Расчет опорного столика
Опорный столик – элемент колонны, предназначенный для опирания главной балки на колонну посредством опорного ребра.

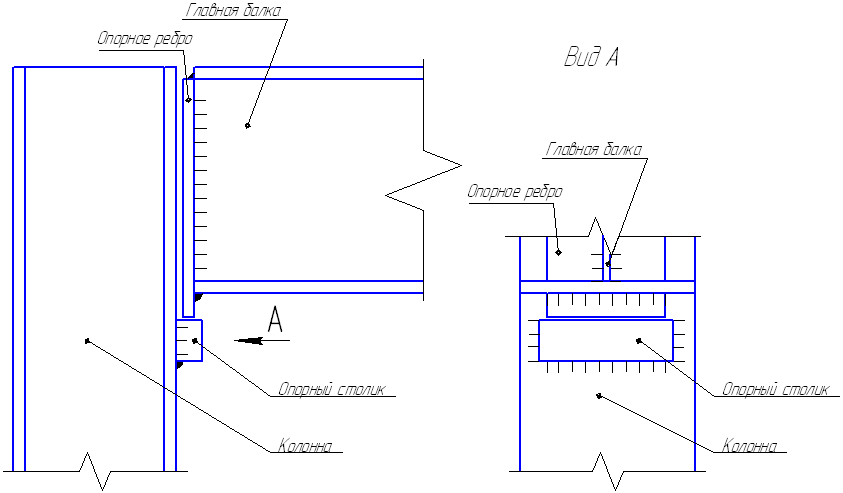

Рисунок 13 – Схема опирания опорного ребра главной балки
на опорный столик колонны
Для того чтобы главная балка под воздействием поперечной силы не соскочила с опорного столика, опорное ребро прикрепляют ботами к полке колонны, зазор между ними устраняют прокладками. Так же дополнительно возможна приварка последних друг к другу, тем самым узел сопряжения становиться не шарнирным, а жестким. Контактные поверхности необходимо строгать.
8.1.Определение геометрических размеров опорного столика.
(8.1)
где
tос
- толщина опорного столика.
(8.2)
где
boc
- ширина опорного столика
Высота опорного столика hoc определяется из расчета длины сварных швов.
8.2. Расчет сварных швов
Приварку опорного столика осуществляют угловыми швами по всей высоте. Сварные швы выполняются по ГОСТ 14.771-76 полуавтоматической сваркой в аргоне (ГОСТ 10157-79), сварочная проволока Св-08Г2С.
Для 1ого сечения (по металлу шва):
(8.3)
Для 2 ого сечения (по линии сплавления):
(8.4)
где kf =9 мм – катет шва, определяющийся в зависимости от толщины свариваемых деталей, способа сварки, типа соединения (см. таблицу 4.5, Горев В.В. 1 том);
βf, βz – коэффициенты проплавления (см. таблицу 34, СНиП II-23-81);
βf =0,7; βz = 1;
lw – расчетная длина шва;
γwf, γwz – коэффициенты условия работы шва, принимаем равные 1;
γwc – коэффициент условия работы конструкции, принимаем равным 1;
Rwf =24 кН/см2, Rwz = 23 кН/см2 – расчетные сопротивления по металлу шва (приложение 2, Горев В.В. 1 том), из зоны сплавления (приложение 1, Горев В.В. 1 том);
N=1,2Qmax=1,2*1696,12=2035,34(кН/см2)
(8.5)
(8.6)
Выбираем наибольшую из расчетных длин сварного шва – 67,3 см.
(8.7)
lл – длинна лобового шва;
lф – длина флангового шва.
lл=boc=24(см) (8.8)
Тогда фланговый шов имеет длину
(8.9)
Высота опорного столика определяется
hoc=lф+1(см) (8.10)
где 1 см необходим на окончание сварного шва.
hoc=21,7(см)+1(см)=22,7(см)
