Заключение
Рельеф представляет собой совокупность всех неровностей земной поверхности, различных по своей форме и размерам. Он играет важную роль в составлении топографической карты, так как оказывает большое влияние на климат, почвообразовательные процессы, распространение флоры и фауны, характер подземных и поверхностных вод и др. Поэтому изображение рельефа на топографических картах должно быть наглядным, отражать количественные характеристики неровностей местности.
Проанализировав материалы данного курсового проекта, можно сделать следующие выводы:
1. Топографическая карта – это уменьшенное, точное, подробное и наглядное изображение земной поверхности со всеми ее объектами, выполненное в определенной картографической проекции.
2. Из всех элементов местности рельеф играет наиважнейшую роль, потому что он влияет на состояние и положение всех остальных элементов: гидрографию, распределение населенных пунктов, дорог, растительности и др. К изображению рельефа на картах предъявляют следующие требования:
- оно должно давать возможность определять высоты точек местности и превышения между ними;
- должно правильно определять направление склонов и их крутизну;
- должно давать ясное и пространственное представление о рельефе местности, о взаимном расположении отдельных его форм.
3. Изображение рельефа на топографических картах дает полное и достаточно подробное представление о неровностях земной поверхности, их форме и взаимном расположении. Существуют такие способы изображения рельефа на картах, как: отмывкой, горизонталями, штрихами и т.д. Обычно рельеф изображается горизонталями, но может сочетаться с условными знаками промоин, обрывов, скал, курганов. Для наглядного изображения горизонтали утолщают, ставят бергштрихи, подписывают характерные высотные отметки местности.
4. Любая форма рельефа имеет свой собственный условный знак на топографической карте, причем в зависимости от масштаба карты одна и та же форма рельефа может показываться различными условными знаками.
5. Проведение горизонталей включает в себя два действия: интерполирование и проведение горизонталей. Интерполирование горизонталей называют определение на плане точек, высоты которых кратны принятой высоте сечения рельефа. Существуют аналитический и графический способы интерполирования. Также выделяется интерполирование « на глаз», но оно применяется лишь опытными геодезистами.
Cписок использованных источников
Поклад Г. Г. Геодезия: учебное пособие для вузов/ Г.Г. Поклад, С. П. Гриднев. – 2 изд. – М.: Академический Проект, 2008 г. – 592 с.
Маслов А. В. Геодезия/ А. В. Маслов, А. В. Гордеев, Ю. Г. Батраков; — М.: Недра, 1993 г. — 613 с.
Инструкция по топографической съемке в масштабах 1:5000 – 1:500. – М.; Недра, 1982 г. – 129 с.
Романкевич А. П. Топография с основами геодезии. Курс лекций/ А. П. Романкевич, Явид П. П. – М.: БГУ, 2004 г. – 146 с.
Соломонов А. А. Инженерная геодезия/ А. А. Соломонов; - Мн: Выш. шк., 1983 г – 305 с.
Божок А. П. Топография с основами геодезии/ А. П. Божок, К. И. Дрич, С. А. Евтифеев и др.; Под ред. А. С. Харченко, А. П. Бажок. - М., Высш. Шк., 1986 г. – 264 с.
Условные знаки для топографической карты масштаба 1:10000. М.: «Недра», 1977 г. – 143 с.
Условные знаки для топографической карты масштабов 1:25000, 1:50000, 1:100000 (ГКИНП-02-047-83). – М.: Военно-топографическое управление Генерального штаба, 1983 г. – 37 с.
Четырёхъязычный энциклопедический словарь терминов по физической географии. — М: Советская энциклопедия, 1980 - с.312.
Гунбина Т. Н. Опыт проработки вопроса об изображении рельефа на учебных физических картах/ Т. Н. Гунбина, А. И. Спиридонов; - Тр. Центрального научно-исследовательского института геодезии, аэросъёмки и картографии, 1938 – 170 с.
Нестеренок М. С. Геодезия/ М. С. Нестеренок; - М.: БНТУ, 2008 г. – 296 с.
География-ЕГЭ [Электронный ресурс] – Режим доступ: http://geography-ege.ru/sposoby-kartograficheskogo-izobrazheniya
Приложение «А»
Названия условных знаков |
Изображение |

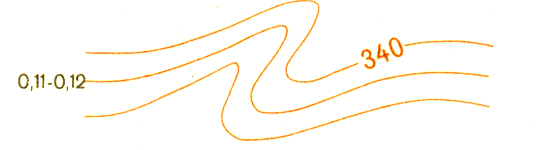

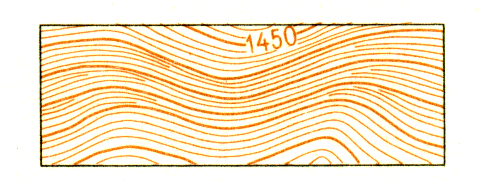

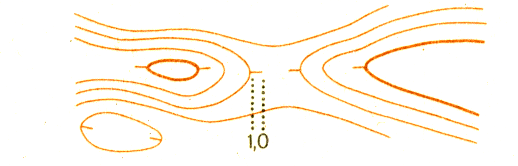

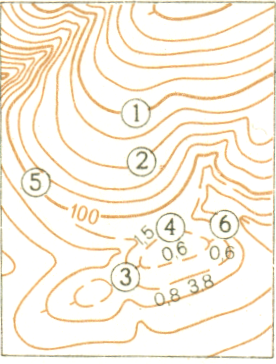

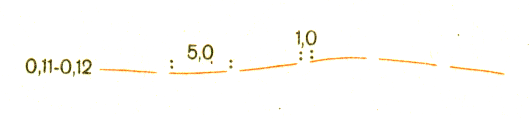

1.Горизонтали основные и их надписи в м |
|

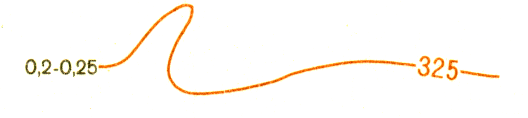

2. Горизонтали основные утолщенные и их надписи в м |
|

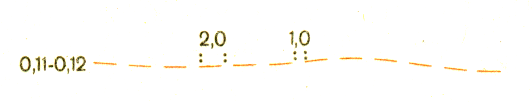

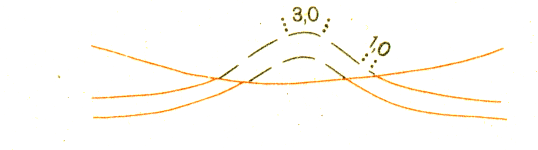

3. Горизонтали дополнительные на половине высоты сечения (полугоризонтали) |
|

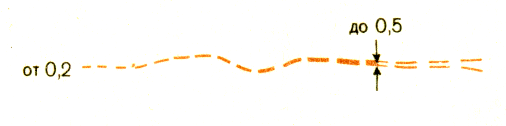

4. Горизонтали вспомогательные (на произвольней высоте) |
|

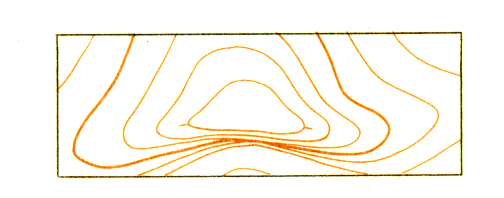

5. Горизонтали для отображения нависающих склонов |
|

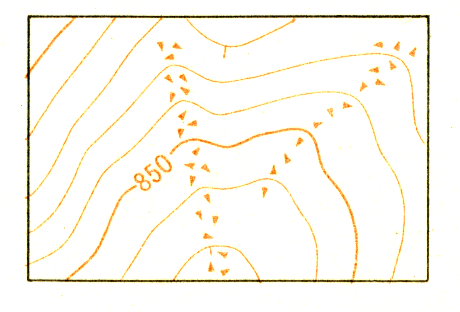

6. Указатели направления скатов (бергштрихи) |
|
7. Отметки командных высот |
|
8. Отметки высот |
|

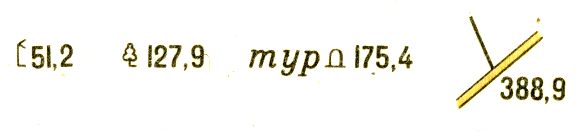

9. Отметки высот у ориентиров |
|
10. Отметки высот точек, находящихся ниже уровня моря |
|

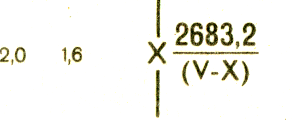

11. Перевалы главные, отметки их высот и месяцы действия |
|
12. Перевалы, отметки их высот и месяцы действия |
|
13. Скалы-останцы (10 и 5-высоты останцов в м) |
|
14. Отдельно лежащие камни-ориентиры (2-высота камня в м) |
|
15. Скопления камней |
|
16. Гряды камней |
|
17. Валы корчевания |
|

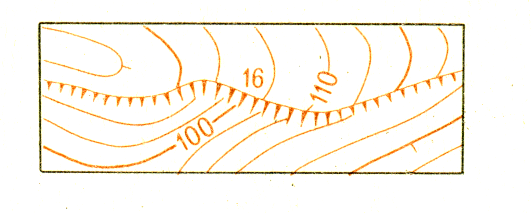

18. Обрывы (16—глубина обрыва в м) |
|
19. Укрепленные уступы полей на склонах (2-высота уступа в м) |
|
20. Курганы (3-высота кургана в м) |
|
21. Бугры естественного происхождения- а ориентиры, не выражающиеся б горизонталями (ледяные; торфяные, минеральные) |
|

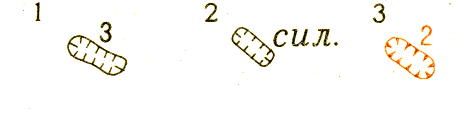

22. 1. Ямы (3-глубина ямы в м) 2. Силосные ямы и силосные траншеи 3. Ямы естественного происхождения (2—глубина ямы в м) |
|

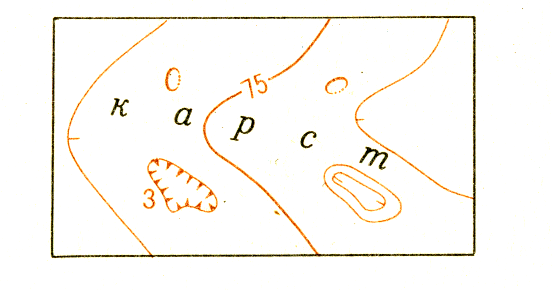

23. Карстовые и псевдокарстовые воронки и просадки (3—глубина воронки в м)
|
|
24. 1. Западины (блюдца) 2. Вымочки 3 Пятна развевания (дефляционные котловинки) |
|
25. Входы в пещеры и гроты |
|

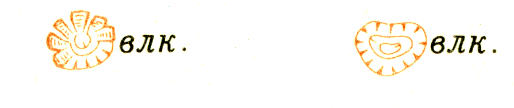

26. Кратеры вулканов
|
|

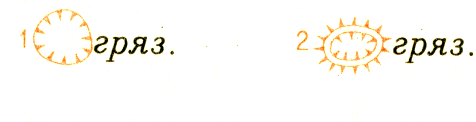

27. Кратеры грязевых вулканов и сопок (1-глубина кратера, 2-высота валика в м)
|
|
28. Крутые задернованные склоны протяженностью на карте менее 1 см |
|
29. Крутые задернованные склоны протяженностью на карте 1 см и более |
|
30. Задернованные уступы (бровки), не выражающиеся горизонталями |
|
31. Сухие русла и водороины (рытвины) |
|

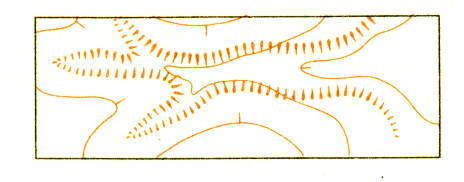

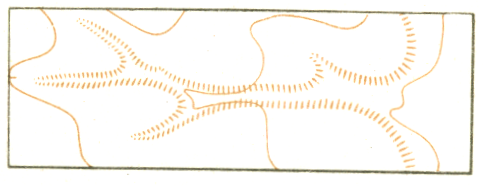

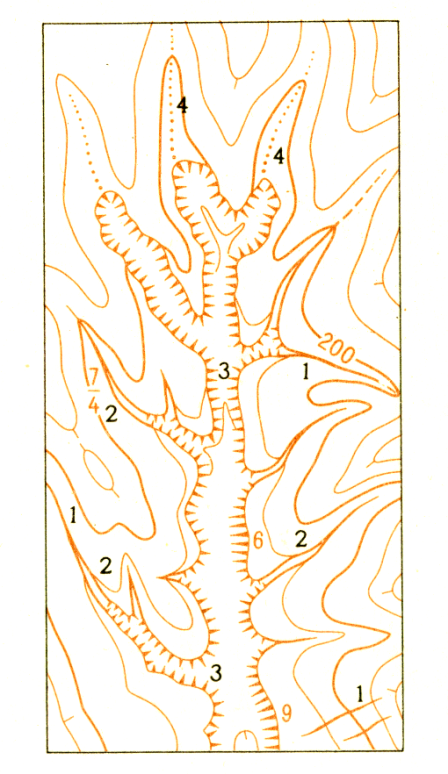

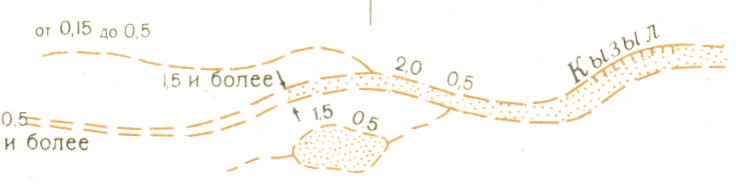

32. Овраги и промоины шириной: 1) менее Зм
2)
от 3 до 10 м( 3) более 10м-изображаются в масштабе карты (6 и 9—глубины оврагов в м) 4) эрозионные борозды |
|

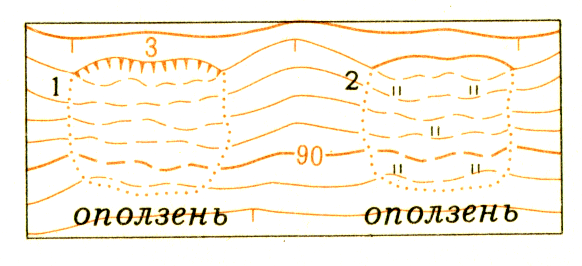

33. Оползни: 1) действующие (3-глубина обрыва в м) 2) старые (с задернованным обрывом |
|

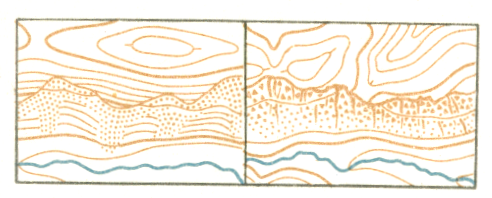

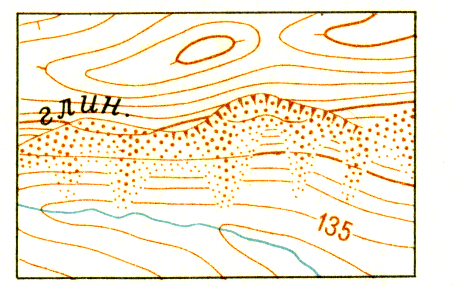

34. Осыпи рыхлых пород (песчаные, глинистые и др.) |
|

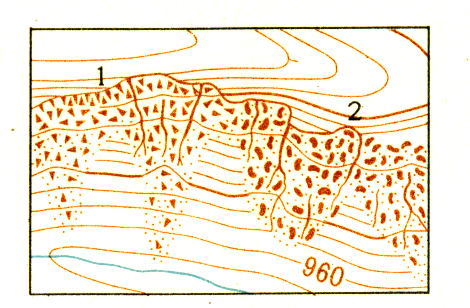

35. Осыпи твердых пород: 1) каменисто--щебеночные; 2) галечниковые |
|

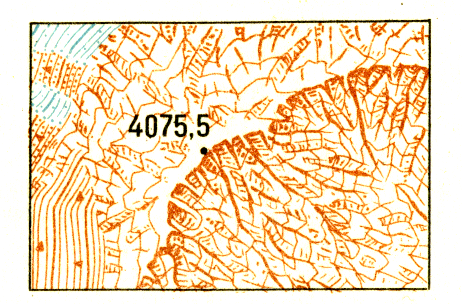

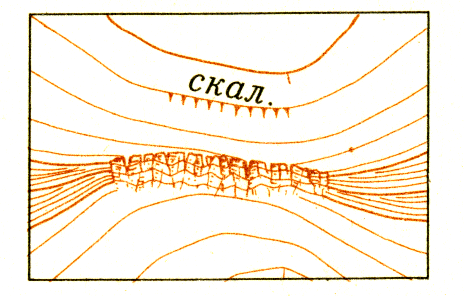

36. Скалистые обрывы
|
|
37. Скалы |
|

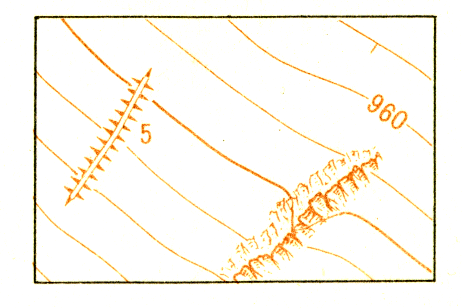

38. Дайки (5-высота дайки в м)
|
|
39.Каменные реки |
|

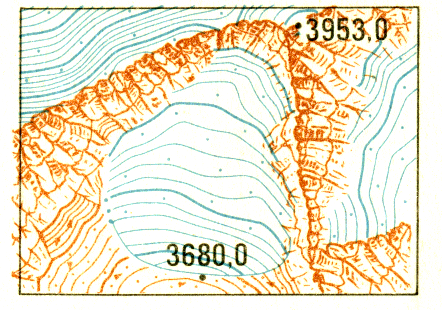

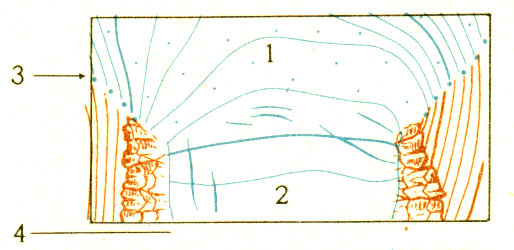

40. Ледники : 1) фирновые поля 2) ледниковые языки 3) границы фирновых полей 4) границы ледниковых языков |
|
41. 1. Ледниковые трещины 2.Морены |
|
42. Каровые и другие ледники с короткими языками |
|
43. Снежники |
|

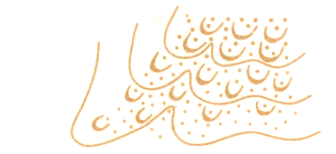

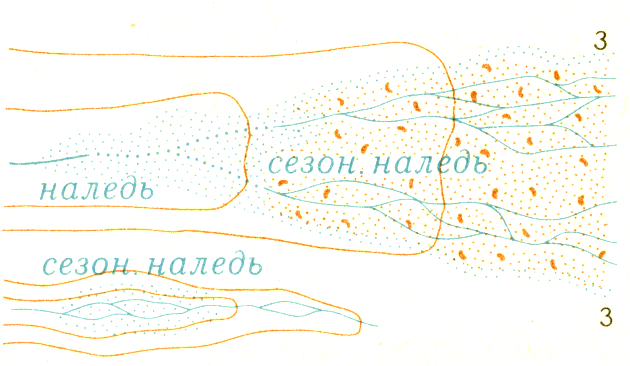

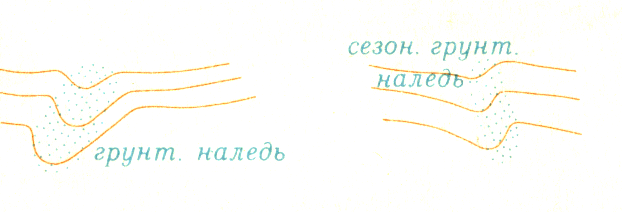

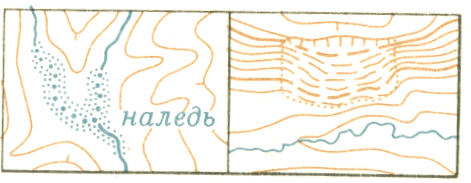

44. Наледи : 1) речные 2) грунтовые 3) границы больших наледных полян
|
|

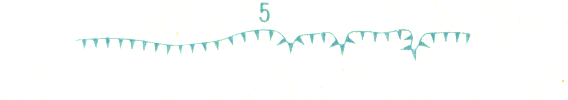

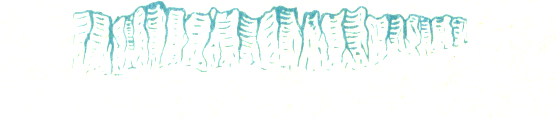

45. Ледяные обрывы (барьеры); 5—глубина обрыва в м
|
|
характеристика
оврага: в числителе—ширина по верху,
в знаменателе – глубина в м)
Изображения форм рельефа на топографических картах масштаба 1:10000 [7]
Приложение «Б»
Номера условных знаков |
Условные знаки |
Названия обозначаемых объектов |
|||
1:25000,1:50000 |
1:100000 |
||||
1 |
|
|

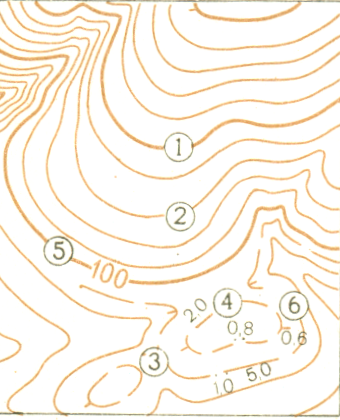

1) Горизонтали основные утолщенные 2) горизонтали основные 3) горизонтали дополнительные (полугоризонтали). 4) горизонтали вспомогательные (на произвольной высоте) 5) подписи горизонталей в метрах 6) указатели направления скатов бергштрихи) |
||
2 |
|
Сухие русла (узбои, вади и т п) и котловины высохших озер |
|||
3 |
|
|
1) Отметки командных высот |
||
|
|
2) отметки высот |
|||
4 |
|
|
Отметки высот у ориентиров |
||
5 |
|
|
Отметки высот точек, расположенных ниже уровня моря |
||
6 |
|
|
Перевалы главные отметки их высот и время действия |
||
7 |
|
|
Перевалы, отметки их высот и время действия |
||
8 |
|
|
Скалы-останцы (10- высота в метрах) |
||
9 |
|
|
1) Отдельно лежащие камни (3-высота в метрах) |
||
|
|
2) скопления камней |
|||
10 |
|
|
1) Ямы (5-глубина в метрах) |
||
|
|
2) курганы и бугры (5-высота в метрах) |
|||
11 |
|
|
Валы береговые исторические и др. не выражающиеся горизонталями (3-высота в метрах) |
||
12 |
|
|
Карстовые и термокарстовые воронки, не выражающиеся в масштабе карты |
||
13 |
|
|
Входы в пещеры и гроты |
||
14 |
|
|
1)Кратеры вулканов, не выражающиеся в масштабе карты. |
||
|
|
2) кратеры грязевых вулканое |
|||
15 |
|
|
Дайки и другие узкие крутостенные гряды из твердых пород (5- высота гряды в метрах) |
||
16 |
|
|
Лавовые потоки |
||
17 |
|

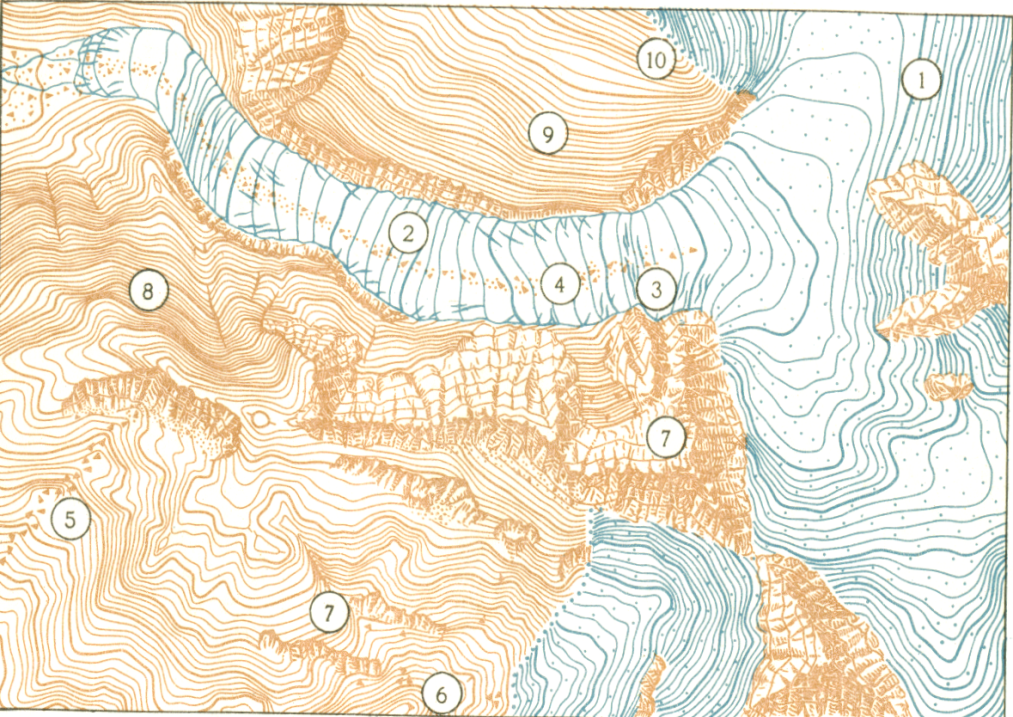

1) Фирновые поля и вечные снега 2)Ледниковые языки 3) Ледниковые трещины 4) Морены 5) Каменные реки 6) Каменистые россыпи 7) Скалы и скалистые обрывы 8) Крутые склоны протяженностью в масштабе карты менее 1см 9)Крутые склоны протяженностью в масштабе карты более 1 см 10) Границы фирновых поле |
|||
18 |
|
Задернованные уступы (бровки), не выражающиеся горизонталями |
|||
19 |
|
1. Осыпи рыхлых пород (песчаные, глинистые) 2. Осыпи твердых пород (каменисто-щебеночные, галечниковые) |
|||
20 |
|

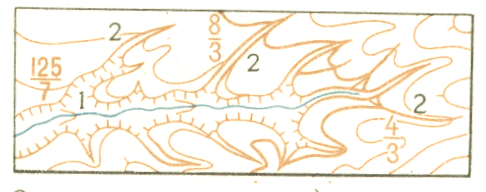

Овраги и промоины 1) шириной в масштабе карты более 1мм. 2)шириной 1мм и менее; 125, 8 и 4 - ширина между бровками,7 и 3-глубина в метрах |
|||
21 |
|

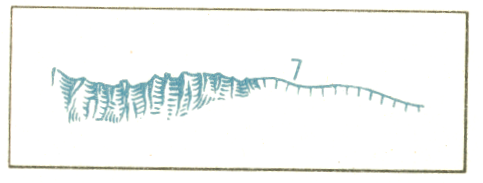

Ледяные обрывы (барьеры) и выходы ископаемых льдов (7-высота обрыва в метрах) [119] |
|||
22 |
|
Наледи и оползни |
|||
23 |
|

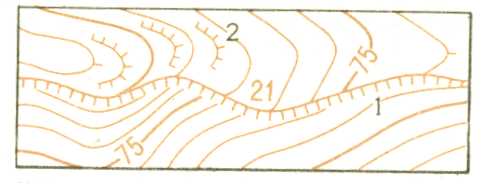

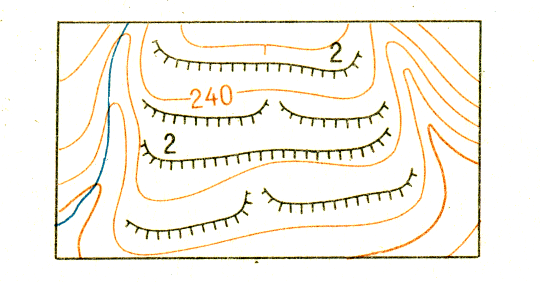

1) Обрывы (21- высота в метрах). 2) укрепленные уступы полей на террасированных участках склонов |
|||
Изображения форм рельефа на топографических картах масштабов 1:25000, 1:50000, 1:100000 [8]
