Методические рекомендации по нормированию потерь угля на открытых горных работах
Принципы нормирования потерь угля на открытых горных работах те же, что и на подземных. Разница лишь в том, что на разрезах большее значение приобретают вопросы засорения угля пустой породой при добыче. В большинстве случаев размеры потерь и засорения угля взаимосвязаны - увеличение размера потерь приводит к уменьшению засорения и наоборот, поэтому при нормировании следует исходить из минимального суммарного влияния (отрицательного) потерь и засорения на экономику разреза.
Граница технической и экономической целесообразности снижения потерь за счёт увеличения засорения и наоборот в каждом конкретном случае различна и определяется с помощью технико-экономического сопоставления возможных вариантов ведения горных работ в приконтактных зонах блока (участка).
Сравниваемые варианты должны отличаться как размерами потерь и засорения, так и их соотношением, т.е. в одних вариантах потери выше, чем засорение, а в других - наоборот. Достигается это за счёт изменения границ извлекаемых балансовых запасов и прихватываемых вмещающих пород, а также технологии основных производственных процессов.
На пологопадающих месторождениях потери представляют собой слой теряемого угля, а засорение - примешивание вмещающих пород по всей площади блока (участка) при зачистке кровли и почвы пласта.
При использовании на вскрышных и добычных работах роторных экскаваторов потери и засорение угля на контактах с вмещающими породами зависят от положения роторного колеса и величины подачи ротора на забой, т.е. от толщины срезаемой полосы.
При разработке залежей наклонного падения и производстве горных работ механическими лопатами потери и засорение образуются за счёт создания горизонтальных площадок, необходимых для нормальной работы экскаваторов.
При крутом падении пласта потери и засорение зависят в основном от технологии ведения горных работ на контактах залежи, т.е. в приконтактных зонах, и обычно представляют "треугольники" теряемого угля и примешиваемых вмещающих пород.
Размеры потерь и засорения в зависимости от их характера образования определяются различными способами. Потери в виде слоя на всей площади определяются непосредственно опытным путем. Потери в виде треугольников определяются по замерам на геолого-маркшейдерской документации или расчётами по соответствующим формулам. Обязательным условием достоверности определения потерь и засорения в этом случае является уточнение контактов пласта и содержания золы в угле в погашаемых балансовых запасах по данным эксплуатационной разведки.
В практике эксплуатации угольных месторождений разрабатываются пласты самой разнообразной формы и геологического строения. Однако в пределах уступа они могут быть подразделены на блоки (участки) простого и сложного строения.
Простые блоки (участки) характеризуются однородным строением и не содержат существенных включений пустых пород и некондиционного угля.
Сложные блоки (участки) характеризуются неоднородным строением и содержат наряду с кондиционным углем некондиционный уголь, а также прослойки или включения пустых пород.
Под примешиванием вмещающих пород следует понимать примешивание к полезному ископаемому в процессе его добычи пустых пород и некондиционного полезного ископаемого как по контакту залежи, так и внутри эксплуатационного блока.
Если залежь с углами падения контактов от 500 до 80° разрабатывается экскаваторами типа механическая лопата, то нормативные потери и засорение должны устанавливаться с учётом угла черпания в зависимости от изменения наклона стрелы экскаватора.
Ниже приведены примеры расчёта нормативных потерь и засорения при разработке пластов угля пологого, наклонного и крутого падения.
I. П р и м е р р а с ч ё т а
нормативных потерь и засорения угля при разработке
горизонтальных и слабонаклонных пластов Подмосковного бассейна
Разрабатывается угольный пласт с применением экскаваторов типа механическая лопата в следующих горногоологических условиях:
а) угол падения падете (α ) - 0°;
б) мощность пласта (м) - 3,5 м;
в) зольность балансовых запасов ( ) - 33,8%;
г) "зольность
породы", засоряющей уголь (
)
- 80%;
д) объёмный вес угля (γу) - 1,30 т/м3;
е) объёмный вес породы (γВ) - 1,80 т/м3.
С целью установления размеров нормативных потерь и засорения угля произведен технико-экономический анализ трёх вариантов;
В первом варианте предусмотрена разработка пласта без засорения угля (рис. 3.1,а). Толщина теряемого слоя угля в кровле (hПК) и почве (hПП) равна hПК * hПК = 0,2 м.
В этом случае коэффициент потерь будет равен:
(3.1)
Засорение угля практически отсутствует.

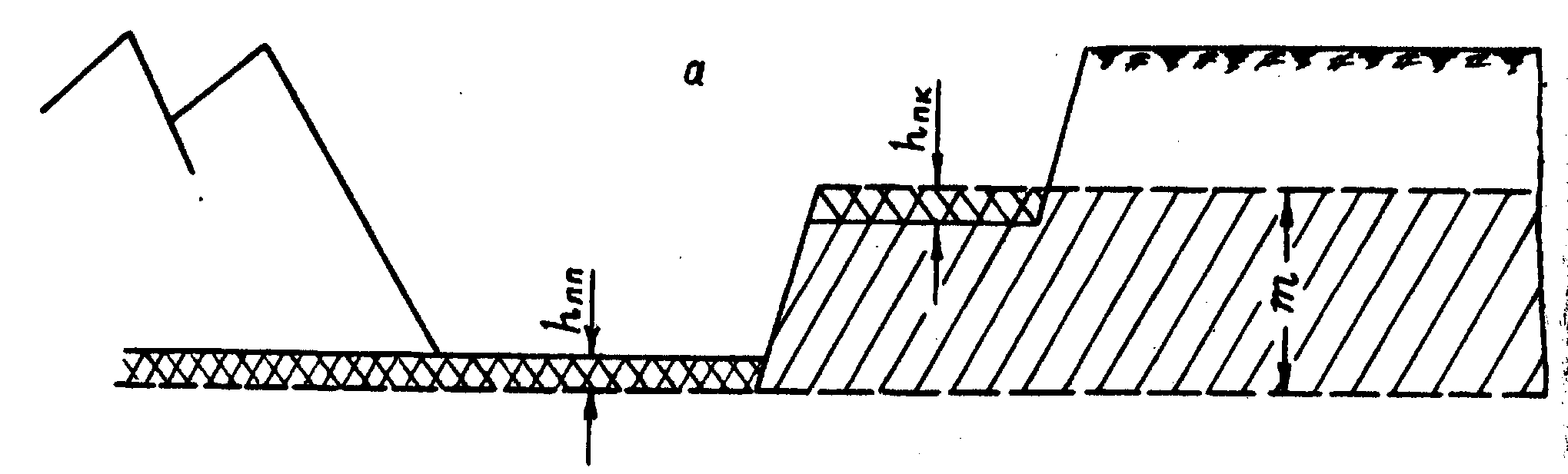

Рис. 3.1 – Схема к расчету потерь и засорения угля при разработке
горизонтального угольного пласта
-
контакт угольного пласта;
- теряемый уголь;
- примешиваемые породы.

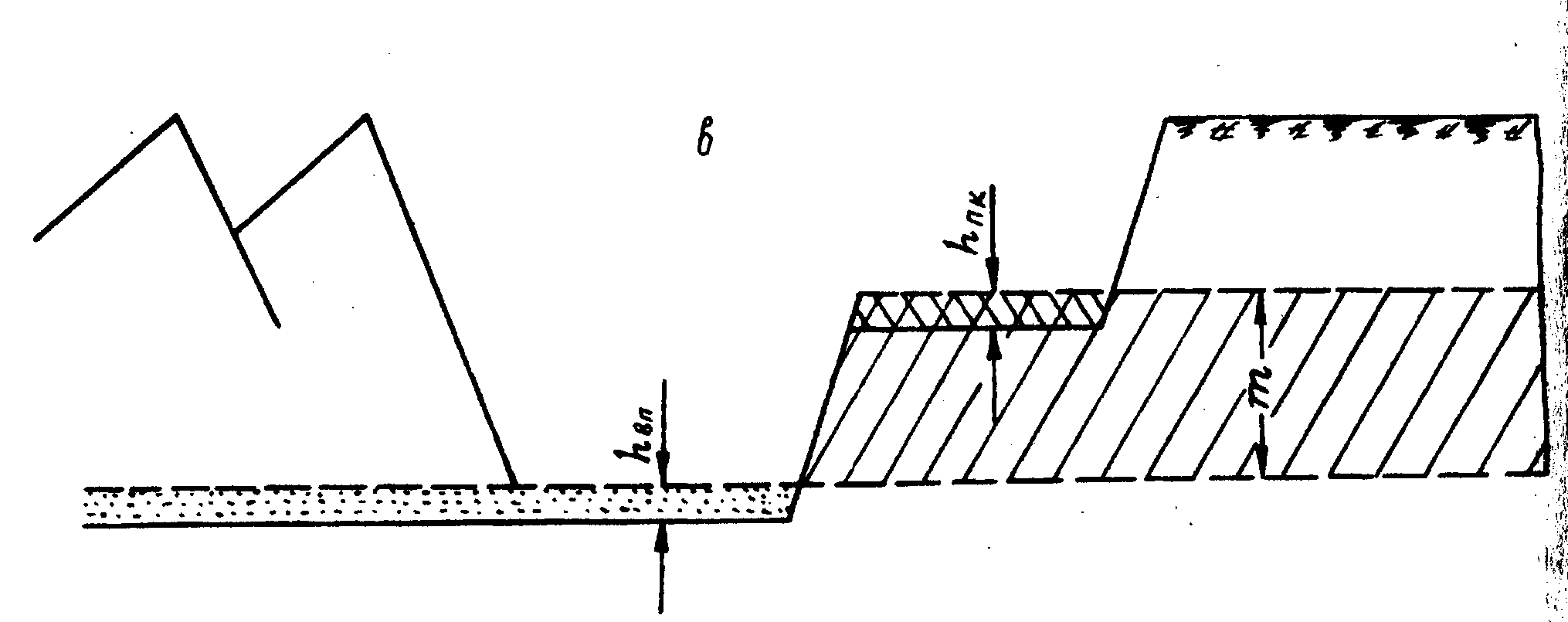

Во втором варианте предусмотрена разработка пласта без потерь угля (рис.3.1,б). Толщина прихвата пород кровли и почвы равна hВК = hВП = 0,2 м.
Коэффициент засорения угля определяется по формуле:
(3.2)
В третьем варианте предусматривается разработка пласта с потерями и примешиванием пород. Причем толщина теряемого слоя угля в кровле пласта равна толщине прихвата пород в почве пласта:
hПК = hВП = 0,2 м.
Коэффициенты потерь угля и засорения определяются так же, как и в ранее рассмотренных случаях, т.е.
;
.
Нормативная величина потерь и засорения угля устанавливается по результатам технико-экономической оценки указанных выше вариантов разработки. Исходные данные и необходимые расчёты приведены в табл. 3.6, из которой видно, что максимальная прибыль на 1 т потешенных балансовых запасов 3,44 грн. достигается при ведении горных работ по варианту 2. Следовательно, нормативные показатели для рассматриваемых условий разработки пласта будут иметь значения:
П = 0;
КЗ = 0,137.
Результаты по отдельным вариантам разнятся между собою з пределах ±10%, поэтому они одинаково приемлемы. Выбирается вариант с наименьшими потерями угля, т.е. второй.
Т а б л и ц а 3.6
Показатели |
Условные обозначения и формулы расчёта |
Технико-экономические показатели по вариантам |
||
I |
II |
III |
||
1 |
2 |
3 |
4 |
5 |
1. Балансовые запасы, тыс.т |
Б |
1000 |
1000 |
1000 |
2. Зольность балансовых запасов,% |
|
31,3 |
31,9 |
31,9 |
3. Зольность породы, засоряющей уголь, % |
|
80,0 |
80,0 |
80,0 |
4. Коэффициент потерь |
П |
0,114 |
0 |
0,057 |
5. Коэффициент засорения |
КЗ |
0 |
0,137 |
0,078 |
6. Количество добытого угля, тыс.т |
|
886 |
1160 |
1023 |
7. Зольность добытого угля, % |
|
31,9 |
38,5 |
35,6 |
8. Оптовая цена 1 т угля со средней расчётной норкой по золе, равной 35%, грн. |
Цо |
7,40 |
7,40
|
7,40
|
Продолжение табл. 3.6
1 |
2 |
3 |
4 |
5 |
9. Величина
замыкающих затрат по бассейну при
|
З.З.б |
10,63 |
10,60 |
10,60 |
10.То же самое по конкретному участку месторождения с учётом зольности добытого угля, грн/т |
|
11,29
|
9,82 |
10,47 |
11.Себестоимость добычи 1 т угля, руб. |
СД |
5,64 |
5,13 |
5,38 |
12.Величина прибыли на 1 т добытого угля, грн. |
|
5,65 |
4,69 |
5,09 |
13.То же самое на 1 т погашенных балансовых запасов, грн. |
|
5,00 |
5,44 |
5,21 |
2. П р и м е р р а с ч ё т а
нормативных потерь и засорения угля при разработке у
горизонтального пласта роторным экскаватором
(комбинат "Александрияуголь")
Разработка месторождения бурого угля ведется роторным экскаватором в следующих горногеологических условиях:
а) угол падения пласта - 0-3°;
б) мощность пласта - 6,0 м;
в) радиус роторного колеса -5 м;
г) зольность балансовых запасов - 23%;
д) зольность породы, засоряющей уголь - 70%;
е) толщина срезаемой полосы - 6,0 м;
ж) объёмный вес угля - 1,30 т/м3;
з) объёмный вес породы - 1,80 т/м3.
С целью установления нормативных потерь произведена технико-экономическая оценка четырех вариантов разработки с различными коэффициентами потерь и засорения угля.
В первом варианте принята разработка без засорения угля вмещающими породами (рис.3.2,а). Потери угля имеются в кровле почве пласта. Уровень потерь в этом случае может быть установлен по следующим формулам:

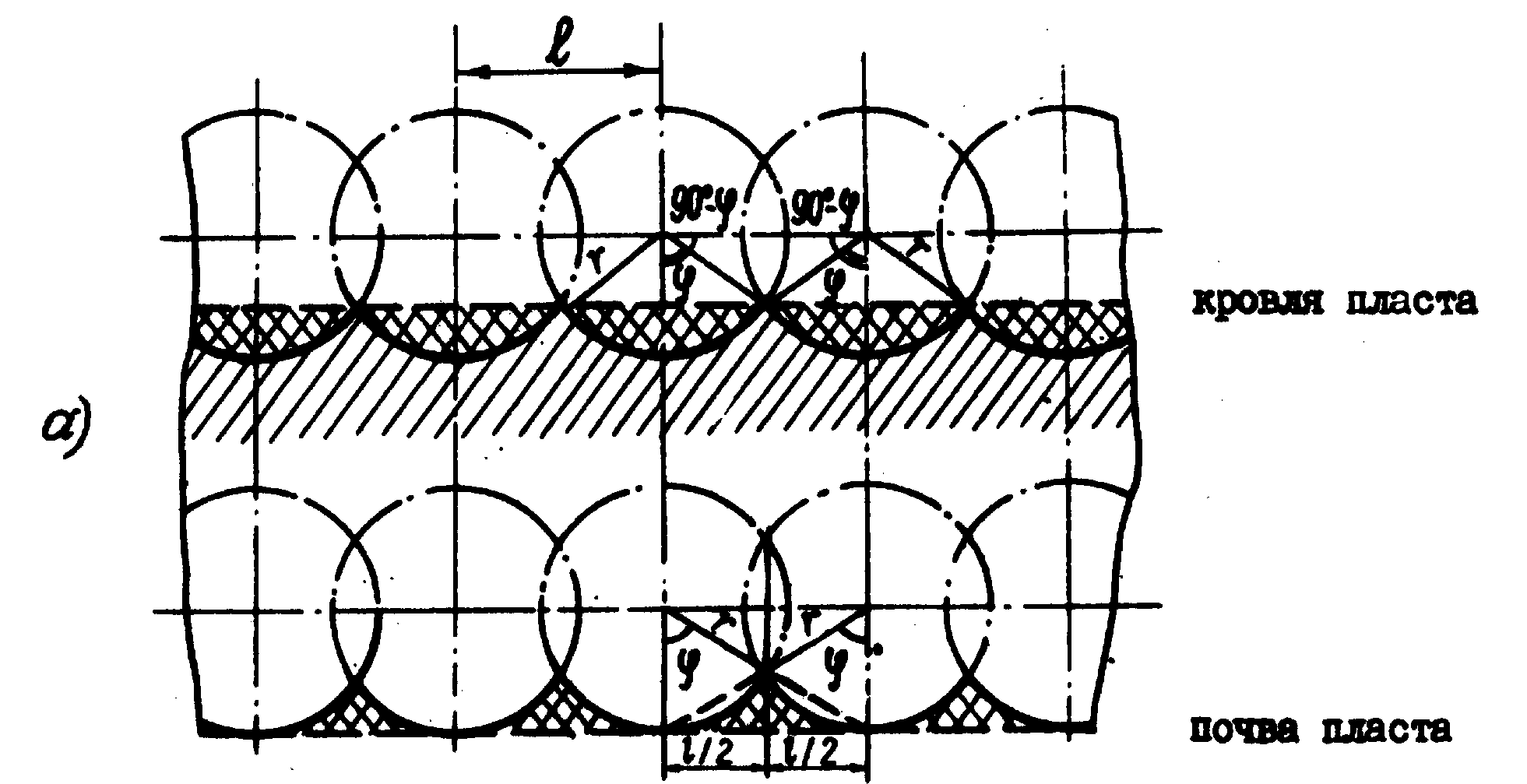

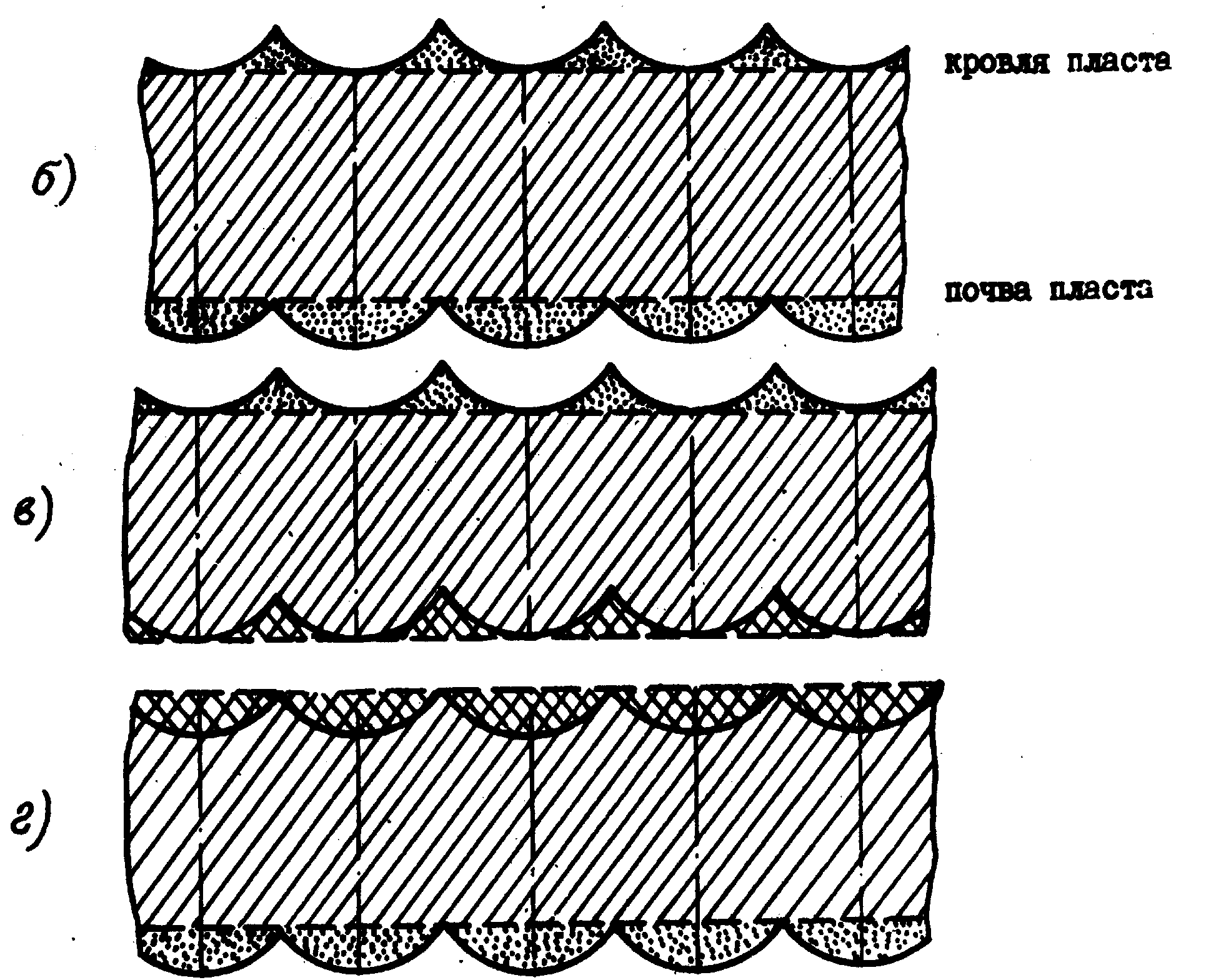

Рис. 3.2 – Схемы к расчету потерь при разработке пологопадающего
пласта роторным экскаватором.
,
(3.3)
,
(3.4)
где m – мощность пласта, м;
r – радиус роторного колеса;
l – толщина срезаемой полосы;
φ – угол, равный arc sin l/2r, град; π = 3,14.
Для наших условий
.
.

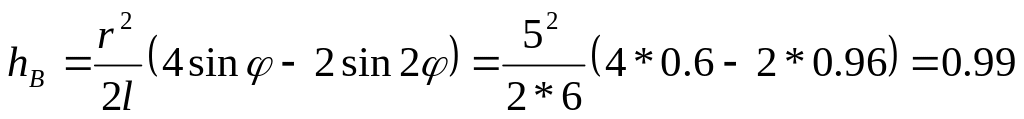

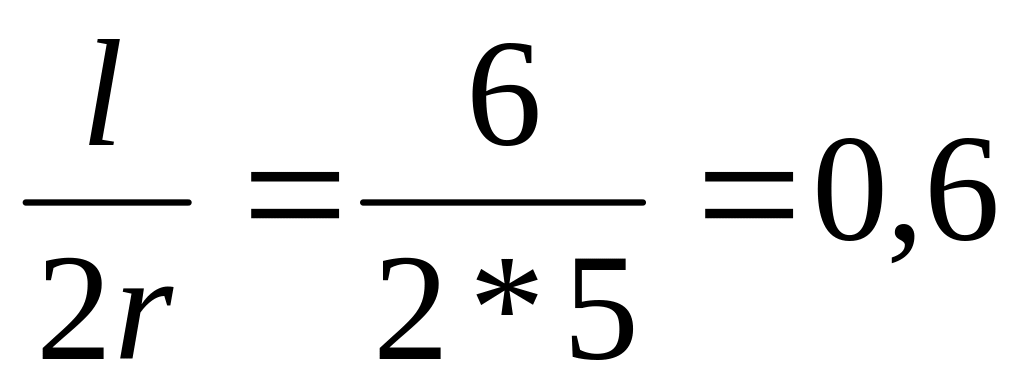

Подставляя значения исходных величин φ, l, r в формулы (3.3) и (3.4), получим
;
.
В целом по варианту коэффициент потерь равен 0,113 + 0,51 = 0,165. Сумма слоев породы в кровле и почве пласта (hВ) равна
м.
Во втором варивнте потери отсутствуют (рис.3.2,б). Коэффициент засорения может быть найден по формуле
.
В третьем и четвертом вариантах предусмотрены и потери и примешивание пород (рис. 3.2,в, г). Размеры последних определены с использованием приведенных выше формул. Технико-экономический расчёт показал (табл. 3.7), что наиболее целесообразным для данных горно-геологических условий является III вариант, при котром достигается максимальная величина прибыли, равная 4,19 грн. на 1 т погашенных балансовых запасов.
Т а бл и ц а 3.7
Показатели |
Условные обозначения и формулы расчета |
Технико-экономические показатели по вариантам |
|||
I |
II |
III |
IV |
||
1 |
2 |
3 |
4 |
5 |
6 |
1. Балансовые запасы, тыс.т |
Б |
1000 |
1000 |
1000 |
1000 |
2. Зольность ба-лансовых запасов,% |
|
23,0 |
23,0 |
23,0 |
23,0 |
3. Зольность породы, засоряющей уголь, % |
|
70,0 |
70,0 |
70,0 |
70,0 |
4. Коэффициент потерь |
П |
0,165 |
0 |
0,051 |
0,0113 |
5. Коэффициент засорения |
КЗ |
0 |
0,186 |
0,070 |
0,150 |
6. Количество добытого угля, тыс.т |
|
835 |
1230 |
1020 |
1040 |
7. Зольность добытого угля, % |
|
23,0 |
31,8 |
26,3 |
30,0 |
8. Оптовая цена 1 т угля со средней расчётной норкой по золе, равной 35%,грн. |
Цо |
5,20 |
5,20 |
5,20 |
5,20 |
9. Величина
замыкающих затрат по бассейну при
|
З.З.бас. |
9,0Х |
9,0 |
9,0 |
9,0 |
10.То же самое по конкретному участку месторождения с учётом зольности добытого угля, грн/т |
|
9,31 |
7,94 |
8,80 |
8,22 |
11.Себестоимость добычи 1 т угля, руб. |
СД |
4,69 |
4,69 |
4,69 |
4,69 |
12.Величина прибыли на 1 т добытого угля, грн. |
|
4,62 |
3,25 |
4,11 |
3,53 |
13.То же самое на 1 т погашенных балансовых запасов, грн. |
|
3,86 |
4,00 |
4,19 |
3,67 |
Х – цифра условная
3.
П р и м е р р а с ч ё т а
нормативных потерь угля при разработке наклонного пласта
(комбинат "Приморскуголь")
В примере рассмотрена разработка наклонного пласта при следующих горно-геологических условиях:
а) угол падения пласта - 12°;
б) мощность пласта - 15 м;
в) зольность балансовых запасов - 30%;
г) зольность породы - 70%;
д) ширина заходки экскаватора - 15 м;
е) объёмный вес угля ( γy ) - 1,30 т/м3;
ж) объёмный вес породы ( γВ ) - 1,80 т/ м3.
Для определения нормативных показателей потерь при разработке наклонного пласта произведена технико-экономическая оценка трёх вариантов.
В первом варианте предусмотрена разработка пласта без прихвата пустых пород (рис.3.3,а). Коэффициент потерь в этом случае может быть определен по формуле
,
(3.5)
где Шзах – ширина заходки, м;
α – у гол падения пласта, град;
m – мощность пласта, м.

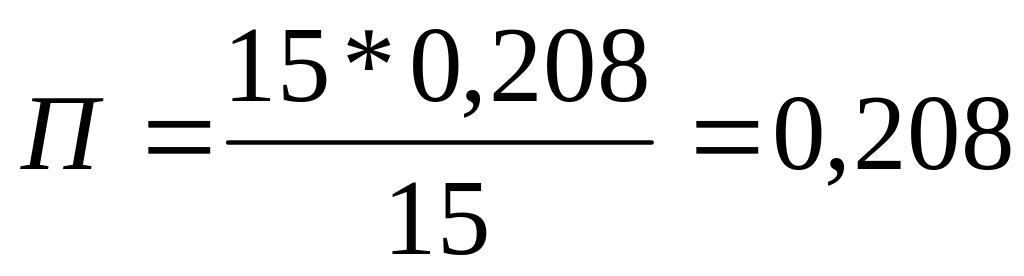

Подставляя численные значения Шзах, sinα и m в формулу (3.5), получим для 1 варианта
,
КЗ
= 0.
По второму варианту разработка пласта ведется без потерь угля (рис.3.3,6). Коэффициент засорения можно вычислить до формуле
.
(3.6)
Подставляя в формулу (3.6) численные значения исходных данных, получим для II варианта
.
По третьему варианту разработка пласта ведется с равным соотношением коэффициентов потерь и засорения (рис.3.3,в), т.е. П = 0,104 и К3 = 0,104.
По результатам технико-экономической оценки вариантов разработки пласта (табл.3.8) установлено, что наиболее экономичным является II ввриант, по которому достигается наибольшая величина прибыли на 1 т погашенных балансовых запасов, равная 15,00 грн.
Следовательно, нормативный коэффициент потерь для рассматриваемых условий разработки наклонного пласта будет равен нулю, а коэффициент засорения КЗ = 0,223.
4. П р и м е р р а с ч ё т а
нормативных потерь угля при разработке крутопадающего пласта
(комбинат "Сахалинуголь")
Потери и засорение угля при разработке крутопадающих пластов в большинстве случаев представляют собой "треугольник" теряемого угля и примешиваемых вмещающих пород, образующихся в приконтактных зонах из-за несовпадения углов черпания экскаватора и падения пласта. Их величина по вариантам разработки зависит от высоты, на которой пересекаются линии откоса уступа и контакта пласта.
Точность установления нормативных показателей по блокам, как и при разработке пологих и наклонных пластов, зависит от количества сравниваемых вариантов ведения горных работ в приконтактной зоне, отличающихся между собой различным соотношением количества теряемого угля и примешиваемых вмещающих пород. С этой целью высота уступа может быть разделена на 3, 4, 5 и более частей, по высоте которых могут быть приняты значения высоты треугольников теряемого угля и примешиваемых вмещающих пород (рис.3.4).

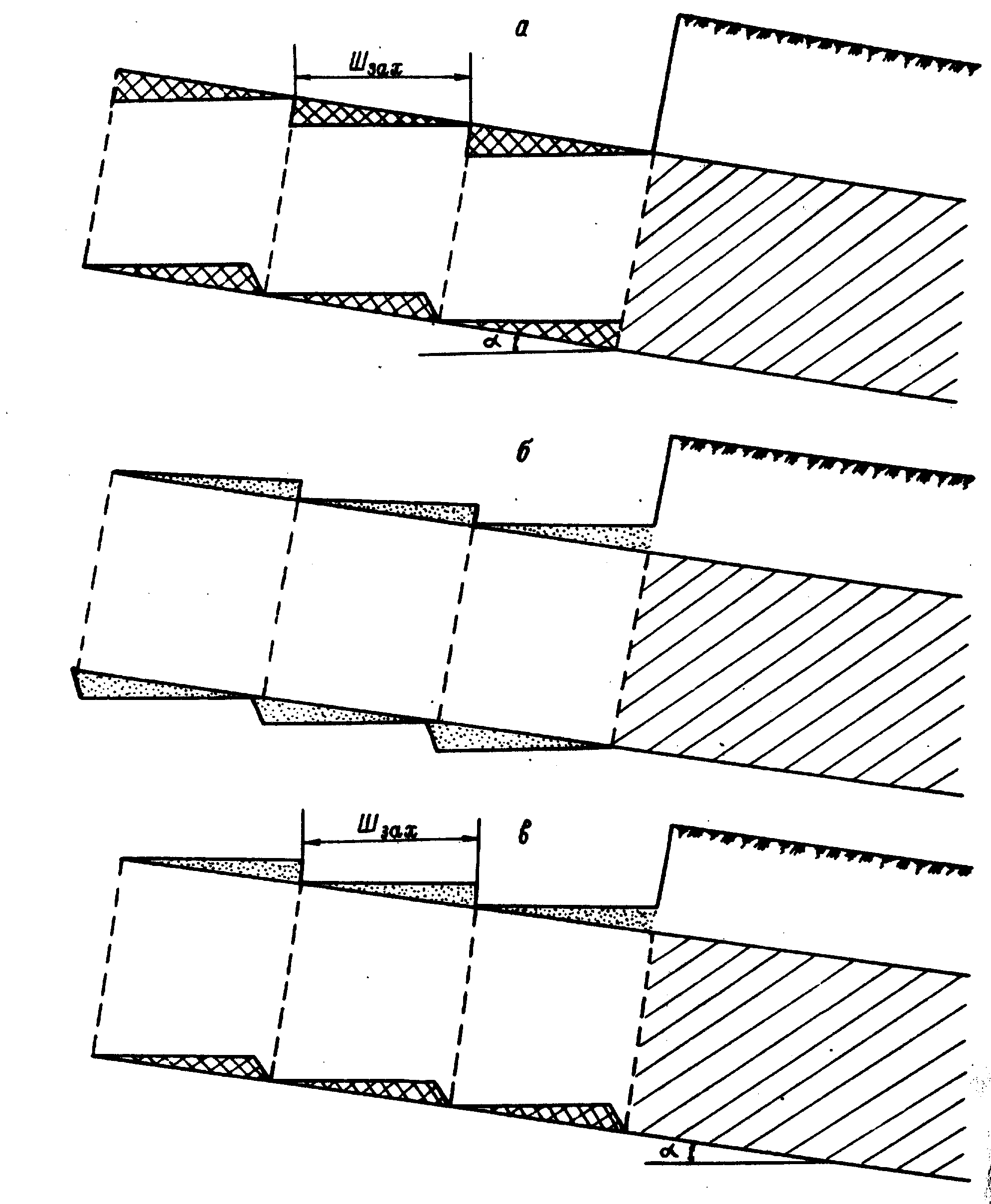

Рис. 3.3 - Схема к расчету потерь при разработке наклонного
пласта
- контакт угольного
пласта;
- теряемый уголь;
- примешиваемые породы.
Т а б л и ц а 3.8
Показатели |
Условные обозначения и формулы расчёта |
Технико-экономические показатели по вариантам |
||
I |
II |
III |
||
1 |
2 |
3 |
4 |
5 |
1. Балансовые запасы, тыс.т |
Б |
1000 |
1000 |
1000 |
2. Зольность балансовых запасов,% |
|
30,0 |
30,0 |
30,0 |
3. Зольность породы, засоряющей уголь, % |
|
70,0 |
70,0 |
70,0 |
4. Коэффициент потерь |
П |
0,208 |
0 |
0,104 |
5. Коэффициент засорения |
КЗ |
0 |
0,223 |
0,104 |
6. Количество добытого угля, тыс.т |
|
792 |
1290 |
1000 |
7. Зольность добытого угля, % |
|
30,0 |
39,0 |
34,2 |
8. Оптовая цена 1 т угля со средней расчётной нормой по золе, равной 28%, грн. |
Цо |
5,00 |
5,00 |
5,00 |
Продолжение табл. 3.8
1 |
2 |
3 |
4 |
5 |
9. Величина замыкающих затрат по бассейну при , грн/т |
З.З.бас |
20,50 |
20,50 |
20,50 |
10.То же самое по конкретному участку месторождения с учётом зольности добытого угля, грн/т |
|
20,20
|
18,85 |
19,57 |
11.Себестоимость добычи 1 т угля, руб. |
СД |
3,25 |
3,15 |
3,20 |
12.Величина прибыли на 1 т добытого угля, грн. |
|
16,95 |
15,70 |
16,37 |
13.То же самое на 1 т погашенных балансовых запасов, грн. |
|
13,41 |
20,25 |
16,37 |
Ниже приведен пример установления нормативных потерь и засорения угля при пятивариантной схеме разработки пласта. В примере приняты следующие параметры: мощность пласта - 10 м, угол падения - 60°, высота уступа -10 м, угол откоса уступа - 70°.

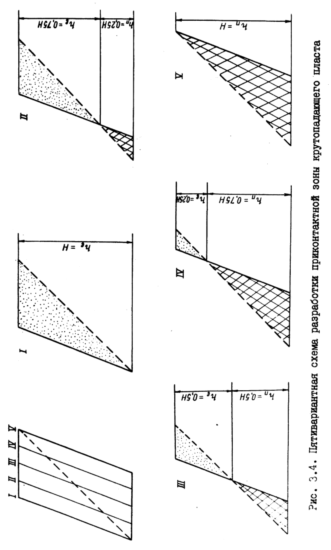

С целью более точного установления нормативных потерь и засорения угля принята пятивариантная схема ведения горных работ в приконтактных зонах, при которой высота треугольников по вариантам будет следующей:
Вариант |
I |
II |
III |
IV |
V |
hП, м |
0 |
2,5 |
5 |
7,5 |
10 |
hВ, м |
10 |
7,5 |
5 |
2,5 |
0 |

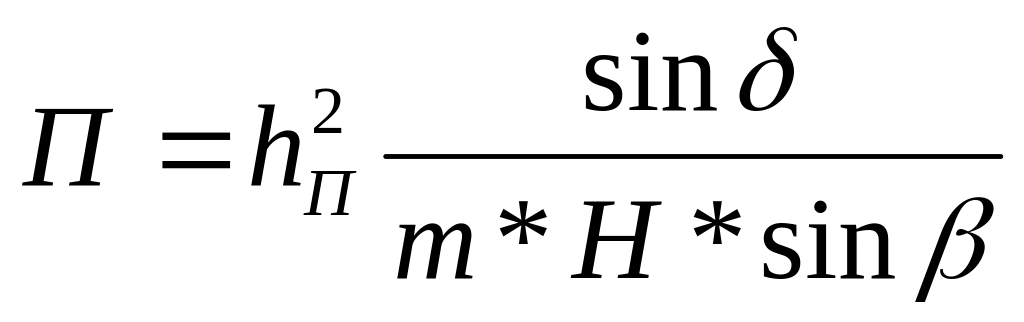

Коэффициенты потерь и засорения угля могут быть определены по формулам:
;
(3.7)
,
(3.8)
где hП и hВ – высота треугольников соответственно теряемого угля и примешиваемых пород, м;
m – мощность пласта, м;
Н – высота уступа, м;
β – угол откоса уступа, град;
δ – угол, который при α > β равен α - β, а при β > α равен β - α, град;
γу и γВ – объёмные веса соответственно угля н породы, т/м3.
Подставляя в формулы (3.7) и (3.8) численные значения исходных величин, получим:
а) для I варианта
П = 0,
;
б) для II варианта П = 0,012, К3 = 0,126;
в) для Ш варианта П = 0,046, К3 = 0,060;
г) для 1V варианта П = 104, К3 = 0,016;
д) для V варианта П = 0,185, КЗ = 0.
Нормативные потери и засорение угля устанавливаются по результатам экономической оценки каждого варианта разработки. Необходимые расчёты приведены в табл. 3.9. Из табл. 3.9 видно, что наиболее экономичным является IV вариант разработки, при котором достигается максимальная величина прибыли, равная 10,00 грн. на 1 т погашенных балансовых запасов угля. Следовательно, нормативными показателями будут
П = 0,104, КЗ = 0,016.
Т а б л и ц а 3.9
Показатели |
Условные обозначения и формулы расчёта |
Технико-экономические показатели по вариантам |
||||
I |
II |
III |
IV |
V |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1. Балансовые запасы, тыс.т |
Б |
6750 |
6750 |
6750 |
6750 |
6750 |
2. Зольность ба-лансовых запасов,% |
|
22,2 |
22,2 |
22,2 |
22,2 |
22,2 |
3. Зольность по-роды, засоряющей уголь, % |
|
70,0 |
70,0 |
70,0 |
70,0 |
70,0 |
4.Коэффициент потерь |
П |
0 |
0,012 |
0,046 |
0,104 |
0,185 |
5. Коэффициент засорения |
КЗ |
0,204 |
0,126 |
0,060 |
0,016 |
0 |
6. Количество добытого угля, тыс.т |
|
8480 |
7620 |
6850 |
6140 |
5500 |
7. Зольность добытого угля, % |
|
31,9 |
28,2 |
25,1 |
22,9 |
22,2 |
8. Оптовая цена 1 т угля со средней расчётной нормой по золе, равной 21%, грн. |
Цо |
17,72 |
17,72 |
17,72 |
17,72 |
17,72 |
9. Величина
за-мыкающих затрат по бассейну при
|
З.З.бас |
27,0 |
27,0 |
27,0 |
27,0 |
27,0 |
10.То же самое по конкретному участку месторож-дения с учётом золь-ности добытого угля, грн/т |
|
21,21 |
23,18 |
24,82 |
26,00 |
26,36 |
11.Себестоимость добычи 1 т угля,руб. |
СД |
27,0 |
27,0 |
27,0 |
27,0 |
27,0 |
12.Величина при-были на 1 т добыто-го угля, грн. |
|
6,19 |
8,16 |
9,80 |
10,98 |
1134 |
13.То же самое на 1 т погашенных балансовых запасов, грн. |
|
7,77 |
9,22 |
9,95 |
10,00 |
9,25 |
КАБІНЕТ МІНІСТРІВ УКРАЇНИ
