Министерство угольной промышленности ссср приказ

№ 353 30.09.74.

Об утверждении "Отраслевой инструкции по учету балансовых и расчету промыш­ленных запасов, определению, нормиро­ванию, учету и экономической оценке потерь угля и сланца) при добыче”

ПРИКАЗЫВАЮ:

1. Утвердить и ввести в действие "Отраслевую инструкцию

по учету балансовых и расчету промышленных запасов, определению, нормированию, учету и экономической оценке потерь угля (сланца) при добыче", разработанную Всесоюзным научно-исследовательским институтом горной геомеханики и маркшейдерского дела и согласо­ванную с госгортехнадаором СССР.

2. Первичный учет движения запасов и потерь, нормирование и экономическую оценку последствий потерь осуществлять по новой инструкции с I января 1975 г.

8. ВНИМИ (т. Омельченко) оказать методическую помощь пред­приятиям по внедрению Отраслевой инструкции.

4. Считать утратившими силу "Инструкцию по учету состояния и движения запасов и потерь угля (сланца) в недрах (подземные работы)" и "Инструкцию по учету состояния и движения запасов и потерь угля (сланца) в недрах (открытые разработки)", утвержден­ные приказом минуглепрома СССР от 30 марта 1951 г. № 248 .

Первый заместитель Министра

И.Е.Графов

"Отраслевая инструкция по учёту балансовых и расчёту про­мышленных запасов, определению, нормированию, учету и экономи­ческой оценке потерь угля (сланца) при добыче" разработана Ми­нистерством угольной промышленности СССР согласно постановле­ниям Совета Министров СССР от 5 ноября 1970 г. № 899 и от 25 июня 1971 г. № 438 и в соответствии с "Типовыми методичес­кими указаниями по определению, нормированию, учету и эконо­мической оценке потерь твердых полезных ископаемых при их добыче", утвержденными Госгортехнадзором СССР 28 марта 1972 г.

Настоящая Отраслевая инструкция является обязательной для предприятий и организаций Министерства угольной промышлен­ности СССР.

Раздел I учет балансовых и расчёт промышленных запасов угля (сланца) в недрах

1.1. Основными задачами учёта состояния и движения балансовых (забалансовых) и расчета промышленных запасов угля (сланца)^х в недрах являются:

- контроль обеспеченности шахт и разрезов^xx балансовыми заасами угля, установление количества промышленных запасов и распределение их по степени готовности к выемке;

- установление в процессе эксплуатации месторождений изменений запасов в результате доразведки, переоценки (пересчета), изменения технических границ шахтного поля, добычи, потерь при добыче, выявления некондиционных запасов и запасов, нецелесо­образных для отработки по технико-экономическим причинам и т.п.;

- систематизация материалов по запасам угля для планиро­вания разведочных и горных работ, строительства шахт или их дальнейшего расширения и реконструкции.

1.2. Учётом запасов отражаются:

- исходные балансовые запасы шахты;

- изменения исходных балансовых запасов;

^x - в дальнейшем все указания по углю относятся и к сланцу, за исключением случаев, где это специально оговорено.

^xx - везде, где речь идет о шахтах, имеются в виду и резервы, за исключением случаев, где это специально оговорено.

- промышленные запасы в целом и по степени их готовности к выемке (вскрытые, подготовленные и т.п.);

- забалансовые запасы и их изменения.

Учёт запасов должен проводиться по подсчётным единицам (блокам или фигурам), принятым при утверждении запасов ГКЗ(ТКЗ),

1.3. Подсчёт запасов и учёт их движения по видам (балан­совые, забалансовые, промышленные, вскрытые и т.п.) производят­ся на основе маркшейдероко-геологической документации (по марк­шейдерским планам, по специальным планам подсчёта запасов и гео­логическим разрезам, изготовленным в масштабе не мельче 1:2000).

В отдельных случаях, когда планы подсчёта запасов в мас­штабе 1:2000 громоздки, разрешается вести подсчёт запасов и учёт их движения по планам масштаба 1:5000, а в исключительных случаях - по планам масштаба 1:10000.

Учёт запасов угля

1.4. Учёт запасов угля ведется маркшейдерско-геологичес­кой службой шахты. Ответственность за состояние учёта запасов несет директор шахты. Контроль за правильностью учёта состоя­ния и движения запасов на шахтах осуществляет маркшейдерско-геологическая служба комбината (треста)^x.

1.5. Исходными балансовыми запасами шахты являются запасы угля из числа утвержденных ГКЗ, принятые по проекту шахты в пределах её технических границ.

1.6. Изменения исходных балансовых запасов угля могут происхоходить в

^Х - в дальнейшем все упоминания о комбинате относятся также и к тресту

результате следующих причин:

• добычи;

• потерь при добыче;

• доразведки и пересчёта;

• отклонения фактических параметров подсчёта запасов (мощности пласта, площади подсчёта, объёмного веса угля) и показателей качества угля от принятых ГКЗ, выявления неподтвердившихся и некондиционных (в том числе и забалансовых) запасов по данным шахтно-геологических и горно-эксплуатационных работ;

• выявления запасов, нецелесообразных к отработке по технико-экономическим причинам;

• изменения технических границ шахты.

Изменения исходных балансовых запасов, происходящие в результате доразведки (пересчёта), учитываются геологической службой шахты после получения соответствующей геологической до­кументации и утвержденного ГКЗ (ТКЗ) протокола подсчёта запасов.

1.7. В общем случае добытым углем является уголь, извлечений из массива пласта, выданный на поверхность (на разре­зах - также уголь, погруженный в вагоны, находящиеся в разрезе) и соответствующий по качеству установленным нормам.

При этом различают:

- количество добытого угля (засоренного пустой породой в пределах стандарта по золе), полученное на основе статистического учёта и замеров складов угля;

- количество добытого угля за тот же календарный период по маркшейдерским замерам угольных пачек; эта величина добычи используется для учёта запасов и потерь угля.

Величина добычи по маркшейдерским замерам определяется по геологической и маркшейдерской съёмке горных выработок, планам, геологическим разрезам и другим материалам, исходя из фактических мощностей угольных пачек и породных прослоев, вклю­ченных в балансовые запасы согласно утвержденным ГКЗ СССР кон­дициям по мощности на уголь (сланец).

При применении систем разработки, не позволяющих произво­дить непосредственные маркшейдерские замеры выработанного про­странства, или при крайней невыдержанности пласта по мощности и т.п. добыча, с разрешения комбината, принимается по данным статистического учёта. В этом случае, при разработке угольных пластов сложного строения, перевод добычи угля по статистичес­кому учёту в добычу по угольным пачкам, т.е. в добычу балан­совых запасов, производится по формуле

, (1.1)

где Д_у - добыча по угольным пачкам, т;

Д_с - добыча угля по статистическому учёту, т;

- зольность породы, засоряющей уголь, %;

- зольность угольных пачек, %;

- зольность добытого угля по статистическому учёту, %.

Аналогичный расчёт добычи горючего сланца осуществляется по формуле

, (1.2)

где Д - добыча сланца, принятая для расчёта потерь, т;

Д_Т - добыча товарного сланца (по статистическому учёту), т;

- удельная теплота сгорания товарного слайда, кал/кг;

- удельная теплота сгорэния неразубоженного сланца, ккал/кг.

Перевод добычи угля по статистическому учёту в добычу по угольным пачкам может производиться и другими способами, принятыми в бассейне (при помощи коэффициентов разубоживания, определяемых опытным путем и т.п.).

1.8. Потери угля при добыче - часть балансовых запасов, безвозвратно оставленная в недрах при разработке месторождения. К потерям при добыче относится также, уголь, попавший в породные отвалы вместе с вмещающими породами. Потери при переработке угля на поверхности (обогащении) к потерям при добыче не относятся и учитываются отдельно.

Учёт потерь балансовых запасов производится в соответствии с положениями раздела 2 настоящей Инструкции.

1.9. Изменения запасов за счёт уточнения их подечётных параметров и качества угля должны быть обоснованы материалами геологической документации горных выработок и учтены либо путем включения (плюс) полученной разницы между утвержденными и фактическими запасами в число балансовых запасов (прирост), либо путем списания её (минус) с баланса шахты (неподтвердившиеся запасы).

Прирост запасов, полученный по данным горных работ, принимается на баланс шахты по мере отработки подсчётных блоков.

Кондиционные запасы угля, выявленные горными работами вне контура утвержденных ГКЗ запасов, в первичном учёте отражают­ся путем включения в примыкающие к ним подсчётные блоки.

Списание звпасов производится в соответствии с "Положе­нием о порядке списания запасов полезных ископаемых с баланса горнодобывающих предприятий", утвержденным Госгортехнадзором СССР 14 апреля 1970 г.

1.10. К запасам, нецелесообразным для отработки по технико-экономическим причинам, выявившимся в результате проведе­ний горно-эксплуатационных и дополнительных геологоразведоч­ных работ, относятся запасы:

- на изолированных участках малой площади; на небольших участках, расположенных между тектоническими нарушениями, пе­реход через которые сопряжен с проведением в значительном объё­ме горных выработок по породе. Разработка запасов на таких участках нерентабельна;

- на участках, сильно на рушенных, или со сложными условия­ми залегания пластов, т.е. на участках, где наблюдается боль­шое количество геологических нарушений (разрывов, размывов, частой волнистости и мелкой складчатости и т.д.); на участках, где в результате нарушенности вмещающие породы неустойчивы (в том числе у крупных тектонических нарушений), а также на участках, где в угольном пласте встречаются многочисленные крупные породные включения. Разработка запасов на таких участ­ках нерентабельна;

- на сильно обводненных участках (в случаях, когда осуше­ние такого участка невозможно или экономически невыгодно). Эти запасы подлежат списанию с баланса предприятия без отнесения их в потери.

1.11. Обоснование для списания должно содержать соответ­ствующие маркшейдерско-геологические материалы. Кроме того, необходимо представление технико-экономического расчёта.

1.12. Изменение категории разведенности запасов произво­дится геологическими организациями на основании проведенных ими доразведки и переутверждения запасов ГКЗ (ТКЗ).

Перевод запасов из низших категорий в высшие производит­ся геологической службой шахты по результатам проведенных эксплуатационной разведки и горно-эксплуатационных работ. Перевод запасов осуществляется в соответствии с "Инструкцией по применению классификации запасов к месторождениям углей и горючих сланцев", утвержденной 30 декабря 1966 г.

Запасы в блоках категорий В и С₁, добытые или потерянные при добыче в течение года, переводу в более высокие категории не подлежат и учитываются по той категории, по которой они числились на начало года.

1.13. Изменения запасов в связи о передачей части запасов с баланса одной шахты на баланс другой шахты должны быть обоснованы и оформлены в установленном порядке.

1.14. На учёт шахты принимаются все забалансовые запасы числа утвержденных ЛСЗ (ТКЗ), находящиеся в пределах технических границ или горного отвода.

Забалансовые запасы снимаются с учёта в связи с их добычей в случае их передачи другой шахте, в случае, если их извлечение из недр в будущем исключается из-за проведенных горно-эксплуатационных работ, а также в связи с изменением кондиций на забалансовые запасы.

Снятие забалансовых запасов с учёта оформляется актом, подписанным главным инженером, главным геологом и главным маркшейдером шахты.

Если добыча ведется из запасов, являющихся забалансовыми, то добытое их количество должно быть переведно в балансовые без учёта потерь угля.

1.15. Первичный учёт запасов на шахте ведется в "Книге первичного учёта состояния и движения запасов", форма которой разрабатывается комбинатом. Рекомендуемая форма книги и порядок ее ааполнения даны в приложении I.I.

Расчёт промышленных запасов

I.I6. Промышленными запасами является часть балансовых запасов которая подлежит извлечению из недр.

Промышленные запасы определяются по эксплуатируемым, строящимся и проектируемым шахтам в пределах их технических границ из запасов категорий А+В и C₁.

Промышленные запасы каждого пласта рассчитываются по маркам угля отдельно по каждому отработанному (если на нем ещё числятся запасы), действующему и строящемуся горизонту (уступу), а также по одному горизонту (уступу) ниже действующего или строящегося. По остальным горизонтам (уступам) запасы подсчитываются суммарно. При этом указывается глубина последнего горизонта по проекту шахты. Для расчёта промышленных запасов необходимо из балансовых запасов исключить проектные общешахт­ные и эксплуатационные потери, а также запасы, нецелесообраз­ные к отработке.

П р и м е ч а н и я: 1. При этажной подготовке шахтно­го поля учёту по горизонтам соответствует учёт по этажам; при панельной подготовке шахтного поля - по панелям.

2. Необходимость подсчёта запасов на разрезах по гори­зонтам (уступам) определяется комбинатом.

I.17. Исходными материалами для расчёта промышленных за­пасов являются:

- данные о наличии балансовых запасов по пластам и гори­зонтам, с разбивкой по категориям разведенности (по состоянию на момент подсчёта);

- проект разработки шахтного поля;

- проектные материалы по постоянным предохранительным и барьерным целикам и по запасам угля в этих целиках;

- геологическая и маркшейдерская документация горных вы­работок шахты;

нормативы эксплуатационных потерь для применяемых и проектируемых систем разработки.

1.18. Проектными потерями является часть балансовых за­пасов угля, которая по проекту предусматривается к безвозвратному оставлению в недрах при отработке всех запасов данной шахты. Они складываются из общешахтных и эксплуатационных.

Расчёт проектных потерь производится на весь оставшийся период времени до полной отработки запасов данного пласта, горизонта, шахты, разреза.

1.19. К проектным общешахтным потерям относятся запасы в целиках под охраняемыми объектами на поверхности, в барьерных целиках, в целиках, служащих для охраны капитальных горных вы­работок. При отсутствии утвержденного проекта на оставление oтдельных целиков запасы в них принимаются на основании ориентировочных расчётов. К запасам в постоянных целиках относятся также и запасы в предполагаемых, но ещё не показанных на планах целиках под намеченными к строительству объектами.

1.20. К проектным эксплуатационным потерям относятся потери в целиках и угольных пачках, связанные с системой разработки и технологией горных работ.

Проектные эксплуатационные потери определяются на основе расчетных нормативов. По нормативам определяются потери (в %) отдельно для каждой системы разработки и, исходя из проекта разработки шахтного поля, ориентировочно подсчитывается (в про­центах или долях единицы) участие каждой из принятых систем разработки в добыче запасов оставшейся части поля. Аналогично определяются запасы в неизвлеченных временных целиках и по нормотивам - размер потерь в них. После этого подсчитывается средневзвешенный (по участию в добыче) процент эксплуатационных потерь целом по неотработанной части поля и количество проектных потерь (в тыс.т).

В исключительных случаях, при сложных горногеологических условиях залегания пластов (значительные колебания угла падения, наличие складок и т.п.), величину проектных эксплуатационных потерь можно принимать исходя из уровня фактических эксплуатационных потерь.

1.21. Запасы, нецелесообразные для отработки по технико-экономическим причинам, исключаются при расчёте промышленных запасов в тех случаях, когда такие запасы выявляются в процессе эксплуатации месторождений. Основные причины отнесения участков угольных пластов к нецелесообразным для отработки перечислены в параграфе I.I0 настоящей Инструкции.

1.22. Прогноз запасов, нецелесообразных для отработки, производится на вскрытой части поля - непосредственно по данным геологической документации горных выработок, на невскрытой – на основе обобщения результатов геологоразведочных и геологических работ, выполняемого мэркшейдерско-геологической службой шахты.

Проектные размеры нарушенных зон у крупных тектонических нарушений^X определяются на основании сведений о нfрушенности пород и фактических размеров целиков вблизи этого нарушения на соседних участках. Ширина зоны определяется путем экстраполя­ции с учётом развития или затухания нарушения. В случае, когда нарушение не вскрыто горными работами, однако имеются геолого­разведочные данные о его параметрах, ширину зоны рекомендуется определять по аналогии с подобными данному нарушениями, кото­рые вскрыты горными работами на данном шахтном поле или на соседних с ним полях.

Длина зоны принимается равной предполагаемой протяженнос­ти нарушения в пределах технических границ шахты.

П р и м е ч а н и е: В отдельных случаях для ме­сторождения в целом или его части вместо прогноза запа­сов, нецелесообразных для отработки по технико-экономи­ческим причинам, допускается устанавливать процент за­пасов категории С₁. Этот процент устанавливается комби­натом на основе расчёта подтверждаемости запасов кате­гории С₁ за несколько предыдущих лет; методика расчёта и числовой пример даны в приложении 1.2.

^X К крупным тектоническим нарушениям следует относить такие дизъюнктивы и замковые части складок, которые в соответ­ствии с проектом служат техническими границами шахты или являются границами крупных тектонических блоков, для вскрытия которых требуется проведение капитальных горных выработок.

1.23. Расчёт промышленных запасов производится ежегодно в специальной книге. Рекомендуемая форма книги и порядок её заполнения даны в приложении 1.3.

Книга расчёта промышленных запасов не является отчётным документом; она ведется в одном экземпляре и хранится на шахте.

1.24. По степени освоения в промышленных запасах следует выделять вскрытые, подготовленные и готовые к выемке запасы.

1.25. Вскрытыми запасами при подземном способе разработки, является часть промышленных запасов, которая вскрыта (подсе­чена) капитальными горными выработками (шахтными стволами, штольнями, капитальными квершлагами, капитальными уклонами, капитальными гезенками, слепыми шахтами и пр.) и для разработки которой не требуется проведение дополнительных капительных горных выработок.

При различных вскрывающих выработках и углах падения пласта (а также в зависимости от расположения технических границ шахтного поля или известных крупных геологических неруаений, для перехода которых необходимо проходить дополнительные вскрывающие выработки) вскрываются различные запасы.

При горизонтальном залегании пласта шахтным стволом (штольней, гезенком) вскрывается запасы в контуре, определяе­мом техническими границами шахты и известными крупными геологическими нарушениями, а при небольшой глубине залегания пласта и резко расчлененном рельефе - также и границей годного угля.

П р и м е ч а н и е. Здесь и далее под крупными геoлогическими нарушениями понимается нарушения в значе­нии, пояснённом в параграфе 1.22.

При пологом, наклонном и крутом падении пласта наклонным шахтным стволом, штольней, капитальным гезенком, капитальным квершлагом вскрываются запасы, имеющие следующие границы:

- по простиранию - технические границы или известные крупные геологические нарушения;

- по падению - горизонт околоствольного двора наклонного шахтного ствола, горизонт штольни или капитального квершлага, горизонт, вскрытый гезенком, капитальным уклоном;

- по восстанию - граница годного угля, вышележащий отработанный горизонт или техническая граница, известное геологическое нарушение.

Капитальным уклоном вскрываются запасы, ограниченные по восстанию горизонтом основного штрека, с которого пройден, уклон, по падению - горизонтом нижнего этажного штрека, засечённого с уклона.

Участковые квершлаги и гезенки вскрывают запасы в пределах принятых проектом технических границ выемочного участика (если этот участок не был вскрыт ранее другой выработкой).

П р и м е ч а н и е. Вспомогательные квершлаги, пройденные для откатки, доставки материалов и т.п., вскрывающими выработками не являются.

1.26. Вскрытыми запасами при открытом способе разработки является часть промышленных запасов, для разработки которой произведены все необходимые работы по вскрытию месторождения или его участков (пройдены капитальные траншеи или съезды, про­ведены работы по осушению запасов и т.п.) и не требуется про­ведения дополнительных капитальных горных выработок.

1.27. Подготовленными при подземном способе разработки являются запасы из числе вскрытых, для разработки которых прой­дены все подготовительные выработки.

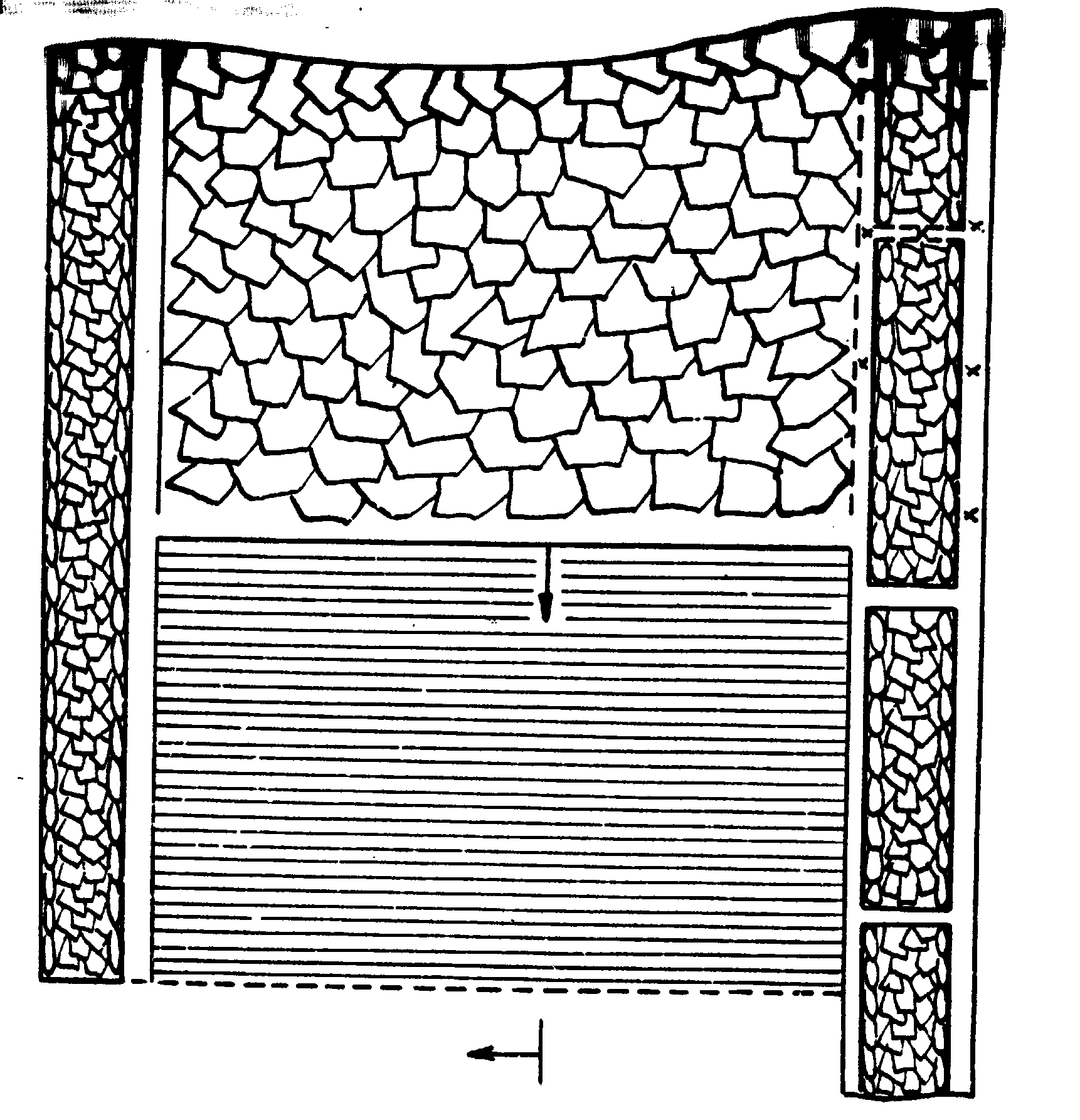

При этажной подготовке шахтного поля (рис.1.1) эти запасы определяются для каждого этажа в пределах контура, имеющего следующие границы:

- по простиранию - от разрезной печи (или забоя лавы) до линии,

проведенной из угольного забоя основного нижнего штрека перпендикулярно этому штреку (при сплошной системе разработки - от разрезной печи или забоя лавы до технической границы выемоч­ного поля или известного геологического нарушения, требующего проведения дополнительных подготовительных выработок);

- по восстанию - основной верхний штрек или его раскоска;

- по падению - основной нижний штрек (при сплошной систе­ме разработки - проектное положение нижнего штрека или его рас­коски).

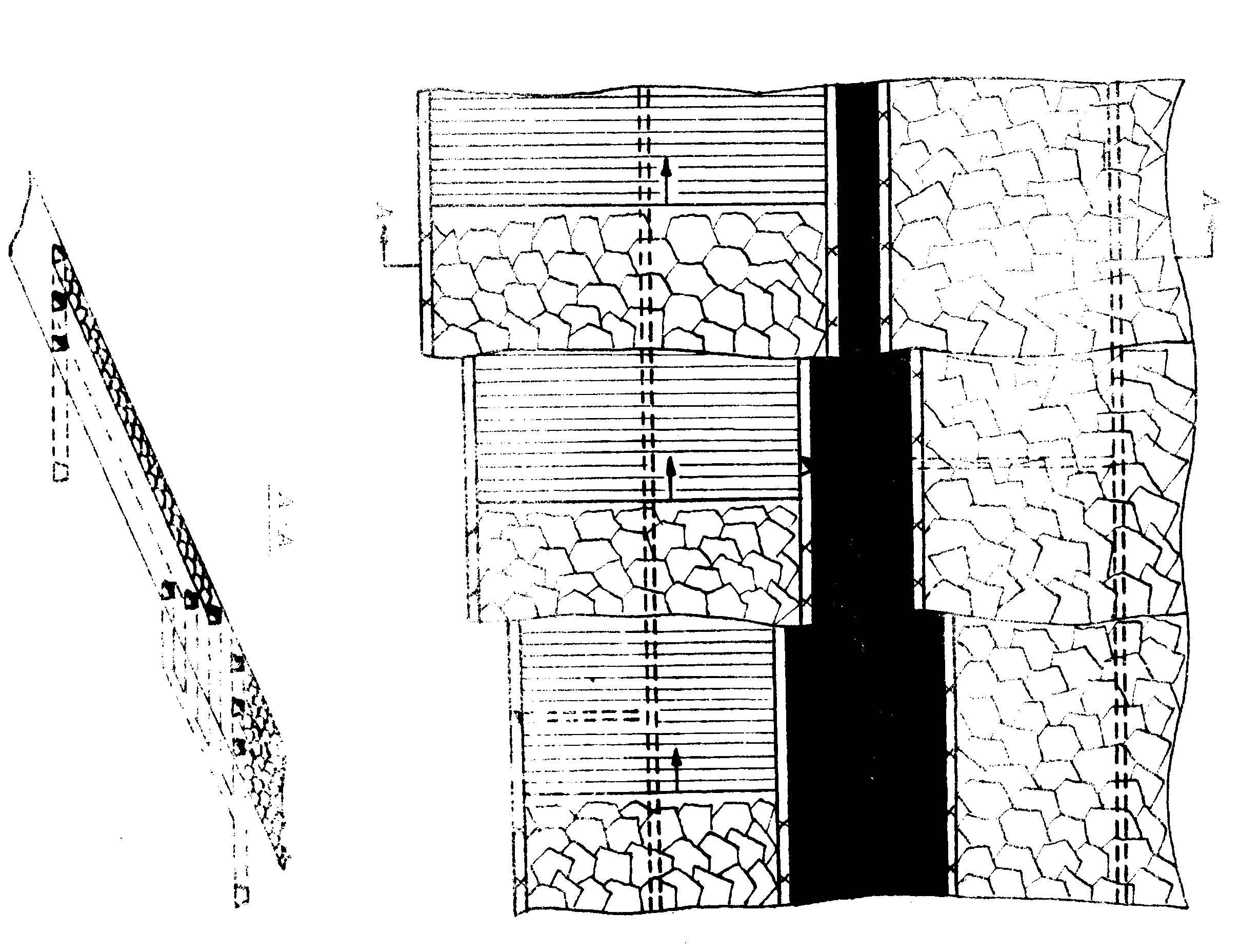

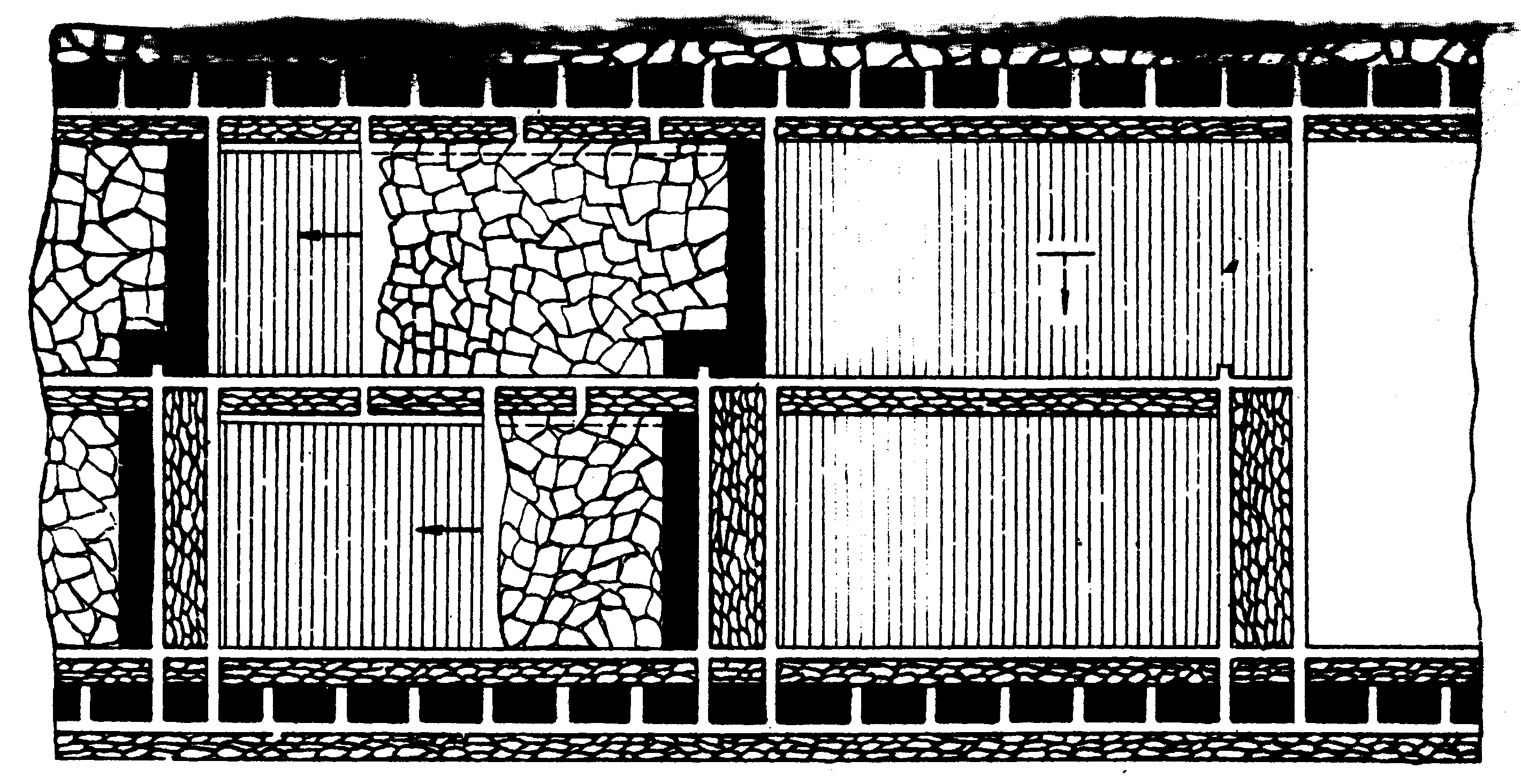

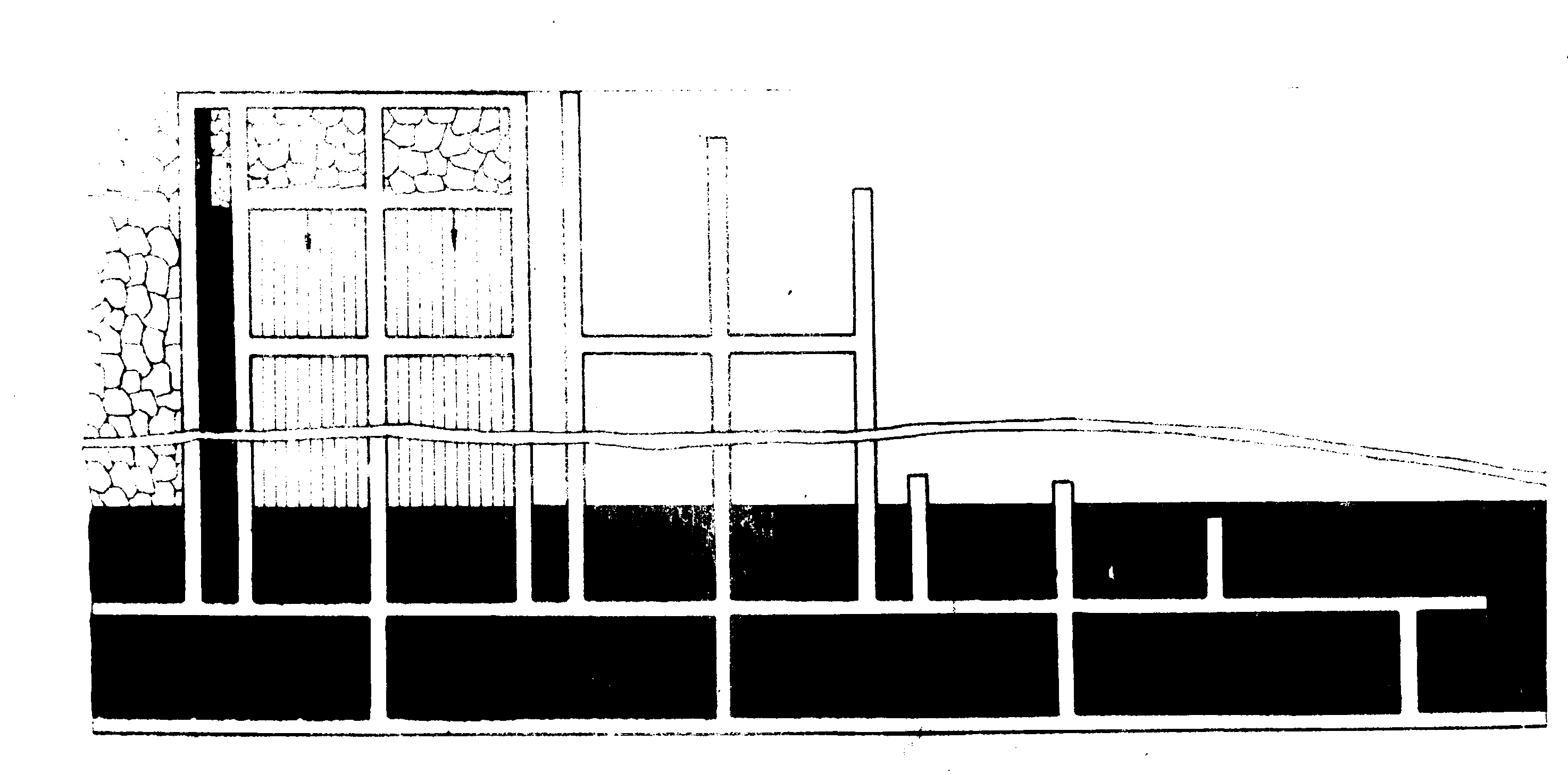

При панельной подготовке шахтного поля (рис. 1.2) подго­товленные запасы определяются для каждой панели в следующих границах:

- границы, до которых будет производиться выемка по обе стороны (для односторонних панелей - по одну сторону) от ос­новной подготовительной выработки (главного штрека, бремсбер­га, уклона);

- линии, проведенные через начало и угольный забой основной подготовительной выработки перпендикулярно этой выработке.

П р и м е ч а н и е. Запасы целиков, оставляемых у подготовительных выработок и предусмотренных проектом к полной или частичной выемке перед погашением охраняемой выработки, учитываются отдельно.

б

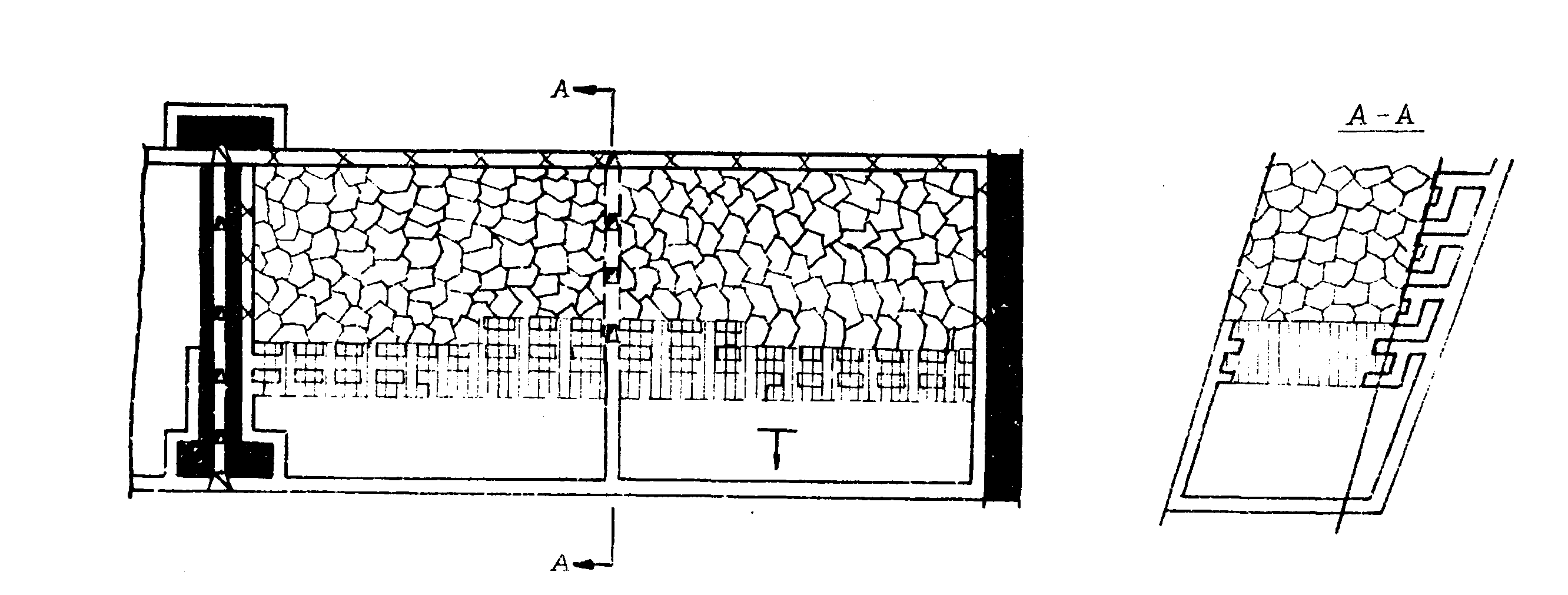

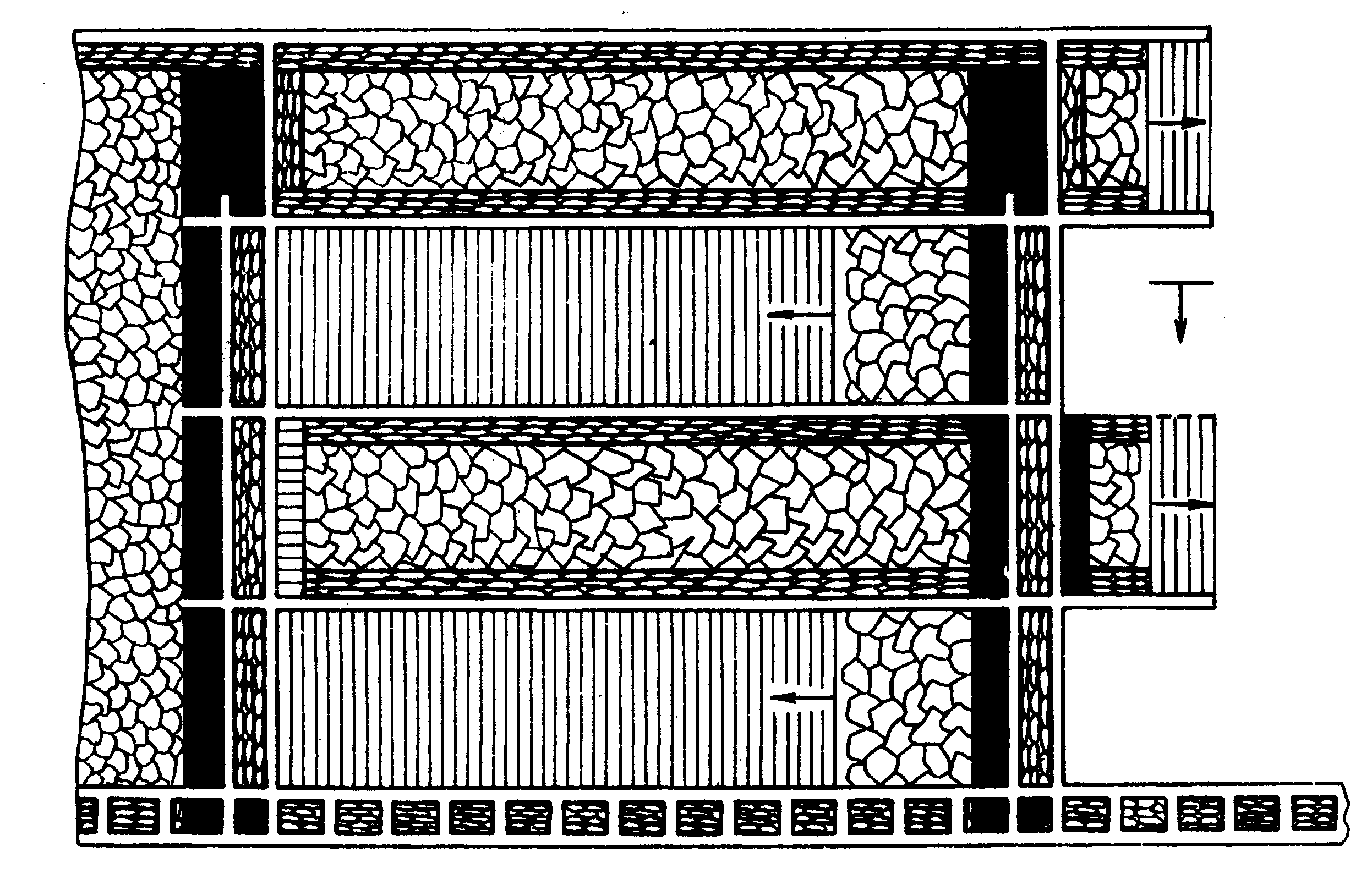

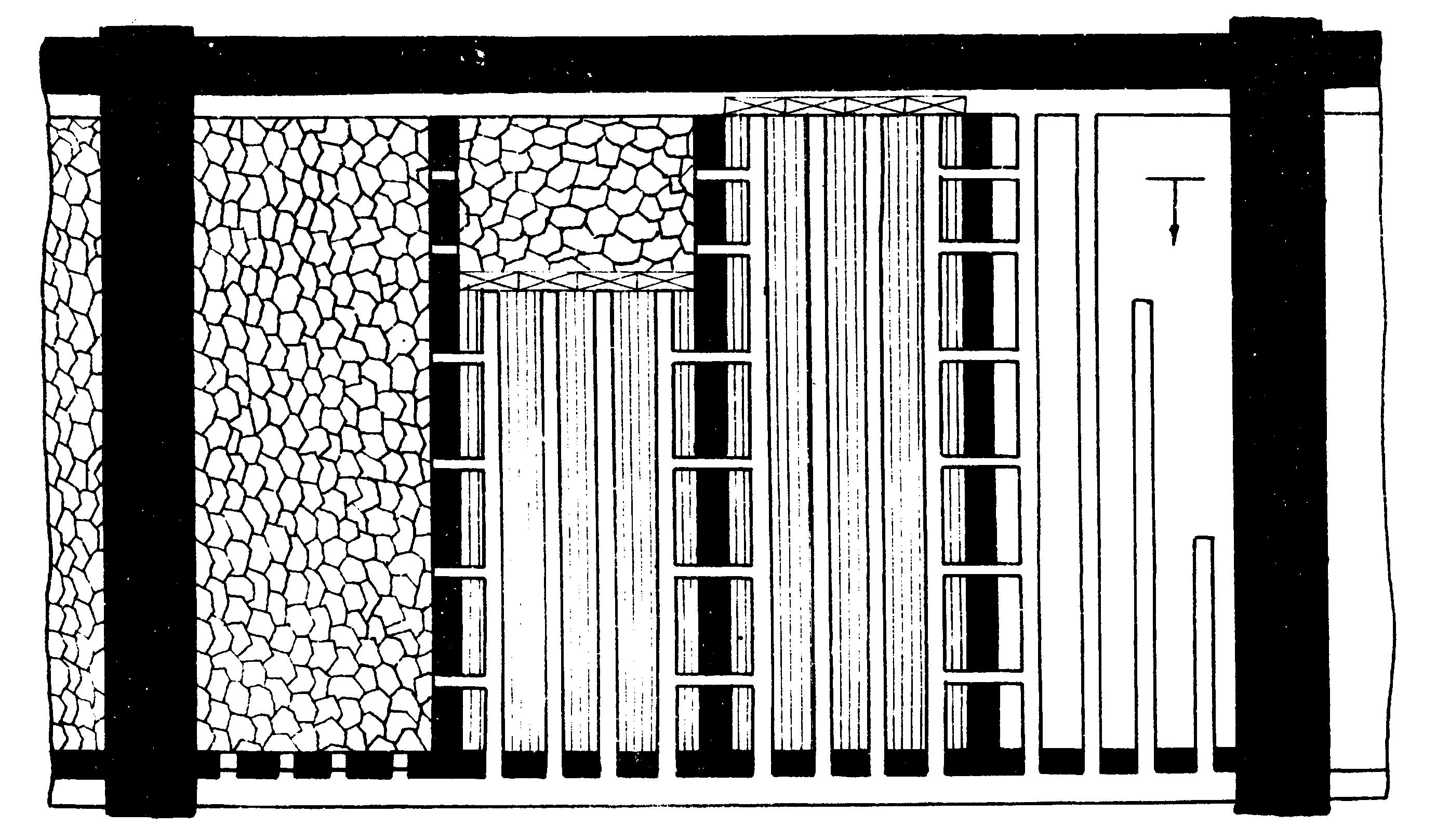

Рис. 1.1 - Определение контуров подготовленных запасов при этаж­ной подготовке шахтного поля:

а - сплошная система разработки; б - система разработки длинными столбами по простиранию (1 - главные (этажные) штреки; 2 - брем­сберги; 3 - подэтажные штреки).

1.28. Подготовленными при открытом способе разработки являются запасы из числа вскрытых, обнажённые от покрывающих вскрышных пород, и для разработки которых выполнены горно подготовительные работы, предусмотренные техническим проектом. Эти запасы определяются в соответствии с рис.1.3 - 1.11 в пределах массива, ограниченного:

- сверху - поверхностью пласта, обнаженной вскрышными работами от покрывающих пород, с допуском незначительного количества породы, оставшейся на уступах после вскрышных работ (0,5-3,0 м), зачистка которой не задерживает работы по добыче угля;

- с боков - плоскостями уступов, построенных от границ обнажённой поверхности угля в соответствии с углами откосов и площадками, предусмотренными проектом разработки или паспортом управления породными и угольными уступами;

- снизу - проектной глубиной разработки (в частном случае - почвой пласта) или дренажным горизонтом, или глубиной, при которой сходящиеся боковые плоскости уступов дают ширину дна траншеи, достаточную для данного способа ведения paбот. Высота уступов для построения контура подготовленных запасов на нижележащих горизонтах принимается по проекту разработки или паспорту ведения горных работ.

Методика построения контуров подготовленных запасов на разрезах приведена в приложении 1.4.

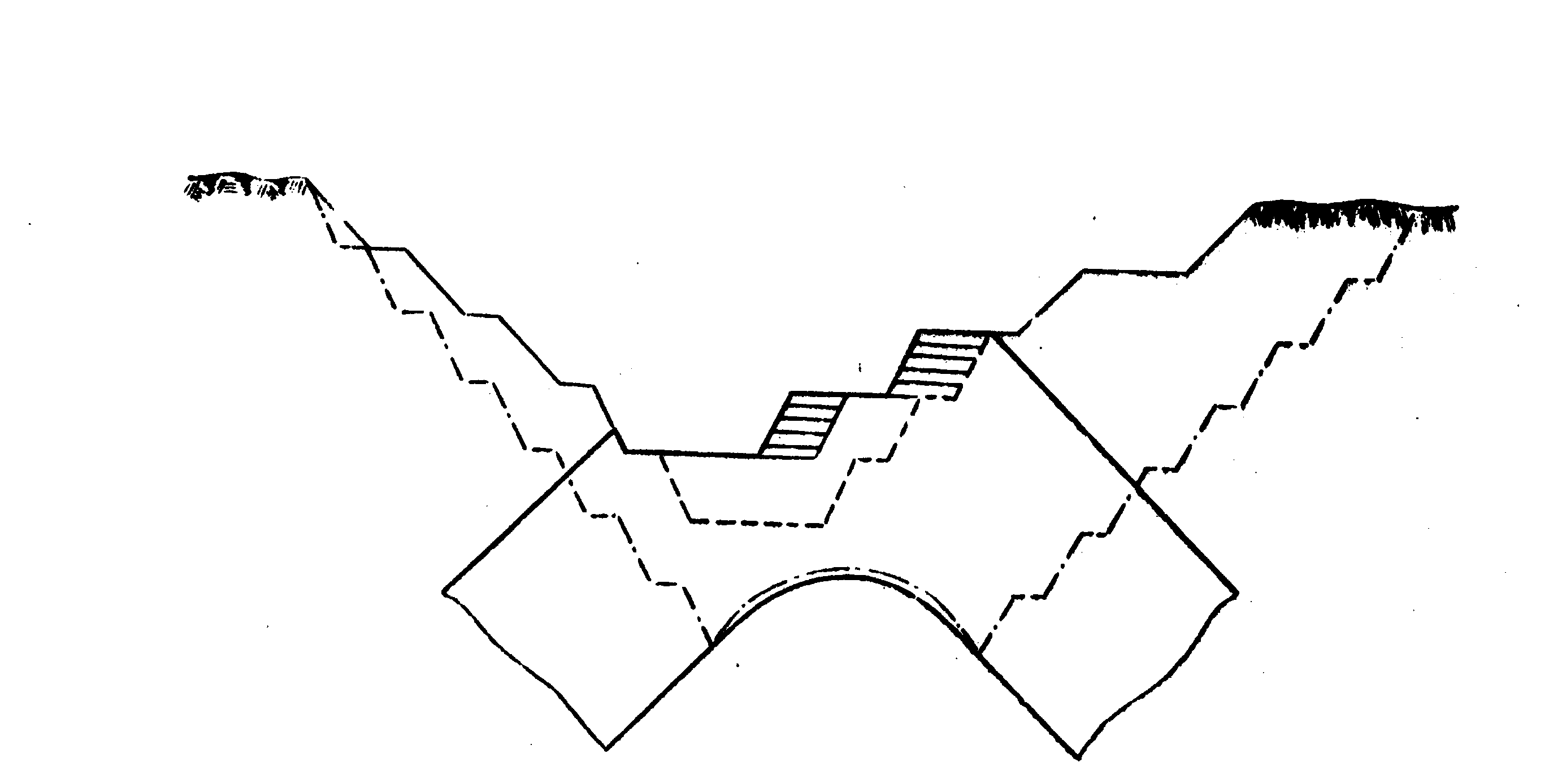

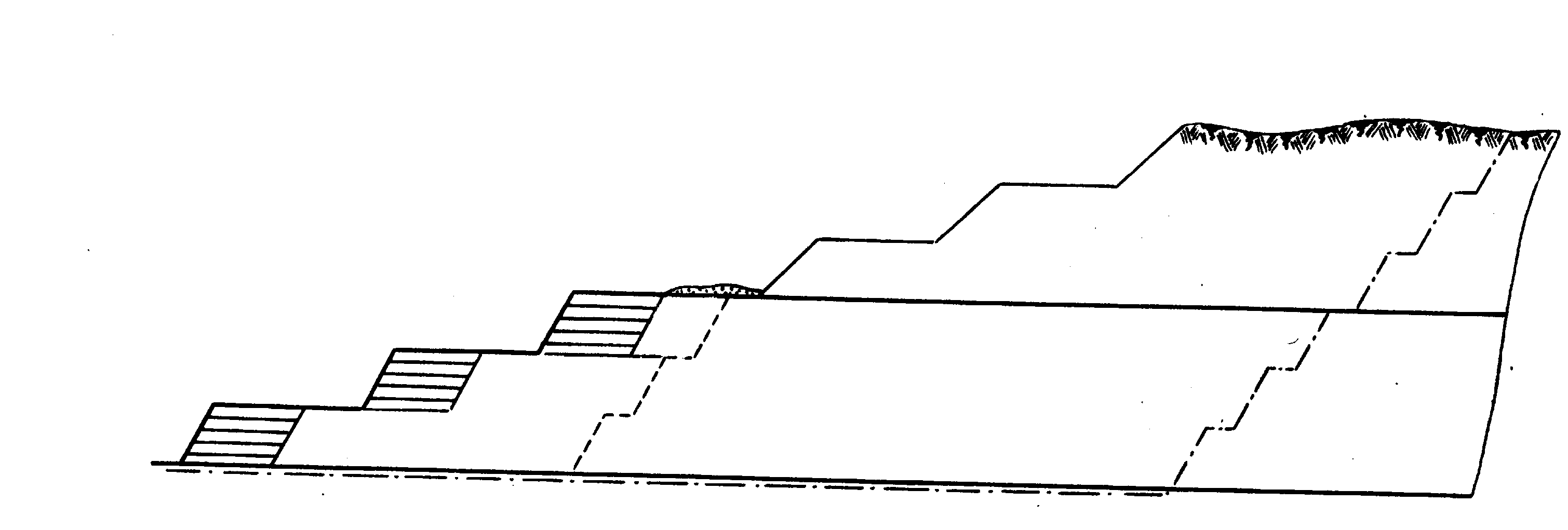

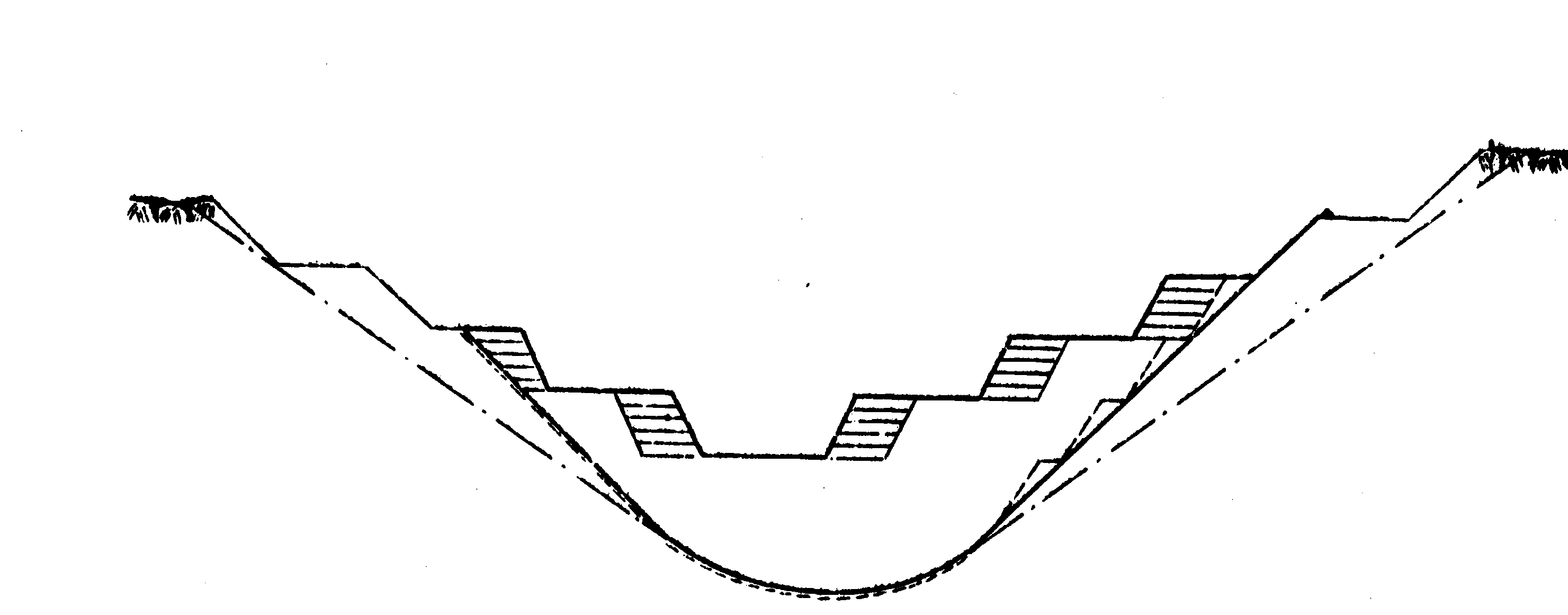

Рис. 1.3. Контуры подготовленных и готовых к выемке запасов при разработке горизонтального пласта

Условные обозначения к рис. 1.3 - 1.11

- техническая граница разреза

- контур подготовленных запасов

- запасы, готовые к выемке

- породные навалы и прослойки

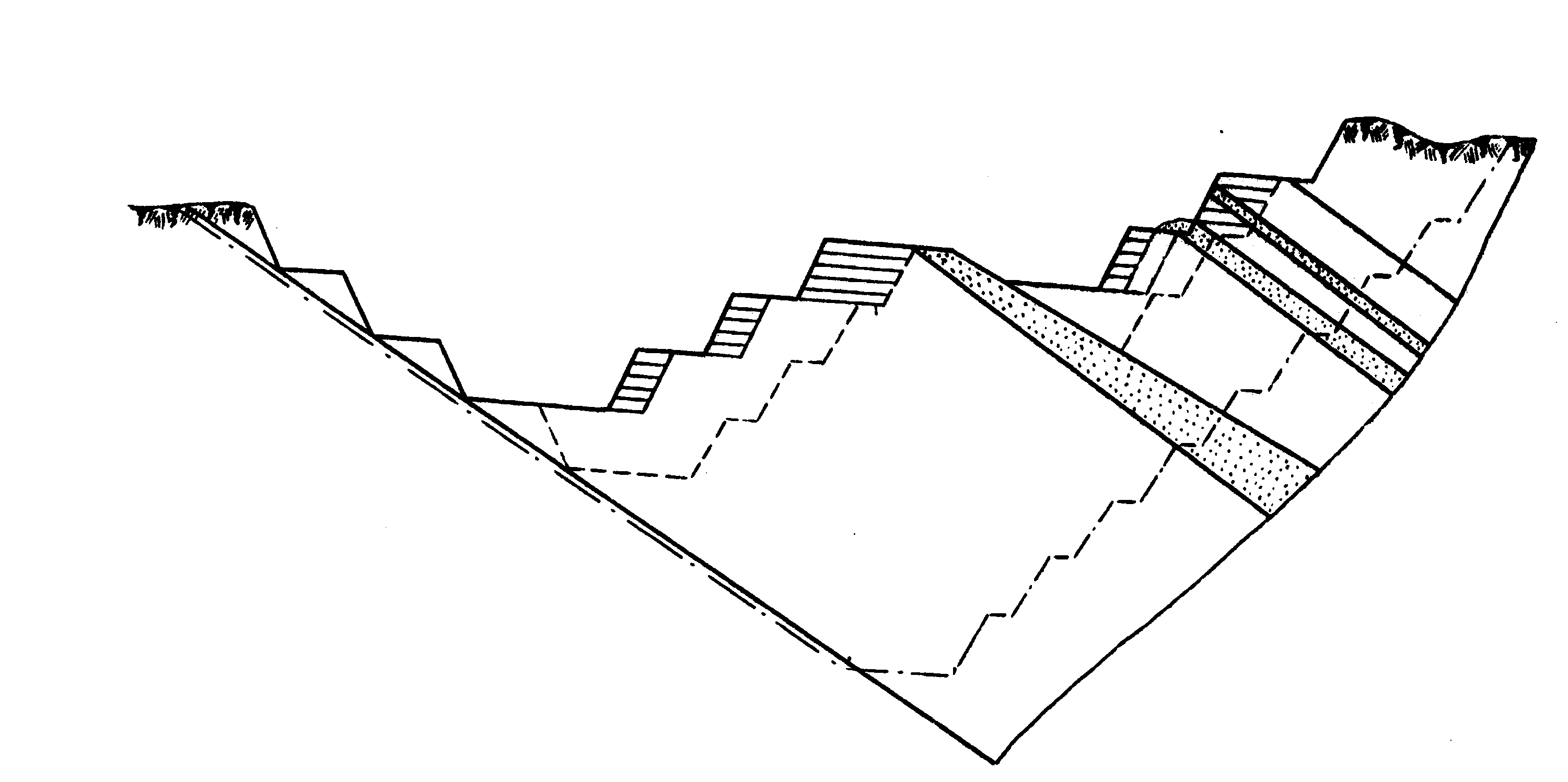

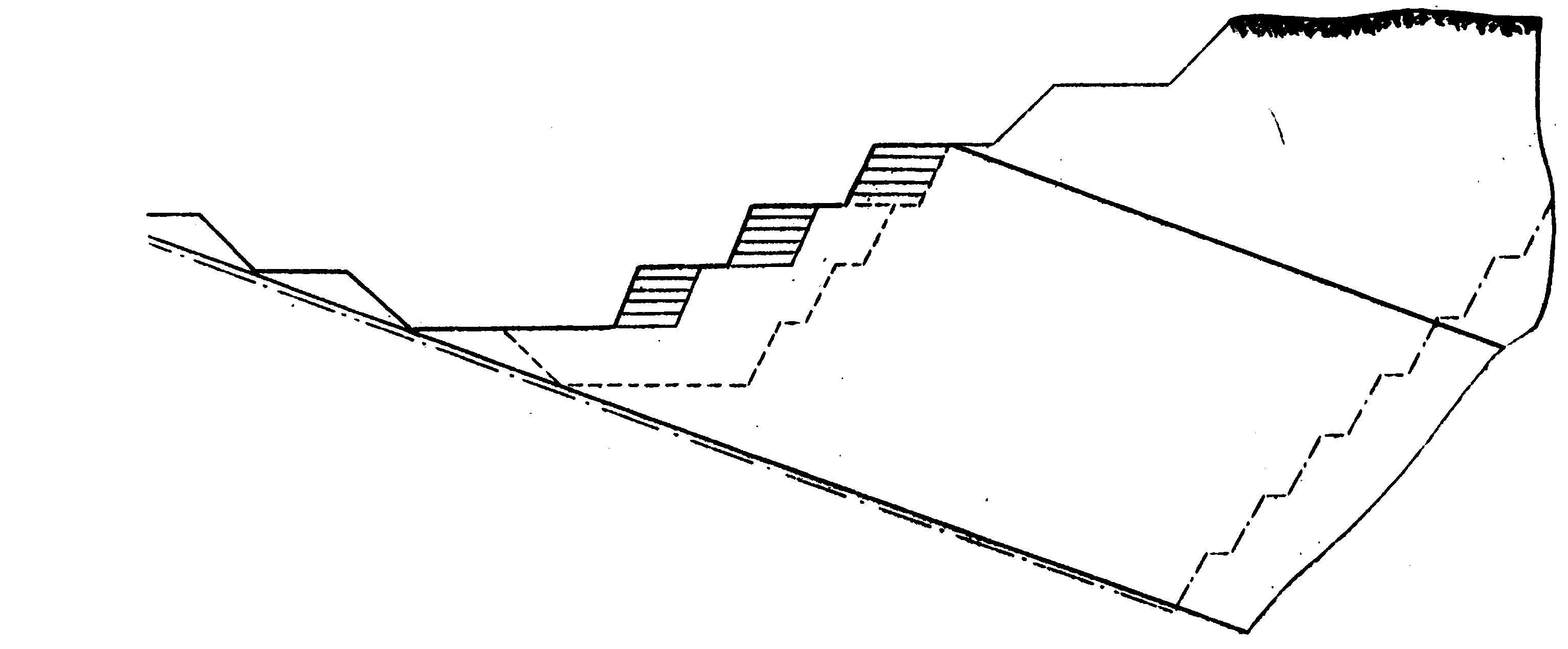

Рис. 1.4, Контуры подготовленных и готовых к выемке запасов при разработке кру­того пласта

Рис. 1.5 - Контуры подготовленных и готовых к выемке запасов при разработке пласта в замке антиклинали.

Рис. 1.6 - Контуры подготовленных и готовых к выемке запасов при разработке пласта в замке синклинали.

Рис. 1.7 - Контуры подготовленных и готовых к выемке запасов при разработке наклонного пласта сложного строения.

Рис. 1.8 - Контуры подготовленных и готовых к выемке запасов при разработке наклонного пласта.

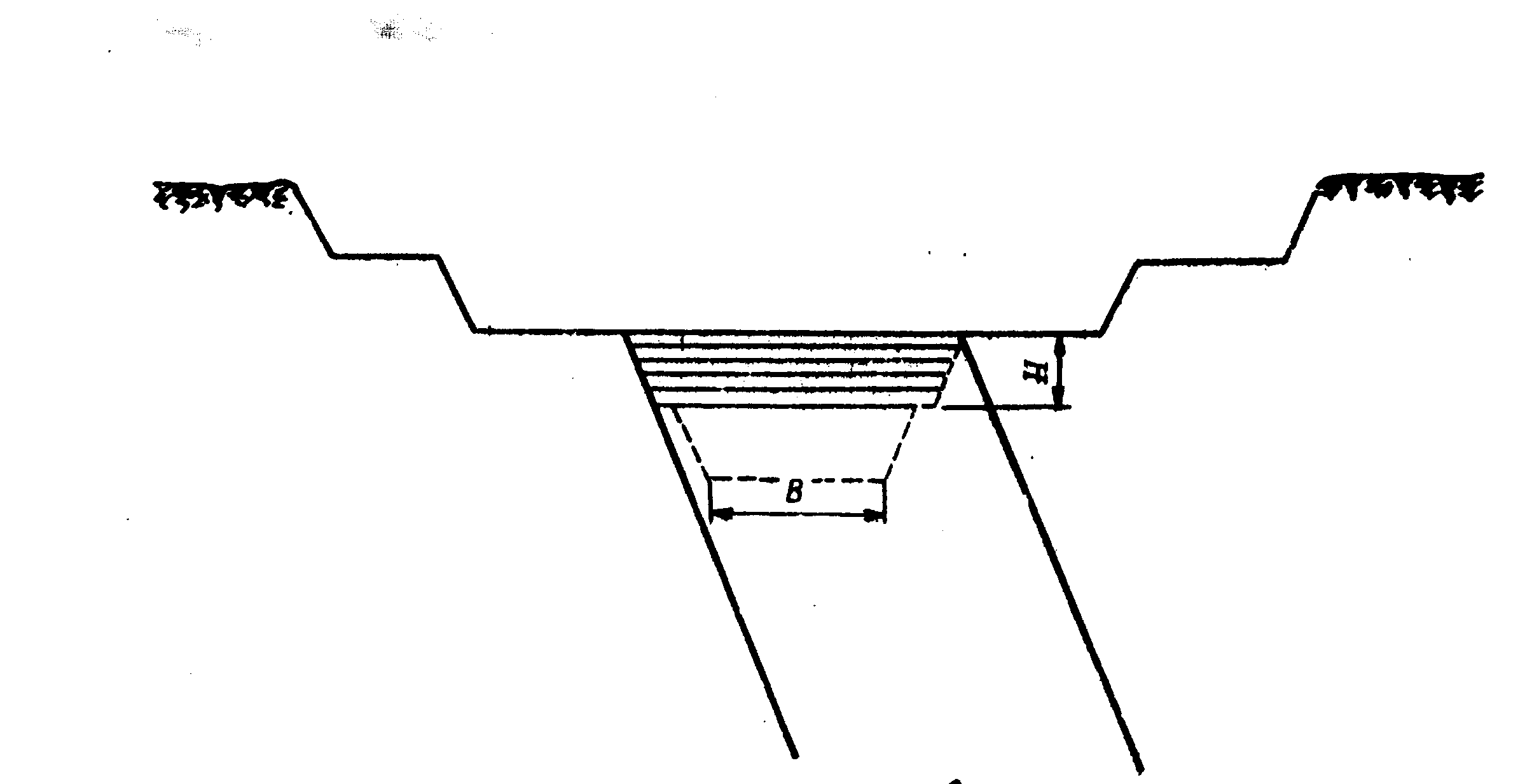

Рис. 1.9 – Контуры подготовленных запасов при разработке пологого пласта ( при системе разработки с перевалкой вскрышных пород).

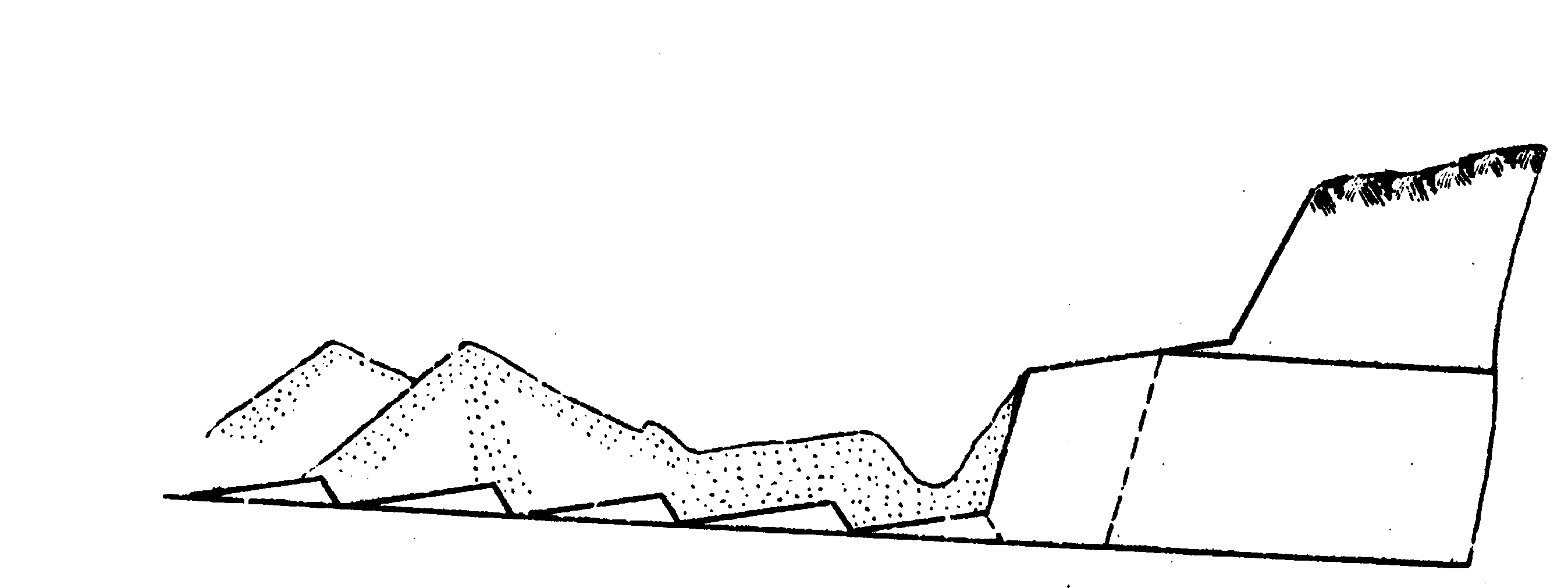

Рис. 1.10 - Контуры подготовленных и готовых к выемке запасов при разра­ботке крутого пласта (при выемке угля механическими лопатами с погрузкой на автомобильный транспорт). Величины Н и В принимаются по паспорту гор­ных работ или по проекту разработки.

П р и м е ч а н и я : 1. При разработке сложных месторождений, когда для перевода вскрытых запасов в подготовленные необходимо также проводить большой объём работ по выемке пород междупластия (раздельная выемка угольных пластов и породных прослойков), подготовленные запасы подсчитывзются только в пределах нарезанных уступов.

2. При разработке двух сближенных пластов с междупластием до 2-3 м, когда основной объём вскрышных работ выполняется при вскрытии верхнего пласта, определение подготовленных запасов следует производить по двум пластам.

3. Углы откоса бортов и принятые по проекту утлы откоса уступов для построения боковых поверхностей об­нажения должны уточняться в зависимости от изменения условий систематическими наблюдениями на месте работ.

4. Мощность слоя покрывающей породы для отнесения звпасов к подготовленным определяется комбинатом в за­висимости от гипсометрии кровли ппаста и механизации горных работ.

1.29. К запасам, готовым к выемке, относятся:

П р и п о д з е м н о м с п о с о б е р а з р а б о т к и - часть подготовленных запасов пласта в контуре выемочных участков, где пройдены вое подготовительные и нарезные выработки, необходимые для производства очистных работ в полном соответствии с требованиями "Правил технической эксплуатации угольных шахт".

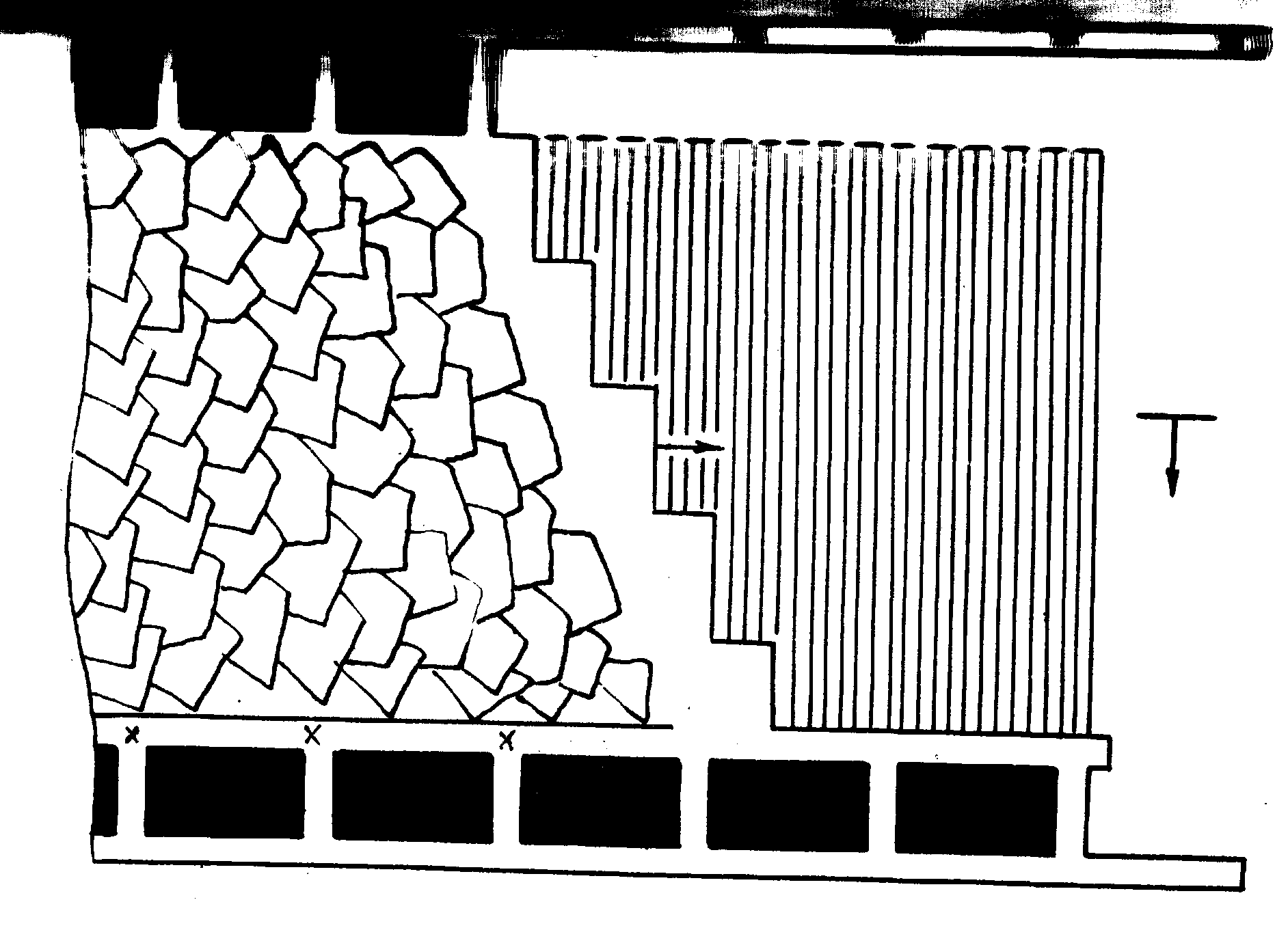

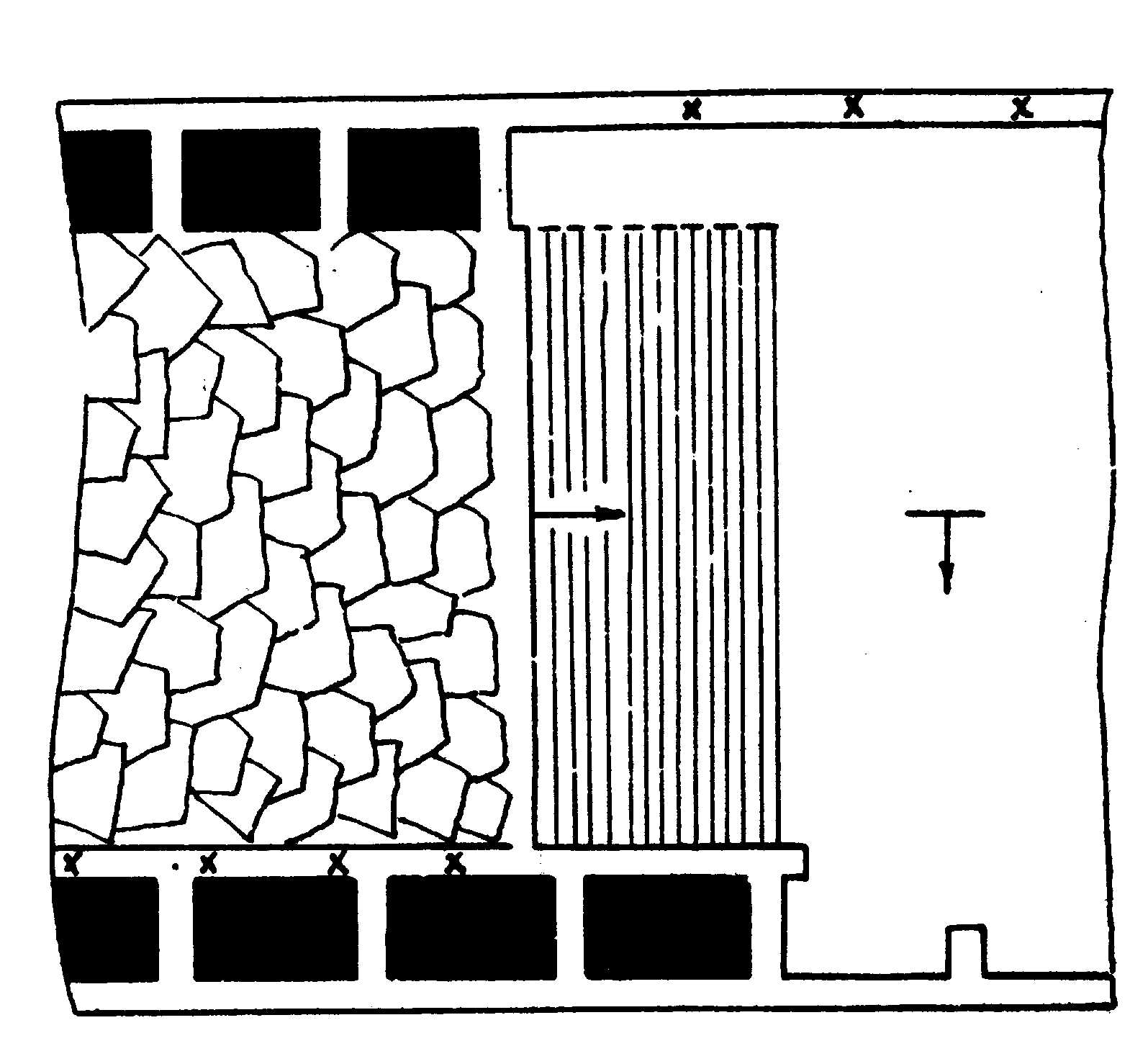

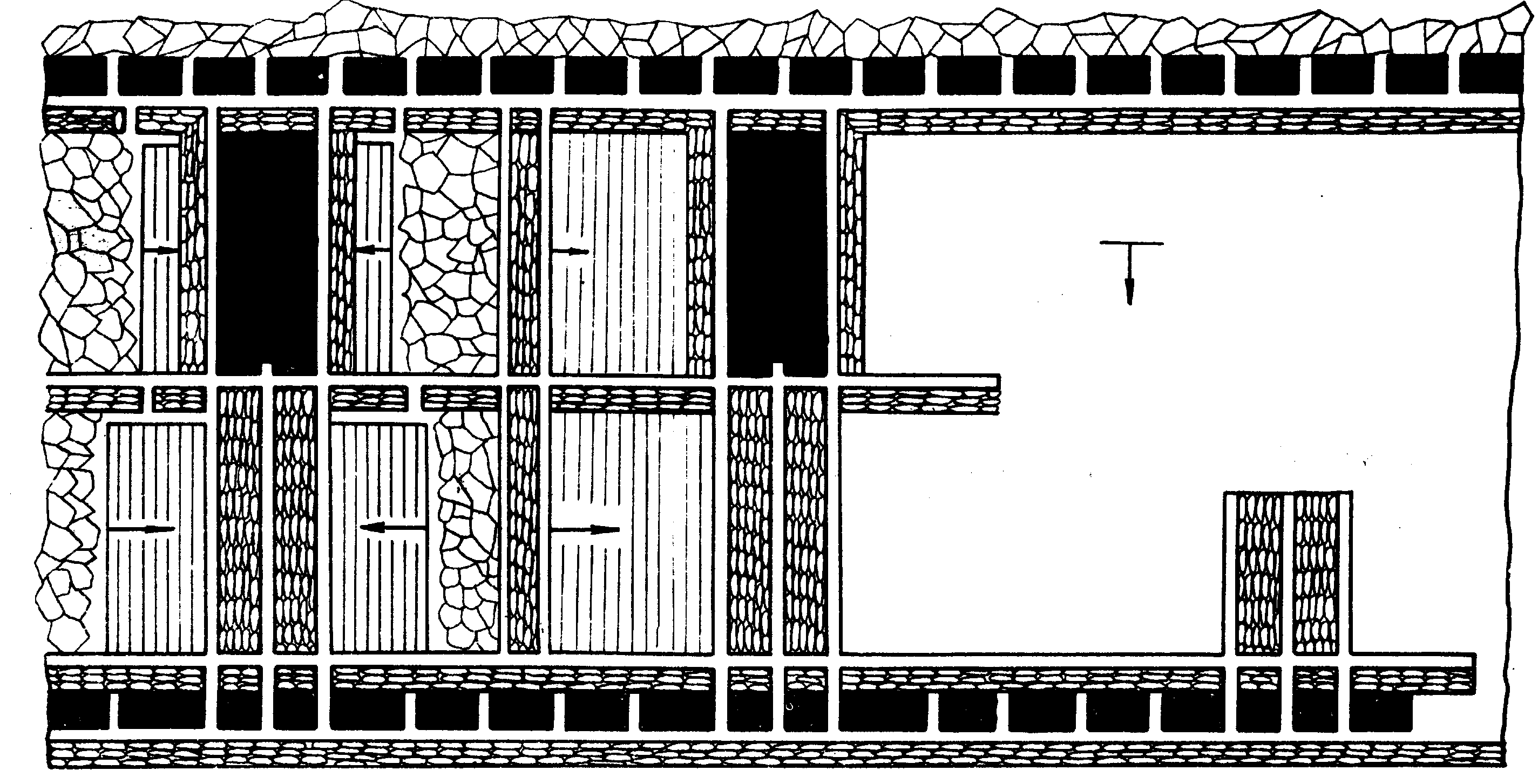

Для различных систем разработки контуры площадей запасов, готовых к выемке, будут различными (рис. 1.12-1.26).

При разработке пластов слоями, разработке сближенных пластов, а также при одновременной разработке нескольких этажей или подэтажей для определения контуров запасов, готовых к выемке, необходимо руководствоваться следующими правилами.

I. При одновременной выемке слоев и при наличии в каждом из них нормально действующей линии очистных забоев (наличие установленного опережения, наличие вентиляционного штрека и пр.) запасы, готовые к выемке в вышележащих или нижележащих слоях, определяются в контурах всего выемочного участка для тех слоев, в которых пройдены все выработки, определяющие готовые к выемке запасы.

Условные обозначения к рис. 1.12 - 1.26

- запасы, готовые к выемке

- выработанное пространство

- бутовые полосы

- погашенные выработки

- направление подвигания забоя

- падение пласта

- запасы в целиках

Рис. 1.12 – Контур готовых к выемке запасов при разработке пластов сплошной системой разработки (с целиками у выработок).

Рис. 1.13 – Контур готовых к выемке запасов при отработке пластов сплашной системой разработки (с раскоской без целиков).

Рис. I.14 - Контур готовых к выемке запасов при отработке пластов сплошной систе­мой разработки (с бремсбергом в выработанном пространстве).

Рис. I.I5 - Контур готовых к выемке запасов при отработке пластов сплошной систе­мой разработки (с потолкоуступным забоем).

Рис. I.I6 - Контур готовых к выемке запасов при отработке пластов сплошной системой разработки (с доставкой угля на задний бремсберг).

Рис.1.17 – Контур готовых к выемке запасов при отработке пластов системой разработки длинными столбами по простиранию (с выемкой столбов на задний бремсберг).

Рис.1.18 - Контуры готовых к выемке запасов при отработке пластов системой разработки длин­ными столбами по простиранию (с выемкой от середины между бремсбергами).

Риc.I.I9 - Контуры готовых к выемке запасов при отработке пластов системой разработки длинными столбами по простиранию (с выемкой столбов на передний бремсберг)

Рис.1.20 - Контуры готовых к выемке запасов при отработке пластов щитовой системой разработки.

Рис. 1.21 - Koнтуp готовых к выемке запасов при отработке пластов системой раз­работки горизонтальными слоями с обрушением кровли.

.

Рис.1.22 - Koнтуp готовых к выемке запасов при отработке пластов слоев системой разработки.

Рис. I. 23 - Контуры готовых к выемке запасов при отработке пластов системой разработки длинными столбами по простиранию (парные лавы).

Рис.1.24 - Контур готовых к выемке запасов при отработке пластов системой разработки длин­ными столбами по простиранию (одинарные лавы).

Рис. 1.25 - Контуры готовых к выемке запасов при отработке пластов комбиниро­ванной системой разработки (парными штреками).

Если разработка одного из слоев остановлена или не начата и запасы его по каким-либо причинам исключены из числа гото­вых к выемке, а в других слоях произведены все подготовитель­ные и нарезные работы, то запасы, готовые к выемке, подсчиты­ваются только по тому слою, где очистные работы должны произво­диться раньше, в границах, исключающих подработку (надработку) других слоев.

II. При одновременной разработке свиты сближенных пластов и наличии на каждом пласте нормально действующей линии очистных забоев (необходимое опережение между пластами и т.п.) запасы, готовые к выемке, определяются в контуре всего выемочного участка для тех пластов, по которым проведены подготовительные и нарезные работы, определяющие запасы, готовые к выемке.

В случае, если разработка одного из сближенных пластов остановлена или не начата и запасы его по каким-либо причинам исключены из числа готовых к выемке, а в других сближенных пластах произведены все подготовительные и нарезные работы, то запасы, готовые к выемке, подсчитывайтея только по тому пласту, где очистные работы должны производиться раньше, в границах, исключающих подработку (надработку) других пластов.

III. При одновременной разработке нескольких этажей (подэтажей) и наличии в каждом этаже (подэтаже) нормально дейст­вующей линии забоя (с установленным опережением между этажами и подэтажами, наличием вентиляционных струй для проветрива­ния каждого этажа или подэтажа и т.п.) запасы, готовые к вы­емке, определяются в контуре выемочных участков, где пройдены всe необходимые подготовительные и нарезные выработки.

Если очистные работы в одном из этажей (подэтажей) останов­лены или не начаты и запасы его по каким-либо причинам исклю­чены из числа готовых к выемке, а в других этажах (подэтажах) произведены все подготовительные и нарезные работы, то запа­сы, готовые к выемке, подсчитываются по тому этажу (подэтажу), где очистные работы должны производиться раньше, в границах, исключающих подработку (надработку) других этажей (подэтажей).

П р и м е ч а н и я: 1. Подсчёт запасов, готовых к выемке, на пластах, опасных по горным ударам, произво­дится с учётом требований "Инструкции по безопасному ве­дению горных работ на шахтах, разрабатывающих пласты, опасные по горным ударам" (Правила безопасности в уголь­ных и сланцевых шахтах. М., .”Недра”, 1973).

2. Подсчёт запасов, готовых к выемке, на пластах, склонных к внезапным выбросам угля и газа, производится с учётом требований "Инструкции по безопасному ведению горных работ на пластах, склонных к внезапным выбросам угля, породы и газа" (Правила безопасности в угольных и сланцевых шахтах. М., "Недра", 1973).

3. При разработке пластов пологого падения сплошной системой "лава-штрек" запасы, готовые к выемке, не подсчитываются.

П р и о т к р ы т о м с п о с о б е р а з р а б о т к и (см. рис. 1.3-1.11) - часть подготовленных запасов в контуре выемочных участков, где полностью произведена зачистка пласта, соблюдены размеры предохранительных берм, установлен­ных проектом разработки или паспортом горных работ, и которые можно отрабатывать в полном соответствии с требованиями "Пра­вил технической эксплуатации при разработке угольных и сланце­вых месторождений открытым способом".

1.30. Отчёт о состоянии и движения запасов угля в недрах составляется один раз в год по состоянию на 1 января следующего за отчётным года по действующим шахтам в пределах их техничес­ких границ и отражает состояние балансовых и промышленных запа­сов по пластам, горизонтам (этажам, панелям), уступам (на открытых разработках) за отчётный год.

1.31. Годовой отчёт о состоянии запасов составляется по форме "Состояние запасов угля (сланца) в недрах на I января19 г." (приложение к формам 25-тп/ годовая/ для подземных работ и 26-тп /годовая/ для открытых работ), утвержденной ЦСУ СССР (см. приложение 1.5).

Указанная форма заполняется в соответствии с Инструк­цией, утвержденной ЦСУ СССР. К отчету прилагается пояснитель­ная ааписка, в которой дается полный анализ движения запасов не действующих, строящихся и проектируемых горизонтах, приво­дится расчет проектных потерь, обеспеченность промышленными запасами, а также распределение их по мощности и углам падения.

П р и л о ж е н и е 1.1

(к параграфу .1.15)
