Последовательность работы

Эскиз

Инструмент и приспособления

1

2

3

4

1

Выбрать заготовку

2х50х70 мм и выправить её

Молоток, правильная

плита

2

Разметить заготовку по контуру, разметить и накернить центры отверстий

Линейка, чертилка, кернер, молоток, разметочная плита

3

Просверлить отверстие Ø3мм,

просверлить и зенковать 2

отверстия Ø5мм

Сверло ф3, зенковка,

тиски

4

Вырубить по контуру с припуском на опиливание

Молоток, зубило,

тиски

5

Выправить заготовку

Молоток,

правильная

плита

6

Опилить по контуру, убрать

заусенцы.

Проконтролировать размеры и

качество изделия.

Напильник, тиски,

штангенциркуль,

линейка.

№

п/п

Критерии оценки

Количество

баллов

Номер и Ф.И.О. участника

1.

Наличие рабочей формы (халат, головной убор)

1 балл

2.

Соблюдение правил безопасных приемов работы

1 балл

3.

Соблюдение порядка на рабочем месте.

Культура труда

1 балл

4.

Подготовка рабочего места, материала, инструментов

1 балл

5.

Технология изготовления изделия:

- разметка заготовки в соответствие с

чертежом;

- технологическая последовательность

изготовления изделия в соответствии с

чертежом;

- сверление и зенкование

отверстий;

- точность изготовления готового изделия

в соответствии с чертежом;

- качество и чистовая обработка готового

изделия.

39 балла

(5 б.)

(20 б.)

(5 б.)

(5 б.)

(4 б.)

6.

Уборка рабочего места

1 балл

7.

Время изготовления 120 мин.

1 балл

Итого:

45 баллов

№

Последовательность

работы

Графическое изображение

Инструмент

1.

Закрепить заготовку

в патроне.

Подрезать торец. Центровать.

Закрепить с вылетом 130 мм

Токарный станок, патрон, сверло центровочное, подрез

ной резец, штангенциркуль,

линейка.

2.

Поджать центром

Обточить до Ø9^+0,1

на длину 120 мм

Проходной упорный резец, штангенциркуль, линейка

3.

Обточить до Ø8^±0,1

на длину 7 мм

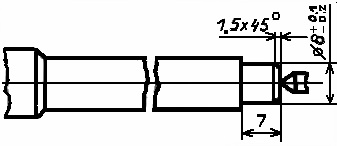

Обточить фаску

1,5*45⁰

Упорный проходной, проходной отогнутый

резцы, штангенциркуль, линейка

4.

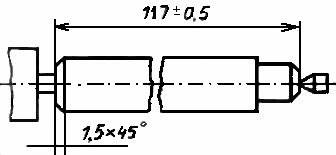

Отрезать заготовку в размер 117 мм

Обточить фаску

1,5*45^о

Отрезной,

штангенциркуль,

Линейка.

5.

Закрепить заготовку

в патроне.

Подрезать торец.

Подрезной резец,

Штангенциркуль

Линейка.

№

п/п

Критерии оценки

Количество

баллов

Номер и Ф.И.О. участника

1.

Наличие рабочей формы (халат, головной

убор, защитные очки)

1

2.

Соблюдение правил техники безопасности.

1

3.

Соблюдение порядка на рабочем месте.

Культура труда

1

4.

Подготовка станка, установка резцов

2

5.

Подготовка заготовки и крепление на

станке

2

6.

Технология изготовления изделия:

- технологическая последовательность

изготовления изделия;

- полировка ручки;

- точность изготовления готового изделия в

соответствии с чертежом;

- качество и чистота обработки готового

изделия

32

(20)

(3)

(5)

(4)

7.

Нарезание резьбы в слесарных тисках

4

8.

Уборка станка и рабочего места

1

9.

Время изготовления

1

Итого:

45
