Дірілді алаңды есептеу

Тапсырма

1. Дірілдіалаңның қозғалыс принціпін және конструкциясын оқып меңгеру.

2. Берілген жүк көтергіштігі, дірілдегіш бөлігінің массасы мен дірілдіалаң тербелісінің амплитудасы бойынша дірілдеткіш дебаланстардың геометриялық өлшемдерін анықтау, дірілдіалаңдағы серіппенің геометриялық өлшемдерді есептеу және бетон қоспасын тығыздау мен дірілдеткіштегі үйкелісті жеңуге керекті қосынды қуаттылықты анықтау.

Жаттығуды орындау тәртібі.

1. Бетонды тығыздауда қолданатын діріл машиналарының тағайындалуы және классификациясы, олардың конструкциясын, әрекеттесу принциптерін, жұмыс теориясы және есептеу тәсілін, сондай-ақ жіктелуін оқып меңгереді [2,9.22]. Берілген дірілдіалаңның, оның әрекеттесу принципіне және кинематикалық сұлбасына сипаттама береді. (8-кесте).

8-кесте

Нұсқалар

Дірілалаңның

жүк көтергіштігі т

Дірілденетін

біліктердің массасы, М,кг

Жетектеуші біліктің айналу жиілігі, n, 1/с

Дірілалаңның тербеліс амплитудасы, А, мм

Дірілалаң серіппелерінің

және дебаланс сандары е, е

1

1,8

720

45

0,6

8

2

2

600

45

0,6

8

3

2

800

46

0,4

4

4

2

350

46

0,7

4

5

4

1440

47

0,6

16

6

4,5

2800

47

0,5

16

7

5

3000

48

0,7

16

8

7

2200

48

0,4

24

9

8

2400

49

0,6

24

10

8

2700

49

0,5

32

11

8

2900

50

0,6

32

12

8

3150

50

0,4

12

13

9

3300

45

0,7

12

14

9,5

4000

45

0,6

16

15

10

4200

46

0,5

16

16

10

4400

46

0,4

16

17

10

4610

47

0,5

16

18

10

4080

47

0,5

32

19

10

3000

48

0,6

16

20

12

4320

48

0,5

32

21

12

4100

49

0,6

32

22

14

4800

49

0,5

32

23

15

5000

50

0,6

32

24

15

3100

50

0,4

16

25

15

3200

45

0,5

16

26

15

6400

45

0,6

64

27

16

5760

46

0,6

64

28

24

8640

46

0,6

64

29

24

5400

47

0,4

64

30

24

5600

47

0,5

32

2. Берілген нұсқалар бойынша (19-сурет) есептік сұлбаларды және есептеулер үшін берілгендерді келтіреді.

Дірілдіалаңның негізгі параметрлерін анықтайды. Бұл үшін дірілбөліктері серіппелерінің және дебаланстың негізгі өлшемдерін, сонымен қатар дірілдіалаң жетегінің электрқозғалтқыш қуатын есептейді.

Алдымен дірілалаңның жұмыс істеуінде пайда болатын серіппелі байланыстар мен кедергілік күштердің бар екенін ескеретін жүйенің тербеліс теңдеуінен, дебаланстардың статистикалық мәліметтерін табады кг,м.

мұндағы m – дебаланстың теңгерілмеген бөлігінің массасы кг;

r – айналу өсінен дебаланстық бөлігінің ауырлық орталығына дейінгі қашықтық (барлық дебаланстың пішіні мен конструкциясының бірдей екендігі жағдайда).

М – дірілдейтін бөліктердің жалпы массасы, кг, алаң қорабы, қалып немесе арматураны, төсеме бөлшекті және бетон араласпасын бекіту үшін платформа-вагонетка қондырғысы;

А – дірілдіалаң столы тербелісінің орташа амплитудасы;

λ – тербеліс амплитудасының күшейу коэффиценті;

α – мәжбүрлі әсерлі сызық бағыты тепе-теңсіздігі күштері Q және дірілдіалаңның жылжуы арасындағы фазаның жылжу бұрышы;

Ф азалық жылжу бұрышы (λ)

бетон араласпасын тығыздауға

шығындалатын қуатты, сонымен

қатар гидравликалық шығындар,

дірілалаңды ауа ортысында

жылдам ауысу кезінде және аспа

серіппелерінің ішкі үйкелісі

және дірілалаңның металл

конструкцияларында пайда болады.

Тік-жанама тербелісті

дірілалаңдарда λ=15-200 қабылдайды,

ал айналмалы тербелісті дірілалаңдар

үшін λ=20....300. Тербеліс амплитудасын күшейту коэффиценті, жүйенің серіппелі байланыстар жүйесін (дірілалаңның аспа серіппелерінің қаттылығы) және жүйенің өзіндік және мәжбүрлік тербелісінің жиілігі қатынасына тәуелдігін сипаттайды.

мұндағы дірілдіалаңның мәжбүрлі тербелісі жиілігі, 1/с; оны жетек электрқозғалтқышы білігінің айналу жиілігіне n тең етіп қабылдайды (8-кесте); - жүйенің өзіндік тербеліс жиілігі, 1/с; мұндағы С-дірілалаң серіппесінің қаттылығы.

Резонанстан кейін режимді тұрақтандыруды қамтамасыз ету үшін дірілалаң тербелісін деп қабылдайды.

А, және М (8-кесте) өлшемдерінің мәнін қоя отырып және резононстан кейінгі режимді λ=1 қабылдап, тепе-теңсіздіктің статистикалық моменті mr мәнін табады.

Сонан соң тепе-теңсіздіктің геометриялық өлшемін анықтайды

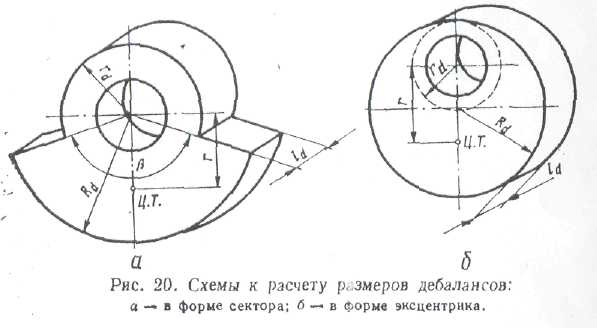

20-сурет. Тепе-теңсіздік өлшемінің есептеуі схемасы

а) сектор үлгісіндегі; б) эксцентрик сұлба үлгісі:

Бір тепе-теңсіздіктің статистикалық моменті, кг.м,

мұндағы m1 – бір тепе-теңсіздіктің массасы, кг; е-тепе-теңсіздік саны (8-кесте). Тепе-теңсіздіктің конструктивті өлшемдерін ала отырып, айналу өсінен тепе-теңсіздіктің ауырлық ортасына дейінгі арақашықтықты, оның массасын m1 және қалыңдығы анықтайды (20-сурет).

Тепе-теңсіздіктің берілген жазық фигурасы үшін айналу өсінен ауырлық ортасына r дейінгі арақашықтық талдау немесе графикалық жолмен табылуы мүмкін. Тепе-теңсіздіктің тік қимасы айналу өсіне үнемі салыстырмалы.

Дөңгелек сақина бөлігі тәрізді тепе-теңсіздік үшін (20-сурет, а-нұсқа)

мұндағы β бұрышы градуспен өлшенеді.

Егер тепе-теңсіздік цилиндр тәріздес ығыстырылған айналу өсі болатын болса, яғни эксцентрикті (20-сурет, б-нұсқа) түрде орындалған болса, онда

Басқа тәріздес тепе-теңсіздіктің ауырлық ортасын анықтау үшін масштабты сызады және тепе-теңсіздіктің жазық фигурасын тығыз қағаздан ояды. Үлгі ине арқылы шеткі нүктелерінің бірінен 900 бұрышпен асылады. Аспалы сызық қиылысы, осы нүктелермен түсірілген ауырлық ортасының орналасуын көрсетеді.

Арақашықтықты r масштаб бойынша табады. Білік диаметрі d≈rd.

Тепе – теңсіздіктің статистикалық моменті және арақашықтық r мәнін біле отырып, тепе-теңсіздік массасын m1 және оның қалыңдығын табады, м; мұндағы -тепе-теңсіздіктің жазық фигура ауданы, м2; ρ-тепе-теңсіздік материалының тығыздығы (болат үшін ).

Тепе-теңсіздік өлшемін келесі шектеулерде қабылдау ұсынылады:

Rd = 0,12....0,16м; =0,06....0,12м; 90....1800.

Содан-соң дірілалаңының тірек серіппелерінің конструтивтік өлшемдерін анықтайды. Бір массалы жүйенің өзіндік тербеліс жиілігі , бұдан дірілалаң аспасының серіппелі қаттылығы Н/м.

болғандықтан тең.

Бір серіппенің қаттылығы , мұндағы -серіппе саны (8-кесте)

Серіппенің геометриялық өлшемдеріне сүйене отырып, берілген қаттылыққа сәйкес келетін, оның жұмысшы орамдарының санын Z табады,

Мұндағы Gст=8,5 · 104 – болат жылжуы моделі, Па; d-серіппе сымтемірі диаметрі, м; D≈0,15....0,3м-серіппе диаметрі (D/d≥4 шарты сақталуы қажет).

Бетон араласпасын тығыздау үшін қажетті қуат, Вт,

мұндағы -дірілалаңының жетекші білігінің бұрыштық жылдамдығы. Тепе-теңсіздік білігінің тербеліс подшипниктерінің үйкелісін жеңіп өту үшін қажетті қуат, Вт, ,

м ұндағы d≈0.006....0.1м – тербеліс подшипнигінің ішкі сақинасының жүгіру жолының диаметрі; Fуй=μQ-подшипниктердегі үйкеліс күші (21-сурет) μ=0,005 – келтірілген тербелістің үйкеліс коэффиценті; Q=mrω2-мәжбүрлеуші күш.

Тербеліс подшипниктерінің үйкеліс қуаты, Вт,

Электрқозғалтқыщтың қосынды есептік қуаты, кВт,

Мұндағы η=0,9....0,05-жетектің пайдалы әсерлік

коэффиценті.
