Жаттығуды орындау тәртібі

1. Арматураларды керу және үздіксіз орау үшін машиналарын есептеу әдістері және жұмысы, конструкциясы, тағайындалуымен танысу (3,5,12). Берілген машинаның жұмысы және конструкциясына қысқаша сипаттама беру (6-кесте), машинаның жұмыс істеу және арматура сымын беру сұлбасын сызу.

2. Тұрақты күшпен сымтемірді керу кезінде жұмысшы органдардың әртүрлі жағдайлары үшін төңіректегі күштерді графоаналитикалық әдіспен анықтау. Есептеу айнамалы қозғалысты жұмысшы органдары бар машиналар үшін жүргізілді.

Бұл үшін формат А2 сызу қағазы парағында (594 х 420мм) нақты масштабта, жоспарда берілген өлшеммен бөлшек сызады (ұзындығы және ені а, м) және бұйым бойымен орау кезіндегі сымтемір жағдайы ескеріледі (17-сурет). Бұйым өлшемі а және b және сымды керу күші, Т 6-кестеде берілген. Жұмысшы органдарының айналу өсінен пинол немесе пантографқа дейінгі қашақтық, сымтемір берілітін, ОВ = а+ .

Барлық мәтіндік және есептік материалдар, сонымен қатар машинаның кинематикалық сұлбасын дәптерге, ал графикалық материалдарды сызба түрінде орындайды (17 - сурет).

6-кесте. Жұмысшы органдары айналмалы қозғалыста істейтін арматуралық орау машиналарын есептеуге бастапқы берілгендер.

Нұсқалар	Сымтемірді керу күші Т,кН	Бұйымның ені а, м	Бұйымның ұзындығы b, м	Жұмысшы органның айналуының бұрыштық жылдамдығы , рад/с
1	16	3	6,8	0,2
2	16,2	3,1	6,6	0,3
3	16,4	3,2	6,4	0,4
4	16,6	3,3	6,2	0,2
5	16,8	3,4	6	0,3
6	17	3,5	5,8	0,4
7	17,2	3,6	5,5	0,2
8	17,4	3,7	5,4	0,3
9	17,6	3,8	5,2	0,4
10	17,8	3,9	5	0,2
11	18	4	4,8	0,3
12	18,2	4,1	4,6	0,4
13	18,4	4,2	4,4	0,2
14	18,6	4,3	4,6	0,3
15	18,8	4,4	4,8	0,4
16	19	3	5	0,2
17	19,2	3,1	5,2	0,3
18	19,4	3,2	5,4	0,4
19	19,6	3,3	5,6	0,2
20	19,8	3,4	5,8	0,3
21	20	3,5	6	0,4
22	16,1	3,6	6,2	0,2
23	16,3	3,7	6,4	0,3
24	16,5	3,8	6,6	0,4
25	16,7	3,9	6,8	0,2
26	16,9	4	4	0,3
27	17,1	4,1	4,1	0,4
28	17,3	4,2	4,2	0,2
29	17,5	4,3	4,3	0,3
30	17,7	4,4	4,4	0,4

Тік бұрышты бұйымның периметрі бойынша сымтемірді орау сұлбасын қабылдайды және бұйымды 5-8 жағдайында сызады, бұл кезде аумақтық күштер Р минималды және максималды болады. Барлық таңдалған жағдайдағы қалып үшін графикалық сәйкестендірілген масштабтағы күштер мәнін және сымтемірді керудің тұрақты күші (Т) кезінде бағытталған аумақтық күшін (Р) табады (6-кесте).

Жылдамдықты жоспарлау әдісімен таңдалған масштабта сымтемірді тарту жылдамдығын, (В нүктесінің обсолютті жылдамдығы) столдың барлық қабылданған жағдайы үшін анықтайды.

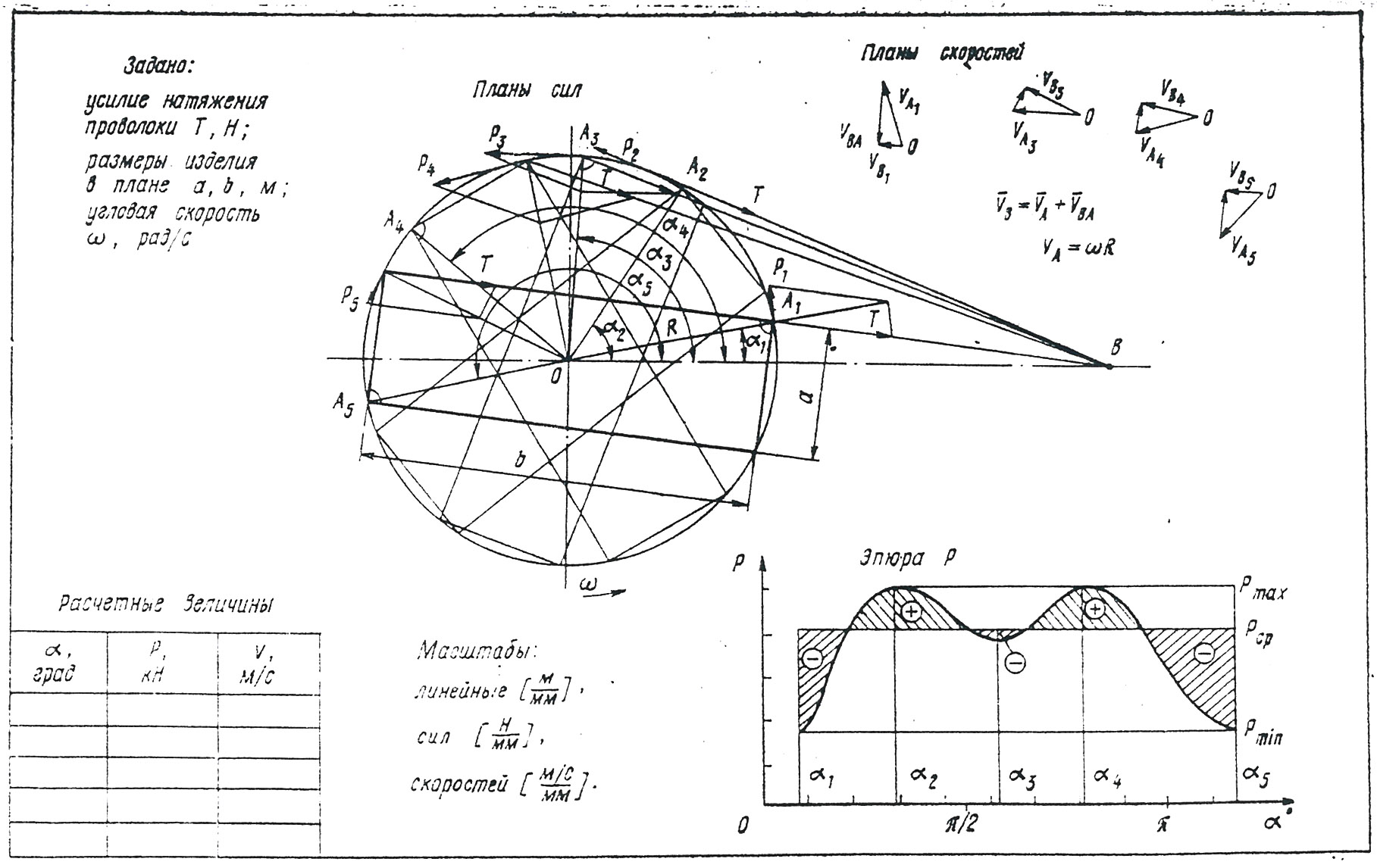

Аумақтық күштер өзгерісінің графигін – Р эпюрасын жұмысшы органның бұрылу бұрышына тәуелділігіне байланысты тұрғызады (17-сурет).

Эпюрада Р орташа мәнін және максималды, минималды мәндерін анықтайды. Аумақтық күштің орташа мәнін ордината бойынша жұмысшы органның жарты айналымында табады, ол ауданды теңдей бөледі, иілген қисық (Р) өзгеріс болады. Барлық есептік өлшемдер (α,P,v) сызбадағы кестеге жазылады.
