4 - Жаттығу
Үздіксіз қозғалыстағы екі білікті күрекшелі араластырғыштың есебі.
Тапсырма
Екі білікті күрекшелі араластырғышты есептеу әдістерін және пайдалану негізін, принциптерін, конструкицяларын оқып үйрену.
Берілген бетон араластырғыштың өнімдімдігін есептеу.
Күрекше білігіне және араластырғыш күрегіне әсер етуші күштерді анықтау.
Электрқозғалтқыш жетегінің қуатын анықтау.
Жаттығуды орындау тәртібі
1. Үздіксіз қозғалыстағы екі білікті күректі араластырғыштың қолдану аймағын, оның құрылысын, жұмыс процесін, пайдалану негіздерін және есептеу әдістерін оқып үйренеді [1, 3, 6, 9, 13, 20].
Берілген бетон араластырғыштың конструкциясын және жұмыс істеу принципін қысқаша жазады (кесте 5), оның конструктивтік және кинематикалық сұлбасын сызады.
2. Бетон араластырғыштың өнімділігін, күрекшелі білік үзілісті ұсынылатынына сүйене отырып анықтайды; онда бір күректі біліктің өнімділігі материал қабатының көлденең қимасы ауданының қосымша факторларды ескере отырып ағын жылдамдығына көбейтіндісіне тең.
Екі білікті күректі араластырғыштың өнімділігі, м3 /с,
мундағы:
-
шұнғыл тектес сыйымдылығы бар денені
бетон араласпа мен толтыру коэффициенті
(кесте 5);
k =0,6 ... 0,8 қеністікті екі біліктің қалақшалары мен жабылуын ескеретін араласпалы кері қайтару коэффициенті
Күрекшелердің радиалды жазықтықтағы проекциясының ауданы, м2
,
мұндағы
- аумағы бойынша (кесте 5) күректің жұмысшы
жазықтығындағы доға ұзындығына
(16-сурет) тәуелді коэффициент
R және r – күрек айналысының сыртқы және ішкі радиусы, м (5 кесте).
есептеудің схемасы.

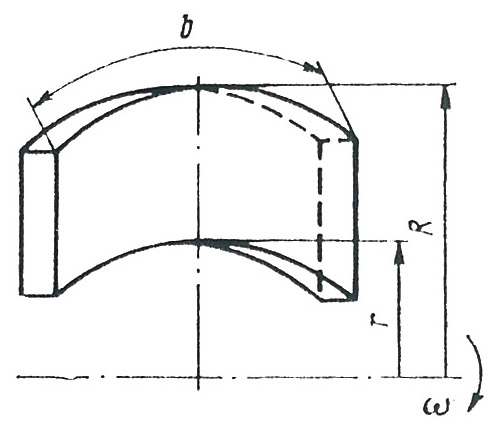

16 Сурет. Күректі араластырғыштың өнімділігін
№5 кесте Екі білікті күректі бетон араластырғыштарды
есептеуге бастапқы берілгендер
Нұсқалар
|
Күрек айналасының сыртқы радиусы R, мм |
Күрек айналасының ішкі радиусы r, мм |
Күрек еңісінің орташа бұрышы α, град |
Аумағы бойынша күректің ұзындық коэффициенті ψ |
Толтыру коэффициенті φ |
Екі білік үшін қалақшалар саны і |
Күректі біліктің бұрыштық айналу жылдамдығы ω, рад / с |
Кронштейн ені bk , мм |
Кронштейн айналысының сыртқы радиусы R1, мм |
Кронштейн айналысының ішкі радиусы r1, мм |
1 |
150 |
70 |
45 |
0,08 |
0,5 |
28×2 |
6,8 |
35 |
70 |
40 |
2 |
152 |
72 |
43 |
0,07 |
0,47 |
28×2 |
6,8 |
35 |
72 |
42 |
3 |
154 |
74 |
41 |
0,066 |
0,45 |
28×2 |
6,9 |
36 |
74 |
44 |
4 |
156 |
76 |
40 |
0,063 |
0,42 |
28×2 |
6,9 |
36 |
76 |
46 |
5 |
158 |
78 |
39 |
0,06 |
0,4 |
30×2 |
7 |
37 |
78 |
48 |
6 |
160 |
80 |
38 |
0,057 |
0,36 |
30×2 |
7 |
37 |
80 |
50 |
7 |
162 |
82 |
37 |
0,055 |
0,33 |
32×2 |
7,1 |
38 |
82 |
59 |
8 |
164 |
84 |
36 |
0,05 |
0,3 |
32×2 |
7,2 |
39 |
84 |
54 |
9 |
167 |
80 |
45 |
0,08 |
0,5 |
23×2 |
7,3 |
40 |
80 |
45 |
10 |
169 |
82 |
44 |
0,076 |
0,47 |
23×2 |
7,3 |
41 |
82 |
47 |
11 |
171 |
84 |
43 |
0,074 |
0,44 |
23×2 |
7,4 |
42 |
84 |
49 |
12 |
173 |
86 |
42 |
0,07 |
0,4 |
25×2 |
7,4 |
43 |
86 |
51 |
13 |
175 |
88 |
41 |
0,065 |
0,36 |
25×2 |
7,5 |
44 |
88 |
53 |
14 |
177 |
90 |
40 |
0,06 |
0,36 |
27×2 |
7,5 |
45 |
90 |
55 |
15 |
179 |
92 |
39 |
0,055 |
0,32 |
27×2 |
7,6 |
46 |
92 |
57 |
16 |
180 |
94 |
38 |
0,05 |
0,3 |
27×2 |
7,6 |
47 |
94 |
59 |
17 |
295 |
200 |
45 |
0,08 |
0,5 |
32×2 |
5,7 |
70 |
200 |
80 |
18 |
297 |
202 |
44 |
0,078 |
0,48 |
32×2 |
5,7 |
71 |
202 |
82 |
19 |
299 |
204 |
43 |
0,074 |
0,46 |
32×2 |
5,8 |
72 |
204 |
84 |
20 |
301 |
206 |
42 |
0,07 |
0,44 |
34×2 |
5,8 |
73 |
206 |
86 |
21 |
303 |
208 |
41 |
0,065 |
0,4 |
34×2 |
5,9 |
74 |
208 |
88 |
22 |
305 |
210 |
40 |
0,06 |
0,37 |
34×2 |
5,9 |
75 |
210 |
90 |
23 |
307 |
212 |
39 |
0,057 |
0,35 |
36×2 |
6 |
76 |
212 |
92 |
24 |
309 |
214 |
38 |
0,055 |
0,3 |
36×2 |
6 |
77 |
214 |
94 |
25 |
395 |
270 |
45 |
0,05 |
0,5 |
32×2 |
5 |
90 |
270 |
120 |
26 |
396 |
271 |
43 |
0,048 |
0,47 |
33×2 |
5,1 |
92 |
271 |
121 |
27 |
397 |
272 |
41 |
0,046 |
0,44 |
33×2 |
5,2 |
94 |
272 |
122 |
28 |
398 |
273 |
39 |
0,044 |
0,4 |
35×2 |
5,3 |
96 |
273 |
123 |
30 |
400 |
275 |
35 |
0,04 |
0,3 |
35×2 |
5,5 |
100 |
275 |
125 |
Материал араластырғыштың өсі бойынша қозғалу жылдамдығы, м/с,
,
мұндағы:
-
күректің бұрандамалы сызықтың қадамы,
- күректі біліктің бұрыштық айналу жылдамдығы, рад/с (5 кесте).
Өз
кезегінде,
;
-
орташа еңістік бұрыш, град, орташа
радиуспен
(5 кесте) салыстырмалы шнектің бұрандалы
сызығы.
Онда
Екі білікті күректі араластырғыштың өнімділігін анықтау үшін осы өлшемдердің мәнін формулаға қойғанда, м3/с, есептік формула аламыз.
