Шығыршықты бетон араластырғышты есептеу.

Тапсырма

1. Конструкциясын, әсер ету приципін, пайдалану негізін және роторлы бетонараластырғыштарды есептеу әдістерін үйрену.

2. Берілген бетонараластырғыштың қуаттылығын есептеу.

3. Араластырғыштың күрегіне әсер ететін күшті анықтау.

4. Электрқозғалтқышты іске қосатын қуаттылықты анықтау керек.

Жаттығуды орындау тәртібі.

1. Роторлы бетонараластырғыштың тағайындалуы, құрылысы, жұмысшы процесі, пайдалану негізі және есептеу әдістерін оқып үйренеді [1,3,9,20]. Конструкцияның қысқаша түсініктемесі мен берілген бетон араластырғыштың жұмысын (4-кесте), оның кинематикалық және конструктивтік схемаларына қысқаша анықтама береді.

2. 2-жаттығудағы айтылған әдіс бойынша бетонараластырғыштың өнімділігін анықтайды..

3. Кедергілікке қарсы Н, Ньютон-Карман [9] формуласы бойынша әрбір күректің қозғалысына қарсы күшті анықтайды

,

мұндағы С=3.......9 бетон қоспасының беттік қарсыласу коэффициенті, ол бетон қоспасының қозғалмалық қасиетіне байланысты (пластинаның бетон қоспасы үшін азмағыналы, ал үлкен мағыналы қатты бетон қоспасы үшін); - ауыр толтырғыштар негіздегі бетон үшін бетон араласпасының тығыздығы F- қозғалыс бағытына перпендикулярлы жазықтықтағы күректің проекциялық ауданы, м²

,

мұндағы h-күректің жұмысшы биіктігі, м (4-кесте); r₂ мен r₁- күрек соңының айналу радиусы (12-сурет) (конструктивті схемалар масштабы бойынша анықталады, себебі 4-кестеде күрек айналымының тек орташа радиусы ғана көрсетілген); бетон қоспасымен салыстырғандағы күректің жалдамдығы, м/с.

4-кесте. Шығыршықты бетонараластырғыштарды есептеуге керекті бастапқы көрсеткіштер

Варианттары	Ыдыстың диаметрі Dмм	Жүргізушінің айналу радиусы R,vv	Күректің айналу радиусы r, мм	Күректің ұзындығы l,мм	Күректің көлбеулік бұрышы x, град	Күрек биіктігі, h, мм	Жүргізушінің айналу бұрыштық жылдамдығы w1, рад/с	Күректің айналуындағы бұрыштық жылдамдық w2, рад/с	Күрек саны, k
1	2	3	4	5	6	7	8	9	10
1	1250		400	200	40	130		3,0	4
2	1260		390	190	35	140		2,9	4
3	1270		380	180	30	150		2,8	4
4	1280		370	170	25	160		2,7	4
5	1250		400	220	40	140		3,2	4
6	1260		410	230	35	150		3,1	4
7	1270		420	240	30	160		3,0	4
8	1280		430	250	25	170		2,9	4
9	1250		400	240	40	150		3,5	4
10	1260		400	245	35	160		3,4	4
11	1270		400	250	30	170		3,3	4
12	1280		400	255	25	180		3,2	4
13	1800		570	260	40	160		3,0	5
14	1810		580	250	35	170		2,9	5
15	1820		290	240	30	180		2,8	5
16	1830		600	230	25	190		2,7	5
17	2200		750	280	35	170		2,6	7
18	2210		760	270	30	180		2,5	7
19	2220		770	260	25	190		2,4	7
20	2230		780	250	20	200		2,3	7
21	2170	600	150	300	30	250	0,31	2,6	4
22	2180	600	150	280	25	270	0,32	2,4	4
23	2190	600	150	260	20	290	0,33	2,2	4
24	2200	600	150	240	15	310	0,34	2,0	4
25	2580		870	350	30	210		2,0	7
26	2590		880	360	25	220		1,9	7
27	2600		890	370	15	230		1,8	7
28	2580		880	400	30	220		2,0	7
29	2590		890	410	25	230		1,9	7
30	2600		900	420	15	240		1,8	7

Қанша айтқанымен күректің төңірегіндегі жылдамдық - ауыспалы шама және ол оның айналу радиусына байланысты. Ондай болған жағдайда бетон қоспасының қарсыласу күшін, Н, мына формула арқылы табады:

(13-сурет) немесе

Егер бетон араластырғышта бірнеше күрекше болса, ыдыс өсінен әртүрлі қашықтықта центрлес дөңгелекпен айналатын болса, онда кедергі күші Р әрбір күрекшеге жеке анықталады. Күректері планетарлы қозғалыстығы шығыршықты бетонараластырғыштарда, күрекшеге түсетін күшті есептеуде (мысалыға, С-951 және СБ-62 типтес бетонараластырғыштарда) жұмысшы бөлшектің қозғалысы күрделі екенін ескереді.

Бетон қоспасындағы күрек қозғалысының қарсыласу күші былайша анықталады.

мұндағы ω- жүргізушінің айналуындағы бұрыштық жылдамдық, рад/с (4-кесте); ω₂- күрекшенің күрекшеұстағыштың осі төңірегінен айналғандағы бұрыштык жылдамдық, рад/с. (4-кесте); R мен r күрек ұстағыштың (14 сурет) ыдыс пен күректің күрек ұстағыштың осі төңірегінен айналуына сай келетін, радиустары, м (4-кесте); l-күректің үзындығы, м (4-кесте); cos β-күрек жағдайының әрбір уақыт моментіне бағынышты функция. Күрекшеге түсетін ең үлкен күш (P max) cos β=1 болғанда орын алады, ол P_min cos β=-1 болғанда; і=ω₂/ω₁-берілетін сандар

4. Күрекше айналысы центрлес шығыршықты бетон араластырғыштағы күрекшені айналдыруға керекті қуаттылық (12-сурет), Вт, мына түрде анықталады.

мұндағы күрек айналымының кедергілік моменті (13-сурет) Н·м;

мұндағы k-күрекше саны (1-кесте)

Бұл жағдайда электрқозғалтқыштың қуаттылығы, кВт,

N= ,

мұндағы η=0,8 –қозғалыс беретін коэффициенттің пайдалы әсер коэфициенті. Планетарлы қозғалысты қоректері бар роторлы бетонараластырғыш күректері айналуының берілу қуатын анықтау үшін (Мысалы, СВ-62) күректердің айналу кезіндегі кедергі күшінен басқа, бетон қоспасының кесенін түбіне қатысты сырғанауы да ескеріледі (9).

Бетон араласындағы күректің айналуы үшін керекті қуаттылық, Вт,

N₁ =M_opω₂ k,

Мұндағы M_op=r(P_max+P_min)/2.

P_max пен P_min күштереді роторлық араластырғыштарды есептеуден анықтайды, ал r мағынасын (14-Суреттегі) масштаб бойынша табады.

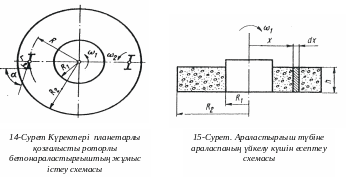

Бетон қопасының ыдыс түбіндегі үйкеліс күштері жеңуге керекті қуаттылықты (15-Сурет), Вт мына формуламен анықтайды.

N₂=M_үй ,

M_үй= ,

M_үй= ,

мұндағы R₁ мен R₂ ыдыстың дөңгелек кеңістігіндегі радиустер м (14 сурет); 24 кН/м³- бетон қоспасының меншікті салмағы; f =0,8- бетонның болатқа үйкелу коэффициентті; h=күректің жұмысшы биіктігіне тең, бетон қоспасы қабатының қалыңдығы (4-кесте).

Электрқозғалытқыштың қосынды қуаттылығы, кВт.

N= ,

мұндағы =0,85-0,90 қозғалысқа келтірудің пайдалы әсередегі коэффициентті.
