Лабораторная работа № 18

ТЕМА: Стек протоколов TCP/IP

ЦЕЛЬ РАБОТЫ: Изучение протокола межсетевого взаимодействия (IP)

В основе функционирования сети Интернет заложены протоколы TCP/IP. Основные протоколы семейства TCP/IP приведены на рисунке, согласно которого одни протоколы верхнего уровня (например, Telnet и FTP) зависят от ТСР, а другие (например, TFTP и RPS) — от UDP. Большинство из них используют только один из этих транспортных протоколов, но некоторые (например, DNS) — оба.

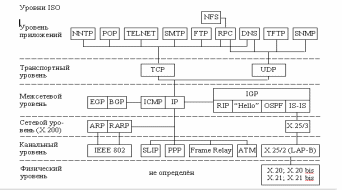

Рисунок Основные протоколы семейства TCP/IP:

NFS — Network File System — сетевая файловая система;

NNTP — Network News Transfer Protocol — протокол сетевой передачи новостей;

РОР — Post Office Protocol — протокол почтового отделения;

TELNET — Terminal Networking — протокол и программные средства, позволяющие подключаться к удалённой машине и работать с ней через эмулируемый терминал;

SMTP — Simple Mail Transfer Protocol — простой протокол электронной почты;

FTP — File Transfer Protocol — протокол передачи файлов;

RPC — Remote Procedure Call — вызов удалённых процедур;

DNS — Domain Name Service — служба именования доменов;

TFTP — Trivial File Transfer Protocol — простейший протокол передачи файлов;

SNMP — Simple Network Management Protocol — простой протокол управления сетью;

TCP — Transmission Control Protocol — протокол управления передачей данных;

UDP — User Datagram Protocol — протокол пользовательских дейтаграмм;

EGP — Exterior Gateway Protocol — протокол внешней маршрутизации;

BGP — Border Gateway Protocol — протокол граничных маршрутизаторов;

IP — Internet Protocol — межсетевой протокол;

ICMP — Internet Control Message Protocol — межсетевой протокол управляющих сообщений;

IGP — Interior Gateway Protocol — внутренний протокол маршрутизации;

RIP — Routing Information Protocol — протокол для передачи маршрутной информации;

“Hello” — реализация протокола внутренней маршрутизации;

OSPF — Open Shortest Path First — открытый протокол предпочтения кратчайшего пути;

IS-IS — Intermediate System to Intermediate System Protocol — протокол маршрутизации, выполняющий маршрутизацию данных IP и МОС;

ARP — Address Resolution Protocol — протокол преобразования адресов;

RARP — Reverse Address Resolution Protocol — протокол обратного преобразования адресов;

Х.25/3 — протокол пакетного уровня сети передачи данных;

IEEE 802 — стандарт локальных сетей;

SLIP — Serial Line Internet Protocol — межсетевой протокол для последовательного канала;

РРР — Point-to-Point Protocol — протокол “точка-точка”;

Frame Relay — сетевой механизм для быстрой пересылки кадров;

ATM — Asynchronous Transfer Mode — режим асинхронной пересылки;

Х.25/2 (LAP-B) — протокол для управления передачей кадров (Link Access Procedures Balanced — сбалансированные процедуры доступа к каналу);

Х.20; Х.20 bis — сопряжение оборудования обработки данных с асинхронными модемами;

Х.21; Х.21 bis — сопряжение оборудования обработки данных с синхронными модемами.

Физический и канальный уровень

Стек TCP/IP не подразумевает использования каких-либо определенных протоколов уровня доступа к среде передачи и физических сред передачи данных. От уровня доступа к среде передачи требуется наличие интерфейса с модулем IP, обеспечивающего передачу IP-пакетов. Также требуется обеспечить преобразование IP-адреса узла сети, на который передается IP-пакет, в MAC-адрес. Часто в качестве уровня доступа к среде передачи могут выступать целые протокольные стеки, тогда говорят об IP поверх ATM, IP поверх IPX, IP поверх X.25 и т.п.
