Режимы сигнализации

Различают три разновидности сигнализации:

• абонентскую (в интерфейсе "пользователь-сеть");

• внутристанционную (между модулями АТС);

• межстанционную (между АТС, узловыми станциями, сетевыми базами данных, между станциями и центрами технической эксплуатации, между узлами разных сетей).

Рисунок . Общеканальная сигнализация в цифровой сети

Совокупность каналов сигнализации и оконечных (Signaling Point, SP) и транзитных пунктов сигнализации (Transfer Signaling Point, STP) образует сеть сигнализации. Эта сеть является транспортной системой не только для доставки сигнальных сообщений в сетях с коммутацией каналов, но и для обмена данными тарификации разговоров, технической эксплуатации, административного управления, управления процессами подготовки и предоставления дополнительных видов обслуживания (ДВО) и других.

Пункты сигнализации могут обмениваться сообщениями по одному из трёх способов:

- связанному;

- несвязанному;

- квазисвязанному.

Примеры режимов сигнализации в сигнальной сети показаны на рисунке. При построении сигнальной сети по связанному способу (a) конфигурация ее повторяет конфигурацию сети информационных каналов для передачи речевой информации или данных. Затраты на создание сигнальной сети должны быть минимизированы, поэтому ее построение по первому способу рационально только при достаточно высоком тяготении между станциями телефонной сети общего пользования или ISDN.

Если тяготение между двумя станциями телекоммуникационной сети невелико, то сеть сигнализации строят по квазисвязанному способу ( b). В этом случае сигнальные сообщения между двумя рассматриваемыми пунктами сигнализации всегда проходит по заранее заданному маршруту через один или несколько транзитных пунктов сигнализации, то есть в сигнальном маршруте будет задействовано не менее двух звеньев сигнализации.

В пунктах сигнализации SP_f и SP_k имеются подсистемы пользователей (то есть в них происходит генерация и обработка сигнальных сообщений), а в транзитных пунктах сигнализации STP_m и STP_n подсистемы пользователей могут быть не представлены, то есть здесь должны выполняться функции хотя бы трех нижних уровней протокольной модели ОКС № 7 (управление сетью сигнализации, защита от ошибок, управление передачей битов по физическому каналу). Эти функции реализуются подсистемой передачи сообщений ППС (Message Transfer Part, MTP). Каждый SP или STP должен иметь уникальный в данной сигнальной сети код (КПС).

Рисунок . Примеры режимов сигнализации

Сигнальные сообщения от одного SP к другому могут направляться, в зависимости от состояния элементов сети, по разным маршрутам, если таковые имеются.

Рисунок . Структура сигнальной сети

Функции системы сигнализации

Задачи формирования и обмена сигнальными сообщениями реализуются двумя подсистемами:

- подсистемой пользователя - ПП (User Part, UP) и

- подсистемой передачи (переноса) сообщений - ППС (Message Transfer Part, MTP).

Подсистема пользователя ППа формирует сигнальное сообщение и передает его сетевому уровню. Здесь к нему добавляются служебные данные. Так формируется пакет сетевого уровня. Служебные данные предназначены для решения задач выбора маршрута и звена в нем, а также для привязки сигнального сообщения к конкретной подсистеме пользователей. Далее пакет передается в выбранное звено сигнализации, где к нему добавляются новые служебные данные. Так формируется кадр уровня звена сигнализации, который называется сигнальной единицей (СЕ).

Подсистемы пользователей могут формировать сообщения разной длины. Поэтому сигнальные единицы имеют переменную длину. В звене сигнализации могут формироваться три типа СЕ:

- значащие - ЗНСЕ (MSU);

- состояния звена сигнализации - СЗСЕ (LSSU);

- заполняющие - ЗПСЕ (FISU).

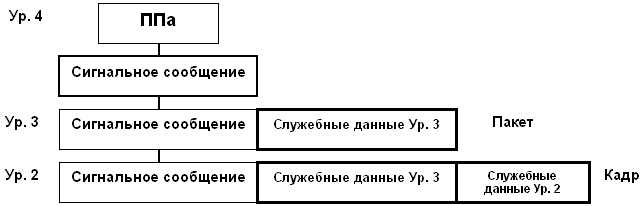

Рисунок. Формирование пакета и кадра в ОКС № 7

Значащие сигнальные единицы (ЗНСЕ) содержат либо сигнальные сообщения, либо команды управления элементами сети сигнализации. Если ЗНСЕ сформирована для управления трафиком, маршрутом или звеном сигнализации, то она не содержит пользовательских данных. Значащие СЕ переносят сигнальные сообщения пользователей между любыми двумя SP сигнальной сети.

Сигнальная единица состояния звена сигнализации переносит данные только между корреспондирующими звеньями двух смежных SP (например, между SPn и SPm на рисунке). С помощью СЗСЕ обеспечивается оповещение удаленной стороны ЗС о невозможности принимать данные из-за блокировки уровнем 3 или оператором.

Заполняющая СЕ тоже передается только в ЗС между смежными SP и позволяет контролировать исправность звена сигнализации при отсутствии требований на передачу ЗНСЕ и СЗСЕ. В форматах всех СЕ имеются одинаковые поля, обеспечивающие безошибочную передачу кадров.

Сигнальные единицы передаются независимо в каждом направлении между смежными SP, как показано на рисунке.

Рисунок. Обмен сигнальными единицами по звену сигнализации

Сообщение пользователя состоит из собственно сигнальных данных, характеризующих текущий этап установления или разъединения соединения и адресной информации (кодов пункта назначения - КПН (Destination Point Code ,DPC) и исходящего пункта - КИП (Origination Point Code, OPC)).

Формат сигнальной единицы разделён на поля. У всех 3-х типов СЕ имеется общий набор полей, которые обеспечивают безошибочную передачу информации в сигнальной сети. Характеристика этих полей будет дана ниже.
