Глава V

СОРТА КИНОПЛЕНОК

И КИНОСЪЕМОЧНАЯ АППАРАТУРА

1. КИНОПЛЕНКИ ДЛЯ ЛЮБИТЕЛЬСКИХ СЪЕМОК

Для съемки любительских фильмов пригодны разнообразные типы кинопленок, выпускаемых отечественной промышленностью. Кинолюбители, снимающие узкопленочными аппаратами, часто пользуются обращаемой кинопленкой, которая используется также в профессиональном кинематографе при съемках хроникальных, документальных, телевизионных и других фильмов. Художественные фильмы и отдельные фильмы любительских коллективов снимаются на негативную кинопленку. В случае, если съемка производится на 16-мм кинопленку с последующим переводом изображения на 35-мм кинопленку, применяется обращаемая кинопленка.

Для того чтобы разобраться в ассортименте кинопленок, надо сначала познакомиться с показателями, характеризующими их светочувствительные свойства. Это позволит заранее представить себе, какой результат получится при тех или иных условиях киносъемки и обработки пленки. На упаковке кинопленки обычно указаны ее тип, светочувствительность, степень контрастности, название сорта кинопленки по ее светочувствительности.

Наиболее приемлемыми для кинолюбителей являются изопан-хроматические кинопленки, чувствительные ко всему спектру видимых лучей. Их следует обрабатывать в полной темноте. При работе 8-мм кинокамерой с проявлением кинопленки по методу обращения лучше использовать обращаемые изопанхроматические кинопленки.

Цветопередачей называют воспроизведение цветов различных предметов средствами черно-белой фотографии, где тот или иной цвет объекта соответствует различной степени почернения светочувствительного опоя. При правильной цветопередаче те участки объекта, которые кажутся темными (синий и фиолетовый), на позитиве получаются темно-серыми, а участки светлых тонов (желтый и красный) на позитиве получаются светло-серыми или белыми. На упаковке кинопленки всегда указывается номер эмульсии (номер полива партии кинопленки). Кинопленки с одинаковыми характеристиками, по с различными номерами эмульсии могут несколько отличаться друг от друга по чувствительности и контрастности. Поэтому рекомендуется приобретать сразу таксе количество кинопленки одного размера эмульсии, чтобы ее хватило на задуманный фильм. Для кинолюбителей, работающих с кинопленкой шириной 16; 8; 2X8; С8 и 2 X С8 мм. выпускается большое количество различных типов черно-белых и цветных обращаемых кинопленок.

Выбирая обращаемую кинопленку, необходимо руководствоваться тем же правилом, что и при выборе негативной кинопленки. Нужно использовать кинопленку, отвечающую своей светочувствительностью условиям освещения снимаемого объекта. Для съемки натуры следует выбирать кинопленку малой и средней светочувстви-

44

тельности, для съемок в павильоне или в помещении — высокой светочувствительности.

Ниже приводятся некоторые типы кинопленок, выпускаемых нашей промышленностью и пригодных для кинолюбителей.

04-45 — обращаемая черно-белая кинопленка средней светочувствительности — 45 единиц ГОСТ. Она имеет коэффициент контрастности Y⁼l>0—1,2; высокую разрешающую способность—(—75) — (—85) лин/мм, небольшую фотографическую широту—1,05. Эта пленка не может быть использована как негативная, так как имеет противоореольный слой, который удаляется только в отбеливающем растворе при проявлении с обращением, т. е. получается позитивная фильмокопия в единственном экземпляре для кинопроекции.

Выпускается шириной: 8; 2X8; 2 X 8С и 16 мм, перфорированная, намотанная на катушки для зарядки на свету.

04-45 типа Л — обращаемая черно-белая кинопленка средней светочувствительности — 45 единиц ГОСТ. Предназначена для съемок в основном при дневном свете, но может применяться и при искусственном освещении лампами накаливания. При этом номинальная светочувствительность будет составлять 32 единицы ГОСТ. Кинопленка имеет лучшие по сравнению с кинопленкой 04-45 показатели максимальной и минимальной оптической плотности, коэффициент контрастности у⁼ 1,2—1,6, большую разрешающую способность — (—92) лин/мм.

Выпускается шириной: 1X8 мм в рулонах по Юм; 2X8 мм в рулонах по 7,5 м; 16 мм в рулонах по 15 и 30 м.

ОЧ-180 — обращаемая черно-белая кинопленка высокой светочувствительности— 180 единиц ГОСТ. Коэффициент контрастности такой же, как у 04-45, но несколько меньше разрешающая способность Имеет противоореольный слой.

Выпускается шириной: 2 X 8; 2 X 8С и 16 мм, перфорированная, намотанная на катушки для зарядки на свету.

Черно-белые негативные кинопленки¹

НК-1—г.инопленка малой светочувствительности—11 единиц ГОСТ, для дневного освещения. Мелкозернистая, с хорошей градацией изображения.

НК-2 — кинопленка светочувствительностью 32 единицы ГОСТ— для дневного освещения и 26 единиц — для освещения лампами накаливания. Мелкозернистая.

НК-3 —кинопленка светочувствительностью 90 единиц ГОСТ — для дневного освещения и 65 единиц — для ламп накаливания. Зернистость невелика; применяется для съемки любых объектов как при дневном, так и при искусственном освещении.

НК-4 (В4)—кинопленка светочувствительностью 350 единиц ГОСТ — для дневного освещения и до 500 единиц — для ламп накаливания. Широко применяется для хроникальной съемки при малой освещенности. Значительная зернистость, а также повышенная чувствительность к красной зоне спектра ограничивают ее применение для съемки объектов, у которых недопустимы зернистая структура или неточная тональная передача красных деталей.

¹ Кинопленки НК-1, НК-2, НК-3 и НК-4 — совершенные тонкослойные пленки с повышенной противоореольной защитой и улучшенными фотографическими характеристиками — выпускаются взамен ранее выпускавшихся негативных пленок КН.

45

Цветные обращаемые кинопленки

ЦО-22Д и ЦО-32Д — цветные обращаемые кинопленки, сбалансированные для летнего полуденного солнечного света. Экспонировать эти пленки нужно как негативные соответственной светочувствительностью в 22 и 32 единицы ГОСТ. Все обращаемые цветные пленки довольно контрастны. Контрастность пленки ЦО-32Д — (—1,8) — (—2,2). Разрешающая способность 60 лин/мм. Фотографическая широта— (—1,2).

ЦО-90Л — цветная обращаемая кинопленка, сбалансированная для света ламп накаливания. Киносъемка при дневном свете может производиться с применением конверсионного светофильтра. Кинопленка ЦО-90Л предназначается для съемки телевизионных и любительских фильмов. Экспонировать ее следует как черно-белую негативную чувствительностью 90 единиц ГОСТ.

Выпускается шириной 16; 2X8; 2 X 8С и 8С мм.

ЦО-5 — цветная обращаемая малочувствительная кинопленка, сбалансированная для света ламп накаливания. Предназначена для изготовления копий с цветных позитивов — оригиналов, полученных на цветных обращаемых кинопленках ЦО-22Д, ЦО-32Д и ЦО-90Л.

Выпускается шириной 16 мм.

ЛН-8—цветная многослойная негативная кинопленка, сбалансированная для света ламп накаливания. Светочувствительность 130 единиц ГОСТ. Это стандартная негативная цветная кинопленка для съемки профессиональных фильмов.

Выпускается шириной 35 мм.

ЦП-11 — цветная позитивная кинопленка. Предназначается для массовой печати копий кинофильмов, полученных на кинопленке ЛН-8, или контратипов, изготовленных на кинопленке КП-6.

ЦП-6 —это дубль-негативная пленка, предназначенная исключительно для изготовления контратипов (промежуточных цветных негативов).

Выпускается шириной 35 мм.

ЦПП-1—цветная кинопленка, предназначенная для изготозле-ния контратипов, снятых на 16-мм цветную обращаемую кинопленку.

Выпускается шириной 35; 16 и 2 X 16 мм.

2. КИНОСЪЕМОЧНЫЕ КАМЕРЫ

Наиболее широкое распространение у кинолюбителей получила киносъемочная аппаратура для кинопленки шириной 8 мм, 2X8 мм и 16 мм. Однако кинолюбители используют и кинокамеры для 35-мм кинопленки.

Киносъемочные аппараты для кинопленки шириной 8 и 2X $ мм несложны по конструкции, компактны, сравнительно недороги, тем и объясняется их популярность у кинолюбителей, снимающих свои фильмы главным образом для показа дома, на небольших киноэкранах. Площадь кадра 8-мм фильма мала, и изображение получается доброкачественным только при крупных и средних планах. Мелкие же детали общих планов, как правило, не имеют достаточной четкости.

Все большее распространение в любительском кино получаст формат «Супер-8». Он отличается от обычного 8-мм формата тем, что за счет уменьшения размеров перфораций и их рационального расположения полезная площадь кадра увеличивается в 1,5 раза (рис. 19). Благодаря этому при одинаковых условиях съемки и

46

проекции кинопленка «Супер 8» дает изображение лучшего качества. При съемке на этот формат пленки полезный угол зрения объектива увеличивается, что существенно для съемки в малых помещениях, — получается как бы более широкоугольный объектив вследствие того, что площадь, проецируемая в экспозиционное окно камеры, увеличивается. Изображение того же масштаба будет более четким, резким и детализированным, что особенно важно при цветных съемках. Проекция фильмов на пленке «Супер-8» обеспечивает возможность повышения яркости экрана в 1,5 раза.

Кинолюбители с большим опытом и любительские коллективы, для которых особенно важно качество изображения фильмов, которые они имеют возможность демонстрировать и на больших экра-

Рис. 19. Кадр на формате «Супер 8».

пах, обычно производят киносъемку камерами для 16- и 35-мм кинопленки.

В 2 X 8 и 8-мм кинокамерах кинопленка перемещается только с помощью грейферной гребенки и наматывателя. Ведущих зубчатых барабанов в конструкции нет. В аппаратах обычно помещается 10-метровый запас кинопленки, которого хватает на 2,5—5 минут съемки.

Сдвоенная кинопленка удобнее для лабораторной обработки и эксплуатации. Киносъемка на такую пленку ведется два раза: сначала в одном направлении — на одну половину пленки, а потом в обратном направлении — на другую половину пленки. При необходимости двойная кинопленка разрезается только после ее проявления.

В 16-мм киносъемочных камерах неэкспонированная кинопленка равномерно разматывается с подающей бобины тянущим зубчатым барабаном. Перед входом в фильмовый канал и после выхода из него кинопленка поступает на задерживающий барабан, после чего направляется на кассету наматывагеля. Конструктивно вместо^ двух зубчатых барабанов часто применяется один, комбинированный, выполняющий функции обоих зубчатых барабанов.

47

Для любительской киносъемки на 35-мм кинопленку используются профессиональные ручные автоматические киносъемочные аппараты, предназначенные для съемки короткометражных хроникально-документальных фильмов. Эти аппараты имеют небольшие габариты и массу.

Все киносъемочные аппараты с пружинным приводом, используемые для любительских съемок, снабжены центробежными регуляторами тормозного устройства, которые поддерживают постоянстьо установленной частоты съемки. В большинстве 8- и 16-мм киносъемочных аппаратов частоту киносъемки можно изменять в широких пределах: так, аппараты «Кварц» работают с частотой 8, 16 и 32 кадра в секунду, «Нева» и «Экран» — с частотой 8, 16, 24 и 48 кадров в секунду, «Спорт» имеет одну частоту киносъемки — 16 кадров в секунду, «Киев» (16, КС-2) — 16, 24, 32, 48 и 64 кадра в секунду и т. д.

Привод кинокамер обеспечивает движение всех элементов механизма. Как правило, приводом служит стальная пружина, которая обеспечивает работу аппарата на одном заводе в течение 20—25 с. Пружина монтируется в заводном барабане, на цилиндрической поверхности которого имеются зубчатые колеса, передающие вращение обтюратору, наматывателю, грейферному механизму и центробежному регулятору частоты съемки. В некоторых аппаратах с пружинным приводом есть ручка для обратной перемотки кинопленки («Нева», «Кварц-2», «Экран» и др.), что позволяет снимать в две экспозиции.

Некоторые аппараты («Спорт-1», «Спорт-2» и др.) имеют электрический привод — небольшой электродвигатель, работающий от батареи или аккумулятора. Такой привод обеспечивает стабильную скорость работы механизма аппарата, в то время как при пружинном приводе к концу завода пружины скорость работы механизма меняется, несмотря на наличие центробежного регулятора. Простыми аппаратами с электрическим приводом нельзя снимать отдельные кадры, а также вести замедленную съемку. Этот недостаток устранен в аппарате «Спорт-3», с помощью которого можно снимать отдельные кадры.

Важнейшей частью любого киносъемочного аппарата является киносъемочный объектив. На оправе объектива указываются его название, относительное отверстие и фокусное расстояние. Название определяет конструктивный тип объектива.

По величине относительного отверстия объективы условно делятся на сверхсветосильные (1:0,7—1:2), светосильные (1:2,8 — 1:4,5) и малосветосильные (1:5—1:16). В любительской киносъемочной аппаратуре малосветосильные объективы не применяются.

Фокусное расстояние объектива определяет масштаб изображения. Чем больше фокусное расстояние, тем крупнее изображение удаленного предмета, видимого под данным углом. В 8-мм киносъемочных аппаратах чаще всего устанавливаются объективы с фокусным расстоянием 10—12,5 мм, а в 16-мм аппаратах — с фокусным расстоянием 10—50 мм.

Для того чтобы иметь возможность снимать разные планы, т. е. получать изображение в разном масштабе, снимая из одной точки, нужно иметь сменные объективы с разными фокусными расстояниями. Однако это сильно удорожает киноаппараты. Того же эффекта можно добиться с помощью так называемых афокальных оптических насадок, которые часто входят в комплект аппарата. Применяя насадку, получают оптическую систему объектива с лин-

43

зой, причем действие насадки равносильно изменению фокусного расстояния.

Афокальная насадка не меняет относительного отверстия объектива, сохраняет его задний отрезок при установке на бесконечность и не очень чувствительна к неточности установки по отношению к объективу. Чаше всего применяют насадки 2- и 0,5-кратные, что создает увеличение или уменьшение фокусного расстояния объектива в два раза.

В некоторых моделях любительских киносъемочных камер («Ла-да-2», «Кварц-3» и др.) применяются объективы с переменным фокусным расстоянием, причем на таких объективах указываются предельные значения фокусного расстояния, например 9—36 мм. Преимущества объектива с переменным фокусным расстоянием очевидны. Он дает возможность, плавно регулируя фокусное расстояние, изменять масштаб снимаемого изображения, как бы совершать «наезд»' па снимаемый объект или «отъезд», не передвигая камеры. Такой объектив заменяет два или три объектива с различными фокусными расстояниями; он дает возможность получить промежуточное фокусное расстояние и обеспечивает оперативность работы.

Видоискатель киносъемочной любительской аппаратуры, служащий для определения границ снимаемого кадра, как и в других типах аппаратов, смещен относительно съемочного объектива, поэтому видимое изображение в видоискателе указывает границы кадра неточно. Эта ошибка называется параллаксом. Она отсутствует при съемке бесконечно удаленных объектов, но появляется и возрастает по мере сокращения расстояния до объекта съемки. Для исправления ошибки на параллакс в некоторых типах аппаратов видоискатель делается подвижным, что позволяет изменять наклон его оптической оси в зависимости от удаления объекта съемки от камеры. Иногда в видоискателях в поле зрения делают параллактическую отметку, позволяющую учитывать ошибку в определении границ кадра.

Счетчик киносъемочной камеры показывает количество неэкспонированной, а иногда и экспонированной кинопленки в метрах или кадрах.

Пусковой механизм позволяет включать аппарат, останавливать его и производить съемку одиночными кадрами.

Киносъемочные камеры для 16-мм кинопленки могут быть без-, кассетными или рассчитанными на кассеты. Автоматическая регулировка диафрагмы, как правило, не применяется.

В некоторых типах кинокамер имеются встроенные экспонометры, позволяющие вручную устанавливать диафрагму. Это сделано потому, что для получения высококачественного изображения требуется более точное определение экспозиции, чем это возможно при автоматической диафрагме.

Конструктивное оформление, габариты и комплектация киносъемочных камер зависят от их назначения.

Государственным стандартом принята следующая классификация любительских киносъемочных камер:

I. Для 8-мм кинопленки:

а) КС-8-1 (условное обозначение типа) —киносъемочная камера упрощенной конструкции, имеющая один объектив с фокусным расстоянием 12,5 или 10 мм, установленный на гиперфокальяое расстояние.

При съемках на близком расстоянии должны применяться наса-дочные линзы. В камере предусматривается встроенный или наруж-

3 Зак. Кг 237 49

1шй видоискатель без поправки на параллакс. Для полуавтоматического или автоматического регулирования диафрагмы в камеру может быть встроен экспонометр. Кинопленка может помещаться на Робинах (катушках) или в кассетах емкостью 10 м. Привод механизма может быть либо пружинным, протягивающим не менее 2 м кинопленки при одном заводе, либо от электродвигателя, питающегося от батареи (аккумулятора), которая помещается в корпусе камеры.

Частота съемки— 16 и 24 кадра в секунду. Масса камеры — не более 1 кг;

б) КС-8-2 — киносъемочная камера средней сложности, имеющая один объектив с фокусным расстоянием 12,5 или 10 мм в фокусирующей оправе и две сменные афокальные насадки (0,5 и 2 крат), смонтированные в поворотном устройстве, или один объектив с переменным фокусным расстоянием. В аппарате предусмотрен встроенный видоискатель с поправкой на параллакс и автоматическим изменением поля изображения при смене афокальных насадок. Для полуавтоматического или автоматического регулирования диафрагмы в камеру может быть встроен экспонометр. Привод механизма — пружинный, протягивающий не менее 2 м кинопленки при одном заводе. В аппарате предусмотрена обратная перемотка кинопленки — не менее 48 кадров.

Частота съемки — 8, 16, 24 и 48 кадров в секунду, а также покадровая съемка. Масса камеры — не более 1,5 кг;

в) КС-8-3 — киносъемочная камера сложного устройства, имеющая три сменных объектива, вмонтированных в поворотный диск (турель), или один объектив с переменным фокусным расстоянием. Предусмотрен встроенный видоискатель с поправкой на параллакс и автоматическим изменением поля изображения при смене объективов, имеющих различные фокусные расстояния.

В кинокамере может быть применен обтюратор с постоянным или переменным (от 0 до 160°) раскрытием. Привод механизма — пружинный, протягивающий не менее 2,5 м кинопленки при одном заводе. Предусмотрены обратный ход и кассетная зарядка кинопленки. Частота съемки 8, 16, 24, 48 и 64 кадра в секунду. Размер экспозиционного окна для камер, работающих с 8-мм кинопленкой, устанавливается 3,55x4,9 мм. Масса камеры — не более 2 кг.

II. Для 16-мм кинопленки:

а) КС-16-1—киносъемочная камера, рассчитанная на использование 16-мм кинопленки с односторонней и двусторонней перфорацией. Предназначена для индивидуальных кинолюбителей. В аппарате один объектив с фокусным расстоянием 20 или 25 мм. Конструкция предусматривает возможность замены его объективами, не входящими в комплект, с фокусными расстояниями 12,5, 50 и 80 мм. Фокусирование объектива при съемке производится по шкале расстояний. Привод механизма — пружинный. Предусмотрена обратная перемотка кинопленки. Зарядка—пленкой, намотанной на бобину, или кассетная. Емкость кассеты—15 м. Частота съемки — 16, 24 и 48 кадров в секунду;

б) КС-12-2 — киносъемочная камера, предназначенная для съемки фильмов любительскими коллективами, а также хроникально-документальных фильмов. Объективы, входящие в комплект, установлены на турели, обеспечивающей их быструю смену. Фокусные расстояния объективов —12,5, 20 (или 25) и 50 мм. Фокусировка объективов при съемке производится по шкале расстояний. Привод механизма — пружинный, протягивающий 5 м кинопленки за один

завод, или при помощи электродвигателя, питающегося от легко;"» переносной аккумуляторной батареи. Предусмотрена обратная перемотка кинопленки. Емкость кассет—15 и 30 м. Частота съемки— 8, 16, 24, 32, 48 и 64 кадра в секунду;

в) КС-16-3 — киносъемочная камера для профессиональных съемок хроникально-документальных фильмов, а также для съемок любительскими коллективами. В турели устанавливаются три сменных объектива с фокусными расстояниями 12,5, 20 (или 25) и 50 мм. Аппарат имеет призматическую или зеркальную систему для фокусировки изображения и наблюдения за объектом съемки. Лупа видоискателя увеличивает не менее чем в 10 раз; ее окуляр дает возможность диоптрийной поправки. Обтюратор аппарата — с регулируемым углом раскрытия (от 0 до 160°). Привод механизма — электродвигатель, питаемый от легкой переносной аккумуляторной батареи. Имеется запасной пружинный привод, протягивающий не менее 5 м кинопленки за один завод. Механизм имеет как прямой, так и обратный ход. Емкость кассет — 30 и 60 м. Частота съемки — от 8 до 64 кадров в секунду. Размеры экспозиционного окна для камер, работающих с 16-мм кинопленкой: 7,45x10,05 мм.

Ниже рассматриваются основные характеристики некоторых киносъемочных камер, используемых в практике кинолюбителей.

«Спорт-1», «Спорт-2», «Спорт-3», «Спорт-4»

Кинокамера «Спорт» имеет четыре модификации. Это самый простой киносъемочный аппарат, предназначенный для начинающих кинолюбителей. Он работает только с одной частотой съемки — 16 кадров в секунду. Съемка производится на двойную (2X3 мм) кинопленку, намотанную на бобину емкостью 7,5 м, что позволяет снять 15 м кинофильма. Система зарядки исключает возможности повторной съемки на одну и ту же кинопленку. Зарядку можно производить при свете. В аппарате применен дисковый обтюратор с постоянным углом открытия 180°, поэтому выдержка при съемка каждого кадра составляет ^!/зг с.

Для аппарата «Спорт-2» возможна покадровая съемка с выдержкой '/го с.

Отличительной особенностью аппарата «Спорт» (любой модификации) является то, что его несложный механизм работает от электродвигателя, питающегося от батареи для карманного фонаря. Летом рекомендуется использовать батареи КБС-Л-0,5, а зимой — бч-тареи КБС-Х-0,7. Одна батарея обеспечивает съемку 10 катушек кп-нопЯенки.

Камера (рис. 20) снабжена объективом Т-40 с фокусным расстоянием 10 мм и относительным отверстием 1 :2,8. Объектив — просветленный трехлинзовый анастигмат; он жестко установлен в положение наводки на гиперфокальное расстояние (не фокусируется). При диафрагме 1:2,8 резко изображаемое пространство начинается с расстояния 1,5 м, а при диафрагме 1 : 11 —с расстояния 0,61 м. Размеры окна и конструкция встроенного оптического видоискателя обеспечивают нормальную компоновку кадра при съемках с расстояний от 1 м до оо.

Аппарат снабжен счетчиком, показывающим количество метроз неэкспонированной кинопленки.

Для включения приводного механизма камеры служит пусковая кнопка, которая нажимается от руки или с помощью пускового рычага рукоятки. При съемке фильма точка на кнопке совмещаете■<

а

с отметкой «16» на корпусе аппарата (рис. 21). При покадровой съемке («Спорт-3») точка совмещается с отметкой «1». Для предотвращения самопроизвольного включения механизма кнопку необходимо повернуть так, чтобы точка совместилась с отметкой «П» на корпусе.

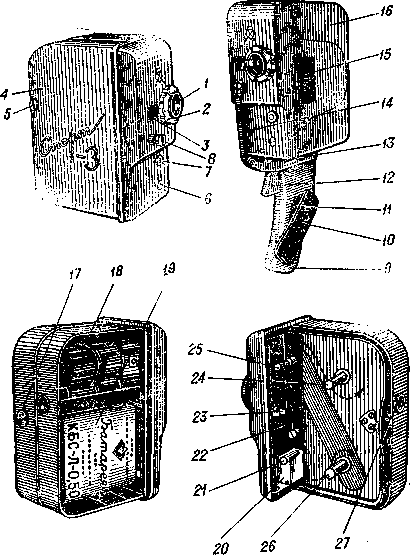

Рис. 20. Киносъемочная камера «Спорт-3»:

/ — объектив; 2 — кольцо установки диафрагмы; 3 — объектив визира; 4 —> крышка электродвигателя; 5 — поворотная кнопка; 6 ■— заглушка с резьбой; 7 — гнездо включения внешнего источника питания; 8 — пусковая кнопка; 9 —■ рукоятка; 10 — поворотная планка; 11 —< светофильтр; 12 — курок; 13 — винт крепления рукоятки; 74 — пусковой рычаг; 15 — шкала счетчика; 16—' крышка со счетчиком; 17—кнопка; IS—• э л е к т р о д в и г а т ел ь; 19 — батарея; 20 — основание фильмового канала; 21 — резиновый ролик; 22 — прижимная планка; 23 — рычажок защелки прижимной планки; 24 — ось подающей бобины; 25— направляющий ролик; 26 — вал приемной бобины; 27 — окуляр визира.

Камера имеет съемные крышки. Крышку со счетчиком можно снять, сдвинув кнопку по стрелке вниз. Крышка электродвигателя снимается после совмещения выреза на поворотной кнопке с красной точкой на крышке. Закрываемое резьбовой крышкой гнездо предназначено для крепления фотоэкспоно-метрической насадки. К камере прилагаются два светофильтра: желтый ЖС-17 и нейтральный 4-кратный. В приставной рукоятке, крепящейся винтом, имеются гнезда для хранения светофильтров, закрываемые поворотными планками. Камера с принадлежностями укладывается в футляр

В камере «Спорт-2» видоизменено кольцо установки диафрагмы, применен

электродвигатель повышенной мощности, Рис. 21. Кнопка пере-обгепечивающий более равномерное про- ключения рода работы.

52

Рис. 22. Зарядка бобины.

тягивание кинопленки. На передней стенке установлено штепсельное гнездо для подключения внешнего, более мощного источника питания, что необходимо при пониженной температуре.

В камере «Спорт-3» улучшена конструкция устройства прижима кинопленки в фильмовом канале, что повысило устойчивость кадра, и введена покадровая съемка. Габариты камеры «Спорт-3»— 123X112X58 мм. Масса —около 0,6 кг.

Обычно кинопленка для кинокамеры продается намотанной на бобину, которая имеет в центре одного фланца четыре выреза, в центре другого — три. Но иногда приходится пользоваться кинопленкой, не намотанной на бобину. В этом случае зарядка бобины производится в темноте в следующей последовательности (рис. 22): бобина поворачивается так, чтобы фланец с четырьмя вырезами находился сверху (/). В шлиц бобины вставляется конец кинопленки (2) таким образом, чтобы при ее вращении против часовой стрелки эмульсионный слой был обращен внутрь (3). Дальнейшим вращением в том же направлении плотно наматывается 10 м кинопленки. Однако полезная емкость бобины составляет 7,5 м, так как при зарядке камеры при свете концы кинопленки засвечиваются.

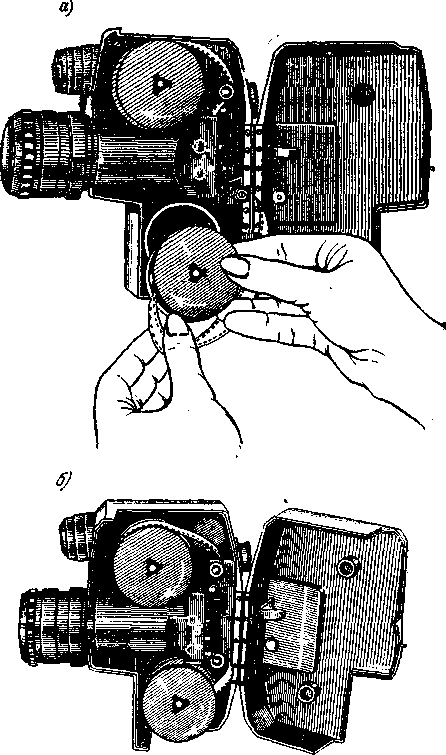

Для зарядки камеры кинопленкой (рис. 23) нужно предварительно снять крышку со счетчиком. Вынуть пустую приемную бобину. Поднять рычажок прижимной планки и отвести ее от основания фильмового канала. Отмотать из подающей бобины около 15 см кинопленки и надеть бобину на верхний вал так, чтобы фланец с тремя вырезами был обращен к основанию аппарата. Концом кинопленки обогнуть направляющий ролик, и кинопленку заложить в фильмовый канал так, чтобы зуб грейфера заходил в перфорационное отверстие. После этого прижимную планку установить в рабочее положение. Конец кинопленки отогнуть примерно на 1 см и вставить в прорезь приемной бобины.

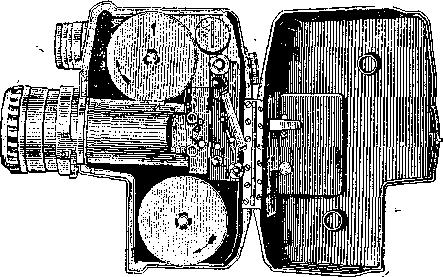

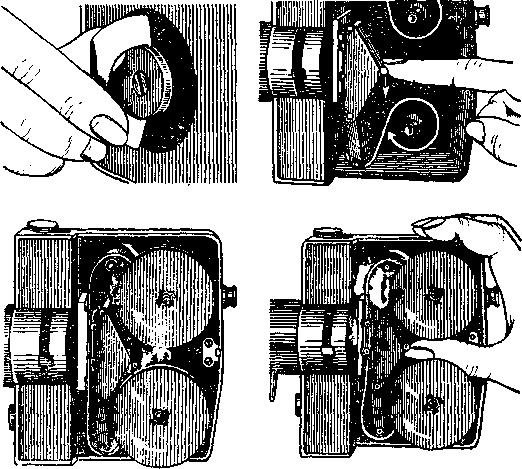

Рис. 23. Зарядка камеры кинопленкой.

53

Закрепить его двумя-тремя оборотами бобины по часовой стрелке. Приемная бобина устанавливается на вал наматывателя так, чтобы кинопленка охватывала резиновый ролик слева.

Закончив зарядку, нужно нажать пусковую кнопку аппарата, чтобы убедиться в правильности зарядки и хода кинопленки. При полностью заряженном аппарате указатель счетчика устанавливается против звездочки. Затем снова нажимается пусковая кнопка, и часть кинопленки пропускается до тех пор, пока указатель счетчика не установится против отметки «7,5». Теперь можно начинать съемку и вести ее до тех пор, пока указатель счетчика не займет положения против отметки «О». В этот момент следует прекратить съемку и остаток кинопленки перемотать на приемную бобину; указатель счетчика должен остановиться против деления, отмеченного звездочкой. Перемотанная кинопленка перезаряжается для повторной съемки на неэкспонированную часть. Приемная бобина устанавливается на место подающей. По окончании съемки пусковую кнопку следует установить на предохранитель «П».

После съемки 10 катушек кинопленки батарею следует заменять новой. Установив новую батарею, необходимо, предварительно включив механизм камеры, проверить надежность контактов и после этого установить на место крышку электродвигателя. После съемок батарею рекомендуется вынимать из кинокамеры.

«Кварц», «Кварц-1», «Кварц-2», «Кварц-3», «Кварц-5», «Кварц-2 X 8S-IM»

Киносъемочная любительская камера «Кварц» имеет шесть модификаций, которые отличаются друг от друга объективами и вспомогательными устройствами. Съемка производится на кинопленку 2X8 мм. В камерах «Кварц» применена бобинная система зарядки, благодаря чему ее можно производить на свету. Емкость бобин составляет 10 м при длине полезной пленки 7,5 м.

Приводной механизм — пружинный. За один полный завод пружины протягивается 2 м кинопленки. Часть кинопленки можно отмотать с приемной бобины на подающую и снимать вторично на ту же часть кинопленки. Этот способ применяется для комбинированных кадров.

Камеры «Кварц-1» и «Кварц-2» позволяют производить съемку с частотой 8, 16 и 32 кадра в секунду, а также одиночными кадрами. Обтюратор имеет постоянное раскрытие 180°, выдержка во время съемки составляет: при частоте 8 кадров в секунду — Vie с, при 16 — у₃2 с, при 32 — '/б4 с. В этих аппаратах применен объектив «Нева-1» с фокусным расстоянием 12 мм и относительным отверстием 1 : 1,9, жестко установленный в положение наводки на расстояние 3 м и не требующий фокусировки. При съемке с открытой диафрагмой резкое изображение получают уже с расстояния 2—3 м, а при диафрагме 1 :5,6 — с 1 м Используя насадочные линзы, можно изменять фокусное расстояние объектива.

Видоискатель — оптический, встроенный в корпус аппарата; дает увеличение 8 крат. Управление диафрагмой объектива выведено на правую стенку корпуса камеры.

В камерах «Кварц-2» и «Кварц-3» (рис. 24) в корпус встроен фотоэлектрический экспонометр, связанный с диафрагмой. Стрелка гальванометра видна в видоискателе. Наблюдая через видоискатель за снимаемым объектом и поворачивая диск диафрагмы, доби-

54

ваются совмещения стрелки с отметкой. В этом положении диафрагмы будет установлена правильная экспозиция. В соответствии с чувствительностью кинопленки и частотой съемки необходимо предварительно установить переключатель на верхней стенке кор-

5-

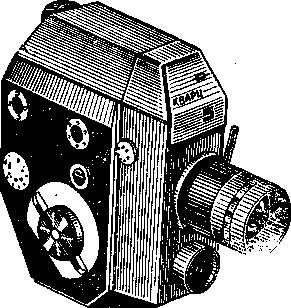

26 Рис. 24. Киносъемочная камера «Кварц-3»:

/ — заводная рукоятка; 2 — головка для отведения грейферного зуба от кинопленки; 3 — переключатель рода работы; 4 — переключатель частоты киносъемки; 5 — переключатель установки чувствительности кинопленки; 6 — визир; 7 — окно фотоэлемента; 8— винт крепления приставной рукоятки; 9— пусковой курок; 10 — приставная рукоятка; // — прилив с пометкой плоскости кинопленки; 12 — рычаг установки диафрагмы; 13— объектив; 14 — дистанционная шкала объектива; 15 — рычаг управления фокусным расстоянием объектива; 16 — корпус кинокамеры; 17 — окуляр визира; 13 — съемная крышка; 19 — гнездо для рукоятки обратной перемотки; 20 — рукоятка замка; 21 — вал приемной бобины; 22 — направляющий резиновый ролик; 23 — прижимной ролик; 24 — передняя планка фильмового канала; 25 — направляющий ролик; 26 — вал подающей бобины; 27 — рычаг счетчика метров; 2S — окно счетчика метров.

пуса аппарата. Полуавтоматическая установка диафрагмы позволяет использовать кинопленки светочувствительностью от 11 до 90 единиц ГОСТ.

В комплект аппарата входят два светофильтра — желтый ЖС-1/ и нейтрально-серый 4-кратный, приставная ручка и футляр (для камер «К.варц-2» и «Кварц-3»).

55

Применение в аппарате «Кварц-3» объектива «Метеор-2» с переменным фокусным расстоянием 9—36 мм и относительным отверстием 1 :2,4 требует видоискателя с изменяющимися границами кадра. Параллакс в этом видоискателе исправляется только при съемке с расстояния более 4 м.

Съемку можно производить с частотами 12, 16, 24 и 48 кадров в секунду, а также отдельными кадрами. При частоте 48 кадров в секунду выдержка составляет '/эв с. Для съемки в две экспозиции на один и тот же отрезок кинопленки можно производить обратную перемотку пленки с принимающей бобины на подающую. Отключение грейфера позволяет также спустить пружину, не разряжая аппарата.

При зарядке камеры кинопленкой прежде всего следует завести пружину, затем установить головку переключателя рода работы в положение, обозначенное «КС», и повернуть рукоятку замка до упора. Сняв крышку кинокамеры, вынуть бобину, вытянуть из нее 15—20 см кинопленки и, отведя рычаг счетчика, надеть бобину на вал. После этого кинопленкой огибают направляющий ролик и вводят ее в щель между передней планкой фильмового канала и прижимным роликом. Свободный конец кинопленки закрепляют в прорези приемной бобины, на которую наматывают два-три витка, и устанавливают ее на нижний вал так, чтобы кинопленка охватывала резиновый направляющий ролик. Далее, не закрывая крышки камеры, следует на мгновение нажать пусковую кнопку и проверить правильность хода кинопленки, затем крышку закрыть. Закончив проверку зарядки, нужно нажать пусковую кнопку и, наблюдая за показаниями счетчика, перемотать кинопленку до появления в окне счетчика цифры «7,5». При этом перематывается кинопленка, засвеченная во время зарядки кинокамеры.

Перед началом съемки производят некоторые установки и операции. Прежде всего головка установки чувствительности кинопленки приводится в положение, соответствующее чувствительности данной кинопленки, головка частоты киносъемки — в положение с частотой 16 кадров в секунду, а головка установки рода работы — в положение «СС» или «КС». После этого полностью заводится пружина и снимаются колпачки с объектива и с окна фотоэлемента.

Объектив кинокамеры имеет дистанционное кольцо для фокусировки на любое расстояние — от 1 м до оо. При помощи дистанционной шкалы и рукоятки управления фокусным расстоянием объектива производится фокусировка и выбирается необходимый масштаб съемки Для получения правильной экспозиции следует, наблюдая в визир, перемещать рычажок установки диафрагмы до тех пор, пока стрелка экспонометра не установится в середине прорези визира.

Выполнив все приготовления и нажав пусковой курок на приставной рукоятке, начинают съемку. Производить съемку можно до тех пор, пока в окне счетчика не появится цифра «0». Тогда съемку надо прекратить и оставшуюся кинопленку перемотать на приемную бобину до показания счетчика «К».

Обратная перемотка кинопленки выполняется специальной рукояткой. Для этого зуб грейфера отключается, рукоятка обратной перемотки (рис. 25) вставляется в специальное гнездо, и перемотка ведется вращением рукоятки против часовой стрелки, При перемотке нужно наблюдать за показаниями счетчика,

56

Для съемки на вторую половину кинопленки надо открыть крышку кинокамеры, вынуть обе бобины и затем бобину с кинопленкой установить на подающий вал, а пустую — на принимающий.

В комплект кинокамеры входят четыре светофильтра (желтый ЖС-17, оранжевый ОС-12 и нейтральные НС-2 и НС-4) и три на-садочные линзы, которые применяются при съемках объектов, находящихся на расстоянии менее 1 м от плоскости кинопленки в аппарате.

В комплект также входят: колпачки фотоэлемента и объектива, бленда, рукоятка обратной перемотки, пусковой тросик, приставная рукоятка, кисточка, резак для кинопленки и футляр.

Габариты камеры «Кварц-3»: 175X152X66 мм. Масса— 1,53 кг. Модернизированная кинокамера «Кварц-5» (рис. 26) имеет полуавтоматическое управление экспозицией. В ней применен объектив с переменным фокусным расстоянием 9—36 мм и относительным отверстием 1 : 2,4. Привод — пружинный. Частота киносъемки — от 8 до 48 кадров в секунду. Предусмотрены также покадровая и автоматическая съемка. Перемотка кинопленки производится автоматически при отключающемся грейферном механизме.

Установка экспозиции ведется по стрелке и индексу, видимым в сквозном визире. Возможна диоптрийная установка визира. Фокусировка изображения производится по микропирамидам.

Кинокамера «I\Bapn-2x8S-1М» является модификацисГ! моделей «Кварц», рассчитанной на кинопленку «Супер-8» двойной ширины. При съемке эта пленка проходит через аппарат сначала в одном направлении, а затем в обратном. После обработки пленка разрезается специальным резаком на две шириной по 8 мм. В камере применена бобинная си-

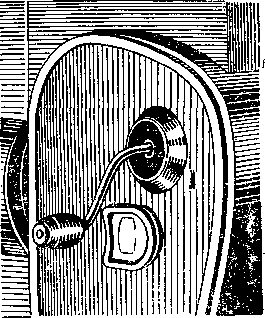

Рис. 25. Рукоятка обратной перемотки кинопленки.

Рис. 26.

Киносъемочная «Кварц-5».

камера

стема зарядки с емкостью бобин 2X7,5 и 2X10 м. Частота киносъемки— 12, 18, 24 и 48 кадров в секунду. Предусмотрены покадровая съемка и самосъемка. При самосъемке, которая может продолжаться до 30 с, головка режима работы устанавливается в положение «СС».

У/

В аппарате применен объектив «Юпитер-24-1» с фокусным расстоянием 12,5 мм и относительным отверстием 1 : 1,9. Объектив установлен жестко и не имеет дистанционной шкалы. При съемке с открытой диафрагмой резкое изображение получают начиная с расстояния 1,6 м. Для изменения фокусного расстояния основного объектива в комплект включены две сменные телескопические насадки, укрепленные на аппарате байонетовым затвором. Насадка с увеличением 0,5^х уменьшает фокусное расстояние объектива до 6,25 мм, а с увеличением 2^х увеличивает фокусное расстояние объектива до 25 мм. При установке насадок относительное отверстие объектива не изменяется. Съемка на расстоянии менее 1,5 м ведется

6)

Рис. 27. Установка головки Рис. 28. Положения счет-

счетчика метража. чика метража.

с насадочными линзами, укрепляемыми на объективе с помощью переходного кольца. При этом расстояние от плоскости пленки до снимаемого объекта может быть доведено до 0,23 м. Плоскость пленки в камере обозначается индексом «Ф» на съемной крышке. Аппарат имеет визир с увеличением 0,4^х и встроенный фотоэлектрический экспонометр, позволяющий, вести съемку с частотой 18 кадров в секунду на пленки чувствительностью от 11 до 90 единиц ГОСТ.

В комплект аппарата входят: желтый светофильтр ЖС-17 (с ним нужно устанавливать на экспонометр нейтральный фильтр 2^х), светофильтр ТС-6 — корректирующий (применяется для съемки при естественном освещении на цветную пленку, предназначенную для искусственного света), светофильтр БС-7 — бесцветный фильтр (применяется для ослабления ультрафиолетового света при съемках выше 2000 м над уровнем моря), два светофильтра Н-2* и Н-4^Х — нейтрально-серые фильтры (служат для общего снижения светового потока).

Установка счетчика метража зависит от полезной емкости примененных катушек. Головка счетчика устанавливается так. как показано на рис. 27 (а —при катушке 2ХЮ мм, б —при катушке

58

2X7,5 м). Затем нажатием пусковой кнопки механизм приводится в действие до тех пор, пока счетчик метража не займет положения, указанного на рис. 28 (а — при катушке 2Х Ю м, б — при катушке 2X7,5 м). Во время работы аппарата счетчик показывает метраж еще не отснятой пленки.

Киносъемка может продолжаться до тех пор, пока головка счетчика метража не достигнет положения, при котором «О» совместится с точкой на корпусе. После этого пленку следует перевернуть и зарядить заново. Для этого, прежде чем открыть крышку, включают камеру и держат включенной до тех пор, пока цифра «10» счетчика не совместится с точкой на корпусе. Далее крышку открывают и вынимают свободную от кинопленки бобину. Принимающую бобину с экспонированной на одной стороне пленкой снимают с вала, поворачивают и устанавливают на вал подающей бобины. Освободившуюся бобину устанавливают на вал наматывателя и используют для приема отснятой пленки. Валы сматывателя и наматывателя имеют выступы, исключающие возможность неправильной установки бобин.

По внешнему виду киносъемочная камера «Кварц-2 X 8S-1M» не отличается от «Кварц-3».

Габаритные размеры камеры—145X120X62 мм. Масса—1,2 кг.

«Экран», «Экран-3», «Экран-4», «Экран-5»

Кинокамера «Экран* очень проста по конструкция и предназначена для начинающих кинолюбителей. Она имеет четыре модификации, рассчитанные на работу с 8-мм пленкой («Экран-4» и «Экран-5» рассчитаны на пленку 2X8 мм). По размерам эта камера меньше других и предназначена только для съемки с рук. В то же время по основным техническим показателям она не отличается от киносъемочных аппаратов для кинопленки двойной ширины.

Усовершенствованная модель камеры «Экран-3» (рис. 29) может быть использована для любительских съемок в разнообразных условиях. Заряжается она при свете кассетой, в которую помещено 10 м ординарной кинопленки. Перезаряжается быстро и легко, причем концы кинопленки не засвечиваются. При необходимости во время киносъемки можно один вид кинопленки заменить другим. Пластмассовые кассеты очень просты по конструкции, заряжаются в темноте.

Для камеры «Экран-3» можно использовать и кинопленку 2X8 мм, разрезав ее по ширине на две части.

Следует помнить, что кинопленка выпускается намотанной на катушку эмульсионным слоем внутрь, а для камеры «Экран» нужно перемотать ее эмульсионным слоем наружу. Сразу после перемотки использовать пленку не рекомендуется, так как она плохо идет в кассете. Заряженные кассеты должны некоторое время полежать, тогда кинопленка примет необходимую форму. В отличие от кинокамер, работающих с кинопленкой 2X8 мм, где зарядка производится на свету и используется только 7,5 м пленки, кинокамера «Экран» позволяет экспонировать все 10 м полностью.

Зарядка кассеты производится в следующей последовательности (рис. 30). Кинопленку вынимают из упаковки и освобождают конец длиной около 15 см. Вместе с бобиной, на которую она намотана, кинопленку вкладывают в кассету (перфорацией вниз, эмульсионным слоем наружу). Свободный конец кинопленки пропускают через прорези кассеты, заправляют за столбик и пружиной

закрепляют на приемной бобине, учитывая направление ее вращения — против часовой стрелки. При установке кассеты нужно открыть крышку кинокамеры, отодвинуть назад планку прижимного устройства до положения, в котором она будет зафиксирована, ввести кинопленку в щель между передней планксй фильмового канала и прижимным устройством и надеть кассету навал бобины (рис.31).

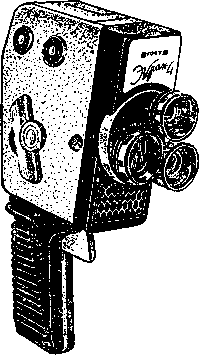

Рис. 29. Киносъемочная камера «Экран-3»:

/ — счетчик метража кинопленки; 2 — объектив; 3 — переключатель частоты киносъемки; 4 — съемная поворотная турель с насадками: 5 — заводная рукоятка; 6 — прорези для печатания фильмокопии; 7 — замок; 8 — телескопическая насадка 2^х; 9 — окуляр аидоиска теля; 10 — кассета; // — широкоугольная телескопическая насадка 0,5^х; 12 — прижимное устройство; 13 — вал наматывателя; 14 — вал подающей бобины; 15 — переключатель рода работы; 16 — пусковая кнопка.

После этого крышку кинокамеры закрыть. Столбик на ней освободит пружину, планка возвратится в прежнее положение и прижмет кинопленку к фильмовому каналу.

Произведя эти действия, следует снова открыть крышку кинокамеры, нажать пусковую кнопку, проверить ход пленки и крышку закрыть. Переключатель рода работы должен быть установлен в положение «съемка очередью» (против красной точки). Счетчик метража кинопленки нужно установить на деление «О», диафрагму — на необходимое раскрытие. Закончив все подготовительные операции, можно приступать к съемке.

60

Отличительной особенностью аппарата «Экран-3» является наличие турели с установленными на ней двумя насадками. Встроенный объектив «Триплет» с фокусным расстоянием 12,5 мм и относительным отверстием 1 : 2,8 установлен жестко и не требует фокусировки во время съемки. При диафрагме 1 :8 передняя граница резко изображаемого пространства находится на расстоянии 0,7 м

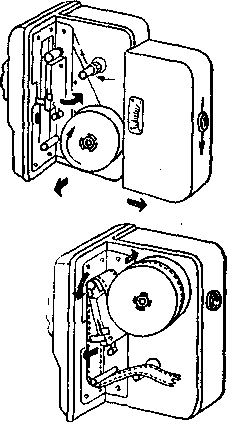

Рис. 30. Зарядка кассеты кинопленкой.

от аппарата. При установке перед объективом с помощью турели широкоугольной насадки с увеличением 0,5 крат фокусное расстояние системы объектива с насадкой становится равным 6,25 мм, что позволяет производить съемку многоплановых кадров. При установке 2-кратной длиннофокусной насадки фокусное расстояние системы становится равным 25 мм, что дает возможность получать четкие крупноплановые снимки удаленных объектов. Так как при съемке с насадками изменяются границы снимаемого кадра, поле оптического видоискателя, встроенного в корпус аппарата, снабжено тремя рамками. Эти рамки соответствуют углам охвата для трех фокусных расстояний съемочной оптики. При повороте турели в видоискателе появляется стрелка, указывающая рамку, которой следует пользоваться при установке кадра. Камера «Экран-3» позволяет производить съемку с частотами 8, 16, 24 и 48 кадров в секунду, а также одиночными кадрами. Она

имеет дисковый обтюратор с постоянным углом раскрытия 170°. При съемке с частотой 8 кадров в секунду выдержка '/it с, при 16 — 7з4 с, при 24 — 'До с и при 48 — '/юо с. Несмотря на малые габариты, аппарат обеспечивает возможность перемотки кинопленки с приемной бобины на подающую с помощью приставной рукоятки, что применяется при трюковых и комбинированных съемках.

6»

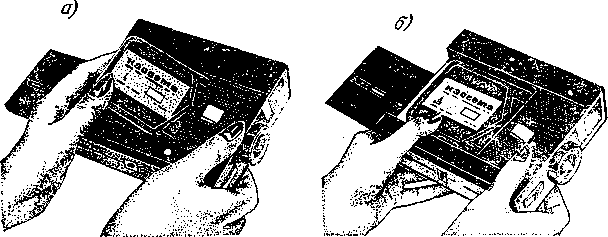

Рис. 31. Установка кассеты в кинокамеру.

В камерах «Экран-4» (рис. 32) и «Экран-5» применен беспа-раллаксный видоискатель с отводом пучка лучей от объектива. Окуляр видоискателя имеет поправку в пределах ±3 диоптрии, что облегчает пользование аппаратом лицам с дефектами зрения. Увеличение видоискателя камеры «Экран-4» — переменное, от 0,35 до 1,5 крат. Система зарядки — бобинная. Привод механизма в обеих камерах пружинный, протягивающий при одном заводе 2 м кинопленки. На боковой стенке кинокамеры помещен счетчик длины неэкспонированной пленки. Через каждые 4 с подается сигнал (щелчок) для контроля за временем съемки.

Габаритные размеры кинокамеры «Экран-4»: 120X110X44 мм. Масса — около 0,72 кг.

В комплект аппарата «Экраи--1» входят: две насадочные линзы для изменения фокусного расстояния объектива, желтый светофильтр ЖС-17, нейтрально-серый светофильтр, приставная рукоятка и футляр.

В камерах «Экран-4» и «Экран-5» установлен фотоэлектрический экспонометр, с которым связана система полуавтоматического управления диафрагмой, рассчитанной на кинопленку со светочувствительностью от 11 до 180 единиц ГОСТ.

Фокусное расстояние объектива в кинокамере «Экран-4» — 12,5 мм, с широкоугольной насадкой 0,5 крат — 16,25 мм, с теленасадкой 2 крат—25 мм. Фокусное расстояние объектива в кинокамере «Экран-5»—12,5 мм, с широкоугольной насадкой — 8,8 мм, с теленасадкой — 22,6 мм. Относительное отверстие объектива 1 : 1,8.

Рис. 32. Киносъемочная камера «Экран-4».

Увеличение видоискателя в камере «Экран-5» переменное — от 0,54 до 1,35 крат.

Габаритные размеры кинокамеры «Экран-5»: 115X113X44 мм. Масса — 0,8 кг.

Киносъемочные аппараты «Экран-4» и «Экран-5» дают возможность снимать фильмы на пленку 2X8 мм. Заряжать камеры бобинами можно при снете.

«Лантан»

Киносъемочная камера «Лантан» (рис. 33) — совершенный любительский аппарат современной разработки, предназначенный для съемки на двойную (2X8 мм) кинопленку, намотанную на стандартную бобину полезной емкостью 7,5 м. Зарядка кинокамеры пленкой может производиться на свету. Механизм приводится в движение пружинным заводом, за один полный завод протягивается 2 м кинопленки. В камере предусмотрено монтажное устройство для синхронной записи звука во время киносъемки. Обтюратор имеет постоянный угол раскрытия 180°.

Частота киносъемки — 8, 16, 24 и 48 кадров в секунду. При частоте 8 кадров в секунду выдержка Vie с, при 16 —'/зг с, при 24 —

62

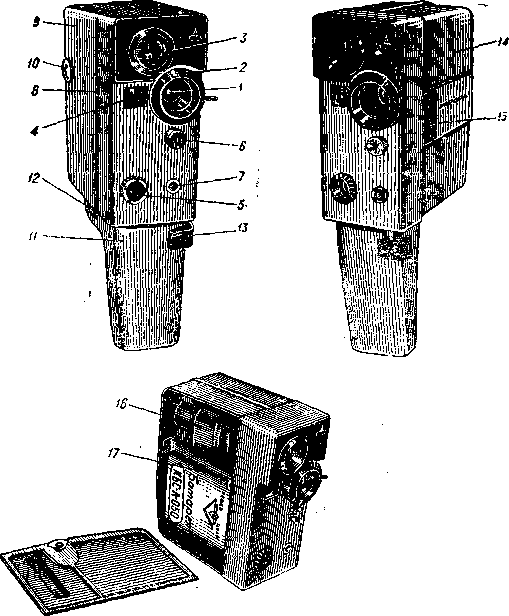

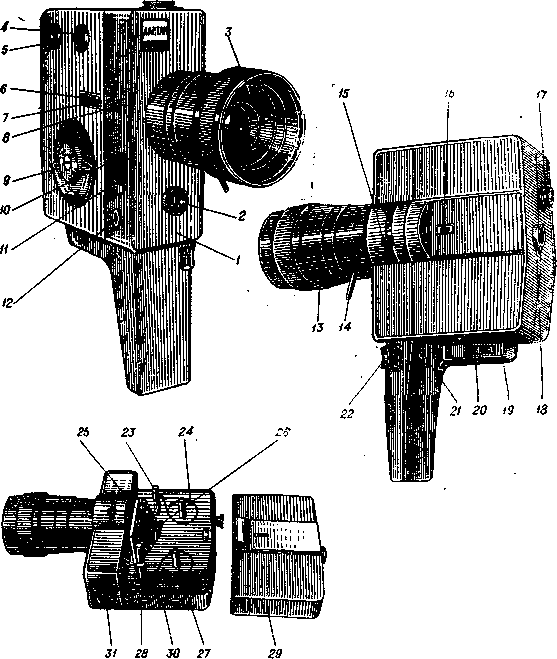

Рис. 33. Киносъемочная камера «Лантан»:

/ — корпус кинокамеры; 2— спетоприемник; 3 — объектив; 4 — переключатель ро-дл работы; 5 — переключатель частоты киносъемки; 6 — щиток вала обратной перемотки; 7 — отметка плоскости кинопленки; 8 — кнопка контроля напряжения источника питания; 9 — заводная рукоятка; 10 — гнездо для тросика; // — пусковая клавиша; 12 — контакт включения магнитофона; 13 — дистанционное кольцо объектива; 14 — рычаг изменения фокусного расстояния объектива; 15 — рычаг установки диафрагмы; 16 — окно счетчика метров; 17 — кольцо окуляра витира; /8 — головка замка; 32 33 34 /9 _ приставная рукоятка;

20 — винт крепления рукоятки; 21 — кнопка предохранителя; 22 — пусковая клавиша на приставной рукоятке; 23 — направляющий ролик; 24 — вал подающей бобины; 25 — прижимная планка; 26 — рычаг прижимной планки; 27 — вал наматывателя; 28 — ось резинового ролика; 29 — съемная крышка кинокамеры; 30 — гнездо для штатива; 31 — крышка гнезда элемента питания; 32 ~ кольцо установки светочувствительности кинопленки; 33 — кольцо установки частоты киносъемки; 34 — шкала кратности светофильтра.

7зо с и при 48 —'/юо с. Возможна и покадровая съемка. Выдержка при покадровой съемке — Vie с.

В камере применен объектив с переменным фокусным расстоянием, плавно изменяющимся в пределах от 7,5 до 32 мм при неизменном относительном отверстии 1 ' 1,4. Изменение фокусного расстояния объектива достигается поворотом рычага на объективе или, при снятом рычаге, поворотом шкалы расстояний. Снимаемые объекты визируются непосредственно через объектив, что исключает параллакс при съемках с любых расстояний. При изменении фокусного расстояния объектива изменяется масштаб снимаемого изображения в визире и кадровом окне. Поле зрения объектива больше снимаемого поля зрения, что позволяет при съемках видеть предметы, расположенные за границами кадра. Нерабочая часть поля зрения визира окрашена в красный цвет.

Механизм дает возможность производить обратную перемотку части кинопленки с принимающей бобины на подающую. Для этой

цели служит рукоятка, навинчивающаяся на конец вала обратной перемотки, выходящий через отверстие в корпусе камеры, закрытое щитком. За один оборот ру-. коятки против часовой стрелки кинопленка перемещается на один кадр.

Перемотку пленки следует производить только при не полностью заведенной пружине и нажатой пусковой клавише (рис.34). Перематывать обратно — не более

Риг 44 Няжим ня nvmfnvm ^{48 ка}ДР^ов- ^Во избежание засветки Рис. 34. Нажим на пусковую _{кинопленки при пере}мотке объектив нужно закрывать колпачком. После перемотки ручку снимают.

На крышке кинокамеры расположен счетчик длины неэкспонированной кинопленки. При открывании крышки показания счетчика автоматически сбрасываются.

Аппарат имеет полуавтоматическое управление диафрагмой объектива. В цепь управления диафрагмой включен элемент РЦ-53 при напряжении 1,3 В. Срок годности элемента—9 месяцев. При установке элемента в гнездо кинокамеры следует его отрицательный электрод направить ко дну гнезда (положительным электродом является корпус элемента). Полуавтоматическая установка диафрагмы работает на всех частотах киносъемки и рассчитана на кинопленку чувствительностью 11—250 единиц ГОСТ.

Для учета кратности применяемого светофильтра и чувствительности кинопленки в камере имеется механизм коррекции, вносящий поправку в работу системы полуавтоматической установки диафрагмы.

В комплект кинокамеры входят: две насадочные линзы (Ф=750 мм и Ф = 350 мм), три светофильтра (желто-зеленый 1,5^х, нейтральный 2^х и нейтральный 4^х), бленда, навинчивающаяся на объектив, пусковой тросик, рукоятка, элемент, футляр и др.

Насадочные линзы используются при съемках с расстояния менее 1 м. Значения расстояний от плоскости кинопленки до снн-

клавишу при перемотке пленки.

маемого объекта в зависимости от расстояния, установленною на шкале объектива при съемках с насадочной линзой, определяются по таблице. Бленда защищает объектив от попадания излишнего света (боковых лучей).

Пусковой тросик ввинчивается в рельбовое гнездо пусковой клавиши и позволяет производить обычные включения аппарата и вести съемку без оператора. В этом случае втулку на тросике поворачивают против часовой стрелки, нажимают кнопку тросика и отпускают ее. Камера работает без участия оператора до тех пор, пока не будет нажата поворотная втулка тросика.

Перед началом съемки производятся следующие установки. Для установки светочувствительности применяемой кинопленки предназначенное для этого кольцо оттягивают за накатанную часть и поворотом его указатель светочувствительности устанавливают против обозначения «16» на кольце установки частоты съемки. Далее одновременно поворачивают кольцо установки светочувствительности кинопленки и кольцо установки частоты киносъемки — для совмещения выбранного значения частоты со значением кратности примененного светофильтра.

При изменении частоты киносъемки значение светочувствительности всегда должно оставаться совмещенным с числом «16» на кольце установки частоты киносъемки. При покадровой съемке с полуавтоматической установкой диафрагмы кольцо установки частоты киносъемки ставится на значение «8». Установка экспозиции ведется по стрелке и индексу, видимым в сквозном визире Стрелка должна располагаться в центре прорези рчмки. При отклонении стрелки вправо кадры будут сняты с передержкой, при отклонении влево — с недодержкой. Съемку со светофильтром ведут при слишком большой яркости снимаемого объекта.

Для контроля напряжения элемента, пользуясь механизмом коррекции, устанавливают частоту киносъемки 16 кадров в секунду, светочувствительность кинопленки — 11 единиц ГОСТ, кратность светофильтра — 4 и нажимают кнопку контроля напряжения. Если напряжение элемента достаточно, то стрелка гальванометра расположится в пределах прорези рамки или выше ее. При разрядившемся элементе стрелка расположится ниже прорези, в этом случае элемент нужно заменить новым.

Фокусировка снимаемого изображения производится вращением дистанционного кольца объектива. Нанесенные на дистанционном кольце объектива значения (в метрах и футах) соответствуют расстоянию от плоскости кинопленки, отмеченной на кинокамере знаком «Ф», до снимаемого объекта. При съемках с изменяющимся фокусным расстоянием объектива изменяется и глубина резкости. Глубина резкости при различных значениях фокусного расстояния определяется по таблицам в зависимости от установленного значения диафрагмы и расстояния до обьекта съемки. Особая точность установки дистанционного расстояния необходима при больших фокусных расстояниях объектива и малых значениях диафрагмы при съемке с небольших расстояний.

Зарядка бобин кинопленкой производится так же, как и в рассмотренных выше камерах. Зарядка кинокамеры производится в следующей последовательности

Предварительно надо завести пружину (рис. 35). Затем повернуть головку замка по направлению стрелки до совмещения точки на головке замка с индексом на крышке камеры. Сняв крышку, вынуть из камеры обе бобины и повернуть рычаг прижимной планки

65

по часовой стрелке до упора; при этом прижимная планка отойдет от фильмового канала Из бобины вытянуть кусок кинопленки длиной около 15 см и бобину надеть на вал так, чтобы фланец с тремя вырезами был обращен в сторону основания кинокамеры. Затем обогнуть кинопленкой направляющий ролик и заложить ее между фильмовым каналом и прижимной планкой; конец пленки закрепить на приемной бобине. Приемная бобина устанавливается на вал на-матывателя так, чтобы кинопленка охватывала слева резиновый ролик.

Рис. 35. Зарядка кинокамеры кинопленкой.

Далее необходимо повернуть рычаг прижимной планки против часовой стрелки до упора; при этом прижимная планка прижмет кинопленку в фильмовом канале и одновременно ограничит ее боковые перемещения. Нажать пусковую клавишу и проверить правильность зарядки и транспортировки кинопленки.

После проверки хода кинопленки крышку камеры устанавливают на место. При этом точку на головке замка нужно совместить с индексом на крышке и повернуть головку замка по часовой стрелке до упора (в окне счетчика метров должна быть видна белая точка). Нажать пусковую клавишу и, наблюдая за показаниями счетчика, перематывать кинопленку до тех пор, пока в окне счетчика метров не появится вторая точка, указывающая начало полезной длины кинопленки (перематывается только та часть кинопленки, которая была засвечена при зарядке).

Закончив зарядку и проверку кинокамеры, можно начинать съемку. Для этого нужно снять колпачки со светоприемника и объ-

66

ектива. Поворотом переключателя частоты киносъемки установить против индекса на корпусе кинокамеры значение выбранной частоты киносъемки. При непрерывной или покадровой съемке поворотом переключателя рода работы установить против индекса на корпусе кинокамеры соответственно значение «С» или «I». Оттянув кольца установки светочувствительности кинопленки и поворачивая его, совместить значение светочувствительности используемой кинопленки со значением «16» на кольце установки частоты киносъемки. Поворачивая кольцо установки светочувствительности кинопленки совместно с кольцом частоты киносъемки, установить значение выбранной частоты киносъемки против значения кратности применяемого светофильтра, а при съемках без светофильтра — против значения «I».

Завести пружину, установить окуляр визира по глазу и дистанции съемки и освободить пусковую клавишу от блокировки (если съемка будет производиться с приставной рукояткой на кинокамере) ; наблюдая в визир, выбрать масштаб съемки.

Нажав пусковую клавишу на кинокамере или приставной рукоятке, начать киносъемку. Снимать можно до тех пор, пока в окне счетчика метров не появится «О». После этого произвести перемотку остатка кинопленки на принимающую бобину (в окне счетчика появится знак 65)- Этот кусок кинопленки при перезарядке камеры засветится. Перезарядить кинокамеру для съемки на вторую половину кинопленки и поставить пуск на предохранитель.

«Аврора», «Лврора-Супер-2 X 8», сЛврора-10», «Аврора-12»

«Аврора» — любительская киносъемочная камера (рис. 36), предназначенная для съемки на двойную (2X8 мм) кинопленку, намотанную на бобину полезной емкостью 7,5 м. Это позволяет снять 15 м кинофильма. Частота съемки — только 16 кадров в секунду. Предусмотрена и покадровая съемка.

Система зарядки исключает возможность повторной съемки на одну и ту же кинопленку. Зарядку камеры можно производить на свету. В аппарате применен обтюратор с постоянным углом раскрытия 180°. При частоте съемки 16 кадров в секунду выдержка составляет Узг с.

Электродвигатель механизма питается от батареи для карманного фонаря КБС-Л-0,50 или КБС-Х-0,7. Одной батареи хватает на 10 бобин кинопленки.

Объектив камеры — просветленный трехлинзовый анастигмат с фокусным расстоянием 10 мм и относительным отверстием 1 :2,8. Объектив жестко установлен на гиперфокальное расстояние (не фокусируется). При диафрагме 1:2,8 резко изображаемое пространство начинается с расстояния 1,5 м, а при диафрагме 1:11 — с 0,61 м. Визир — телескопический с увеличением 0,3^х. Размеры окна и конструкция встроенного оптического видоискателя обеспечивают нормальную регулировку кадра при съемках с расстояния от 1 м до оо. Камера имеет счетчик метров неэкспонированной кинопленки.

Диафрагма объектива устанавливается полуавтоматически. В аппарат встроен связанный с диафрагмой фотоэлектрический экспонометр. Для обеспечения правильной экспозиции стрелка измерительного прибора устройства должна находиться в центре выреза красной рамки. Для совмещения стрелки с пометкой вращают кольцо установки диафрагмы. Предварительно кольцо установки светочувствительности кинопленки должно быть установлено в соответствующее положение.

67

Рис. 36. Киносъемочная камера «Аврора»:

1 — объектив; 2 — кольцо установки диафрагмы; 3 ■— сиетоприемник; _, 4— объектив визира; 5 — кольцо установки светочувствительности кинопленки; 6 — пусковая кнопка; *„ 7 — контакт включения внешнего источника питания; 8 — отметка плоскости кинопленки; 9 — крышка (со стороны электродвигателя); 10 — замок крышки; // — пристав- '" ная рукоятка; 12 — винт ее крепления; 13—пусковая клавиша; 14 — крышка со счетчиком; 15 — шкала счетчика; 16 — электродвигатель; 17 — батарея; 18 — окуляр визира; 19 — кнопка замка крышки со счетчиком; 20 — вал подающей бобины; 21 — вал принимающей бобины; 22 — рычаг прижимной планки; 23 — резиновый ролик; 24 — направляющий ролик; 25 — фильмовый канал.

Для включения механизма камеры служит пусковая кнопка. Приступая к съемке фильма, точку на кнопке совмещают с отметкой «16» на корпусе аппарата. Для включения покадровой съемки точку на кнопке совмещают с отметкой «1» В целях предотвращения самопроизвольного включения механизма кнопку следует повернуть до совмещения точки на ней с точкой на корпусе.

Крышки аппарата—съемные: крышку со счетчиком можно снять, сдвинув кнопку по стрелке вниз; крышка электродвигателя снимается после поворота рукоятки на 180 .

Рис. 37. Зарядка кинокамеры кинопленкой.

В комплект камеры входят: желтый светофильтр ЖС-17, два нейтральных НС-4 и нейтральный НС-2.

Для удобства съемки камера снабжена приставкой, крепящейся винтом рукоятки

Габариты кинокамеры: 128x110X59 мм. Масса — 0,8 кг. Камера с принадлежностями укладывается в футляр.

Зарядка бобин кинопленкой и зарядка кинокамеры (рис. 37) для съемки принципиально не отличаются от тех же операций в кинокамере «Спорт».

После зарядки и проверки готонноаи аппарата к работе можно производить съемку. Для этого нужно поставить пусковую кнопку

69

в необходимое положение, кольцо установки светочувствительности кинопленки установить в положение, соответствующее светочувствительности примененной кинопленки, снять колпачки с объектива и светоприемника и навести кинокамеру на снимаемый объект.

Наблюдая в окуляр визира, перемещать кольцо установки диафрагмы обьектива до тех пор, пока стрелка экспонометра не станет в центре выреза красной рамки. После этого нажать пусковую кнопку или клавишу. При изменении яркости снимаемого объекта нужно, не отрывая руки от пусковой кнопки, перемещением рычага диафрагмы добиться совмещения стрелки с центром выреза красной рамки.

Съемку следует производить до тех пор, пока указатель счетчика не станет против отметки «О». Тогда съемку необходимо прекратить и перемотать остаток кинопленки на приемную бобину, не открывая крышки со счетчиком. Указатель счетчика должен остановиться против точки. Затем снять крышку со счетчиком и перемотанную кинопленку перезарядить для повторной съемки, т. е. приемную бобину установить на место подающей.

По окончании съемки пусковую кнопку нужно установить на предохранитель. Батарея камеры после съемки 10 катушек кинопленки заменяется новой. Операции по замене батареи не отличаются от рассмотренных для аппарата «Спорт».

Киносъемочная камера «Аврора-Супер-2Х8» предназначена для съемки любительских фильмов на кинопленку формата «Супер-2х8». Размер кадра: 4,22X5,69 мм. В остальном конструкция камеры не имеет отличий от камеры «Аврора».

Любительские киносъемочные камеры «Аврора-10» и «Аврора-12» (рис. 38) с кассетной зарядкой предназначаются для съемок кинофильмов на кинопленку «Супер-8» (типа «СС»). Эти аппараты созданы на основе модернизации и усовершенствования киносъемочной камеры «Аврора». Конструктивно они выполнены одинаково, различие только в способе установки диафрагмы. В камере «Аврора-10» диафрагма устанавливается вручную, а в камере «Аврора-12» ее можно устанавливать и автоматически, и вручную. Кассеты емкостью 15 м дают возможность производить зарядку камер на свету. Размеры кадра: 4,22X5,69 мм. Частота съемки—18 кадров в секунду. При этом выдержка равняется Via с.

Питание электрической схемы камер производится от четырех элементов «316». Могут быть также применены любые другие источники таких же размеров, напряжением 4,4 В, допускающие разрядный ток не менее 170 мА (аккумулятор ЦНК-0,45). Емкость источника питания должна обеспечивать протягивание пленки не менее чем с 10 кассет. Источник питания располагается в камере в специальном отсеке, закрываемом крышкой с винтом.

Габаритные размеры камер: 221X136x45 мм. Масса —около 0,7 кг.

Действия по обслуживанию этих съемочных камер сведены к минимуму благодаря применению электропривода наводки объектива на резкость по символам и возможности контроля расхода кинопленки через визир.

В камере применен объектив Т-54 (просветленный трехлннзо-вый анастигмат) с фокусным расстоянием 16 мм и относительным отверстием 1 :2,8.

Фокусировка объектива по символам (рис. 39) дает возможность выполнять съемку с достаточной резкостью в большом интервале дистанции. Пределы глубины резкости в зависимости от по-

70

ложения объектива н величины диафрагмы определяются по таблице, приложенной к аппарату.

Обе кинокамеры снабжены параллаксным визиром с увеличением 0,5", внутри которого помещена шкала счетчика. В визире кинокамеры «Аврора-12» дополнительно имеется шкала диафрагм.

„Аброра-Ю"

„ Адрора-12"

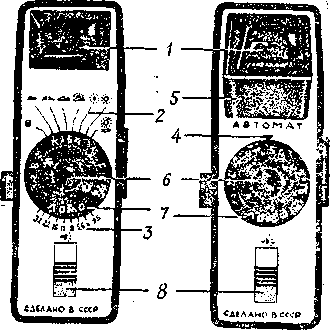

Рис. 38. Киносъемочные камеры «Аврора-10» и «Аврора-12»:

/ — визир; 2— шкала символов погоды; 3 — шкала значений

диафрагмы; 4 — индекс «Автомат»; 5 — светоприемник; 6 —

объектив; 7 — кольцо управления диафрагмой; S — кнопка

управления светофильтром «Л»,

Счетчики неэкспонированной пленки включаются автоматически при установке кассеты в камеру благодаря кнопке, расположенной в кассетном отсеке. При снятии кассеты счетчик автоматически устанавливается в исходное положение. Перед началом съемки указатель счетчика должен показывать «15» и к концу съемки, при условии использования всей пленки, переместиться до знака «М».

В камере «Аврора-10» установка диафрагмы производится вручную, поворотом кольца до совмещения значения светочувствительности пленки с индексом соответствующего символа погоды. Сим-

71

волы погоды нанесены на передней панели. Не следует устанавливать диафрагму по символам в темное время дня и при искусственном освещении. В таких случаях рекомендуется устанавливать ее с помощью экспонометра или же исходя из собственного опыта. Установка диафрагмы осуществляется поворотом кольца с треугольным индексом до совмещения индекса с соответствующим значением диафрагмы.

Объектив можно диафрагмировать в пределах от 2,8 до 32. Такой большой диапазон диафрагмирования позволяет в большинстве случаев обходиться без нейтральных светофильтров.

На шкале светочувствительности пленки оцифровка нанесена через ступень.

В киносъемочной камере «Аврора 12» установка диафрагмы может быть выполнена и вручную, и автоматически. Чтобы включить систему автоматической установки диафрагмы, нужно повернуть кольцо управления диафрагмы со значением светочувствительности примененной пленки до совмещения с треугольным индексом, нанесенным на передней панели кинокамеры.

Автоматической установкой диафрагмы можно пользоваться только при съемках на кинопленку с чувствительностью 32—45 единиц ГОСТ. При другой чувствительности требуется ручное управление диафрагмой, которое выполняется поворотом кольца при одновременном наблюдении за значением установленной диафрагмы через визир. В этом случае для определения величины раскрытия диафрагмы можно пользоваться системой ее автоматической установки как экспонометром, вводя соответствующую поправку.

В комплект кинокамеры входит экспонометрическая таблица для определения значений диафрагмы при

различных значениях светочувствительности пленки (при использовании системы автоматической установки диафрагмы).

Иногда при съемках с автоматическим управлением диафрагмой для выделения сюжетно важной части объекта необходимо диа_-фрагму открывать вручную на одну-две ступени больше показаний системы ее автоматической установки.

72

Рис. 39. Символы фокусировки объектива:

вверху — съемка ближних объектов, ниже — съемка дальних объектов.

Система автоматической установки диафрагмы и электродвигатель камеры питаются от одного источника тока. После окончания съемок система автоматической установки диафрагмы должна выключаться.

В кинокамерах перед объективом встроен цветокорректирующий светофильтр типа «А», управление которым производится вручную, кнопкой, расположенной на передней панели. Светофильтром пользуются только во время съемки при естественном освещении на цветную кинопленку, сбалансированную для искусственного освещения; при искусственном освещении светофильтр должен быть выведен. Съемку на цветную кинопленку, предназначенную для естественного освещения (например, кинопленки ЦО-22Д, ЦО-32Д), и на черно-белую пленку нужно вести с выведенным светофильтром.

Рис. 40. Проверка кинокамеры и зарядка ее кассетой с кинопленкой.

Подготовка кинокамер к съемке несложна. Сначала надо отвернуть (монеткой) винт крышки отсека батареи, снять крышку, поместить в отсек источник питания и закрыть его крышкой. Далее сдвинуть кнопку замка влево и открыть крышку камеры (рис. 40, а). Проверить работу механизма при холостом ходе, при этом наматы-патель должен вращаться против часовой стрелки. Вставив в камеру кассету с кинопленкой, толкнуть ее вперед до упора (рис. 40, б), нажать на заднюю стенку так, чтобы услышать щелчок, свидетельствующий о ее фиксировании. Закрыть крышку и, включив механизм камеры на 1—2 с, пропустить засвеченный участок пленки.

Готовясь снимать какой-то кадр, нужно установить диафрагму исходя из условий освещения по символам погоды, а затем, глядя в визир, скомпоновать кадр и произвести фокусировку объектива по наиболее сюжетно важной части снимаемого объекта.

Съемку можно производить и со штатива, и с рук.

«ЛОМО-214», «ЛОМО-216», «ЛОМО-218»

Любительские киносъемочные камеры «ЛОМО-214», «ЛОМО-216», «ЛОМО-218» (рис. 41) имеют кассетную зарядку, рассчитаны на кинопленку «Сусер-8» (типа «С»). Все они принципиально аналогичны, за исключением способа диафрагмирования и примененных объективов.

73

В камере «ЛОМО-216» управление диафрагмой ручное, а в камерах «ЛОМО-214» и «ЛОМО-218»—автоматическое и ручное. Кассеты емкостью 15 м дают возможность производить зарядку камер на свету. Размер кадрового окна—4,22X5,69 мм. Частота съемки —

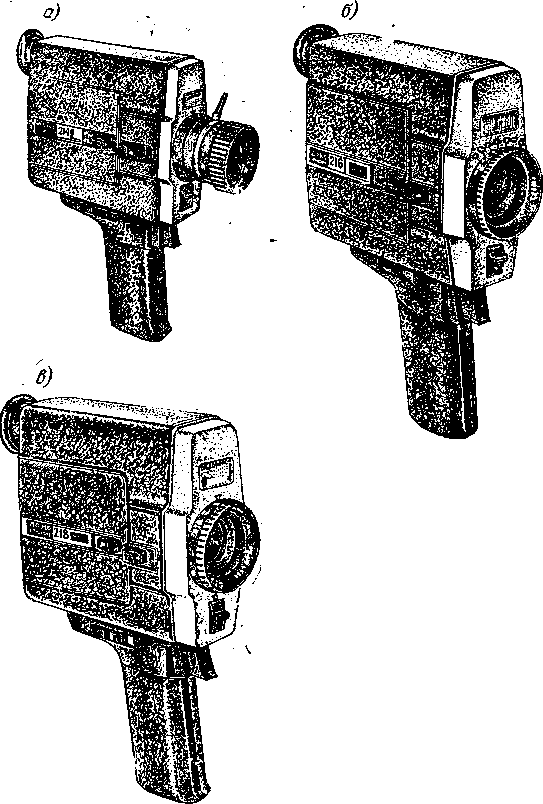

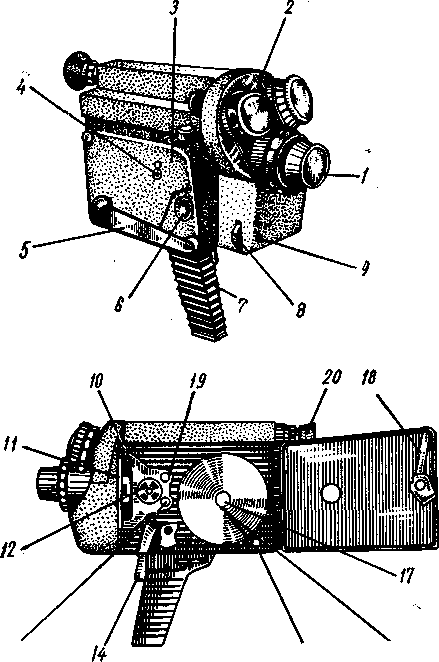

Рис. 41. Киносъемочные камеры:

а-сЛОМО-214»; б — «ЛОМО-216»; в — «ЛОМО-218».

18 кадров в секунду. Источник питания — четыре элемента A316 «Квант».

Габаритные размеры (без рукоятки): «ЛОМО-214» — 178X119Х Х65 мм; «ЛОМО-216»—152X119XG0 мм; «ЛОМО-218»—152X

119X65 мм. Масса: «ЛОМО-214» — 0,8 кг; «ЛОМО-216 и -218» — 0,74 кг.

Диапазон светочувствительности применяемых пленок' для «ЛОМО-216» —от 22 до 350 единиц ГОСТ, для «ЛОМО-214 а -218» —от 22 до 250 единиц ГОСТ.

Диапазон изменения фокусного расстояния объектива «Агат-14» в кинокамере «ЛОМО-214» — от 9 до 27 мм при относительном отверстии 1 :2,8.

В камерах «ЛОМО-216 и -218» объектив Т-55 имеет постоянное фокусное расстояние 12,5 мм при относительном отверстии 1 :2,4.

Во всех трех кинокамерах перед объективом встроен цветокор-ректирующий фильтр тип.! «А», установка которого производится вручную.

Киносъемочные камеры «ЛОМО-214», «ЛОМО-216» и «ЛОМО-218» созданы на основе модернизации и усовершенствования камер «Аврора-10» и «Аврора-12», поэтому в пользовании ими принципиальных отличий нет. По внешнему виду камеры «ЛОМО» более красивы и современны.

«НЕВА», «НЕВА-2»

Киносъемочная любительская камера «Нева» (рис. 42) предназначена для киносъемки на двойную (2x8 мм) кинопленку, намотанную на бобину полезной емкостью 7,5 м. Это позволяет снять 15 м фильма. Зарядку кинопленкой можно производить на свету. В аппарате применен дисковый обтюратор с постоянным углом раскрытия 125°. Механизм камеры имеет пружинный завод, который осуществляется складной рукояткой, расположенной на правой боковой стенке камеры.

Объектив кинокамеры — с фокусным расстоянием 12,5 мм и относительным отверстием 1 : 1,9. Окуляр визира имеет специальное устройство — диоптрийную наводку по глазу, что весьма важно для людей с дефектом зрения.

На передней стенке аппарата смонтирована турель, на которой установлены две афокальные насадки и дее соответствующие насадки к видоискателю. Турель имеет отверстие. В первом положении можно снимать непосредственно объективом через отверстие. Во втором положении, повернув турель, можно установить перед объективом насадку, укорачивающую фокусное расстояние до 6,25 мм, и таким образом получить короткофокусную широкоугольную съемочную оптическую систему. При этом перед объективом видоискателя устанавливается соответствующая насадка, расширяющая границы видимого кадра. В третьем положении перед объективом устанавливается вторая насадка, удлиняющая фокусное расстояние до 25 мм (теленасадка). Соответствующая насадка автоматически устанавливается и перед объективом видоискателя.

Наличие быстросменных насадок позволяет во время съемки получать кадры с различными планами. При этом насадка не изменяет относительного отверстия объектива, в связи с чем диафрагма не требует дополнительной регулировки. Фокусирование объектива производится по дистанционной шкале в пределах от 20 см до оо. При съемках с насадками фокусное расстояние определяется не по дистанционной шкале на объективе, а по таблицам, прилагаемым к кинокамере.

Фокусировка изображения производится поворотом дистанционного кольца объектива. Цифры, нанесенные на кольце, соответствуют

75

25

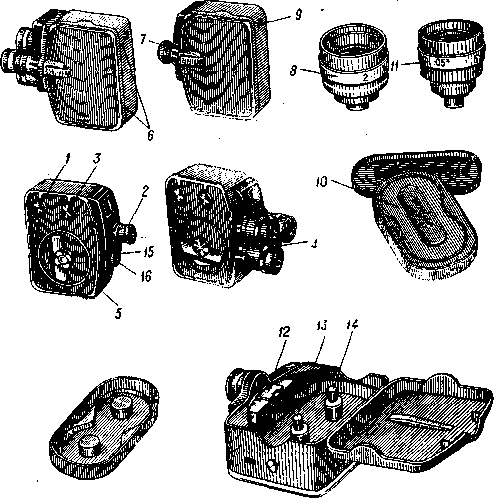

Рис. 42. Киносъемочная ка мера «Нева»:

/ — корпус; 2 — сотовая лннчг фотоэлемента; 3 —объектив 4 — поворотная турель; 5 — ви доискатель объектива; 6 — ши рокоугольный видоискатель:

7 — широкоугольная насадка:

8 — кнопка переключения туре ли; 9 — видоискатель теленасадки; 10 — теленасадка; // — переключатель хода; 12 — переключатель частоты киносъемки; 13 — пусковая кнопка; 14 — заводная рукоятка; 15 — винт крепления приставной рукоят ки; Т6 и 77 — пусковые курки; 18 — дистанционное кольцо объектива; 19 — рычаг установки диафрагмы; 20 — счетчик метража кинопленки; 21 — папраь ляющий ролик; 22 — вал по дающей бобины; 23 — прижим пая планка; 24 — вал прини мающей бобины; 25 — резиновый направляющий ролик; 26 — дистанционное кольцо телена садки; 27 — рычаг установки чувствительности кинопленки; 28 — окуляр видоискателя; 29 —

головка замка.

расстоянию до объекта съемки и должны быть совмещены с индексом на оправе объектива. С обеих сторон индекса расположены цифры, соответствующие значению диафрагмы. Глубина резкости определяется делениями на шкале расстояний, расположенными против тех же значений диафрагмы. Эти деления показывают расстояния (в метрах), в пределах которых объекты съемки при данной диафрагме окажутся на кинопленке изображенными резко (положение кинопленки отмечено на крышке знаком «Ф»). Глубина резкости в зависимости от величины диафрагмы определяется и по таблицам, входящим в комплект кинокамеры.

При съемке фильма с широкоугольной насадкой с расстояний от 1,7 м до оо индекс на оправе объекпша устанавливается посередине между цифрой «7» и знаком оо на дистанционном кольце объектива. Глубина резкости определяется по таблице.

Снимая с расстояний от 9 до 170 см, дистанционную шкалу объектива устанавливают по таблице.

Фокусировку теленасадки производят ее дистанционным кольцом, а знак оо кольца объектива совмещают с индексом на оправе объектива. При съемке с теленасэдкон с расстояния менее 2 м дистанционное кольцо насадки устанавливают на знак оо, а дистанционное кольцо объектива устанавливают по таблице.

Полуавтоматическое управление диафрагмой объектива осуществляется с помощью экспонометра, встроенного в камеру.

Частота съемки — 8, 16, 24 и 48 кадров в секунду, а также одиночными кадрами. При съемке с частотой 8 кадров в секунду выдержка составляет Vis с, при 16 — '/so с, при 24 —'/so с, при 48—7юо с. При покадровой съемке время экспозиции также можно регулировать на значения: Vis. '/so и '/юо с.

Камера снабжена счетчиком Мйтров неэкспонированной кинопленки. Через интервалы времени, соответствующие прохождению 0,25 м кинопленки, раздается сигнал — щелчок.

Для съемки с рук в комплект входит приставная рукоятка. В нижней части корпуса аппарата имеется гнездо с резьбой для установки его на штатив.

В комплект входят светофильтры: желтый ЖС-17, оранжевый— ОС-12 и нейтральные 2^х и 4^х.

Аппарат «Нева» отличается некоторыми особенностями пользования светофильтрами. При установке на объектив желтого светофильтра следует на экспонометр поставить нейтральный 2-кратный светофильтр, при установке оранжевого — нейтральный 4-кратный. В случае очень сильного освещения объекта съемки, когда стрелка гальванометра выходит за пределы поля зрения видоискателя, применяется нейтральный 4-кратный светофильтр, который крепится к оправе объектива или насадки. В этом случае на экспонометр также устанавливается нейтральный 4-кратный светофильтр. Для защиты съемочной оптики от непосредственного попадания световых лучей на каждую из насадок надеты солнечные бленды. Пуск камеры осуществляется нажатием на пусковой курок (кнопку).

Зарядка бобин кинопленкой производится так же, как и в других типах кинокамер. Выполняется она следующим образом (рис. 43). Повернув головку замка по ходу часовой стрелки до упора, снимают крышку камеры, вынимают бобины и прижимную планку из фильмового канала. Из подающей бобины вытягивают конец кинопленки длиной 15 см и бобину надевают на ось так, чтобы фланец с тремя вырезами был обращен в сторону основания камеры. Обогнув направляющий ролик кинопленкой, закладывают

77

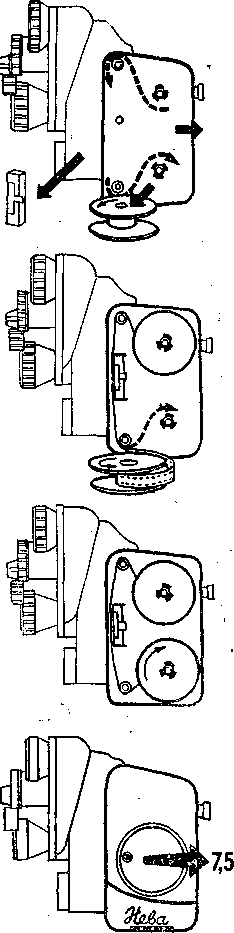

Риг. 43. Зарядка кинокамеры кинопленкой.

78

ее в фильмовый канал. После этого в камеру вставляют прижимную планку и конец пленки закрепляют на приемной бобине. Приемную бобину надевают на вал таким образом, чтобы кинопленка охватывала резиновый ролик слева.

После окончания зарядки нужно нажать на пусковую кнопку (курок) и, наблюдая за ходом пленки, убедиться в правильности ее зарядки и надежном транспортировании.

Далее следует совместить точку на головке замка с точкой на крышке камеры. Установив крышку, повернуть головку по часовой стрелке. Затем снова нажать пусковую кнопку и пропускать кинопленку до тех пор, пока указатель счетчика не установится против отметки «7,5». Теперь можно начинать съемку и производить ее до тех пор, пока указатель счетчика не установится против отметки «О».

После съемки перемотанная кинопленка перезаряжается для повторного экспонирования.

Съемку можно производить с различной частотой. Для установки выбранной частоты съемки переключатель частоты следует поставить так, чтобы в его окне было видно соответствующее цифровое значение. Переключатель хода устанавливается таким образом, чтобы при киносъемке в его окне была видна отметка «С», а при покадровой съемке — «1».

В соответствии с чувствительностью выбранной кинопленки устанавливается рычаг чувствительности кинопленки (эта установка производится непосредственно перед каждой киносъемкой). Затем следует нажать кнопку переключения турели и поворотом ее установить выбранную для данной съемки насадку. Нажав на турель, опустить ее до соприкосновения с камерой. Снять колпачки с фотоэлемента, объектива и насадок, отфокусировать изображение объекта съемки и установить наилучшую резкость окуляра видоискателя. Наблюдая в видоискатель и перемещая рычаг диафрагмы, добиться того, чтобы стрелка экспонометра установилась посередине прорези видоиска-

теля. Закончив все перечисленные операции и нажав спусковую кнопку (курок), можно начинать съемку.

Необходимо, помнить, что поле видоискателя соответствует полю объектива только при съемках с расстояний не менее 1 м. При меньших расстояниях видоискатель вносит параллактическую ошибку, требующую поправки. При съемке с расстояния 0,5 м камеру нужно установить так, чтобы изображение объектива съемки в видоискателе было сдвинуто влево вниз приблизительно на '/з своего размера. В этом случае снимаемый объект расположится в центре кадра. При расстоянии до снимаемого объекта 0,2 м изображение его в видоискателе должно быть сдвинуто влево вниз так, чтобы его правый край находился в середине видоискателя.

Габариты камеры: 160Х150ХЮ0 мм. Масса—1,45 кг.

Киносъемочная камера «Нева-2» является модификацией модели «Нева» и принципиальных отличий не имеет. Беспараллаксная съемка камерой с расстояний 0,2; 0,5; 0,6 м производится с помощью оптических клиньев. Клинья в специальных оправах надеваются на окуляр визира. В комплект киносъемочной камеры входит большой набор светофильтров: желто-зеленый ЖЗС-9 и нейтрально-серые — НС-2, НС-4, НС-8 и БС-Н.

«Лада», «Лада-2»

Любительский киноаппарат «Лада» (рис. 44) по своим техническим данным является одним из наиболее современных. Он предназначен для съемки на двойную (2X8 мм) кинопленку, намотанную на стандартную бобину полезной емкостью 7,5 м, что обеспечивает съемку 15 м кинофильма. Зарядку можно производить на свету.

Механизм приводится в действие пружинным заводом. За один полный завод пружины протягивается 2,5 м кинопленки. Частота съемки — 8, 16, 24 и 48 кадров в секунду, возможна и покадровая съемка. Обтюратор имеет постоянный угол раскрытия 170°. Выдержка составляет при 8 кадрах в секунду — '/ц с, при 16 — '/зо с, при 24 — '/so с, при 48 — Vioo с.

Камера имеет объектив с переменным фокусным расстоянием, которое можно плавно изменять в пределах от 9 до 36 мм при неизменном относительном отверстии 1 : 1,7. Изменение фокусного расстояния объектива производится поворотом рычага на корпусе камеры как в процессе съемки, так и при остановленном механизме. На этом же рычаге расположены пусковая кнопка и кнопка покадровой съемки. Для предотвращения случайного пуска механизма в ход пусковые кнопки могут быть заблокированы поворотом до упора кнопки покадровой съемки. Снимаемый объект визируется непосредственно через обьектив, благодаря чему полностью отсутствует параллакс при съемках с любых расстояний.

Изменение фокусного расстояния объектива вызывает соответственно изменение масштаба изображения, наблюдаемого в визире. Все поле зрения визира больше снимаемого поля зрения, что позво* ляет при съемке видеть предметы, расположенные за кадром. Нерабочая часть поля зрения визира видна в красном цвете.

Конструкция механизма дает возможность производить обратную перемотку части кинопленки с принимающей бобины на подающую. Перемотка осуществляется с помощью рукоятки, навинчивающейся на конец вала обратной перемотки. При одном обороте рукоятки по часовой стрелке кинопленка перемещается на один кадр.

79

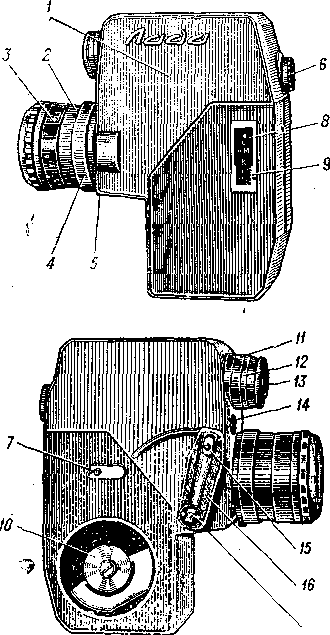

Рис. 44. Киносъемочная камера «Лада»: / — корпус; 2 — объектив; 3 — дистанционное кольцо объектива; 4 — кольцо замка крышки; 5 — рычаг диафрагмы; 6 — кольцо окуляра визира; 7—щиток вала обратной перемотки; 8 — окно счетчика метров и футов; 9 — окно . счетчика кадров; 10 — рукоятка завода; // — кольцо установки частоты киносъемки; 12 — кольцо установ ки светочувствительности кинопленки; 13 — кольцо установ ки кратности фильтров; 14 — окно для освещения шкалы диафрагмы; IS— пусковая кнопка киносъемки; 16 — рычаг изменения фокусного расстояния объектива; 17 — пусковая кнопка покадровой съемки.

/7

Перемотку пленки можно производить только при не полностью (не менее одного оборота до конца) заведенной пружине и нажатой пусковой кнопке, в противном случае может произойти поломка механизма аппарата. Обратную перемотку следует делать не более чем на 50 кадров. Во избежание засветки кинопленки объектив при перемотке надо закрыть колпачком; рукоятку после перемотки снимают.

На крышке камеры имеется счетчик метров и кадров экспонированной кинопленки. При открывании крышки показания счетчика автоматически устанавливаются на начальные значения: на шкале метров устанавливается знак «X», а на шкале количества кадров — нулевое значение.

Аппарат имеет автоматическое и ручное управление диафрагмой объектива. Автоматическую систему диафрагмирования можно отключить и производить установку диафрагмы вручную, поворотом ее рычага. При регулировке ведется наблюдение в визир. Повороты рычага вызывают перемещение шкалы диафрагмы относительно прорези в рамке, видимой в визире.

Обратное переключение — с ручной установки диафрагмы на автоматическую — также производится рычагом диафрагмы. Рычаг можно устанавливать в два фиксированных положения, имеющих обозначения «А» и «К». В положении «А» выключается система автоматической установки диафрагмы. Для управления диафрагмой установлена батарея ЗРЦ-53 на напряжение 3,75 В. Срок годности батареи — 9 месяцев. При установке батареи в гнездо кинокамеры ее отрицательный электрод должен быть направлен ко дну гнезда (положительным электродом является корпус батареи).

Автоматическая установка диафрагмы работает на всех частотах киносъемки на кинопленку чувствительностью от 11 до 90 единиц ГОСТ. Для учета кратности применяемого фильтра и чувствительности кинопленки служит механизм коррекции, вносящий поправки в работу системы автоматической установки диафрагмы.

В комплект киноаппарата входят три насадочные линзы, три светофильтра (желто-зеленый ЖЗС-5, нейтральный 2-кратный и нейтральный 4-крагный), компендиум со шторками, насадочная диафрагма, приставная рукоятка, бленда, пусковой тросик, рукоятка обратной перемотки, съемный наглазник, батарея, два футляра и др.

На оправах насадочных линз указана их оптическая сила. Эти линзы применяются при съемках с расстояния менее 1 м. Значения расстояний от плоскости кинопленки до снимаемого объекта в зависимости от расстояния, установленного на шкале объектива при съемках с различными насадочными линзами, определяются по таблице.

Компендиум со шторками и насадочной диафрагмой применяется для трюковых киносъемок. Шторки компендиума позволяют, используя обратную перемотку кинопленки, получать на одном кадре два совмещенных изображения и вытеснять одно изображение другим. При съемках корпус компендиума навинчивается пружинной частью на переходное кольцо, ввинчиваемое в оправу объектива. Если съемки с компендиумом производятся со светофильтром, то переходное кольцо ввинчивается в оправу светофильтра.

Насадочная диафрагма устанавливается на объективе при помощи переходного кольца. Она позволяет вести съемку с «окружением». Ею можно пользоваться только при значительных диафрагмах— 1,7; 2; 2,8; 11; 16.

⁴ Зак. № 237 ⁸¹

Бленда служит для защиты объектива от попадания боковых лучей. Она навинчивается на объектив. Для защиты окуляра визира следует надеть на него резиновый наглазник. Им рекомендуется пользоваться и при съемках в условиях низких температур.

В резьбовые гнезда пусковых кнопок может быть ввинчен пусковой тросик. Кроме обычных включений аппарата тросик дает возможность производить съемку без оператора. В этом случае нужно повернуть втулку тросика против часовой стрелки, нажать и отпустить кнопку тросика. Съемка будет осуществляться до тех пор, пока не будет произведен нажим на поворотную втулку тросика. Такое устройство позволяет снимающему быть среди объектов съемки.

Приставная рукоятка обеспечивает возможность съемки с рук.

Габаритные размеры камеры: 155X150X75 мм. Масса—1,5 кг.

Камера вкладывается в малый мягкий футляр, который, в свою очередь, помещается в большой жесткий футляр вместе с принадлежностями.

Перед началом съемки необходимо произвести следующие установки. Кольцо установки светочувствительности кинопленки оттянуть за накатанную часть и установить соответствующее значение светочувствительности против отметки «16» кольца установки частоты киносъемки. Поворотом кольца установки частоты киносъемки (вместе с кольцом установки светочувствительности кинопленки) установить значение выбранной частоты киносъемки против индекса на корпусе аппарата.

При изменении частоты съемки значение светочувствительности кинопленки должно совмещаться с отметкой «16» кольца установки частоты. При .покадровой съемке с автоматической установкой диафрагмы кольцо установки частоты киносъемки должно быть установлено на значение «8».

Поправка на кратность применяемого светофильтра вносится поворотом соответствующего кольца. При этом значение кратности светофильтра устанавливается против индекса на корпусе аппарата.

Ведя съемку с автоматическим регулированием диафрагмы, необходимо следить за тем, чтобы объект съемки имел яркость в допустимых пределах. В случае очень большой или недостаточной яркости снимаемого объекта съемка ведется при граничных значениях диафрагмы. Снимать можно до тех пор, пока шкала диафрагмы не сместится влево или вправо до появления в прорези рамки штриха предупреждения о чрезмерно большой или малой яркости снимаемого объекта.

Для контроля напряжения батареи питания рычаг диафрагмы переводится в положение «К». При достаточном напряжении батареи шкала диафрагмы повернется так, что риска, соответствующая значению «16», будет находиться в пределах прорези рамки или несколько левее. При разряженной батарее риска установится справа от прорези; в этом случае батарею следует заменить новой.

До съемки или во время съемки фокусировка изображения производится дистанционным кольцом объектива. Это кольцо имеет шкалу метров (от 1 м) и шкалу футов (от 3 ф). Цифры, нанесенные на шкалу, соответствуют расстоянию от плоскости кинопленки в кинокамере до объекта съемки. Для точности отсчета плоскость кинопленки отмечена знаком «Ф» на стенке аппарата. Ее иоложе-нию соответствует также ближняя к объективу кромка обрамления окна счетчика на крышке камеры.

Необходимо учитывать, что при съемках с изменением фокус-

82

ного расстояния объектива изменяется глубина резкости. Она определяется в зависимости от установленного фокусного расстояния и величины диафрагмы по таблицам. Особенно точно должно быть определено дистанционное расстояние до объекта съемки при боль-

Рис. 45. Зарядка кинокамеры кинопленкой.

ших фокусных расстояниях и малых значениях диафрагм при съемке с малых расстояний.

, Зарядка бобин кинопленкой не отличается от этой же операции в других типах камер.

Зарядка кинокамеры производится в следующей последовательности.

аз

Сначала заводят пружину. Затем, повернув кольцо замка до упора, открывают крышку кинокамеры. Вытянув из бобины около 15 см кинопленки, надевают бобину на подающую ось так, чтобы фланец с тремя вырезами был обращен к основанию камеры (рис. 45, а). Открывают прижимную планку и вкладывают кинопленку в фильмовый канал, обогнув все ролики. Вставляют конец кинопленки в прорезь принимающей бобины и закрепляют его (рис. 45, б). После этого следует проверить, вошли ли зубцы ролика со звездочкой и зуб грейфера в соответствующие перфорационные отверстия кинопленки. После проверки можно нажать пусковую кнопку киносъемки и, наблюдая за ходом кинопленки, убедиться в правильности ее зарядки и надежности транспортировки, закрыть крышку камеры.

До начала съемки нужно нажать пусковую кнопку и, наблюдая за показаниями счетчика, перематывать кинопленку до тех пор, пока против указателей счетчика метров и кадров не установятся нулевые показания.

Проведя эти операции, нужно снять колпачок с объектива и, если съемка будет производиться с автоматической регулировкой диафрагмы, установить рычаг диафрагмы на показатель «А». Поворотом кольца установки светочувствительности кинопленки установить значение светочувствительности выбранной кинопленки против риски. Поворотом кольца установки частоты киносъемки вместе с кольцом установки светочувствительности кинопленки установить против индекса на корпусе аппарата выбранную частоту съемки. Затем поворотом кольца установки кратности светофильтров установить против индекса на корпусе аппарата кратность применяемого фильтра. При работе без светофильтра против индекса устанавливается показатель «1». Далее следует завести пружину, установить окуляр визира по глазу и дистанции киносъемки, освободить пусковые кнопки от блокировки и, наблюдая в визир, выбрать масштаб съемки. Закончив подготовку, нажимают пусковую кнопку непрерывной или покадровой съемки и начинают съемку. Производят ее до тех пор, пока в окне счетчика метража не появится первая точка. После этого оставшуюся часть кинопленки нужно перемотать на принимающую бобину. При перезарядке она будет засвечена.

Об окончании перемотки сигнализирует появление второй точки в окне счетчика. После этого кинокамеру перезаряжают для экспонирования второй половины кинопленки. После окончания съемок пусковые кнопки следует установить на предохранитель (блокировку).

Модификация кинокамеры «Лада-2» (рис. 46) имеет автоматическое управление экспозицией. Объектив — с переменным фокусным

84

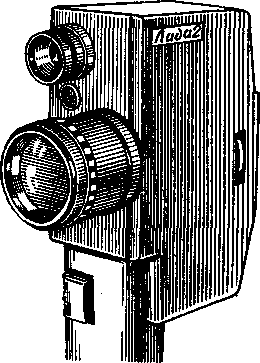

Рис. 46. Киносъемочная камера «Лада-2».

расстоянием от 9 до 37 мм и относительным отверстием 1:1,7. Привод — пружинный. Частота 'киносъемки — от 8 до 48 кадров в секунду, возможна и покадровая съемка. Перемотка — автоматическая. В сквозном визире видны шкала диафрагм и указатель завода пружины. Возможна диоптрийная установка визира. Предусмотрены установка диафрагмы от руки, учет кратности светофильтра и контроль годности батареи.

«Киев-16С-2», «Киев-16С-3», «Киев-16У»

Любительский киносъемочный аппарат «Киев-16С-2» (рис. 47) предназначен для 16-мм кинопленки; по своему устройству и принципу действия он аналогичен 8-мм аппаратам. Система зарядки —

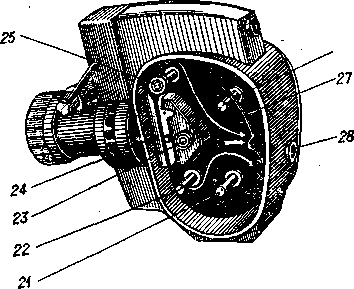

Рис. 47. Киносъемочная камера «Киев-16С-2»:

1 — корпус: Я — турель объектива: 3 и 4 — объективы; 5 и о— микро объективы визира: 7 — рукоятка турели; 8 — пусковая кнопка; 9 — переключатель частоты киносъемки; 10 — рукоятка завода; // — окуляр визира; 12— замок крышки; 13 — крышка; 14 — окно шкалы счетчика; 15 — подвижная шкала.

12

13

кассетная. Пленка в кассету заряжается в темноте, смена кассет в кинокамере производится на свету. Емкость кассеты—15 м кинопленки. В кассете размещены часть лентопротяжного механизма, комбинированный зубчатый барабан, наматыватель и фильмовый

85

канал с контргрейферным зубом. Предварительно заряженная кассета вдвигается внутрь корпуса аппарата.

В камере два объектива РО-51, установленных на поворотной турели. Один из ниц имеет фокусное расстояние 50 мм и светосилу 1 : 3,5, другой — фокусное расстояние 20 мм и светосилу 1 : 2,8. На той же турели установлены два объектива видоискателя. При повороте турели одновременно со сменой съемочного объектива сменяется объектив видоискателя.

В окне видоискателя имеются отметки, что дает возможность компенсировать параллакс при съемке с малых расстояний; при съемках с расстояний менее 2 м визирование кадра следует производить с учетом отметок.

Аппарат работает на частотах 16, 24, 32, 48 и 64 кадра в секунду, возможна покадровая съемка. Дисковый обтюратор имеет

■ постоянный угол раскрытия 132°. Выдержка при 16 кадрах в секунду — Чи с, при 24—'/«» с, при 32—Чи с, при 48— Viso с и при 64 —^!/i75 с. При покадровой съемке выдержка равна ^l/io с. Для установки выбранной частоты киносъемки следует -' кольцо с накаткой и шкалой повернуть так, чтобы нужное значение встало против отметки на корпусе камеры.

Привод механизма — пружинный.

Рис. 48. Устройство кас- ^ПР^{И полн}°^м ***** ПРУ»¹"¹" ⁿP°™-сеты гивается 4 м кинопленки.

Кинопленка с односторонней перфорацией в этом аппарате не может

быть использована вследствие того, что грейферная гребенка расположена против левого ряда перфорационных отверстий, а зубья барабана приходятся против правого ряда.

Габаритные размеры кинокамеры: 215X130X65 мм. Масса — 1,7 кг.

Кассета с кинопленкой показана на рис. 48. Корпус / кассеты закрывается крышкой. Внутри кассеты расположены: фильмовый канал 2, зубчатый барабан 3, подающая бобина 4 и принимающая бобина 5, на которую наматывается кинопленка 6. При зарядке кассеты рулон кинопленки устанавливают на подающую бобину, вытягивают ее конец примерно на 15 см и закладывают на зубчатый барабан. Затем, образовав петлю, вводят кинопленку в фильмовый канал, после чего, снова сделав петлю, закладывают ее вторым слоем на зубчатый барабан. Далее конец кинопленки закрепляют на принимающей бобине наматывателя. Окно кассеты, через которое экспонируется кинопленка, закрывается заслонкой, автоматически открывающейся при установке кассеты в корпус кинокамеры.

После зарядки кассеты проверяют на ощупь правильность расположения кинопленки на зубьях барабана и роликах и надевают крышку кассеты. С внутренней ее стороны расположен диск счетчика, который перед установкой крышки необходимо отвести, поворачивая влево до отказа с помощью штифта, расположенного с внешней стороны. В правильном положении при полной зарядке кинопленкой счетчик должен показывать 15 м.

При установке кассеты в корпус аппарата поводок, находящийся на верхней части кассеты, автоматически открывает экспозицион-

86

ное окно. Такое устройство предохраняет кинопленку от засвечива-ния^ После установки кассеты крышку камеры закрывают. Крышка имеет блокировочное приспособление, которое исключает работу механизма аппарата при неплотно закрытой крышке.

Зарядив аппарат, нужно нажать пусковую кнопку и проверить работу механизма и ход пленки по характерному шуму счетчика отсчета кинопленки.

Закончив все операции по зарядке и проверке, можно приступать к съемке. Фокусирование объектива ведется по дистанционной шкале, нанесенной на оправу объектива. Для точной фокусировки следует отмерить расстояние от объекта съемки до вертикальной полосы на корпусе кинокамеры, соответствующей положению плоскости кинопленки. Диафрагма объектива устанавливается вручную. Киносъемку можно производить до появления в контрольном окне счетчика показания «ОЬ. Съемку можно вести с рук или со штатива.

Кинокамера «Киев-16С-3» имеет те же технические характеристики, что и «Киев-16С-2», но в ней несколько изменена конструкция отдельных узлов и элементов.

Грейферный механизм встроен в камеру, а не в кассету, что улучшает надежность работы механизма, надежность продвижения кинопленки и упрощает зарядку кассеты. Кассеты аппарата не взаимозаменяемы. Транспортирующий (зубчатый) барабан позволяет применять кинопленку с односторонней и двусторонней перфорацией. Для удобства пользования аппарат снабжен съемной рукояткой. В комплект кинокамеры входит бобина для зарядки кассеты кинопленкой на свету.

Киносъемочная камера «Киев-16У» (рис. 49) предназначена для съемки кинолюбителями с большим опытом, любительскими киностудиями, телестудиями и научно-исследовательскими организациями любительских, хроникальных, технических, научных фильмов.

Эта модификация является самой совершенной моделью кинокамер «Киев». Для съемки применяется 16-мм кинопленка с односторонней и двусторонней перфорацией. Механическим приводом служит пружина. За один полный завод пружины протягивается 4,5 м кинопленки. Емкость бобин — 30 м.

Киносъемку можно вести с частотой 12, 16, 24, 32, 48 и 64 кадра в секунду. Предусмотрена и покадровая съемка.

Количество отснятой кинопленки в метрах регистрируется счетчиком. Возможна обратная перемотка кинопленки.

В кинокамере применен двухлопастный зеркальный обтюратор с постоянным углом раскрытия 160°.

Визирование объекта киносъемки ведется через съемочный объектив.

На турели аппарата размещены три съемочных объектива: объектив (основной) «Вега-7», Ф=20/2; угол зрения 36°; объектив «Мир-11», Ф= 12,5/2; угол зрения 54°; объектив «Таир-41», Ф=50/2; угол зрения 15°.

В комплект входят светофильтры: цветные — ЖЗС-5 и ЖС-17, нейтральный НС-4* и бесцветный ЖС-10; приставная рукоятка, рукоятка обратной перемотки, самофиксирующийся спусковой тросик, четыре бобины, колпачки для объективов, футляр с наплечным ремнем.

Габаритные размеры аппарата: 255X135X100 мм. Масса — около 3 кг.

87

Чтобы подготовить кинокамеру к съемке, необходимо установить и укрепить приставную рукоятку, завести пружину, установить необходимую скорость съемки, вращая лимб до совмещения точек на лимбе в секторе значения скорости с красной точкой на корпусе пружинного привода, установить род (темп) съемки, установить счетчики метров и кадров на нуль.

13

15

16

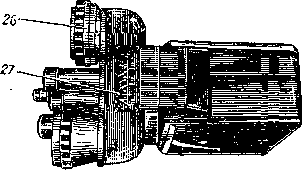

Рис. 49. Киносъемочная камера «Киев-16У»:

/ — объектив; 2— турельная головка; 3 — пружинный привод; 4 — гнездо включения ручки обратной перемотки; 5 — выдвижная заводная рукоятка;

6 — переключение установки скорости съемки;

7 — приставная рукоятка; S —переключатель рода съемки; 9 — кнопка ручного включения аппарата; 10 — верхний петлеобра-зователь; //— прижимная рамка; 12 — комбинированный зубчатый барабан; 13 — нижняя каретка; 14 — кнопка для открывания петлеооразо-вателей; 15 — кнопка разделителя бобин; 16 — разделитель бобин; /7 — вал на-матывателя; 18 — резак; 19 — верхняя каретка; 20 — окуляр с диоптрийной поправкой.

Род (темп) съемки устанавливается совмещением необходимого условного знака на вращающемся кольце с красной точкой на корпусе: «А» обозначает непрерывную съемку, «К» — покадровую, «О» — предохранитель от самопроизвольной съемки. При этом кинопленка должна пройти в фильмовый канал и выйти из подвижной каретки. Длина выпущенного конца должна быть достаточной для зарядки в приемную бобину.

Убедившись в том, что зубья барабана вошли в перфорацион-, ные отверстия, следует закрыть разделитель бобин до упора на валу наматывателя, предварительно обогнув им наклонный ролик,

88

и установить бобину на вал наматывателя, повернув ее по часовой стрелке до натяжения кинопленки. После этого крышку камеры закрыть и повернуть замок по часовой стрелке до упора.

Зарядка аппарата выполняется следующим образом. Открывается крышка за скобу замка поворотом ее против часовой стрелки до упора; при этом ее следует оттянуть на себя. Затем разделитель бобин устанавливается в нижнее положение, до упора в стенку корпуса. На вал наматывателя устанавливается бобина с неэкспонированной кинопленкой.

Открыв верхнюю каретку и обрезав кинопленку резаком, пропускают ее под верхний ролик каретки, затем каретку закрывают, открывают нижнюю каретку и нажимают спусковой крючок рукоятки.

По окончании зарядки кинопленки производится диоптрийная поправка по глазу. Для этого объектив наводят на светлый фон и вращают диоптрийное кольцо окуляра до тех пор, пока резкое изображение черного креста не установится на матовой поверхности объектива. Затем выбранный для съемки объектив устанавливают поворотом турели до щелчка фиксатора. Рабочий объектив располагается внизу.

Наводка объектива на фокус производится по матовому стеклу, видимому в визире, путем вращения дистанционного кольца объектива. При этом диафрагма должна быть полностью открыта. Фокус может быть также установлен по шкале, нанесенной на дистанционные кольца. Диафрагма устанавливается поворотом кольца.

Выполнив все подготовительные операции, можно начинать съемку. При работе с приставной рукояткой нужно нажать на курок. При работе без нее нажимают переднюю кнопку спуска. При съемке со штатива используют спусковой тросик.

В случае необходимости кинокамера может быть разряжена вручную. Для этого нужно вынуть прижимную рамку, отвести каретку от комбинированного зубчатого барабана и вытянуть кинопленку из фильмового канала.

При обратной перемотке лимб скорости устанавливается в положение «Стоп». Затем в гнездо обратной перемотки вставляется ручка пружинного привода, и при вращении ее против часовой стрелки отматывается необходимое количество кинопленки (ориентировка ведется по показаниям счетчика).

Конструкция камеры дает возможность спустить пружину, не разряжая аппарата. Для этого нужно рукоятку обратной перемотки вставить в гнездо пружинного привода, нажать ее до отказа и держать так до тех пор, пока завод не будет полностью спущен. Пружинный привод аппарата легко снимается и может быть заменен любым другим для выполнения специальных съемок — цейтраферных, синхронных, обратных. Кроме того, рукояткой обратной перемотки может производиться ручная съемка.

Для специальных съемок могут быть применены не входящие в комплект длиннофокусные и короткофокусные объективы. В этом случае оправу примененного объектива следует подогнать так, чтобы рабочий отрезок был равен 31 ±0,02 мм.

Посадочная резьба объективов, устанавливаемых в турели, М32ХО,5, а масса каждого из них — не более 350 г. При большом весе следует применять поддерживающие приспособления.

Эксплуатация и уход за камерой «Киев-16У» не имеют особых отличий.

89

«Красногорск», «Красногорск-2»

Любительская кинокамера «Красногорск» (рис. 50) является одним из наиболее совершенных аппаратов, предназначенных для киносъемок на 16-мм кинопленку. Для съемок может быть исполь-

11

12

Рис. 50. Киносъемочная камера «Красногорск»:

/ — корпус; 2 — объектив; 3 — дистанционное кольцо объектива; 4 — кольцо диафрагмы; 5 — поводок; б — лииб установки чувствительности кинопленки; 7 — лимб установки частоты киносъемки; 8 и 9 — рукоятки; 10 — ручка для переноски; //— наглазник визира; 12 — смотровой окно счетчика; 13— рукоятка крышки; 14 — пусковая кнопка; 15 — прижимной столик; 16 — прижимные ролики; 17 — вал наматывателя.

зована кинопленка с односторонней или двусторонней перфорацией. Зарядка аппарата кинопленкой — кассетная. Кассета заряжается в темноте, смена кассет в аппарате производится при свете. Емкость кассеты — 30 м кинопленки.

Обтюратор кинокамеры зеркальный, двухлопастный, с постоянным суммарным углом раскрытия 150°. Частота киносъемки 7, 12, 16, 24, 32 и 48 кадров в секунду, что соответствует выдержкам: '/u, V29, Узе, '/ба, '/«5 и Vie с. Привод механизма — пружинный. За один полный завод пружины протягивается 5 м кинопленки.

90

Аппарат имеет три сменных объектива: «Вега-7» с фокусным расстоянием 20 мм, «Мир-11» с фокусным расстоянием 12,5 мм и «Вега-9» с фокусным расстоянием 50 мм. Относительные отверстия всех объективов — 1:2. Объективы крепятся на аппарате с помощью байонетных замков. При смене объектива кольцо байонетного замка поворачивается по часовой стрелке, затем объектив снимается и на его место устанавливается другой. На каждом объективе имеется дистанционное кольцо. Беспараллаксный визир сквозной наводки через объектив дает возможность производить точную фокусировку по матовому стеклу. Фокусировка осуществляется вращением дистанционного кольца объектива.

В аппарате применена полуавтоматическая установка диафрагмы с помощью экспонометра, работающего через съемочный объектив в диапазоне чувствительности кинопленки от 8 до 250чединиц ГОСТ на всех частотах киносъемки. Поправки на частоту киносъемки и светочувствительность кинопленки осуществляются при помощи механизма коррекции. Для этого нужно повернуть рукоятку светочувствительности кинопленки так, чтобы совместить значение светочувствительности выбранной кинопленки со значением принятой частоты киносъемки на шкале частот. Для установки необходимого относительного отверстия вращают кольцо диафрагмы объектива до совмещения стрелки гальванометра с вырезом окна визира.

Питание устройства полуавтоматической установки диафрагмы производится от батареи РЦ-53, состоящей из одного или двух элементов. Элементы батареи вкладываются в специальное гнездо в камере, закрываемое крышкой. При этом необходимо следить за тем, чтобы отрицательный электрод одного элемента имел контакт с положительным электродом другого элемента, а отрицательный электрод батареи был направлен к подпружиненному контакту на два гнезда.

Для установки выбранной частоты киносъемки необходимо вращением рукоятки частоты совместить ее индекс с индексом на корпусе.

Зарядка кассеты кинопленкой выполняется в следующем порядке (рис. 51). Крышку кассеты снимают на свету, из нее вынимают две бобины. Конец кинопленки закрепляют в темноте на катушке пружиной, затем вращают бобину против часовой стрелки так, чтобы кинопленка наматывалась на нее эмульсионным слоем внутрь. Свободный конец намотанной кинопленки выводится наружу через щель в кассете (предварительно отодвигается шторка), и бобина устанавливается в нее.

После этого свободный конец пленки вводится через вторую щель внутрь кассеты и закрепляется пружиной на принимающей бобине так, чтобы при намотке кинопленка также была обращена эмульсионной стороной внутрь. Далее следует, повернув ролик счетчика кассеты до упора в пленку и удерживая его за головку в этом положении, установить крышку на корпус и закрепить винтами. В окне на крышке кассеты должна быть видна цифра, соответствующая количеству заряженной кинопленки. После того как крышка закрыта, на кассету устанавливают заслонку. Перед установкой кассеты в аппарат нужно слегка (на один-два оборота рукоятки) завести пружину привода, снять заслонку с кассеты и, вытянув кинопленку с подающей бобины, сделать петлю размером до сере-двны закругленной части кассеты. Снова снять крышку, приподняв и повернув по часовой стрелке рукоятку, отвести прижимные ролики от барабана, снять прижимной столик, заложить кинопленку в филь-

91

мовый канал и на зубчатый барабан, затем установить кассету в камеру. Устанавливать кассету нужно так, чтобы пазы принимающей бобины совпали с выступами принимающего вала наматывателя. После установки кассеты прижимной столик устанавливают на место и, вытянув кинопленку, образуют петли до и после фильмового канала. Размер петель показан на плате аппарата. При установке длины петель необходимо следить за тем, чтобы зубья барабана попали в перфорационные отверстия кинопленки. После этого ролики барабана могут быть поставлены на место.

1

/О

И

12

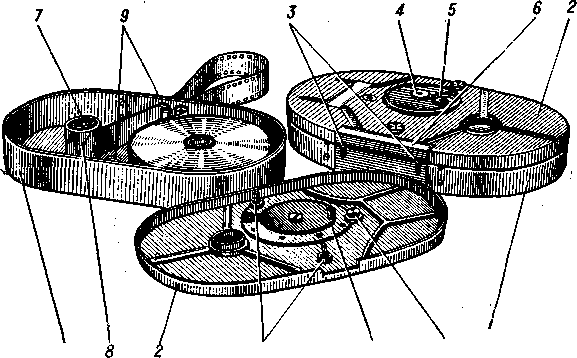

Рис. 51. Устройство кассеты:

/ — корпус; 2 — крышка; 3 —шторки; 4 — головка; 5 — окно счетчика; 6 — заслонка; 7 — приемный вал; 8 — пружина; 9 — стойка; 10 — направляющие винты; U — планка; 12 — ролик.

Окончив зарядку, нажатием пусковой кнопки проверяют работу аппарата и ход кинопленки. Убедившись в том, что кинопленка транспортируется нормально, можно закрыть крышку аппарата.

Перед началом киносъемки необходимо выполнить следующие операции.

Снять защитную крышку с объектива, установить требуемую частоту киносъемки указанным выше способом. Поворотом рукоятки светочувствительности кинопленки установить значение светочувствительности выбранной кинопленки против показателя требуемой частоты киносъемки Завести пружинный привод. Вращением диоптрийного кольца установить окуляр визира по глазу. Добиться резкого изображения объектива съемки на матовой поверхности визира вращением дистанционного кольца объектива при полностью открытой диафрагме. Поворотом кольца диафрагмы совместить стрелку гальванометра с вырезом в диафрагме визира. После этого можно начать киносъемку, нажав на пусковую кнопку. '-"

При работе аппарата стрелка гальванометра отклонится от вы* реза диафрагмы визира. Поэтому если в процессе съемки изменяется яркость снимаемого объекта, то для получения правильной экспози-

92

ции необходимо вращением кольца диафрагмы удерживать стрелку гальванометра в том положении, которое она заняла при включении аппарата. Съемку можно производить до тех пор, пока в окне на крышке камеры не появится обозначение «О».

В комплект принадлежностей аппарата входят два желтых светофильтра ЖС-12, ЖС-17, один бесцветный ЖС-10, один нейтральный НС-4*, два переходных кольца, тросик рукоятки, темляк, два сменных резиновых наглазника.

Тросик используют при покадровой съемке. Его ввертывают в резьбовое отверстие, расположенное на задней стенке корпуса камеры. Если непрерывную киносъемку также удобнее вести пользуясь тросиком, его ввертывают в резьбовое отверстие пусковой кнопки.

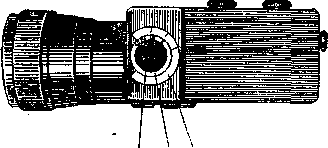

Рис. 52. Киносъемочная камера «Красногорск-2».

Весь комплект кинокамеры, кроме двух объективов, помещается в кожаную сумку. Два сменных объектива укладываются в специальные кожаные пеналы, укрепленные на ремне сумки.

Модель кинокамеры «Красногорск-2» (рис. 52) имеет полуавтоматическое управление экспозицией. Применяемый в ней объектив— с переменным фокусным расстоянием 17—69 мм и относительным отверстием 1:1,9. Привод — пружинный. Кассета рассчитана на 30 м кинопленки. В кинокамере установлен зеркальный обтюратор. Частота киносъемки — от 8 до 48 кадров в секунду. Возможна и покадровая съемка. Перемотка пленки осуществляется автоматически. В сквозном визире видны стрелка и индекс, по которым ведется установка экспозиции. Наводка на резкость производится по матовому стеклу и шкале расстояний.

«Альфа»

Любительская 16-мм киносъемочная камера «Альфа» (рис. 53) имеет то же назначение, что и камера «Киев». Зарядка — бобинная, на свету. Емкость бобин — 30 м. Намотка пленки на бобины производится в темноте. Прерывистое движение кинопленки через фильмовый канал осуществляется грейферным механизмом. Привод пружинный, встроенный. Камера комплектуется одним съемочным объективом «Вега-7Э» с фокусным расстоянием 20 мм и светосилой 1:2.

93

Видоискатель — оптический, с увеличением 12^х. Окуляр лупы имеет диоптрийную поправку ±5Д. Визирование производится через съемочный объектив.

В камере применен светосильный визир. Между фильмовым каналом и объективом установлено полупрозрачное зеркало для отвода света, прошедшего через объектив. Такая система дает возможность избежать мелькания изображения в визире при киносъемке и добиться одинаковой яркости рассматриваемого изображения при съемке и при выключенном механизме.

Полупрозрачное зеркало укреплено неподвижно перед фильмовым каналом, благодаря чему на кинопленку проходит только по-

Рис. 53. Киносъемочная камера «Альфа»:

/ — заводная ручка; 2 — шкала счетчика метров пленки; 3 ~ приставная пистолетная рукоятка; 4 — съемочный объектив; 5 — кольцо установки диафрагмы; 6 — окуляр с наглазником; 7 — пусковая кнопка; 8 — переключатель скоростей; 9 — замок; 10 — левая крышка; II — кольцо фокусировки.

ловина светового потока, прошедшего через объектив. Это обстоятельство необходимо учитывать при работе с экспонометром.

Полупрозрачное зеркало — очень тонкое и хрупкое, чистить его рекомендуется струей воздуха из резиновой груши.

Конструкция камеры позволяет пользоваться сменной оптикой с рабочим отрезком 17,53 мм и присоединительной резьбой М2,5Х0,8.

Габаритные размеры аппарата: 265X230X65 мм. Масса — около 1,5 кг.

Киноаппарат работает на частотах 12, 16, 24 и 32 кадра в секунду при выдержке соответственно '/гв, '/з4, '/si и '/ев с. При кадровой съемке выдержка V40 с. Обтюратор в аппарате дисковый, с постоянным углом раскрытия 170°.

При зарядке камеры (рис. 54) крышка снимается и на вал на-матывателя надевается бобина с пленкой, намотанной эмульсией внутрь; 2—3 наружных витка пленки окажутся засвеченными. Обогнув пленкой нижний правый ролик, верхний правый ролик, верхний левый ролик, нужно вставить ее между верхними колонками и зубчатым барабаном так, чтобы зубья барабана вошли в перфорационные отверстия. Оттянув прижимную рамку фильмо-

94

вого канала, уложить пленку в фильмовом канале так, чтобы образовались верхняя и нижняя свободные петли, отпустить прижимную рамку, уложить пленку между нижними колонками и барабаном, закрепить концовку на нижней бобине и надеть ее на вал наматы-вателя, установив разделитель бобин. Для установки разделителя его пуговку нужно поднять вверх и повернуть разделитель по часовой стрелке.

Закончив зарядку, нужно ири открытой крышке камеры нажать пусковую кнопку и убедиться в нормальном ходе пленки, после чего крышку можно закрыть, при этом счетчик должен начать отсчет кинопленки.

Счетчик пленки—рулонный, показывает неэкспонированное количество кинопленки в метрах. Его установка в рабочее положение происходит автоматически при перезарядке кинокамеры.

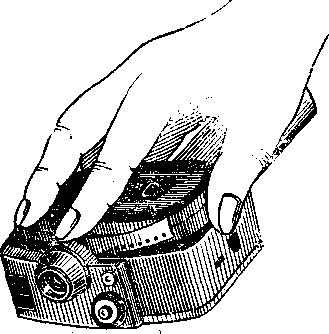

Рис. 54. Зарядка камеры:

/ — подающая бобина; 2—нижний правый ролик; 3 — верхний правый ролик; 4— верхний левый ролик; 5 — верхние колонки; в — зубчатый барабан; 7 — прижимная рамка;

8 — нижние колонки;

9 — приемная боби-

на.

т../../

Закончив все указанные операции, подготовляют камеру к съемке. Заводной ручкой, расположенной на правой крышке аппарата, заводят пружинный привод. Для этого следует вынуть заводную ручку из углубления, ввести ее в зацепление с выступом вала пружинного барабана и повернуть по часовой стрелке на 7—8 оборотов — до упора. Установить необходимую частоту съемки переключателем скоростей. Рукоятка переключателя должна быть совмещена красной точкой с цифрой на лицевом шильдике камеры, соответствующей выбранной частоте съемки.

Установка экспозиции при выбранных чувствительности пленки и частоте киносъемки выполняется кольцом диафрагмы. Подготовив камеру, можно приступать непосредственно к киносъемке.

Перед фокусировкой диоптрийная поправка окуляра устанавливается по глазу так, чтобы стала резко видна плоскость матированной линзы. Фокусировка изображения при съемке ведется поворотом дистанционного кольца объектива, имеющего шкалу, которая показывает расстояние в метрах от плоскости пленки до объекта съемки. В случае, если во время съемки нельзя навести резкость по матовому стеклу, рекомендуется пользоваться таблицей гиперфокальных расстояний, приложенной к аппарату.

При установке дистанционного кольца на гиперфокальное расстояние передняя граница резкости будет лежать на половине этого расстояния от объектива, а задняя — в бесконечности.

Аппаратом можно снимать с рук и со штатива. В комплекте для микросъемок имеется четыре разных по высоте кольца. Поль-

•S

зуясь различными кольцами, можно получать масштаб увеличения от 5 до 20.

Микросъемку рекомендуется производить со штатива, пользуясь тросиком, предварительно ввернув его в резьбовое гнездо пусковой кнопки. Тросиком пользуются и при покадровой съемке, и при самосъемке.

Киносъемочная камера 16-СП

Кинокамера 16-СП (рис. 55) предназначена для профессиональных съемок хроникальных, документальных, научных, телевизионных и других фильмов, а также для киносъемок коллективами любителей. Рассчитана на 16-мм кинопленку.

Рис. 55. Киносъемочная камера 16-СП:

/ — корпус; 2 — визир; 3 — объектив; 4 — светозащитное устройство; 5 — головка штатива.

Зарядка аппарата кинопленкой — кассетная. В каждой кассете расположен лентопротяжный механизм (кроме грейфера). Емкость кассет — 30 и 60 м кинопленки.

Обтюратор кинокамеры—двухлопастный, зеркальный, с суммарным углом раскрытия до 180°. Частота киносъемки — 8, 16, 24, 32, 48 и 64 кадра в секунду. Привод механизма — электрический, питается от малогабаритной аккумуляторной батареи напряжением 6 В. Ход кинопленки — прямой и обратный. На корпусе аппарата размещено светозащитное устройство, в котором расположены рамки с неподвижными и вращающимися светофильтрами. На турели могут быть одновременно установлены три объектива из комплекта с любыми фокусными расстояниями.

В комплект входят пять объективов типа РО с фокусными расстояниями 10, 15, 20, 25 и 50 мм и относительными отверстиями 1 : 2,8; 1 : 2,8; 1 : 2,8; 1 : 1,4 и 1 : 2.

Наблюдение за объектом съемки, фокусировка объектива и выбор композиции кадра осуществляются через рефлексную систему с зеркальным оотюратором. Лупа визира имеет 10-кратное увеличе-

96

ние. Диафрагма объектива градуирована в эффективных значениях светосилы, которые учитывают световые потери в объективе. Габаритные размеры кинокамеры: 265Х 182x180 мм. Масса — около 4 кг.

Съемку можно вести с рук и со штатива.

В комплект входят светофильтры, раздвижной тубус с фильтро-держателями, аккумулятор и футляр для аппарата и принадлежностей.

«Конвас-автомат» (1-КСР)

«Конвас-автомат» (!-КСР) (рис. 56, а)—профессиональный киноаппарат облегченного типа, предназначенный для съемок хроникальных, документальных, научных и других фильмов на 35-мм кинопленку (размер кадра 16X22 мм). Может быть также успешно использован кинолюбителями, имеющими некоторый опыт киносъемок. Съемку можно производить и со штатива, и с рук.

Зарядка кинопленкой — кассетная. В каждой кассете размещен лентопротяжный механизм непрерывного транспортирования кинопленки. Емкость кассет — 60 м. На кассете (рис. 56, б) имеются указатели количества неэкспонированной кинопленки. Аппарат снабжен зеркальным обтюратором с постоянным углом раскрытия 150". Механизм может быть приведен в движение электроприводом, пружинным приводом или от руки. Частота съемки: при электроприводе — от 8 до 32 кадров в секунду, при пружинном приводе — от 10 до 30 кадров в секунду и при вращении от руки — от 1 до 24 кадров в секунду. Покадровая съемка может осуществляться вращением от руки.

Электродвигатель 25М-8 питается от облегченной аккумуляторной- батареи напряжением 6 В, массой около 1,5 кг. Полностью заведенный пружинный привод позволяет экспонировать 10—II м кинопленки

С целью облегчения завода пружины заводная ручка механизма соединена с ним через специальный редуктор. При работе без штатива можно использовать два ручных приводных механизма: один — для киносъемки с нормальной частотой, другой — для покадровой съемки. Первый устанавливается вместо пружинного или электропривода, а ручка второго вставляется в специальное гнездо в аппарате, предназначенное для покадровой съемки.

На турели аппарата могут быть одновременно установлены три объектива с различными фокусными расстояниями. Замена их не вызывает затруднений, так как они снабжены оправами штыкового типа.

В комплект кинокамеры входят пять объективов: ОКС-1-28-1 с фокусным расстоянием 28 мм и относительным отверстием 1 : 2,8; ОКС-1-35-1 с фокусным расстоянием 35 мм и относительным отверстием 1:2; ОКС-1-50-1 с фокусным расстоянием 50 мм и относительным отверстием 1:2; ОКС-1-75-1 с фокусным расстоянием 75 мм и относительным отверстием 1 : 2; «Юпитер» с фокусным расстоянием 135 мм и относительным отверстием 1 : 4. Кроме перечисленных могут применяться другие киносъемочные объективы типа ОКС с фокусным расстоянием от 16 до 300 мм, а также объективы «Ленар» с фокусным расстоянием, плавно изменяющимся от 40 до 162 мм, и относительным отверстием 1 : 3,8.

Объективы комплекта снабжены индивидуальными светозащитными блендами с приспособлениями для крепления светофильтров. •На их оправах нанесены шкалы дистанций наводки в метрах и

97

диафрагм в Лупя,

значениях относительных отверстий. Ви-втеввнюясж га» шйшааш* станл^ на кото-' Это по-

обмвп ш

махааам стекле в» вроткг съемки. 5 увеличении.

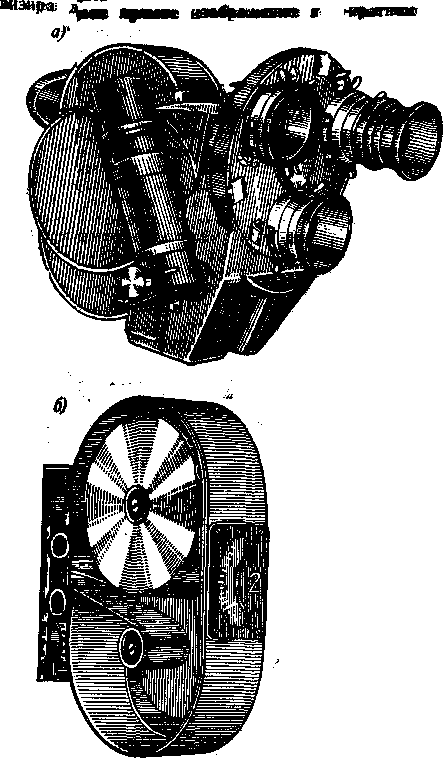

Рис. 56. Кигюсъе-

мочная' камера «Конвас-автомат».

Фокусировка объектива производится по дистанционной шкале или по изображению, рассматриваемому в лупу. Наводка на резкость может производиться с дистанции не менее 1,5 м.

Габаритные размеры камеры: 400X240X200 мм. Масса — 5,4 кг.

«Спутник» (5-КСР)

- Эта киносъемочная камера (рис. 57) имеет то же назначение, что и «Конвас-автомат», но в ней устранен ряд недостатков: значи-

98

тельно снижен уровень шума при работе аппарата, более удобна система управления, применены новые, более надежные материалы. Зарядка аппарата кинопленкой — кассетная. В каждой кассете размещена часть механизма лентопротяжного тракта и имеется указатель неэкспонированной кинопленки. Емкость кассет—60 или 120 м.

Обтюратор — однолопастный, зеркальный, с постоянным углом раскрытия 160°. Привод механизма осуществляется электродвигателем 25М-15, питающимся от аккумуляторной батареи напряжением 6 В, массой около 1,5 кг. Переключатель двигателя имеет три положения: «Включено», «Пуск», «Выключено». Положение «Пуск» служит для разгона двигателя до номинального числа оборотов; длительная работа в этом положении недопустима.

Частота киносъемки — от 8 до 32 кадров в секунду. Покадровая съемка и обратный ход механизма не предусмотрены.

На турели аппарата одновременно могут разместиться три объектива с различными фокусными расстояниями. Для съемки применяются объективы в специальных переходных оправах: ОКС-18 с фокусным расстоянием 18 мм и относительным отверстием 1 :2,8; ОКС-1-22 с фокусным расстоянием 22 мм и относительным отверстием 1:2,8; ОКС-1-28 с фокусным расстоянием 28 мм и относительным отверстием 1:2,8; ОКС-1-35 с фокусным расстоянием 35 мм и относительным отверстием 1:2; ОКС-1-50 с фокусным расстоянием 50 мм и относительным отверстием 1 :2; ОКС-1-75 с фокусным расстоянием 75 мм и относительным отверстием 1:2; ОКС-1-150 с фокусным расстоянием 150 мм и относительным отверстием 1 : 2,8; объектив «Ленар» с фокусным расстоянием, плавно изменяющимся от 40 до 162 мм, и относительным отверстием 1 :3,8.

Фокусировка объектива кинокамеры производится визуально по изображению на матовом стекле визирующего устройства или по дистанционной шкале, нанесенной на переходной оправе. Набор объективов позволяет производить съемку с расстояния от 0,5 м. Для съемки с особо близких расстояний имеются дополнительные переходные кольца к объективу ОКС-1-75, позволяющие производить наводку с расстояний от 28 до 35 см и от 35 до 55 см. Система визиров обеспечивает видимость снимаемого объекта без параллактических ошибок и позволяет производить фокусировку и зрительно оценивать глубину резкости изображаемого кадра, что особенно .важно для кинолюбителей, ведущих съемку не в условиях студии.

Съемка кинокамерой ведется с рук, при этом устойчивость ее не нарушается. Камера удерживается за две ручки. Левая ручка -Служит опорой и одновременно используется для изменения вели-

99

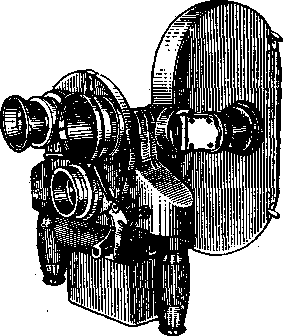

Рис. 57. Киносъемочная камера «Спутник».

чины фокусного расстояния объективов с переменным фокусным расстоянием. В качестве светозащитных устройств используются индивидуальные бленды. На каждый объектив может быть установлен светофильтр соответствующего размера и назначения.

Габаритные размеры кинокамеры: 370X350X285 мм. Масса — около 6 кг.
