Глава XII
КИНОЭКРАНЫ, УСТАНОВКА АППАРАТУРЫ, ЗАЛ. ДНЕВНОЕ КИНО
Киноэкраны в значительной степени определяют качество изображения. Одна из основных задач при кинопоказе заключается в создании достаточной и равномерной яркости всех участков изображения.
Если величина и равномерность освещенности киноизображения зависят от осветительно-проекционной системы, то величина и равномерность яркости этого изображения зависят в большой мере от конструкции и качества киноэкрана.
В большинстве случаев применяется кинопроекция «на отражение», т. е. световой поток кинопроектора падает на экран с той же стороны, с которой расположены зрители. В таких киноустановках используются экраны, отражающие свет. Иногда применяется кинопроекция «на просвет», т. е. зрители расположены со стороны экрана, противоположной падающему световому потоку. "В этих случаях используются экраны, пропускающие свет.
Для того чтобы все изображение на экране было видно каждому зрителю, необходимо, чтобы из каждой точки экрана к глазам каждого зрителя направлялись пучки световых лучей, отраженные (или пропущенные) экраном. В этом и заключается основное назначение киноэкрана.
Наилучшее использование светового потока кинопроектора и наибольшая яркость изображения будут обеспечены в том случае, если этот поток отражается (или пропускается) каждым участком экрана с наименьшими потерями и рассеивается им равномерно в ограниченном телесном угле, охватывающем только используемые направления. Если же световой поток рассеивается равномерно по всем направлениям, то он в значительной мере (около Vs) растрачивается бесполезно, т. е. в направлениях, в которых нет зрителей. Соответственно будет ниже и яркость изображения.
В качестве отражающих применяют экраны, обладающие достаточно равномерным светораспределением в пределах используемых углов рассматривания. К ним относятся направленно-рассеивающие и диффузно-рассеивающие экраны, а также экраны, обладающие специально заданным характером светораспределения.
Для кинопроекции «на просвет» применяются экраны, обеспечивающие только направленно-рассеивающее пропускание света.
В условиях любительского кинопоказа в помещениях с малым количеством зрителей большой экран, разумеется, не требуется. Но считается, что ширина экрана должна быть не меньше '/5— J/e длины помещения.
Установка экрана в небольших помещениях не представляет трудностей, но если экран и кинопроектор установлены неправильно, изображение на экране может исказиться. Экран должен быть установлен так, чтобы оптическая ось кинопроектора про-362
,*одила через центр экрана перпендикулярно его поверхности. Первый ряд зрительских мест располагается не ближе полуторной ширины экрана.

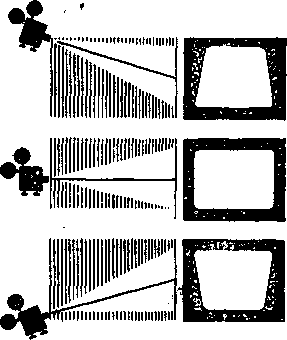

Угол проекции (между оптической- осью кинопроектора и нормаль» к экрану) не должен превышать 6°. При неправильном угле проекции возникают искажения изображения (рис. 224).
В домашних условиях расстояние от кинопроектора до экрана нужно установить так, чтобы получить изображение размером примерно 80X60 см, что соответствует размеру кинолюбительского экрана.
Большой помехой при просмотре любительских звуковых фильмов является шум, создаваемый работающим аппаратом, поэтому желательно устанавливать его в смежной комнате. Целесооб» разно пользоваться выносными громкоговорителями, расположенными по обеим сторонам или же с одной стороны экрана. Громкоговоритель следует подвешивать на г/з высоты экрана с таким наклоном, чтобы ось его была направлена на точку осевой линии зала, удаленную от экрана на 2/з его длины. При правильной подвеске громкоговорителя звуковая энергия в помещении распространяется равномерно.
Чтобы создать хорошие условия показа кинофильма, следует правильно разместить кинопроектор, экран, громкоговоритель и магнитофон, акустически подготовить помещение для прослушивания звука. Невыполнение какого-либо из этих требований часто вызывает раздражение зрителей, портит впечатление подчас даже от хорошего фильма.
В практике кинопоказа часто бывает, что на экран помимо лучей, несущих изображение демонстрируемого фильма, попадает дополнительный, посторонний свет, вызывая так называемую «паразитную» засветку экрана. Такая засветка в значительной мере ухудшает качество изображения, приводя к резкой потере контрастности и снижая цветовую насыщенность цветных фильмов.
Если кинопоказ производится в специальном просмотровом зале клуба кинолюбителей, где имеется постоянный экран, то его целесообразно оборудовать занавесом. Предэкранный занавес предохраняет экран от пыли во время уборки зрительного зала, при входе и выходе зрителей. Экран должен открываться только во время показа фильма и закрываться занавесом сразу же по окончании просмотра. Открывание и закрывание занавеса может производиться вручную — шнуром, связанным с занавесом системой блоков и роликов, или автоматически — электрической лебедкой предэкраннэго занавеса.
В тех случаях, когда затемнение площадки или помещения затруднено или же нежелательно, можно оборудовать киноуста-
Рис. 224. Искажение изображения при проекции под большим углом.
новки дневной кинопроекции (дневное кино). Этот вид кинопоказа основан на том, что при затемненном экране в сочетании с повышенной яркостью проекции удается получить достаточную контрастность изображения и при наличии засветки экрана посторонним светом.
Затемнение экрана может быть выполнено темными (черными) боковыми щитками и козырьками сверху и снизу. Такой метод проекции называется проекцией в «шахту», так как экран оказы-
Рис. 225. Киноустановка дневной проекции.
вается как бы в глубине горизонтальной шахты. При таком методе проекцию можно вести как на отражение, так и на просвет.
Существует и другой метод дневной проекции, при котором зрители видят в специальном большом зеркале киноизображение, проецируемое на экран. В этом случае экран защищается от посторонней засветки расположением его в затемненном коробе или в затемненном помещении за экраном. Кинопроектор при этом также помещается за экраном (рис. 225).
Дневные киноустановки с системой «на просвет», работающие посредством отражения через зеркало, могут быть рекомендованы кинолюбителям для показа своих фильмов на выставках, конференциях, в тех случаях, когда нет специального кинозала.
