6. Проверка и регулировка кинопроекторов

; Проекционная часть. Перед кинопоказом, после того как закончены чистка и смазка кинопроектора, производятся осмотр и элементарная проверка его работы. Для этого кинопроектор включают в сеть и пускают в ход. Имея некоторый опыт, можно по уровню шума, создаваемого работающим механизмом, определить ненормальности в его работе. Повышенный шум появляется при сильном износе и зазорах в грейферном механизме, люфтах зацепления зубчатых колес и т. п. Внешним осмотром должны быть проверены детали лентопротяжного тракта. Их неправильная установка и неисправность могут вызвать дефекты кинопоказа и повреждение фильма. На деталях, соприкасающихся с фильмом, не должно быть царапин, заусенцев, потертостей. Износ зубьев барабанов и грейферной гребенки вызывает повреждения перфорационной дорожки. При износе зубьев эти детали подлежат немедленной замене. После этого проверяется надежность крепления деталей, соединенных винтами.

Периодически, через каждые 100 ч работы, производятся более тщательная проверка и регулировка частей кинопроектора, которые осуществляются в следующем порядке.

Сначала производится внешний осмотр. Далее проверяются лентопротяжный тракт и легкость и плавность работы механизма установки наводки на резкость (он не должен самопроизвольно менять свое положение). При наличии автоматической противопожарной заслонки проверяется ее работа. Шторка заслонки должна открывать кадровое окно при пуске кинопроектора в ход и перекрывать световой поток при резком падении числа оборотов электродвигателя или полной его остановке. Затем контрольным фильмом производится контроль качества кинопроекции.

Ниже рассматриваются причины и способы устранения основных дефектов кинопроекции.

12 Зак. № 237 ^3J7

Нерезкость изображения. Резкость изображения, проецируемого на экране, является одним из важнейших показателей высокого качества кинопроекции. Причин появления нерезкости изображения очень много. Одной из основных причин общей нерезкости изображения (по всему полю экрана) является неточная наводка на резкость объектива, при которой фокальная плоскость объектива не совпадает с плоскостью эмульсионного слоя проецируемого кадра.

Регулировка резкости изображения должна производиться медленным и плавным вращением головки наводки в обе стороны при отпущенном стопорном винте объективодержателя. После достижения максимальной резкости стопор объективодержателя должен быть зажат до предела.

Во многих любительских кинопроекторах, не имеющих специального фокусирующего устройства, перемещение объектива вдоль оптической оси до получения резкости изображения осуществляется медленным и плавным поворотом накатного кольца направляющей втулки объективодержателя.

Причиной нерезкости изображения на экране может быть и коробление фильма в фильмовом канале. При этом нерезкость непостоянна и особенно сильно изменяется в середине экрана. Изображение, как говорят, «дышит». Этот дефект может возникнуть из-за Слишком тугой пружины подвижного борта (реборды) поперечно-направляющего ролика фильмового канала или загрязнения и недостаточной смазки его оси.

Прогиб фильма устраняется заменой пружины поперечно-направляющего ролика или чисткой и смазкой его оси.

В кинопроекторах типа ПП-16, фильмовые каналы которых имеют подвижный борт, коробление фильмокопии может быть вызвано ее нестандартной шириной или чрезмерным давлением прижимного борта. В последнем случае коробление фильмокопии устраняется ослаблением пружины бокового прижима.

Нерезкое изображение по всему полю экрана возникает в результате неустойчивого положения проецируемого кадра в кадровом окне или вибраций кинопроектора; в этом случае контрастность изображения не снижается. Вибрации кинопроектора устраняются более надежной установкой комплекта. Причинами нерезкости изображения (кроме указанных выше) могут оказаться замасливание, запотевание и запыление объектива, вызывающие к тому же и снижение контрастности. Иногда такой же характер нерезкости является следствием испарения попавшей внутрь объектива влаги и масла и частичной расклейки линз. Резкре изображение в центре экрана и нерезкое по углам и наоборот вызывается низким качеством объектива. Поэтому всегда следует пользоваться объективами, входящими в комплект данного кинопроектора.

Нерезкое изображение с одной стороны экрана возникает при неперпендикулярности оптической оси объектива к плоскости фильмокопии. Односторонняя нерезкость может быть также следствием образования нагара на стальных направляющих полозках фильмового канала. Нагар, как правило, образуется на одном шолозке либо на двух, но разной толщины, что увеличивает высоту одного направляющего полозка по сравнению с другим. При образовании нагара даже тщательное регулирование резкости не дает возможности устранить нерезкость изображения на одной стороне экрана. Удаление нагара следует производить скребком из -мягкого металла, пластмассы или твердых пород дерева. Ни в коем случае нельзя

338

счищать нагар предметами из твердого металла, так как на рабочих поверхностях вкладыша могут образоваться царапины, вызывающие порчу фильмокопий.

Причинами односторонней нерезкости могут стать перекос объ« ективодержателя, зазоры между объективодержателем и направляющей, а также перекос всего фильмового канала. В последнем случае возможна неодинаковая резкость и по высоте экрана.

Объектив и фильмовый канал должны быть так расположены относительно друг друга, чтобы оптическая ось объектива была строго перпендикулярна рабочей плоскости фильмового канала и проходила через середину кадрового окна. При контрольной проверке кинопроектора после ремонта следует особое внимание обратить на то, чтобы фильмовый канал и объектив были правильно расположены относительно друг друга.

Качание изображения на экране вызывается неточ-! ностью перемещения или положения фильмокопии относительно кадрового окна фильмового канала или вибрацией кинопроектора. Оно может возникать как при неподвижном изображении кадрового, окна, так и при качании его вследствие вибраций.

Вертикальное качание может быть обусловлено недостаточным усилием торможения фильмокопии в фильмовом канале, образо-, ванием нагара на рабочих поверхностях канала, неточным изготов» лением, износом или дефектами деталей механизма прерывистого' движения, некачественным изготовлением и износом зубчатых ба-, рабанов, неточной регулировкой мальтийской системы и придержи-. вающих роликов и плохим техническим состоянием фильмокопии.

Трение в фильмовом канале должно создавать устойчивость изображения на экране, но не вызывать сверхнормального износа фильмокопии.

Иногда при работе кинопроектора наблюдается самопроизвольное вертикальное сползание кадра. В кинопроекторах КН сползание кадра во время проекции обычно происходит из-за недостаточного торможения подвижной платы механизма установки кадра в рамку. Чтобы исключить этот дефект, необходимо увеличить торможение завинчиванием гайки, сдавливающей пружинку. Однако при этом механизм установки кадра в рамку при приведении его в действие рычагом должен двигаться свободно. В узкопленочных кинопроекторах ПП-16 сползания кадра не происходит.

Горизонтальное качание кадра и его изображения на экране может быть вызвано недостаточным усилием бокового прижима фильмокопии в фильмовом канале или подпружиненной реборды' поперечно-направляющего ролика фильмового канала, а также не- ' правильным расположением кадров или волнистостью края пленки.

Недостаточный боковой прижим может быть следствием загрязненности или заедания подвижного борта или подвижной реборды ' ролика. В этих случаях следует разобрать, прочистить и смазать деталь. Износившийся поперечно-направляющий ролик также может ' вызвать горизонтальное качание кадра. Такой ролик нужно заменить.

Появление на экране вертикальных полос, идущих вверх или вниз от светлых мест изображения, особенно заметное при проецировании надписей и кадров большой контрастности, свидетельствует о неправильной работе обтюратора.

Для регулировки обтюратора в кинопроекторе КН-13 нужно открыть заднюю дверцу, ослабить винты крепления обтюратора, j Скачковый барабан установить на начало хода, а обтюратор повернуть и закрепить в таком положении, при котором перекры-

33»

ваются на две трети линзы конденсора. При регулировке необходимо помнить о том, что если на экране появилась «тяга» от изображения вверх,— обтюратор нужно повернуть относительно фланца по ходу вращения, а если вниз — против хода вращения. Отрегулировав обтюратор, его следует надежно закрепить. Обтюраторы большинства узкопленочных кинопроекторов не регулируются.

Проверка и регулировка лентопротяжного тракта начинается с контроля ширины фильмового канала и положения кадрового окна. При этом пользуются шаблоном. Шаблон должен плотно входить в фильмовый канал стороной «Проход». Если он не входит, значит, ширина фильмового канала недостаточна. Если же сторона шаблона «Проход» свободно входит в фильмовый канал, то нужно попытаться ввести в него шаблон стороной «Непроход». Эта сторона не должна входить в фильмовый канал, если ширина последнего не превышает нормы.

Следует тщательно проверять положение кадрового окна кинопроектора при демонстрировании фильма, так как может сместиться пластина с кадровым окном.

Проверка положения зубьев грейферной гребенки или зубьев скачкового барабана также производится шаблоном, вырезы которого накладывают на зубья. При правильном положении последних противоположная сторона шаблона без затруднений входит в фильмовый канал.

Правильность расположения зубьев барабанов в перфорациях кинопленки проверяется стальными лентами. Зарядив в кинопроектор стальную ленту, проверяют симметричность расположения зубьев относительно вертикальных краев перфорационных отверстий. При обнаружении перекоса ленты проверяют расположение всех зубчатых барабанов по отношению к зубьям грейфера или скачкового барабана.

Торец неподвижной реборды поперечно-направляющего ролика фильмового канала не должен располагаться в одной плоскости с направляющим бортом фильмового канала. Между бортом канала и краем фильмокопий должен быть установлен зазор 0,3—0,5 мм. Неправильная установка ролика приводит к ухудшению горизонтальной устойчивости кадра. Придерживающие ролики должны быть установлены так, чтобы в их канавках симметрично располагались зубья барабана. Если зубья располагаются неправильно, то на оси роликов надеваются калиброванные шайбы или ролики заменяются новыми. После регулировки роликов необходимо измерить и правильно отрегулировать усилие прижима поперечно-направляющего прижимного ролика к гладкому (полому) барабану.

Следующей операцией по проверке и регулировке лентопротяжного тракта кинопроектора является определение радиального и торцевого биения, а также радиального и осевого зазоров барабанов и роликов. Для этой цели служит индикаторный прибор.

Натяжение фильма верхним тормозным устройством подающей бобины и наматывателем должно находиться в строго установленных для данной конструкции кинопроектора пределах. Слишком большое натяжение приводит к порче поверхности и перфораций фильмокопии, недостаточное же натяжение вызывает самопроизвольное разматывание фильмокопии с подающей бобины или слишком слабую (рыхлую) намотку на бобину наматывателя, что ведет к порче поверхности фильмокопии. Неравномерное натяжение ее наматывателем может привести к заметным колебаниям скорости прохождения фильмокопии в месте чтения фонограммы.

340

Для измерения усилия натяжения фильмокопии пользуются динамометром, измеряя его в начале и в конце намотки рулона. Отклонения от нормальной величины усилия натяжения фильмокопии, создаваемые верхним тормозным устройством или наматывателём, а также неравномерное натяжение ее нижним наматывателём могут быть устранены регулировкой этих узлов.

Слабое сжатие пружины тормозного устройства приводит к периодическому появлению петли кинопленки между бобиной и тянущим барабаном, а также к разматыванию ее рывками. В результате неравномерности разматывания по рабочему краю перфораций могут появиться надсечки и разрывы. Чрезмерное сжатие пружины вызывает появление характерного треска при сходе фильмокопии с зубьев тянущего (верхней части комбинированного) барабана. В результате на рабочем краю перфораций появляются надсечки и разрывы, а на поверхности кинопленки — полосы и царапины. Во всех подобных случаях следует отрегулировать сжатие пружины.

Повреждения фильмокопии могут возникнуть также при заедании вала тормозного устройства в подшипнике вследствие загрязнения и плохой смазки. В этом случае следует разобрать тормозное устройство, промыть трущиеся части, смазать их, собрать, установить на место и отрегулировать. Правильная регулировка отдельных элементов механизма передач, их взаимодействия и смазка в значительной степени определяют качество кинопроекции и звуковоспроизведения, а также срок службы деталей механизма.

После всех проверок и регулировок приступают к испытанию всего лентопротяжного тракта кинопроектора на сохранность фильмокопии. Для этого пропускают контрольное кольцо фильмокопии первой категории. Для кинопроекторов 8-мм фильмов контрольное кольцо склеивается из отрезка фильма длиной 0,8 м. Для кинопроекторов 16-мм фильмов контрольное кольцо склеивается из отрезка фильма длиной 1,2—1,4 м с числом перфорационных отверстий, кратным 12. Для пропускания кольца в этот кинопроектор надеваются специальные ролики. Для кинопроекторов 35-мм фильмов контрольное кольцо длиной 1,6 м должно иметь отрезок (0,7— 0,9 м) вклеенной в него новой фильмокопии со средней усадкой 0,5—0,7% и числом перфорационных ртверстий, кратным 16. Контрольное кольцо пропускается через кинопроектор 200 раз.

Если после прогона контрольного кольца не будет обнаружено механических повреждений перфораций и поверхности, это значит, что лентопротяжный механизм пригоден для эксплуатации. Однако проверка контрольным кольцом не может полностью гарантировать безаварийное прохождение фильмокопии по лентопротяжному тракту, так как кольцом не проверяются противопожарные каналы, верхнее тормозное устройство и наматыватель.

При обнаружении повреждений поверхности или перфораций контрольного кольца необходимо лентопротяжный механизм снова проверить и отрегулировать.

Регулировка оптико-осветительной системы производится после окончания регулировки механизма передач и лентопротяжного тракта.

Полезный световой поток кинопроекторов с лампами накаливания значительно меньше, чем проекторов с дуговыми или ксеноно-выми лампами. Однако размер киноэкрана и его коэффициент яркости должны быть выбраны так, чтобы максимальный полезный световой поток данного кинопроектора создавал необходимую яркость.

341

Максимальную отдачу светового потока можно получить только при правильной регулировке осветительно-проекционной системы.

Неправильное расположение источника света по отношению к зеркальному отражателю вызывает неравномерную освещенность экрана. Источник света необходимо установить так, чтобы тело накала совпадало с оптической осью осветительной системы и находилось на определенном расстоянии от вершины вогнутой поверхности зеркала.

Регулировка оптико-осветительной системы сводится в основном к юстировке кинопроекционной лампы.

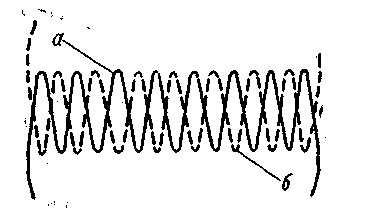

Рис. 221. Изображение нити лампы при юстировке контротражателя:

о — изображение нити лайпы на экране; б — изображение нити на экране, даваемое контротражателем,

Юстировку кинопроекционной лампы производят на работающем без фильмокопии кинопроекторе в следующем порядке. Сначала лампу юстируют по высоте. Предварительно отфоку-сированный объектив перемещают в сторону экрана на 18 мм. Спираль проекционной лампы устанавливают на уровне оптической оси конденсора таким образом, чтобы на экране было резкое изображение нити лампы и не было значительных затемнений как внизу, так и вверху; после этого винт затягивают. Далее, отпустив два боковых винта патронодержателя, перемещают его в горизонтальном направлении до того момента, пока нить не окажется в центре экрана. Затем контротражатель перемещают вдоль оси и, получив на экране резкое изображение нити лампы, затягивают винты.

Закончив юстировку лампы, в фонарь устанавливают патрон с контротражателем. На расстоянии 1,5—2 мм от колбы лампы контротражатель закрепляют. Отпустив крепление оправы контротражателя, поворачивают оправу по сфере так, чтобы изображение на экране, даваемое контротражателем, наложилось на основное изображение нити, как это показано на рис. 221.

В отрегулированном положении контротражатель закрепляют, после чего объектив устанавливают в прежнее положение и проверяют равномерность освещенности экрана. Образующиеся на экране легкие радужные вертикальные полосы вполне допустимы и не являются дефектами регулировки. Если же наблюдаются значительные затемнения экрана, следует повторить регулировку, несколько приблизив проекционную лампу к конденсору.

При юстировке можно пользоваться листом белой бумаги, при-

ложенным к объективу. Установка лампы проверяется по заполнению светом выходного зрачка объектива.

При правильном расположении лампы световое пятно, образованное на бумаге, будет концентрично оправе объектива и максимально заполнит зрачок. Недостаточное заполнение зрачка световым пятном, а также появление эксцентриситета относительно

оправы объектива свидетельствует о неправильном положении проекционной лампы. Регулировку проекционной лампы можно производить и непосредственно по экрану приведенным выше способом.

В кинопроекторах для 8-мм фильмов регулировка оптико-осветительной системы принципиально не отличается от приведенной, хотя для некоторых типов кинопроекторов она имеет свои особенности. Так, для юстировки оптико-осветительной системы кинопроектора «Луч-2» необходимо выполнить следующее: включить электродвигатель и проекционную лампу. Установить перед объективом чистый лист белой бумаги и, перемещая объектив вдоль оптической оси, путем его поворота добиться изображения нити лампы на бумаге. Поворотом гайки под основанием установить изображение нити по высоте в центре светового пучка.

Затем выключить кинопроектор. Открыть заднюю крышку и отпу-стить винт хомута патрона лампы. Включить кинопроектор и, поворачивая эксцентричную втулку патрона лампы, переместить ее вдоль оптической оси на такое расстояние, чтобы прямое и отраженное в сферическом отражателе изображения нити были равны. При этом нить лампы должна быть расположена на расстоянии 17—19 мм от первой линзы конденсора. Далее поворотом рукоятки изображение нити лампы на листе бумаги расположить так, как показано на рис. 222. При этом обеспечиваются наибольший световой поток и наилучшая равномерность освещения экрана.

Для определения величины полезного светового потока работающего кинопроектора нужно знать размеры экрана и его освещенность. Перед измерением освещенности экрана, которое можно произвести люксметром, должны быть закончены все регулировки осве-тительно-проекционной системы, а также установлены электрические режимы работы источников света.

Полезный световой поток Ф составит:

<P=ES, где Е — освещенность экрана, в лк;

Рис. 222. Изображение нити

лампы на белой бумаге (кино-

проектор «Луч-2»)

S — площадь экрана, в м²

343

• Качество кинопроекции зависит не только от работы кинопроектора и яркости экрана, но и от качества фильмокопии, поэтому полная и объективная проверка кинопроекционной аппаратуры может быть проведена только по специальному контрольному фильму. Кадр контрольного фильма содержит ряд специально подобранных и расположенных линий, фигур и цифр, позволяющих производить проверку:

1) разрешающей способности по полю кадра;

2) стабильности резкости изображения на экране;

3) устойчивости изображения по вертикали и по горизонтали;

4) правильности работы обтюратора;

5) масштаба увеличения при проекции;

6) размеров и расположения кадрового окна;

7) размеров полезной поверхности "экрана и расположения проецируемого изображения на экране.

К контрольному фильму прилагается инструкция, которой следует пользоваться при определении качества кинопроекции.

Звуковоспроизводящая часть кинопроекторов. В состав звуковоспроизводящей части кинопроекторов входят лентопротяжный механизм для равномерного продвижения фонограммы в месте ее воспроизведения и читающая система. Усилительное устройство, хотя и связано с работой звуковоспроизводящей части кинопроектора, является самостоятельным звеном во всем тракте звуковоспроизведения.

Основным звеном лентопротяжного механизма звуковоспроизводящей части кинопроектора является стабилизатор скорости движения фильмокопии. Регулировка деталей стабилизатора скорости должна обеспечить высокое качество звуковоспроизведения и минимальный износ фильмокопий.

Зубчатые барабаны и ролики контролируются по шаблону аналогично остальным зубчатым барабанам кинопроектора. Биение прижимного ролика гладкого барабана не должно превышать допустимого. Ролик должен свободно вращаться на оси. Большое диаметральное биение и заедание ролика могут вызвать появление детонаций в звуковоспроизведении. Если в узле ролика имеются шариковые подшипники, то при заедании ролика их следует снять, промыть в керосине, смазать и установить на место. Ролики с подшипниками скольжения также снимаются с оси, тщательно прочищаются и смазываются жидким маслом (индустри-альное-30).

Прижимной борт ролика должен легко отходить в сторону при небольшом нажиме на него и легко возвращаться на место. Заедание подвижного борта ролика может привести к произвольному перемещению фильмокопии вдоль оси главного барабана, а значит, и к смещению читающего штриха по ширине фонограммы.

При смазке мест трения прижимного борта необходимо отодвинуть его в сторону до отказа, затем через образовавшийся зазор произвести см-азку поверхности жидким маслом.

Каретка ролика должна легко поворачиваться на оси, для чего ось каретки через каждые 200 ч работы смазывается жидким маслом. При смазке каретку нужно снять с оси, протереть ось и подшипник, смазать их и установить на место.

Одно из основных условий нормальной работы стабилизатора скорости — это плавное и легкое вращение стабилизирующего элемента. Вал гладкого барабана и маховик должны легко вращаться в шарикоподшипниках. Медленное и неравномерное вращение глад-

344

кого барабана, вызываемое заеданием шарикоподшипников, приводит к появлению «плавания» звука. В этом случае шарикоподшипники необходимо вынуть, опустить в ванну с керосином и некоторое время подержать в ней, после чего тщательно промыть щеткой. Затем протереть их насухо, смазать техническим вазелином и установить на место.

Диаметральное биение и осевые зазоры вращающихся элементов не должны превышать допустимых величин. Чрезмерное диаметральное биение гладкого и звукового барабанов может явиться причиной появления детонации.

Нормально работающий натяжной ролик двухзвенного стаби* лизатора скорости кинопроектора не должен раскачиваться с большой амплитудой. Причиной большого размаха качаний ролика может быть загрязненность подшипников вала гладкого барабана и оси ролика. Во время работы кинопроектора с фильмом рычаг ролика должен занимать среднее положение между двумя упорами.

Неисправности узла натяжного ролика с масляным демпфером могут вызвать детонации. При слабом заводе пружины и недостаточном количестве масла в коробке демпфера возникает «плавание» звука, а слишком сильный завод вызывает хриплость звука. Контроль уровня масла производится через специальное отверстие. Долить масло можно через отверстие, расположенное над втулкой рычага.

Качество работы стабилизатора скорости связано с качеством работы смежных узлов. Изношенный или плохо отрегулированный ■ приводной механизм, наматыватель, загрязнение смазки и другие | дефекты вызывают изменение скорости отдельных звеньев переда- \ точного механизма, что значительно ухудшает работу стабилизатора- ■

Тщательная и точная регулировка читающей системы кинопроектора является обязательным условием высокого качества звуковоспроизведения. Даже при отличном состоянии всего тракта звукопе-редачи неотрегулированная читающая система приводит к очень заметным на слух искажениям: неразборчивости речи, хрипам, изменениям тембра. При регулировке читающих систем следует пользо- | ваться специальными контрольными фильмами и измерительными ' приборами.

Полная регулировка читающей оптической системы кинопроектора включает в себя следующие пять операций:

1) фокусировку читающего штриха;

2) установку читающего штриха в перпендикулярное краю фо» нограммы положение;

3) установку читающего штриха по ширине фонограммы;

4) установку читающего штриха по всей его длине;

5) направление светового потока, прошедшего через фонограмму, на катод фотоэлектронного умножителя.

Звуковые контрольные фильмы выпускаются на 16-мм и 35-мм кинопленке. Комплект звуковой части контрольного фильма состоит из фильма и четырех регулировочных фонограмм. Фильм_ служит только для проверки правильности регулировки и для общей субъек- ! тивной оценки качества звуковоспроизведения. Регулировка читаю- ; . щей оптики выполняется с помощью регулировочных фонограмм, склеенных в кольцо, с тщательно выполненной склейкой. j

Контрольными фильмами и регулировочными фонограммами можно пользоваться только на кинопроекционной аппаратуре, находящейся в рабочем состоянии и отвечающей всем требованиям технической эксплуатации.

345

Регулировка читающей магнитной системы имеет такое же значение, как и регулировка читающей оптики. Высокое качество звуковоспроизведения можно обеспечить только при достаточно хорошо отрегулированной магнитной головке.

Рассмотрим регулировку и проверку магнитной головки МГ-14ВМ кинопроекторов ПП-16-4 и ПУ-16-4.

Магнитная приставка кинопроектора регулируется на заводе, и производить какую-либо регулировку в процессе ее эксплуатации не следует. Повторная регулировка необходима только при замене головки (после ее полного износа). Регулировка производится по контрольному фильму с магнитной записью только после регулировки читающей оптики по контрольному фильму. Перед регулировкой магнитной приставки проверяют правильность работы и взаимодействие ее деталей.

Регулировка магнитной приставки заключается в регулировке магнитной головки по высоте, регулировке положения рабочей¹ части сердечника головки относительно фильма, установке щели читающей магнитной головки перпендикулярно ведущему краю фильма, а также в регулировке положения экрана приставки.

При регулировке магнит-

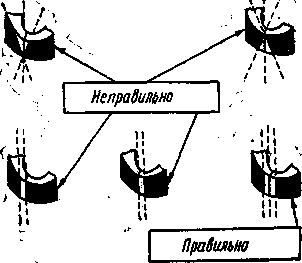

Рис. 223. Стирание Контрольного

покрытия с рабочей поверхности

магнитной головки.

ной головки по высоте необходимо добитьсж правильного положения читающей щели по ширине фонограммы. Положение рабочей части сердечника магнитной головки по ширине фонограммы фильма проверяется по характеру стирания фильмом спиртового раствора метилвиолета или чернил с рабочей поверхности- головкя. Раствор, нанесенный при правильном положении головки, должен полностью стираться по всей ширине рабочей поверхности, стирание с одной стороны свидетельствует о неправильном положении головки (рис. 22Э).

Перпендикулярность щели читающей магнитной головки краю фонограммы проверяется кольцам контрольного фильма с магнитной записью частотой 6000 Гц. Правильному положению магнитной головки соответствует наибольшее отклонение стрелки прибора, включенного на выход усилителя, или наибольшая громкость свиста в громкоговорителе.

Регулировка положения экрана, закрывающего приставку, производится на работающем без фильма кинопроекторе. При регули. ровке надевается и слегка притягивается винтами крышка, после чего покачивается в пределах зазоров винтовых отверстий. Покачиванием добиваются минимальных отклонений стрелки прибора, включенного на выход усилителя. Закончив регулировку, все винты крепления крышки плотно затягивают. Так же осуществляется регулировка магнитных приставок для 8-мм кинопроекторов.

Общие неисправности кинопроекторов и способы их устранения приведены в табл. 13.

Таблица 13 Общие неисправности кинопроекторов и способы их устранения

Характер неисправности	Причина неисправности	Способ устранения
При подключении кинопроектора к сети электродвигатель не работает, кинопроекционная лампа не горит	Сгорел предохранитель	Предохранитель заменить
Электродвигатель на холостом ходу работает, а при включении нагрузки останавливается	Недостаточное напряжение в питающей сети	Установить необходимое напряжение с помощью трансформатора
Электродвигатель работает, а механизм кинопроектора не действует	Нет сцепления между валом электродвигателя и механизмом кинопроектора. Оборван или износился пассик электродвигателя. Гибкая муфта вышла из строя	Отрегулировать фрикционное сцепле ние. Заменить пассик. Заменить муфту
Не горит проекционная лампа о. "-»	Сгорела лампа. Плохой контакт в патроне	Заменить лампу

Продолжение табл. 13

Характер неисправности	Причина неисправности	Способ устранения
Коллекторный электродвигатель не работает, лампа горит	Нарушен контакт между коллектором и щетками. Изношены щетки	Завернуть колпачки щеткодержателей. Сменить щетки
Коллекторный электродвигатель работает, щетки сильно искрят	Загрязнена поверхность коллектора	Зачистить коллектор стеклянной шкуркой
Неустойчивость изображения на экране в вертикальном направлении	1. Недостаточное трение в фильмовом канале 2. Не отрегулирован механизм прерывистого движения 3. На деталях фильмового канала образовался нагар 4. Значительный износ зубьев скачко-вого барабана (зубьев грейферной гре-бе нки) 5. Мала петля фильмокопии у фильмового канала	1. Поджать гайки или растянуть пружинки 2. Отрегулировать механизм прерывистого движения 3. Очистить детали от нагара 4. Заменить скачковый барабан (грейферную гребенку) 5. Перезарядить фильмокопию, установив нужный размер петли
Неустойчивость изображения на экране в горизонтальном направлении	1. Значительная усадка фильмокопии 2. Поперечно-направляющий ролик фильмового канала (подпружиненный борт или вкладыш фильмового канала) сработался или его заедает	1. Увлажнить фильмокопию 2. Прочистить и смазать подвижную часть поперечно-направляющего ролика (подпружиненного борта) или заменить изношенные детали

Продолжение табл. 13

Характер неисправности	Причина неисправности	Способ устранения
Изображение на экране имеет светлые полосы вверх или вниз (обтюратор .тянет")	1. Неверно установлен обтюратор 2. Винты крепления обтюратора ослабли	1. Отрегулировать обтюратор 2. Наглухо завинтить винты
Нерезкое изображение на экране	1. Объектив не установлен на резкость 2. Объектив вставлен в объективодер-жатель обратной стороной 3. Линзы объектива замаслены (загрязнены) 4. На деталях фильмового канала образовался нагар 5. Выпучивание фильмокопии в кадровом окне иа-за чрезмерного нагрева или нестандартной ширины 6. Кинопроектор установлен под большим углом к экрану	1. Отфокусировать объектив 2. Установить объектив правильно 3. Вычистить линзы объектива 4. Очистить детали от нагара 5. Устранить причины перегрева или заменить фильмокопию 6. Установить кинопроектор перпендикулярно экрану
Изображение на экране выходит из рамки	1. Механизм совмещения кадра с кадровым окном недостаточно заторможен 2. Неправильная склейка фильма	1. Затормозить механизм совмещения кадра с кадровым окном 2. Склеить заново

s

Продолжение т а б л. 13

Характер неисправности	Причина неисправности	Способ устранения
Чрезмерный шум при движении фильмокопии	1. Сильный износ зубьев барабана (грейферной гребенки) 2. Малы (велики) размеры петель 3. Погнуты бобины (диски) 4. Чрезмерная усадка фильмокопии	1. Заменить изношенные детали 2. Перезарядить правильно фильмокопию 3. Выправить или заменить бобины 4. Увлажнить фильмокопию
Неравномерная и недостаточная освещенность экрана или цветные полосы на нем	1. Неправильно отрегулирован (установлен) источник света 2. Колба проекционной лампы почернела 3. Загрязнены конденсорная линза, рефлектор, объектив или защитное стекло 4. Лопнула линза конденсора	1. Отрегулировать (правильно установить) источник света 2. Заменить колбу 3. Вычистить загрязненные детали 4. Заменить линзу
Наматыватель слабо натягивает фильмокопию	1. Ослаб пассик между шкивами 2. Недостаточное трение между трущимися деталями наматывателя	1. Натянуть или заменить пассик 2. Поджать пружину наматывателя; протереть трущиеся детали наматывателя, чтобы снять излишки смазки
Наматыватель сильно натягивает	1. Чрезмерное трение между трущимися поверхностями наматывателя 2. Трущиеся поверхности наматывателя загрязнены	1. Освободить пружину наматывателя; слегка смазать трущиеся поверхности наматывателя 2. Очистить трущиеся поверхности и слегка смазать

Продолжение табл. 13

Характер неисправности	Причина неисправности	Способ устранения
Фильмокопия сходит с барабана	1. Зубья барабана не вошли в перфорацию 2. Детали лентопротяжного механизма смещены относительно друг друга 3. Зазоры между придерживающими роликами и опорными поясками барабанов чрезмерно велики 4. Низкая техническая годность фильмокопии, двусторонние стрижки	1. Перезарядить фильмокопию 2. Выверить расположение деталей по шаблону (стальная перфорированная лента или фильм) и закрепить 3. Отрегулировать зазоры 4. Отремонтировать фильмокопию
Фильмокопия рзется	1. Малы петли фильмокопии 2. Придерживающие и направляющие ролики чрезмерно удалены от зубчатых барабанов 3. Непрочные склейки фильмокопии 4. Чрезмерное сопротивление фрикциона подающей бобины	1. Перезарядить фильмокопию 2. Отрегулировать установку роликов 3. Сделать склейки заново 4. Отрегулировать фрикцибн
Электродвигатель, перегревается	1. Отсутствие смазки кинопроектора 2. Повышенное напряжение	1. Произвести смазку 2. Установить нужное напряжение

Продолжение тебл. 13

Характер неисправности	Причина неисправности		Способ устранения
Недостаточная громкость и искажение звука	1. Колба читающей лампы замаслена, загрязнена 2. Низкая чувствительность фотоэлектронного умножителя (ФЭУ) 3. Читающая лампа неправильно отъюстирована 4. Микрообъектив и линза (светопровод) загрязнены 5. Читающий штрих не отфокусирован и перекошен относительно края фонограммы 6. Изношена воспроизводящая головка 7. Диаметральное биение поперечно-направляющего прижимного ролика или недостаточный прижим его к гладкому барабану		1. Протереть колбу 2. Заменить ФЭУ 3. Отъюстировать лампу 4. Прочистить микрообъектив и линзу (светопровод) 5. Отрегулировать положение читающего штриха и отфокусировать его 6. Заменить головку 7. Заменить ролик, отрегулировать давление ролика на гладкий барабан
Повреждение перфораций фильмокопии	1. Петли меньше нормальных 2. Велико трение в фильмовом канале 3. Нагар в фильмовом канале		1. Перезарядить фильмокопию 2. Отрегулировать или сменить пружинки 3. Счистить нагар. Для новых фильмокопий поставить кадровую рамку с замшей
				Продолжение табл. 13
Характер неисправности		Причина неисправности		Способ устранения
Повреждение перфораций фильмокопии		4. Зубья барабанов (грейферной гребенки) изношены 5. Чрезмерная усадка фильмокопии 6. Чрезмерное трение во фрикционах наматывателя верхнего тормозного устройства		4. Перевернуть или сменить барабан, сменить грейферную гребенку 5. Увлажнить фильмокопию 6. Отрегулировать натяжение
Повреждение поверхности фильмокопии		1. Не вращаются ролики 2. Изношены детали фильмового канала 3. Изношены или погнуты направляющие щитки 4. Погнуты сердечники бобин 5. Нагар в фильмовом канале		■&■■ 1. Прочистить и смазать ролики 2. Заменить изношенные детали 3. Выправить или заменить щитки 4. Выправить сердечники или заменить их 5. Очистить детали фильмового канала от нагара
Плавание' звука		1. Диаметральное биение гладкого барабана, маховика 2. Заедание вала стабилизатора скорости в подшипниках		1. Заменить барабан, маховик 2. Промыть подшипники и смазать

7. ПРОВЕРКА И РЕГУЛИРОВКА ЗВУКОВОСПРОИЗВОДЯЩИХ УСТРОЙСТВ

Высокое качество звуковоспроизведения может быть достигнуто (только при условия соблюдения определенных режимов работы звуковоспроизводящего устройства, его тщательной проверки и регулировки.

Регулировку и контроль работы звуковоспроизводящих устройств следует проводить, пользуясь универсальным прибором КИП-3 (могут быть использованы и другие промышленные измерительные приборы). Оценка качества работы звуковоспроизводящего устройства начинается с предварительного внешнего осмотра, а за-<гем с помощью приборов определяют электроакустические показатели.

Проверяют мощность, потребляемую комплектом, чувствительность и номинальную мощность усилителя, коэффициент нелинейных искажений, режимы усилителя, частотную характеристику усилителя и фильтров, работу коррелирующих ячеек, уровень помех, работу громкоговорителей. Работа усилителей и громкоговорителей может быть также проверена на слух.

В условиях постоянной эксплуатации звуковоспроизводящего устройства осмотры следует осуществлять ежедневно, а также устанавливать и поддерживать соответствующий режим питания от сети, проверять работу громкоговорителей и усилителя. При ежедневном осмотре выявляются возможные поломки или нарушения изоляции монтажа, пробои и неисправности ламповых панелек, электронных ламп (механические повреждения, перегрев, газообразование).

При включении и в процессе работы с помощью регуляторов необходимо поддерживать постоянство питающего напряжения. Отклонения питающего напряжения ае должны превышать ±5%.

Проверка качества работы громкоговорителей заключается в их прослушивании. Однако необходимо помнить, что качество звуковоспроизведения киноустановки зависит не только от громкоговорителей, но и от работы всех элементов звуковоспроизводящего устройства.

Проверяя громкоговоритель, необходимо сравнивать качество его работы с работой заранее проверенного исправного громкоговорителя того же типа. При этом следует воспроизводить одну и ту же запись. Испытание нужно вести при среднем уровне громкости для данного зала. Для более объективной оценки работы громкоговорителей прослушивается специальный контрольный фильм с плавно меняющейся звуковой записью частотой от 40 до 5000 Гц и от 5000 до 40 Гц.

Убедившись, что громкоговоритель работает без искажений, нужно проверить работу усилителя на слух. Для этого звуковоспроизводящее устройство включают в сеть и на слух проверяют отсутствие шорохов, тресков и фона^ переменного тока при выведении регулятора громкости и при вращении его ручки.

После предварительного прослушивания усилителя определяют качество работы всего звуковоспроизводящего устройства воспроизведением звуковой части контрольного фильма.

В процессе эксплуатации могут возникнуть неисправности звуковоспроизводящей аппаратуры, выражающиеся в помехах, искажениях или полном отсутствии звука. В условиях работы кинолюбителей большинство неисправностей приходится устранять на

354

Таблица 14

Основные неисправиооти звуковоспроизводящей аппаратуры и способы их устранения

Характер неисправности

Причина

Способ устранения

I. Отсутствие звука

Звуковоспроизводящее устройство не работает, нет питания

1. Перегорел предохранитель На звуковоспроизводящем устройстве или в автотрансформаторе

2. Нарушен контакт в питающей сети (например, в колодке питающего шланга)

3. Обрыв в питающей сети

1. Заменить предохранитель

2. Исправить контакт

3. Проверить пробником и в случае необходимости перетянуть провода

Звуковоспроизводящее устройство не работает, при включении перегорают предохранители

Короткое замыкание в питающих проводах, колодках, автотрансформаторе или в силовом трансформаторе

Отключив соединительные провода, проверить пробником, изолировать место замыкания. Автотрансформатор или силовой трансформатор заменить исправным________________________

При включении звуковоспроизводящего устройства очень быстро перегорает предохранитель; в кенотроне голубоватое свечение, не прекращающееся после прогрева катода; между анодом и катодом К искрообразование_________________

1. Неисправен кенотрон

2. В цепи фильтра выпрямителя пробит конденсатор

1. Заменить кенотрон

2. Заменить конденсатор (в мастерской)

Продолжение табл. 14

Характер неисправности	Причина	Способ устранения
При включении звуковоспроизводящее устройство работает, но звука нет, прослушивается фон переменного тока	1. Перегорела нить накала одной из ламп или одна из усилительных ламп потеряла эмиссию 2. Короткое замыкание или обрыв во входной цепи 3. Неисправности в цепи фотоэлектронного умножителя; обрыв или короткое замыкание в гибком шланге; отсутствие контакта на ФЭУ	1. Лампу, в которой нет накала, заменить 2. Весь комплект ламп заменить проверенными. Отключить линию входа и проверить ее пробником; устранить обрыв или замыкание 3. Отключить линию ФЭУ и проверить ее пробником; устранить обрыв или замыкание; поджать контакты на ФЭУ
При включении звуковоспроизводящее устройство работает, но звука нет	1. Фотоэлектронный умножитель потерял эмиссию 2. Обрыв в катушке звуковоспроизводящей магнитной головки	1. Заменить новым, проверенным 2. Проверить головку пробником, заменить новой
Нет звука в зале	Обрыв звуковой катушки громкоговорителя	При замыкании звуковой катушки на одной головке (если катушки включены последовательно) другая начинает работать; испорченную головку заменить новой

II. Пониженная громкость звука

1. С помощью контрольного фильма произвести регулировку читающей системы

2. Заменить ФЭУ новым, проверенным

Пониженная громкость звука при повышенном фоне (регулятор громкости установлен на максимум)

1. Плохо и неравномерно освещен читающий штрих или разрегулирована магнитная головка

2. Катод фотоэлектронного умножителя потерял эмиссию

Продолжение табл. 14

Характер неисправности

Причина

Способ устранения

Пониженная громкость звука при повышенном фоне (регулятор громкости установлен на максимум)

напряжение пи-

1. Понизилось тающей сети

2. Плохие контакты в питающей сети

3. Отключился проводник эмиттера ФЭУ

4. Частичная потеря эмиссии кенотронными усилительными лампами или ФЭУ. Утечка конденсатора фильтра

5. Сползли витки или произошло замыкание в витках звуковой катушки

6. Разрегулирована система головки (подвижная)

1- Регулятором по вольтметру установить номинальное напряжение

2. Исправить контакты

3. Подключить проводник

4. Лампы заменить новыми, проверенными. Конденсатор проверить на заряд; испорченный — заменить

5. Заменить подвижную систему головки в мастерских

6. Отрегулировать подвижную систему головки

III. Звуковоспроизведение с искажениями

Повышенная громкость звука с нелинейными искажениями

Чрезмерное повышение напряжения питающей сети

Регулятором по вольтметру установить номинальное напряжение

njto д о-л-ж е ir не т а в л. 14

Характер неисправности	Причина	Способ устранения
Звуковоспроизведение с сильными нелинейными искажениями	1. Плохо-отрегулирована звуко-читающая система: перекос читающего штриха звуковоспроизводящего зазора 2. Одна из усилительных ламп частично потеряла эмиссию; в лампе плохой вакуум 3. Сильное сползание витков звуковой катушки	1. Отрегулировать 2. Поочередно заменять лампы из запасного проверенного комплекта 3. Заменить подвижную систему (в мастерской)
Звуковоспроизведение с частотными искажениями	Плохо отрегулирована звуко-читающая система; читающий штрих не отфокусирован; износ магнитной головки	Отрегулировать, изношенную головку заменить новой

IV. Звуковоспроизведение сопровождав гея помехами

Звуковоспроизведение с посторонним фоном 96 или 24 Гц

Плохо отрегулирована оптическая читающая система; читающий штрих задевает за перфорационную дорожку и межкадровые линии

Отрегулировать оптическую читающую систему

Продолжение табл. 14-

Характер неисправности	Причин»	Способ устранения
Звуковоспроизведение с посто-	1. На катод ФЭУ попадает по-	1. Устранить постороннее освещение
ронним фоном 100 Гц	сторонний свет от ламп освеще-	поворотом светозащитных щитков или
	ния	кожуха
	2. Отключился проводник за-	2. Проверить и поджать все кон-
	земления; нарушено заземление	такты заземления; отключившийся
	экранирующих оболочек входных ЛИНИЙ 3. Неисправность катода одной	проводник подключить
		3. Поочередно заменить лампы за-
	ИЗ ламп усилителя	пасными из проверенного комплекта
Звуковоспроизведение сопровож-	1. Плохие контакты во входных	1. Контакты всех входных цепей
дается треском и шорохом	цепях	проверить и подтянуть
	2. Собственный шум и треск	2. Поочередно заменять лампы за-
	одной из лалш усилителя или ФЭУ	пасными нз проверенного комплекта; заменить ФЭУ
	3. Плохие контакты в ламповых	3. Неисправные заменить
	панельках
	4. Расценгрирована подвижная	4. Проверить подвижную систему и
	система громкоговорителя	отцентрировать ее (специалисту)
	5. Сильно изношена фонограмма	5. Дефект не подлежит устранению
	фильма

Продолжение табл. 14

Характер неисправности	Причина	Способ устранения
Звуковоспроизведение сопровождается шумом работы кинопроектора	1. Механическое колебание фотошланга или ФЭУ, вызванное работой кинопроектора 2. Механическое колебание усилителя (ламп усилителя) комплекта .Украина" или .Школьник', вызванное работой кинолроектора	1. Закрепить фотошланг, заменить резиновые прокладки под фотоячейкой или платой кинопроектора, заменить ФЭУ 2. Заменить резиновые амортизаторы под кинопроектором
Звуковоспроизведение сопровождается звоном, переходящим в вой	Микрофонный эффект, вызванный воздействием работы громкоговорителя на усилительную лампу	Снизить уровень громкости работы громкоговорителя (заменить усилительную лампу первого каскада усиления)
Звуковоспроизведение сопровождается свистом и искажением (высокочастотная генерация)	1. Нарушение экранировки входных линий; нарушение заземления 2. Близко от входной линии усилителя проходят линии выхода радиотрансляционных устройств	1. Проверить надежность заземления входных линий, неисправные контакты подтянуть 2. Увеличить расстояние между линиями
Во время звуковоспроизведения прорывается радиопередача	Плохая экранировка входных цепей; нарушено заземление; плохие контакты во входных цепях	Проверить надежность заземления; неисправность контактов устранить (подтянуть)

месте, кроме случаев сложных ремонтов, выполняемых киноремонтными мастерскими.

Причины основных неисправностей звуковоспроизводящей аппаратуры и способы их обнаружения и устранения указаны в табл. 14.

Как правило, кинолюбители располагают весьма ограниченным ассортиментом приборов контроля. При отсутствии необходимых приборов некоторые несложные неисправности могут быть обнаружены с помощью перемычек, пробников, контрольных ламп и наушников (головных телефонов). Так, обрыв на участке цепи может быть выявлен с помощью перемычки. Если при установке перемычки между двумя крайними точками участка цепи в ней возникнет ток и звуковоспроизводящее устройство начнет работать, то это значит, что на данном участке цепи имеется обрыв.

Перемычкой можно также обнаружить наличие напряжения на деталях. Если при мгновенном прикосновении перемычкой к корпусу, выводам конденсаторов, анодам и экранным сеткам ламп в месте прикосновения возникнет искра, то это свидетельствует о наличии напряжения. Методом исключения можно обнаружить, в каком именно каскаде имеется неисправность.

Пробник, составленный из батарейки и вольтметра или миллиамперметра, дает возможность обнаружить обрыв на участке отключенной цепи схемы. Пробником можно определить наличие пробоя конденсаторов, проверить исправность не очень высоко-омных резисторов, определить наличие замыкания между обмотками трансформатора. В последнем случае один конец детали должен быть отключен от сети (при проверке трансформатора отпаиваются все концы).

Контрольная лампа может служить для выявления обрыва в питающей сети, наличия напряжения питания, контроля исправности предохранителей.

Наушники можно применять для проверки участка цепи и определения в нем напряжения. В этом случае при их подключении к исправному участку цепи будет слышен щелчок.
