5. Школьная кинопередвижка кпш-4 («школьник»)

Кинопередвижка «Школьник» предназначена для демонстрирования звуковых 16-мм кинофильмов с фотографической или магнитной фонограммой в условиях учебного или любительского кинопоказа аудитории до 50 человек.

Комплект киноустановки может включаться в сеть переменного тока напряжением 127 или 220 В при частоте 50 Гц только через электропитающее устройство 15М-20. В основу конструкции кинопроектора положена модель ПП-16-4 комплекта «Украина-4».

Источником света в кинопроекторе служит кинопроекционная лампа со встроенным отражателем К21,5><150 (21,5 В, 150 Вт).

Полезный световой поток кинопроектора — 300 лм. Проекционный объектив — типа РО-101 с фокусным расстоянием 5 см и относительным отверстием 1 : 1,2.

Общая мощность, потребляемая киноустановкой от сети, — около 350 Вт. Установка рассчитана на проекцию фильма с бобин емкостью 120 и 600 м, а также фильма длиной 15 м, склеенного в кольцо, со специальной кассеты КМ-1.

Частота проекции звуковых фильмов — 24 кадра в секунду и немых—16 кадров в секунду. В качестве электропривода применен однофазный асинхронный конденсаторный электродвигатель типа ЭАО-31П, рассчитанный на напряжение 110 В при частоте 50 Гц. Он развивает 2880 об/мин, потребляет от сети около 95 Вт, мощность на валу — 31 Вт.

Звуковая читающая лампа К4 X 3 (4 В, 3 Вт) питается выпрямленным постоянным током от селенового выпрямителя, расположенного в усилителе. В звукочитающей части применена цилиндрическая оптика. Вся эта система аналогична системе кинопроектора ПП-16-4. В нее входят: читающая лампа, тубус цилиндрических линз, два поворотных зеркала, собирательная линза. Все элементы звуковой части смонтированы на литом корпусе. Читающая лампа и тубус находятся под крышкой. Фотоэлектронный умножитель ФЭУ-2 расположен в усилителе.

В состав комплекта кинопередвижки входят: кинопроектор ПУ-16-4, усилитель 90У-5, громкоговоритель 25А-21, предварительный усилитель (приставка) УП-6, электропитающее устройство 15М-20, киноэкран (ЭПБ-С-1,2). Габариты кинопроектора (без бобин): 405 X 190X310 мм. Масса всей киноустановки —около 51,5 кг.

При транспортировке кинопроектор и громкоговоритель упаковываются в чемоданы. Соединительные шнуры укладываются в чемодан громкоговорителя. На усилитель, чемодан громкоговорителя и. электропитающее устройство надеваются чехлы. Экран сворачивается и помещается внутри металлической трубки, и на него также надевается чехол. Запасные лампы укладываются в чемодан кинопроектора.

На рис. 206 показан кинопроектор, укрепленный на усилителе. При демонстрировании звукового кинофильма со 120-метровой бо-

323

бины зарядка кинопроектора кинофильмом осуществляется в следующей последовательности. С бобины 1, помещенной на кронштейне 2 верхнего тормозного устройства, фильм разматывается зубчатым комбинированным барабаном 3, на котором удерживается продольно-направляющим роликом 4. Образовав петлю в 25 кадров, фильм поступает в фильмовый канал 5, где прерывисто передвигается грейферной гребенкой грейферного механизма. Далее, образо-

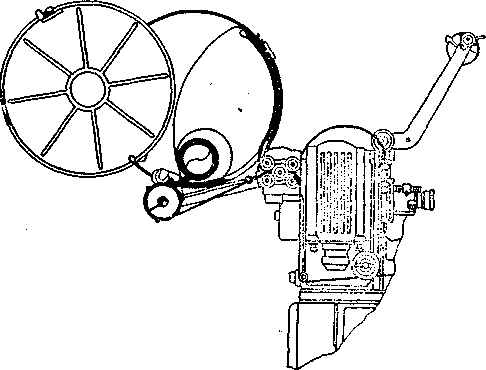

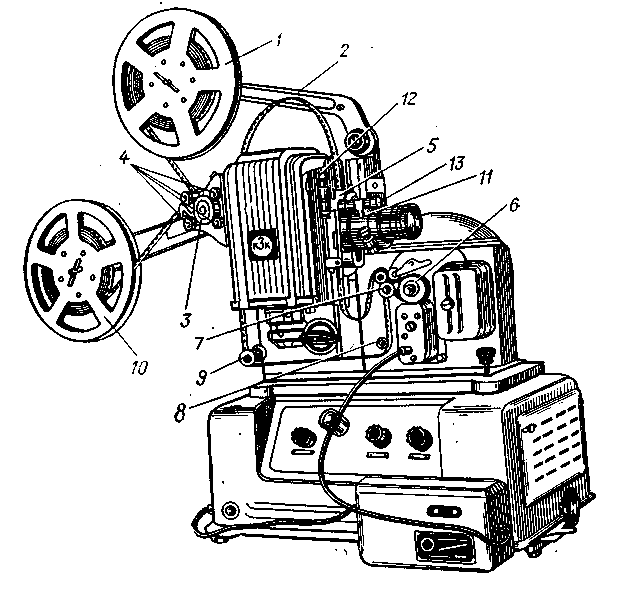

Рис. 206. Кинопроектор ПУ-16-4, установленный на усилителе 90У-5.

вав петлю в 12—15 кадров, фильм огибает гладкий барабан 6, к которому прижимается поперечно-направляющим роликом, оттяжной ролик 7, подпружиненный ролик 8, оттяжной ролик 9, попадает на нижнюю часть зубчатого барабана (комбинированного), где удерживается продольно-направляющим роликом 4, и направляется на нижнюю приемную бобину 10 наматывателя, вращающуюся по часовой стрелке. При правильной зарядке звукового фильма между кадровым окном фильмового канала и читающим штрихом должно быть 26 кадров. Правильность зарядки и зацепления зубьев грейферной гребенки с перфорациями проверяется поворотом рукоятки //. Совмещение границ кадра с границами кадрового окна (уста-

новка кадра в рамку) производится вращением рукоятки 12, при котором объектив перемещается относительно фильма. Установка на резкость изображения на экране производится перемещением объектива вдоль оптической оси при вращении ручки 13.

Фильм перематывается на кинопроекторе. Бобина с фильмом устанавливается на вал наматывателя, пустая — на вал верхнего тормозного устройства, имеющего рукоятку перемотки. Рукоятк;| вращается по часовой стрелке так, чтобы фильм перематывался эмульсионной стороной наружу. Для перемотки на 600-метрозую бобину используется приставная рукоятка, которая вращается но часовой стрелке. Фильм наматывается эмульсионной стороной наружу, при этом набегающая ветвь находится вверху рулона.

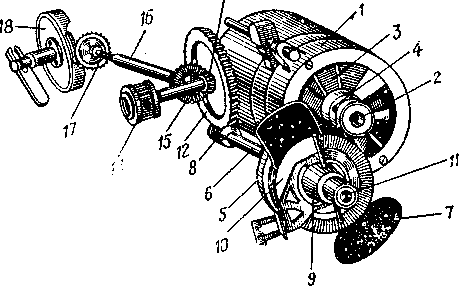

Рис. 207. Схема механизма передач кинопроектора.

На рис. 207 приведена схема механизма передач кинопроектора.

Движение от электродвигателя /, на валу 2 которого находятся вентиляционная крыльчатка 3 и резиновый фрикционный двухступенчатый шкив 4, передается на маховик 5, жестко связанный с горизонтальным валом 6. Фрикционная передача на маховик 5 с обтюратором 7 обеспечивает движение горизонтального вала с пяти-злходным червяком 8, кулачком 9 и пространственным кулачком 10 (фасонным диском) грейферного механизма. Зубья грейферной гребенки работают по четырехтактной схеме. На конце вала помещена рукоятка // для ручного прокручивания механизма.

Пятизаходный червяк 8 приводит во вращение большое комбинированное зубчатое колесо 12 на валу зубчатого барабана 13. Конические зубчатые колеса 14 и 15, соединенные карданным валом 16, передают движение на коническое зубчатое колесо 17 наматывающего устройства 18. Ролики барабана, вентиляционная крыльчатка и конические зубчатые колеса изготовлены из пластмассы.

Кронштейны верхнего тормозного устройства и наматывателя показаны на рис. 208. Кронштейн подающей бобины может устанавливаться в двух положениях—для бобины емкостью 120 м н для

325

бобины емкостью 600 м. Чтобы изменить положение кронштейна, необходимо нажать кнопку у основания и оттянуть его в нужное положение. На этом же кронштейне имеется рукоятка для перематывания фильма.

Верхнее тормозное устройство имеет фрикцион, состоящий из нескольких войлочных шайб, что вполне обеспечивает равномерное перематывание фильма. Кронштейн наматывателя во время транспортировки находится в крайнем нижнем положении. Для установки его в рабочее положение необходимо оттянуть защелку 1 вниз и

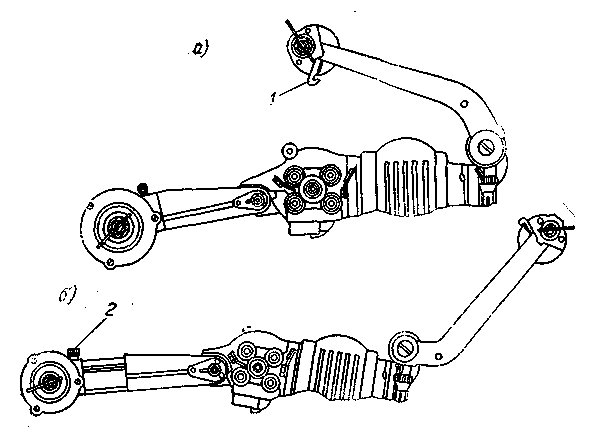

Рис. 208. Кронштейны верхнего тормозного устройства и наматывателя: а — при бобине емкостью 120 м; б — при бобине емкостью 600 м.

кронштейн поднять. Передача движения от механизма кинопроектора на наматыватель может происходить только при горизонтальном положении кронштейна. Если намотка должна идти на бобину емкостью 600 м, ослабляется винт 2, и вал наматывателя удлиняется.

На рис. 209 показан наматыватель. Движение на наматыватель передается через коническое зубчатое колесо 1, объединенное со шкивом 2. Шкив на шарикоподшипнике 3 свободно вращается на валу 4. На том же валу неподвижно посажен шкив фрикциона 6. На шкив наклеено войлочное кольцо 5, создающее фрикционное сцепление ведущего и ведомого шкивов, а следовательно, вала наматывателя с насаженной на него бобиной. Во время наматывания фильма на нижнюю бобину увеличивается ее вес. Увеличение веса приводит к увеличению трения между ведомой и ведущей частями

иаматывателя. Скорость вращения бобины по мере увеличения диаметра рулона уменьшается. Регулировка фрикциона в этой конструкции не предусмотрена.

Звуковоспроизводящая часть кинопроектора (рис. 210) размещена внизу в передней правой части корпуса. Она аналогична звуковоспроизводящей системе кинопроектора ПП-16-4. При воспроизведении фонограммы равномерность ее движения обеспечивается двухзвенным стабилизатором скорости. Он состоит из гладкого барабана /, на валу которого насажен маховик, прижимного поперечно-направляющего ролика 2 с державкой 3, успокаивающего роли-

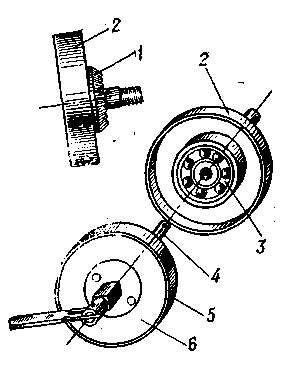

Рис. 209. Наматыватель.

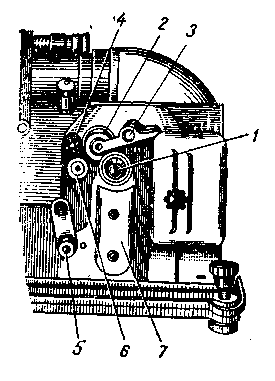

Рис. 210. Звуковоспроизводящая часть кинопроектора.

ка 4, подпружиненного натяжного ролика 5 и продольно-направляющего ролика 6. Натяжной ролик не имеет масляного демпфера. Сглаживание колебаний скорости движения фильма во втором звене стабилизатора создается подпружиненным роликом. При изменении скорости движения фильма ролик отклоняется от нормального положения, пружина растягивается и, следовательно, стремится привести ролик в первоначальное положение, тем самым сглаживая колебания скорости. Магнитная приставка 7 для воспроизведения магнитных фонограмм аналогична примененной в кинопроекторе ПП-16-4.

Оптико-осветительная система состоит из кинопроекционной лампы К21,5Х150 со встроенным сферическим отражателем, двух-линзового конденсора и объектива РО-109. Кинопроекционная лампа и элементы осветительной оптики помещены в фонарь, на дне которого укреплен патрон лампы; лампа устанавливается цоколем вниз. Внутри фонаря расположены теплозащитные экраны. Охлаждение оптико-осветительной системы производится вентиляционной крыльчаткой. Кинопроекционный объектив устанавливается в объективо-держателе.

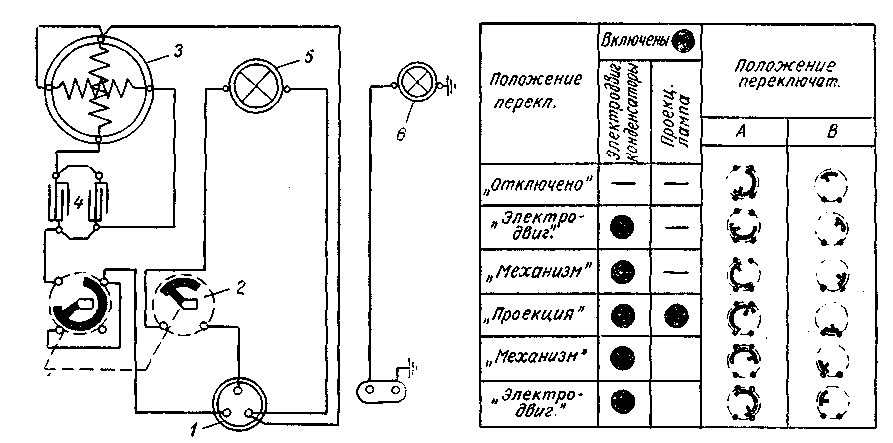

Рис. 211. Принципиальная схема электрооборудования кинопроектора:

/ — панель питания; 2 — переключатель; 3 — электродвигатель; 4 — конденсаторы; 5 — проекционная лампа;

6 — читающая лампа

Механизм кинопроектора приводятся в движение электподвигя телем ЭАО-31. В пусковую обмотку электродвигателя включены конденсаторы общей емкостью 8 мкФ. Во время проекции часть конденсаторов емкостью 4 мкФ отключается.

Электрическая схема кинопроектора (рис. 211) включает в себя электродвигатель, пакетный переключатель управления кинопроектором и распределительную панель.

Рукоятка переключателя находится под фонарем кинопроектора. Она может занимать четыре фиксированных положения: «Отключено», «Двигатель», «Механизм», «Проекция». В положении «Двигатель» включается электродвигатель, но его ведущий шкив работает вхолостую. В положении «Механизм» приходит в движение механизм. В положении «Проекция» включается проекционная лампа при

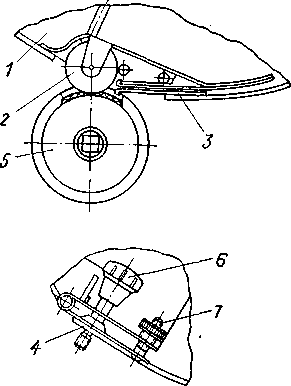

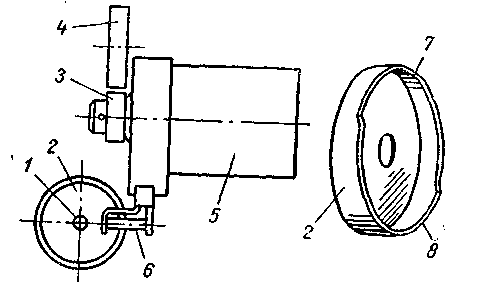

Рис. 212. Устройство переключателя.

работающем механизме. Далее, в положении «Двигатель», проекционная лампа выключается (проходит концовка) и механизм останавливается, а электродвигатель работает вхолостую. В любом положении рукоятки переключателя читающая лампа остается включенной. При вращении рукоятки переключателя по часовой стрелке меняется положение ведущего шкива по отношению к маховику, а также и положение электродвигателя, укрепленного шарнирно.

На рис. 212 показана работа переключателя кинопроектора во взаимодействии с электродвигателем. На валу 1 рукоятки помещен кулачок 2, имеющий вырез 7, а на корпусе электродвигателя 5 укреплен пластмассовый ролик 6. Попадая на выступ 8 кулачка, ролик отодвигает шкив 3 и ведомый маховик 4. При перемещении ролика в вырез 7 кулачка происходит сцепление электродвигателя с механизмом. По окончании проекции рукоятку переключателя всегда следует оставлять в положении «Отключено». В этом положении ведущий резиновый шкив не соприкасается с маховиком, а следовательно, в месте прижима не будет происходить деформации резины.

На панели электрораспределения имеются штырьки для питания электродвигателя, проекционной и читающей ламп.

Механизм кинопроектора смазывается масленкой через девять смазочных отверстий, окрашенных красной краской. Смазка местная. Жидкая смазка производится веретенным маслом (веретенное-2 или

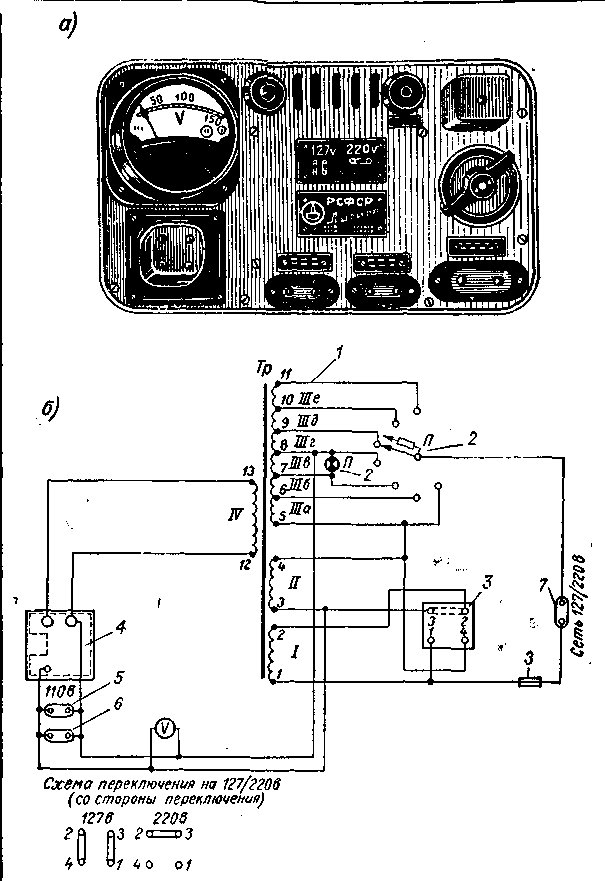

Рис. 213. Электропитающее устройство 15М-20:

а —■ внешний вид: б — принципиальная электрическая схема; / — трансформатор; 2 — переключатель напряжения; S — панель переключения напряжения питания; 4 — панель включения проекционной лампы и •лмггродвигателя! 5 — панель включения усилителя; в — панель включения

лампы ьала; 7 — панель включения питающей электросети.

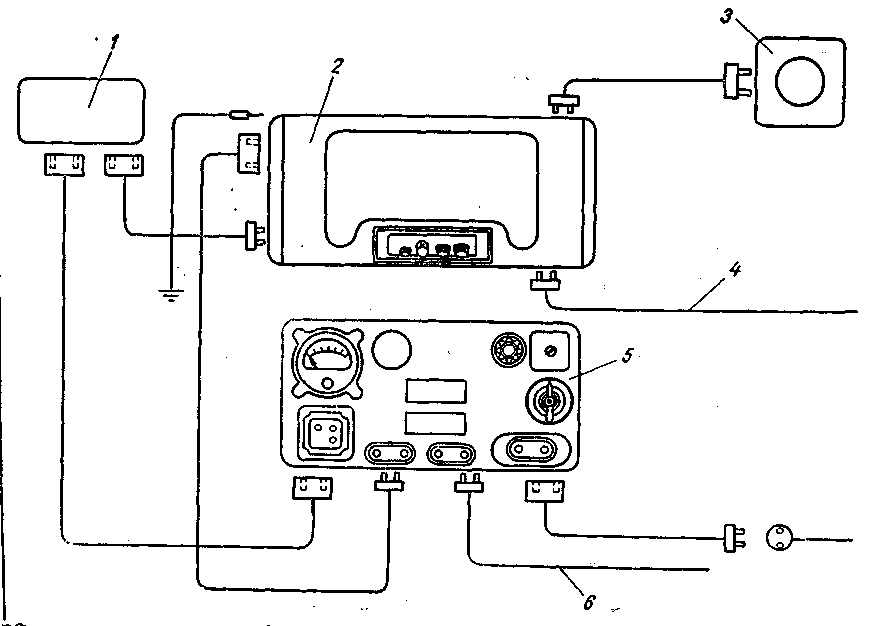

Рис. 214.

Схема соединения элементов комплекта:

/ — кинопроектор ПУ-16-4; 2 — усилитель 90У-5; 3 — громко-гов о р и т е л ь 25А-21; 4 — шнур от звукоснимателя;

5 — питающее устройство 15М-20;

6 — шнур лампы зала.

машинное «Л») через каждые 40 ч работы, но не реже одного раза в месяц. В смазочное отверстие грейферного механизма заливается 8—10 капель масла, в остальные — по 2—3 капли. Смазка зубчатых колес, наматывателя, шарикоподшипников производится один раз в год техническим вазелином. Чистка и уход за кинопроектором производятся так же, как в кинопроекторах других типов.

Электропитающее устройство 15М-20 (рис. 213, а) представляет собой автотрансформатор, позволяющий питать все элементы комплекта киноустановки.

Включение питания всех элементов комплекта (рис. 213, б) производится переключателем П.

В комплект кинопередвижки входят пять соединительных шлангов: шланг 5К-76 для соединения электропитающего устройства с сетью длиной 6 м; шланг 5К-69 для соединения усилителя с электропитающнм устройством длиной 1,5 м; шланг 5К-183 для питания читающей лампы длиной 0,4 м; трехжильный шланг для питания кинопроектора длиной 1,5 м и шланг 5К-182 для соединения усилителя с громкоговорителем длиной 12 м. Кроме того, в комплект входит проводник заземления 5К-80 длиной 10 м. Схема соединения элементов комплекта приведена на рис. 214. Перед началом киносеанса киноустановка должна

Рис. 215. Устройство кассеты.

быть проверена в том же порядке, как это было указано для кинопередвижки «Украина». Особое внимание необходимо обратить на то, чтобы питание усилительного устройства производилось непосредственно от электропитающего устройства.

Кинофильм наматывается на бобины, причем звуковой фильм наматывается эмульсионной стороной наружу при малых бобинах и внутрь — при больших (600 м). Зарядка фильма в кинопроектор производится глянцевой стороной к источнику света. При 120-метровых бобинах подающая бобина устанавливается на кронштейне так, чтобы концовка фильма была обращена в сторону экрана, при 600-метровых — наоборот, так, чтобы концопка была направлена в сторону, противоположную экрану.

При зарядке необходимо обратить особое внимание на нижнюю петлю фильма. Если она слишком велика, то будет биться о корпус аппарата, если слишком мала — может произойти обрыв фильма. Размер нижней петли устанавливается так, чтобы между кадровым окном и читающим штрихом звуковоспроизводящей части кинопроектора было 26 кадров. Правильность зарядки проверяется прокручиванием механизма с фильмом при помощи рукоятки.

Для демонстрирования фильмов длиной до 15 м, склеенных в кольцо, служит специальная кассета (рис, 215), состоящая из кор-

nyca / с крышкой, направляющего канала 3 с роликом 2, шарнирной петли 4 для крепления кассеты на кинопроекторе. В комплект кассеты входит также фрикционный ролик 5, надеваемый на ось наматывателя, и гайка 7, служащая для регулирования фрикционного сцепления ролика. Во время работы ролик должен легко вращаться. Кассета укрепляется в пазу наматывателя винтом 6.

На рис. 216 показана зарядка фильма в кассету. При зарядке кольцо фильма сворачивается в слабый ролик эмульсионной стороной наружу и укладывается в кассету так, чтобы перфорационная дорожка была обращена от корпуса кинопроектора. Затем вытягивается петля фильма и заряжается в лентопротяжный тракт. При

Рис. 216. Зарядка фильма в кассету.

этом склейка должна быть вытянута из кассеты не менее чем на 10 см. Далее крышка кассеты закрывается, и демонстрирование фильма может идти обычным порядком.

Кинопередвижка «Школьник» комплектуется экраном ЭПБ-С-1,2 или ЭПП-3, который может входить и в комплект кинопередвижки «Украина-4».

В кинопередвижку «Школьник» входит звуковоспроизводящее устройство КПУ-52, предназначенное для воспроизведения фотографической фонограммы 16-мм кинофильма. Устройство рассчитано на работу с кинопроектором ПУ-16-4, т. е. для обслуживания аудитории до 50 человек.

В звуковоспроизводящее устройство КПУ-52 входят:

1) усилительное устройство 90У-5 (5У-06);

2) громкоговоритель 25А-21;

3) комплект запасных ламп и предохранителей.

Технические данные устройства КПУ-52

Усилительное устройство рассчитано на питание от однофазной сети переменного тока частотой 50 Гц, при номинальном напряжении сети ПО В, через электропитающее устройство 15А1-20.

333

Номинальная выходная мощность усилителя — 2 Вт.

Пиковая выходная мощность усилителя — 3 Вт.

Коэффициент нелинейных искажений при номинальной мощности — не более 3% на частоте 400 Гц и при пиковой мощности до 7%.

Воспроизводимая полоса частот 16-мм кинофильмов — от 150 до 5500 Гц.

На частоте 4600 Гц предусмотрен подъем частотной характеристики на 7 дБ с последующим спадом.

Вход усилителя рассчитан на работу с фотоэлектронным умножителем ФЭУ-2.

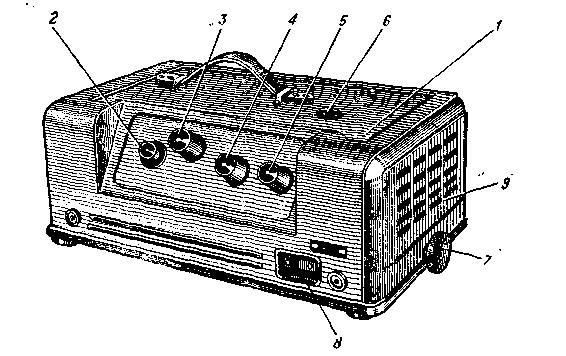

Рис. 217. Усилитель 90У-5:

1 — отверстие крепления кинопроектора; 2 — предохранитель!

3 — лампа освещения; 4 — регулятор тона; 5 — регулятор

громкости; 6 — окно для прохода модулированного света; 7 —

винт подъемника; 8 — гнездо звукоснимателя; 9 — дверца.

Номинальное входное напряжение с фотоэлектронного умножителя 50±20 мВ, со звукоснимателя 75±25 мВ.

Уровень помех по отношению к уровню номинальной мощности—45 дБ.

Питание читающей лампы К4хЗ осуществляется от селенового выпрямителя, смонтированного в усилителе.

Номинальная величина сопротивления нагрузки — 15 Ом.

Частотная характеристика усилителя может изменяться ручным регулятором тембра.

Мощность, потребляемая устройством, не превышает 50 Вт.

Габариты усилителя: 380X225X155 мм.

Масса усилителя — около 7 кг.

Масса громкоговорителя — около 8 кг.

Усилитель 90У-5 (рис. 217) имеет три каскада усиления. На одном шасси с ним смонтирован кенотронный выпрямитель для питания анодных и экранных цепей усилителя и селеновый выпрямитель питания читающей лампы.

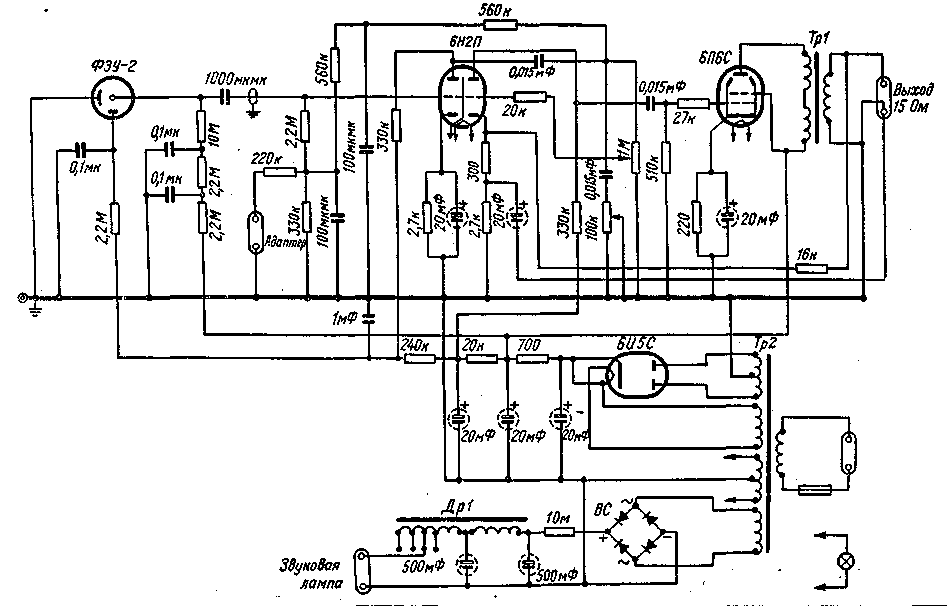

Рис. 218. Принципиальная схема усилителя 90У-5 (схема 2).

Принципиальная схема усилителя приведена на рис. 218. Первые два каскада усилителя предназначены для усиления напряжения. Они собраны по обычной реостатной схеме на двойном триоде 6Н2П, тре1ий каскад работает на лампе 6П6. Конструктивно усилитель выполнен в виде подставки под кинопроектор ПУ-16-4, который во время работы устанавливается на крышку усилителя и закрепляется двумя винтами.

На левой боковой стенке шасси усилителя размещены штырьки для включения питания усилителя и гнезда для включения питания читающей лампы кинопроектора, на задней стенке шасси — гнезда для включения громкоговорителя. На передней стороне размещены гнезда включения адаптера и находится щиток управления.

Громкоговоритель 25А-21

(рис. 219) состоит из электродинамической головки с постоянным магнитом 4А-24 или 4ГД-1к, установленной в чемодане. Головка защищена от загрязнения чехлом, а от механических повреждений— металлической решеткой.

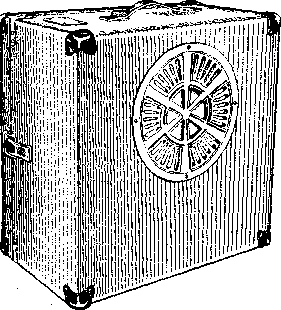

Ряс. 219.

Громкоговоритель 25А-21.

Технические данные громкоговорителя Номинальная мощность—4 ВА.

25А-21

15

Рабочий диапазон частот — от 80 до 8000 Гц. Полное сопротивление звуковой катушки на частоте 1000 Гц — О15%

Рис. 220.

Предварительный (приставка) УП-6:

усилитель

— гнездо включения магнитной головки; 2 — колодка включения микрофона.

Предварительный усилитель УП-6 (рис. 220) выпускается в виде самостоятельной приставки к усилителю 90У-5 комплекта КПУ-52. Он предназначен для усиления сигналов звуковой частоты, поступающих от магнитной головки узкопленочного кинопроектора

ПУ-16-4, и для усиления речевых передач от динамического микрофона любого типа.

Усилитель УП-6 — двухкаскадный, выполнен на тоанзистооах (триодах) П39Б. ^F

' | Технические данные усилителя УП-6

Источником питания усилителя УП-6 является выпрямитель читающей лампы усилителя 90У-5.

Усилитель УП-6 рассчитан на работу с магнитной звуковоспроизводящей головкой МГ-14ВМ или электромагнитным микрофоном.

Номинальное входное напряжение: 0,4 мВ — с магнитной головки и 1,5 мВ — с микрофонного входа.

Рабочий диапазон частот — от 80 до 8000 Гц.

Номинальное напряжение на выходе —100 мВ на частоте 400 Гц.

Уровень помех на выходе усилителя 90У-5 при работе от усилителя УП-6 — не ниже 35 дБ относительно уровня помех при но* минальном напряжении на входе.

Номинальное сопротивление нагрузки УП-6 соответствует сопротивлению входа («звукосниматель») усилителя 90У-5.

Габариты усилителя: 145x80X75 мм. Масса — около 0,5 кг.
