4. Портативная киноустановка «радуга»

Портативная передвижная киноустановка «Радуга» (КП1) предназначена для демонстрирования 16-мм фильмокопий с фотографической или магнитной фонограммой в условиях непрофессиональной (любительской) киноаудитории до 150 человек.

Комплект киноустановки не имеет отдельного звуковоспроизводящего устройства. Усилитель вмонтирован в электроблок кинопроектора.

Источником света кинопроектора является кинопроекционная лампа (со встроенным отражателем) К21.5Х150 (21,5 В; 150 Вт).

Полезный световой поток кинопроектора — около 250 лм при просветленном объективе PO-109-la и при напряжении на кинопроекционной лампе 21,5 В.

Работа кинопроекционной лампы может происходить с пониженным напряжением 19,5 В, что увеличивает срок службы лампы, но снижает полезный световой поток кинопроектора до 180 лм.

Киноустановка рассчитана на работу с кинопроекционными объективами ОКПЗ-50-1 и ОКП1-35-1 с относительным отверстием 1 : 1,4 и соответственно фокусными расстояниями 50 и 35 мм, а также с объективом РО-109а с фокусным расстоянием 50 мм и относительным отверстием 1 : 1,2. Кинопроектор может работать с бобинами емкостью 600 и 120 м. Перемотка фильма производится на кинопроекторе вручную.

Питание киноустановки осуществляется однофазным переменным током напряжением 220 В, частотой 50 Гц. Потребляемая мощность — 220 Вт. Колебания напряжения сети, при которых кинопроектор может работать нормально,— 185—230 В.

При больших колебаниях напряжения необходимо применять стандартный регулирующий трансформатор или автотрансформатор мощностью порядка 250 Вт.

304

На рис. 189 показан кинопроектор с бобинами 120 м. Здесь 1 — механизм, 2 — электроблок, 3 — соединительные винты. В комплект киноустановки отдельно входя г громкоговоритель мощностью 6 Вт, с уложенными в его чемодане соединительными шлангами, и экран ЭПБ-С1-2 в чехле.

Прерывистое движение фильма осуществляется грейферным механизмом. Приводной электродвигатель механизма АВЕ-042-2 — однофазный, асинхронный, конденсаторный, рассчитан на напряжение

Рис. 189. Киноустановка «Радуга».

220 В, развивает 2700 об/мин при частоте 50 Гц и мощности на валу 30 Вт. Вспомогательная обмотка электродвигателя включается через конденсатор емкостью 1 мкФ. Звуковая лампа К-29 (4 В, 3 Вт) со специальным фокусирующим селекторным фланцем питается постоянным током от селенового выпрямителя-, смонтированного в электроблоке.

В звукочитающей системе применена цилиндрическая оптика. Размер читающего штриха 1,9 (±0,05) X 0,018 (±0,002) мм. Воспроизведение магнитных фонограмм ведется малогабаритной магнитной головкой МГ-14В.

Питание усилителя осуществляется постоянным током напряжением 36 В. Его выходная номинальная мощность — 6 Вт, при коэффициенте нелинейных искажений на средних частотах не более 3% и на граничных частотах — не менее 5%. Частотная характеристика звуковоспроизводящего тракта имеет подъем на частотах 6000 Гц (для фотографической фонограммы) и 8000 Гц (для маг-

11

Зак. Л¹» 237

305

Рис. 190. Механизм кинопроектора.

питной фонограммы) для компенсации спада усиления на верхних частотах, создаваемого фонограммами узкопленочного фильма.

В чемодан выносного громкоговорителя вмонтирована головка 4А-28 мощностью 6 Вт.

Для контроля звуковоспроизведения в кинопроектор встроен громкоговоритель 1ГД-18 мощностью 1 Вт, который при включении выносного громкоговорителя автоматически отключается.

Механизм кинопроектора выполнен в корпусе с укрепленными на нем деталями и узлами (рис. 190). С 600-метровой бобины //, укрепленной на кронштейне 12 верхнего тормозного устройства,

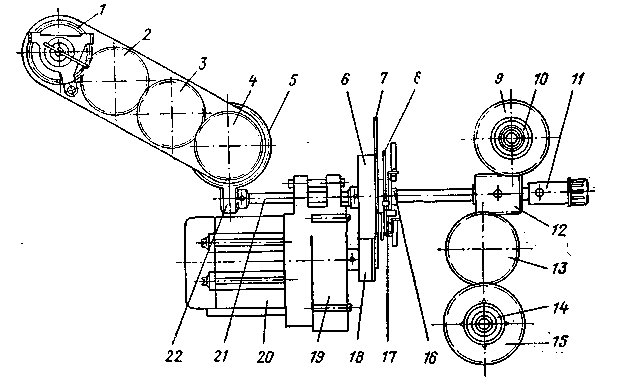

Рис. 191. Схема механизма передач.

фильмокопия разматывается 12-зубым тянущим барабаном 10, на котором удерживается продольно-направляющий ролик 9, и, образуя петлю в 10—12 кадров, через фильмовый канал 7 прерывисто протягивается гребенкой грейферного механизма.

После фильмового -канала, образуя петлю в 6—8 кадров, обогнув успокаивающий продольно-направляющий ролик 24, фильмокопия поступает на гладкий барабан 17 с прижимным поперечно-направляющим роликом 16. Увлекаемый движущейся фильмокопией, гладкий барабан вращается вместе с укрепленным на его валу маховиком 36.

После гладкого барабана фильмокопия поступает на ролик 22, а с него — на 12-зубый нижний задерживающий зубчатый барабан 21, где удерживается продольно-направляющими роликами 23.

С задерживающего барабана фильмокопия, пройдя систему направляющих роликов 28, поступает на приемную бобину 5. При правильной зарядке между кадровым окном и читающим штрихом должно быть 26 кадров, а между кадровым окном и воспроизводящим зазором магнитной головки — 28 кадров. Рукоятка переключения рода работы в зависимости от типа фонограммы устанавли-

1 2 3

вается на «О» — при воспроизведении фотографической фонограммы и на «М» — при воспроизведении магнитной фонограммы.

Схема механизма передач кинопроектора приведена на рис. 191. Движение от электродвигателя 20 через фрикционную передачу (шкивы 6 и 18) передается на горизонтальный вал 21. На валу укреплены кулачок 16 и диск 8 грейферного механизма с грейферной рамкой 17. Вращение вала приводит в действие грейферный механизм, обтюратор 7 и червяки 12 и 22. Ручное прокручивание осуществляется рукояткой //. Червяк 12 через систему зубчатых колес 9, 13 и 15 передает вращение на 12-зубые барабаны 10 и 14. Червяк 22 передает вращение на наматыва-тель через систему зубчатых колес /, 2,3,4 к 5.

Вентилятор 19 на валу электродвигателя служит для обдува колбы проекционной лампы и кадрового окна фильмового канала. Детали лентопротяжного тракта — зубчатые барабаны 10 и 21 (см. рис. 190) и ролики 9, 22, 23, 24 и 28 — размещены с рабочей стороны корпуса кинопроектора, зубчатые барабаны укреплены на валах стопорными винтами. Все валы механизма передач проектора вращаются в бронзографитовых подшипниках. Передаточные зубчатые колеса имеют бронзографитовые втулки. Вал электродвигателя вращается в шарикоподшипниках. Осевое перемещение роликов, придерживающих фильмокопию на зубчатых барабанах, ограничено ребордами роликов.

С лицевой стороны на корпусе кинопроектора имеются утапливаемый упор 3 для фиксации наматы-вателя в рабочем положении, кнопка 13 фиксации объективодержателя, держатель 15 с прижимным роликом, винт 29 и гайка регулировки фрикционной передачи. Механизм передачи вращения на зубчатые барабаны и на редуктор нама-тывателя расположен анутри корпуса проектора. Внизу корпуса установлены пакетный переключатель /, подъемный механизм 40, пусковой конденсатор 34, розетка 35 со штырями, плата с первым и предварительным каскадами усиления 38, блок микропереключателей 37 и зажим заземления 39.

На оси, укрепленной в каркасе грейферного механизма, подвешен электропривод, что позволяет регулировать винтом 29 сцепление шкива электропривода со шкивом горизонтального вала механизма проектора. Конструкция переключателя выполнена таким образом, что при положении его ручки против надписи «Отключено» фрикционная передача оказывается расцепленной. Такое устройство •предохраняет резиновый обод шкива электродвигателя от деформации и тем самым создает постоянство усилия фрикционного сцепления шкивов.

Фильмовый канал (рис. 192) состоит из пластины 7, неподвижного борта 6, подвижного борта 8, откидной дверцы 3 с прижимной

309

Рис. 192. Фильмовый канал.

рамкой 5 и деталями объективодержателя. Подвижный борт, прижимая фильмокопию к неподвижному, даже при значительной усадке полностью устраняет качание изображения на экране. Нормальное усилие торможения фильмокопии в фильмовом канале должно быть 40—50 гс. Дверца фильмового канала кроме поворота вокруг оси может перемещаться в вертикальном направлении рукояткой 4. Грубая наводка на резкость достигается перемещением объектива по втулке объективодержателя при отпущенной гайке 1; 2 —тайка точной наводки на резкость. Объективодержатель предназначен для установки объектива с посадочным отверстием 38 мм. Осветительно-проекционная система кинопроектора приведена на рис. 193.

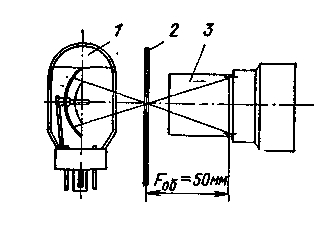

Рис. 193. Осветительно-проекционная система:

1 — кинопроекционная лампа со

встроенным отражателем; 2 —

фильмовый канал; 3 — объектив.

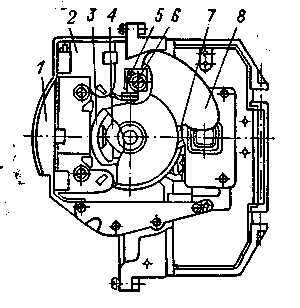

Рис. 194. Грейферный механизм.

В закрытом положении дверца с объективодержателем удерживается фиксатором в корпусе кинопроектора. Перемещая узел фиксатора вдоль горизонтальной оси так, чтобы была достигута перпендикулярность оптической оси плоскости кадрового окна, регулируют точную установку объективодержателя относительно фильмового канала.

Грейферный механизм (рис. 194), создающий прерывистое движение фильмокопии перед кадровым окном, состоит из грейферной рамки 3, кулачка 4, диска 7 и направляющих 5, укрепленных на корпусе 1 винтами 6. При перемещении фильмокопии грейферной гребенкой обтюратор 8 рабочей лопастью перекрывает кадровое окно, делая незаметной смену кадров на экране. Вторая лопасть обтюратора увеличивает частоту мельканий, доводя ее до критической. Обтюратор — дисковый, двухлопастный. Края лопастей для увеличения пропускания светового потока выполнены закругленными.

В грейферном механизме применена фитильная (2) смазка. Пакеты войлочных фитилей пропитаны машинным маслом «Л».. На внутренней стороне корпуса 1 укреплена бленда, служащая для предотвращения забрызгивания маслом передней линзы объектива н предварительного ограничения светового потока, направляющегося на кадровое окно. Этим уменьшается перегрев фильмового канала.

В кинопроекторе применен двухзвенный стабилизатор скорости. Первым звеном является гладкий барабан с маховиком (система «маховик — петля»), а вторым — узел натяжного ролика (пружинного демпфера).

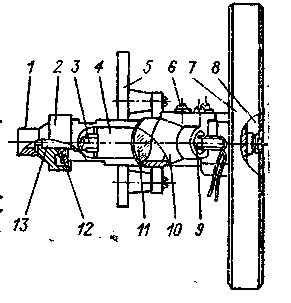

Рис. 195. Узел гладкого бара-бана с маховиком:

/ — гайка; 2 — гладкий барабан; 3 — зеркало; * — корпус подшипников вала гладкого барабана: 5 —корпус проектора; б — винты крепления держателя фотодиода; 7 — маховик; 8 — винт (с левой резьбой); 9 — фотодиод; 10 — держатель фотодиода и линзы; //— линза; 12 — подшипник вала; 13 — вал гладкого барабана.

На рис. 195 приведен узел гладкого барабана с маховиком, входящий в первое звено стабилизатора скорости. На валу 13 гладкого барабана, вращающемся в двух шарикоподшипниках в кор-

Рис. 196. Узел натяжного ролика с пружинным демпфером.

яусе 4, с одной стороны расположен гладкий барабан 2, имеющий коническую насадку на вал, а с другой стороны насажен маховик 7. Прижимной поперечно-направляющий ролик гладкого барабана — стальной, с резиновым ободом, натянутым на корпус ролика. Ролик обеспечивает правильное положение фонограммы относитель-

но читающего штриха. Для предохранения резинового обода от деформации в нерабочем состоянии он с помощью фиксатора удерживается в отжатом положении.

При регулировке расположения читающего штриха на фонограмме держатель вместе с роликом может перемещаться параллельно оси гладкого барабана.

Второе звено стабилизатора скорости — натяжной ролик с пружинным демпфером изображен на рис. 196. Колебания скорости фильмокопии передаются рычагом 5 демпфера на пружину 4, укрепленную одним концом на рычаге, а другим в прорези регулировочного кольца 3, зажатого между корпусом / механизма и фланцем корпуса демпфера. Ось 2 рычага вращается в двух шарикоподшипниках. При колебаниях скорости ролик под действием пружины и демпфера плавно возвращается в исходное положение. Собственные колебания стабилизатора скорости демпфируются за счет фрикционного устройства. Регулировка си-

/ и--------~~» ( !■ \ лы упругости качающегося ры-

^Sifc----------{-----------т' т \'~~Т чага производится закручива-

| ' ^—у*— /\ I ^нием пружины с помощью ре-

'-■'--—I - ■» « ' гулировочного кольца.

Для воспроизведения фотографических фонограмм применена читающая система с цилиндрической оптикой (рис. 197). Изображение спирали читающей лампы /, уменьшенное цилиндрической оптикой 2, проецируется на фонограмму 3

4 J-

Рис.

197. Схема читающей стемы.

си-

в виде читающего штриха размером 1,9 X 0,018 мм. Световой поток, пройдя фонограмму, отражается от поворотного зеркала 4 и после линзы 5 направляется на фотодиод 6. Зеркало, линза и фотодиод конструктивно расположены на корпусе подшипников вала гладкого барабана. Положения микрообъектива и патрона звуковой лампы отрегулированы на заводе и там же зафиксированы стяжными винтами, закрашенными краской (опломбированы).

Для воспроизведения магнитных фонограмм служит малогабаритная магнитная головка (рис. 198), установленная на рычаге 7 внутри гладкого барабана. Место касания звуковоспроизводящего зазора с фонограммой фильмокопии находится на 28 кадров впереди кадрового окна. Рычаг 7 с помощью винта 6 может перемещаться в стойке 5. Основание магнитной головки имеет самостоятельную систему регулировок с помощью винтов 3 и 8. Прижим магнитной головки к фильмокопии обеспечивается пружиной.

В процессе эксплуатации головка не нуждается в регулировке.

Установка головки для воспроизведения магнитной фонограммы или отведение ее от фильмокопии при демонстрировании фильмов с фотографической фонограммой производится рукояткой переключения рода работы.

Воспроизведение магнитной записи осуществляется при положении рукоятки против обозначения «М», а фотографической — против обозначения «О». При установке рукоятки в положение «0» го-

3«

ловка отводится от фильмокопии, и эксцентрик на конце вала ротора отводит лепестки пружины 19 от контактов микропереключателей 18. Благодаря этому первый каскад усиления отключается,

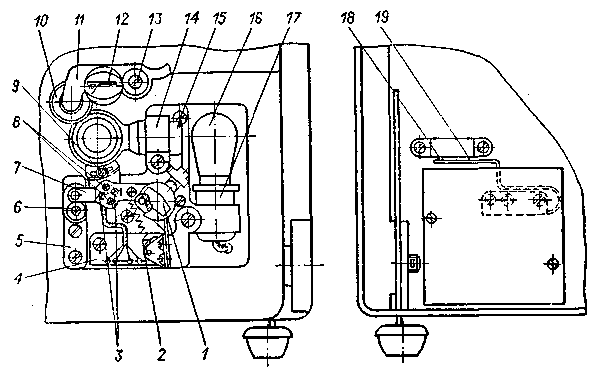

Рис. 198. Звуковой блок:

1 — ротор; 2 — пружина; 3 и 8 — регулировочные винты; 4— переходная плата; 5 — стойка; 6 — винт; 7 — рычаг; 9 — винт, фиксирующий магнитную головку; 10 — прижимной ролик; // — держатель; /2 —фиксатор; 13— ось держателя; 14 — корпус; 15 — микрообъектив; 16 — читающая лампа; 17 — патрон читающей лампы; 18 — микропереключатели; 19 — пружина.

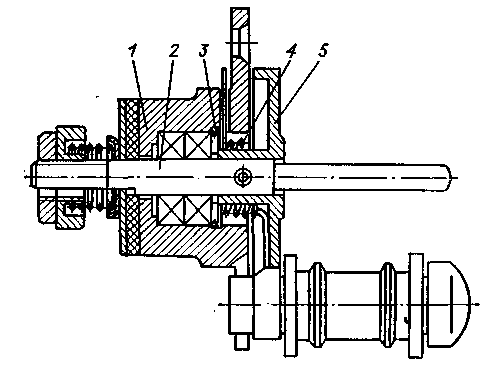

Рис. 199. Верхнее тормозное устройство:

/ — фрикцион; 2 — подшипник вала; 3 — зубчатое

колесо; 4 — зубчатое колесо ручной перемотки; 5 —

кронштейн.

а фотодиод и звуковая лампа включаются, что дает возможность воспроизводить фотографическую фонограмму.

Провода и выводы от магнитной головки, соединяющие ее с платой усилителя, припаяны к общим контактам переходной платы 4. Винты крепления стойки и корпуса 14 после заводской регулировки

заливаются краской и в процессе эксплуатации регулировки не требуют. Крышка звукоблока может быть снята только в том случае, если крепежную гайку повернуть до упора против часовой стрелки. Верхнее тормозное устройство (рис. 199) с переменным моментом сил трения конструктивно объединено с ручным перематывателем.

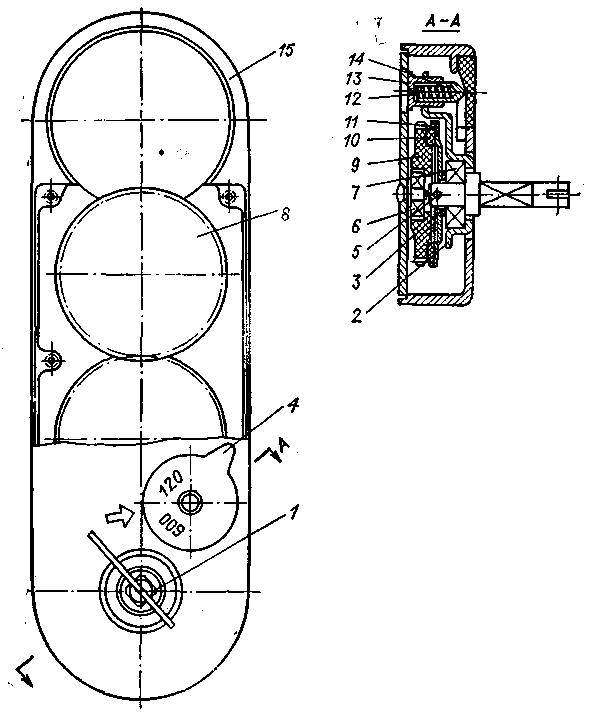

Рис. 200. Наматыватель:

/ — вал наматывателя; 2 — подвеска; 3 — плавающая шайба; 4 — кулачок режима работы наматывателя; 5 — штифт; 6 и 7 —подшипники; 8 и 9 —зубчатые колеса; 10 — пластмассовый фрикционный диск; // — стальной фрикционный диск; 11 — пружина; 13 — регуля-ториый винт; 14 — фиксатор; 15 — корпус.

Торможение вала тормозного устройства изменяется в соответствии с изменением веса рулона фильмокопии по мере его разматывания и осуществляется фрикционом /, набранным из войлочных шайб, пропитанных маслом марки «Л».

Наматыватель кинопроектора с изменяющимся моментом сил трения приведен на рис. 200. Наматывающее устройство состоит из литого корпуса 15 и крышки, на которой расположены зубчатые колеса и фрикционное устройство. Последнее имеет зубчатое колесо 9, фрикционные диски 10 н 11 и подвеску 2, шарнирно связанную

с крышкой, на которой укреплен шарикоподшипник 6 зубчатого колеса 9.

Усилие возникает между диском, выполненным из асбоволок-нита, и стальным диском, связанным с валом / принимающей бобины. Фрикционное устройство автоматически регулирует натяжение ветви фильмокопии в зависимости от веса рулона, увеличивающегося по мере намотки. Кулачок 4 устанавливает начальное натяжение ветви фильмокопии, которое различно для бобин емкостью 600 и

Рис. 201. Осветитель (фонарь).

120 м. Соответствующая цифра на кулачке устанавливается против стрелки на корпусе наматывателя. Начальное усилие натяжения фильмокопии может регулироваться винтом 13, сдавливающим пружину 12.

В осветителе (рис. 201) кинопроектора на кронштейне /, укрепленном на корпусе грейферного механизма, расположен держатель 3 с патроном 5 кинопроекционной лампы 6. Два винта 2 служат для закрепления держателя на кронштейне после регулировки патрона с лампой в горизонтальном направлении. Они могут перемещаться л держателе и в вертикальном направлении, поворачиваться относительно оси лампы и закрепляться в требуемом положении винтом 4. Для предохранения от чрезмерного нагрева стенок фонаря и направления потока охлаждающего воздуха вдоль колбы лампы на крышке фонаря 8 укреплены щитки 7 и 9.

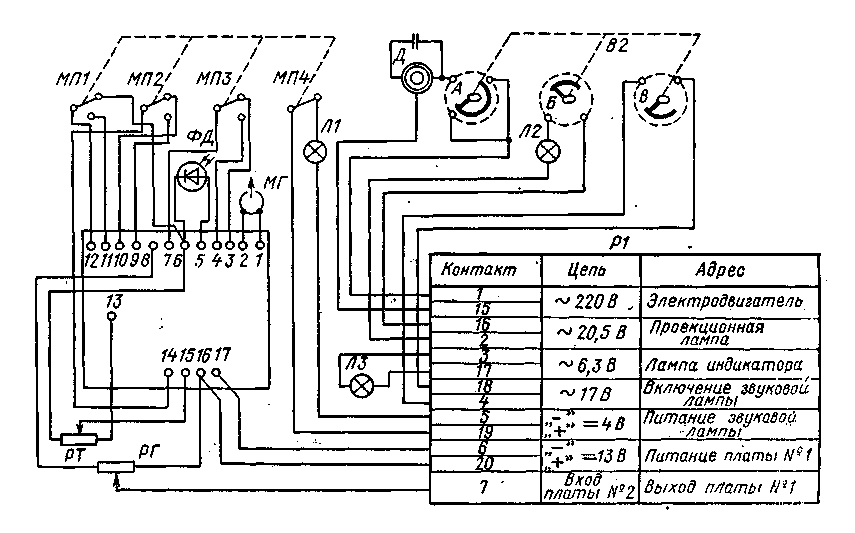

Рис. 202. Принципиальная схема электрооборудования кинопроектора.

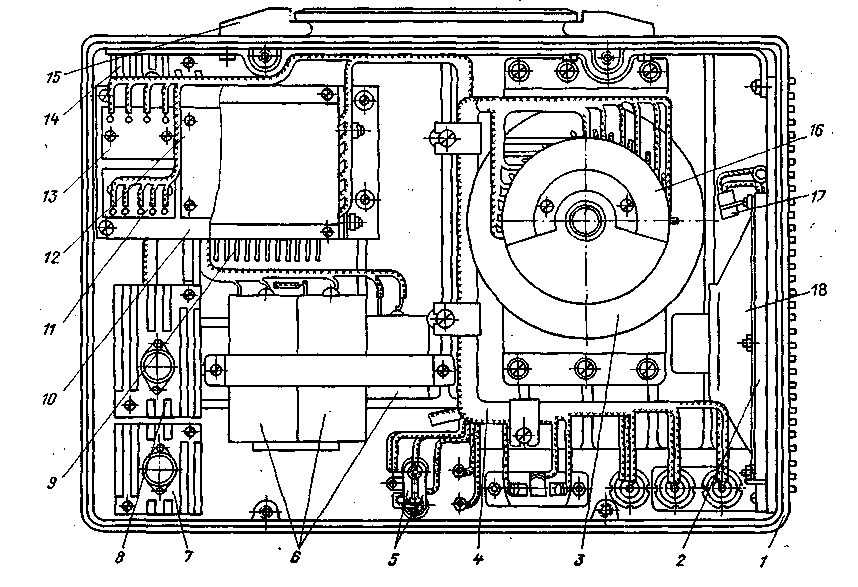

Рис. 203. Электроблок:

/ — корпус электроблока; 2 — доска громкоговорителя; 3 — трансформатор! 4 — жгут; 5 — рычажки; 6 — конденсаторы; 7 я 14 — радиаторы с транзисторами мощного каскада; в — радиатор с транзистором фильтра питания звуковой лампы; Я — селеновые столбики: 10 — стойка с платами; // — плата согласующего каскада (J* 2); 12 — плата оконечного усилителя (№ 3); 13 — плата фильтра питания звуковой лампы (№ 4); 15 — ручка для переноски проектора; 16 — крышка контактной группы; П — резистор 10 Ом; 18 — громкоговоритель 1 Вт; 19 и 20 — предохранители: 21 — тумблер; 22— штыри: 23 — гнезда подключения выносного громкоговорителя.

На рабочей стороне кинопроектора под фонарем помещен блок регуляторов, имеющий освещающую шкалу с ручками регуляторов громкости и тембра.

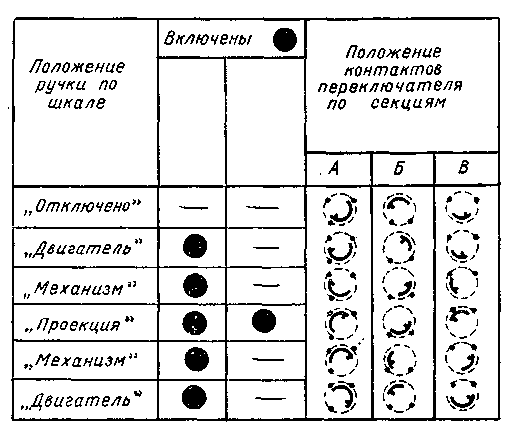

Управление работой кинопроектора осуществляется пакетным переключателем, расположенным в левой нижней части корпуса, обеспечивающим необходимую последовательность включений и отключений.

Принципиальная электрическая схема киноустановки приведена на рис. 202. В положении переключателя «Отключено» напряжение подводится только к усилителю и лампе освещения шкалы панели регуляторов, а все остальные токоприемники отключаются. В положении «Двигатель» через конденсаторы емкостью 1 мкФ включается питание электродвигателя, который работает вхолостую. В положении «Механизм» шкив ведущего вала электродвигателя сцепляется со шкивом механизма и приводит его в движение. В положении «Проекция» включаются проекционная лампа и звуковая читающая лампа; механизм находится в движении. Переключатель рода работы также относится к электроуправлению проектора.

Узлы и детали усилительной, звуковоспроизводящей, коммутирующей и электросиловой частей кинопроектора установлены в электроблоке (рис. 203). На задней стенке его корпуса помещены: платы с усилительными каскадами, селеновыми выпрямителями с фильтрами, конденсаторы 6 фильтра, радиаторы 7, 14, 8, панель с автотрансформатором 3, предохранители 19, 20, тумблер 21 для переключения режима работы проекционной лампы на напряжение 20,5 В и 19,5 В, штыри 22 для подключения сети, гнезда 23 для подключения выносного громкоговорителя. В заточках гнезд 23 установлены пластмассовые рычажки 5 с контактами. Эти контакты замыкают цепь, в которую включен встроенный громкоговоритель 18, расположенный на доске 2. Резистор 17 является балластным сопротивлением. При включении выносного громкоговорителя рычажки 5 с контактами расходятся, выключая встроенный громкоговоритель.

На рис. 204 приведена принципиальная электрическая схема электроблока.

Питание звуковой читающей лампы производится от селенового выпрямителя с транзисторным фильтром. Этот фильтр одновременно является и стабилизатором.

На рис. 205 приведена принципиальная схема усилительного устройства. Усилитель имеет 8 каскадов усиления на транзисторах и выполнен с применением печатного монтажа. Конструктивно усилитель объединяет плату № 1 — предварительные каскады усиления с коррекцией, плату № 2 — согласующий каскад и плату № 3 — оконечный усилитель.

Питание усилителя производится постоянным током напряжением 18 В от селенового выпрямителя. Источником сигнала для усилителя может быть магнитная головка МГ-14ВМ или фотодиод ФД-9К- Нагрузкой усилителя является громкоговоритель 4А-28 с сопротивлением звуковой катушки 15 Ом. Громкоговоритель состоит из головки со шнуром, смонтированной в фанерном чемодане. Габаритные размеры громкоговорителя: 435 X 410 X 220 мм. Масса — 6 кг.

Во время транспортировки кинопроектор укладывается в чемодан, имеющий также отсеки для инструмента, киноматериалов, запасных частей и шнура.

Габаритные размеры чемодана: 425X410X275 мм. Масса (с проектором) — 20 кг.

320

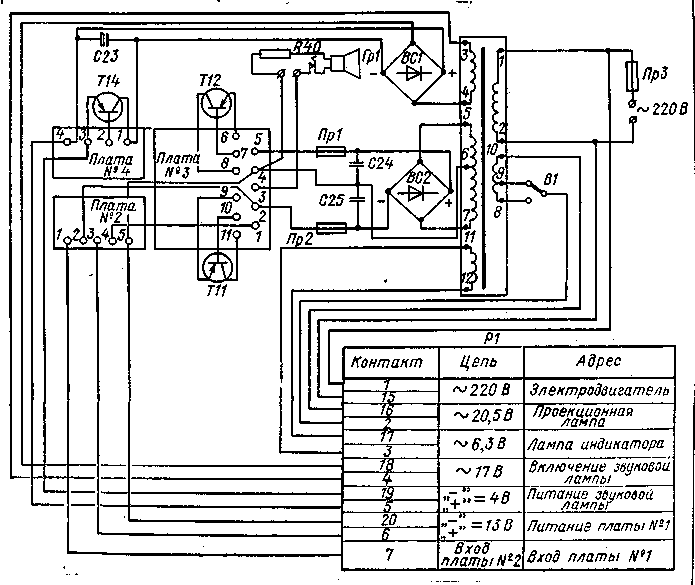

Рис. 204. Принципиальная схема злек i роблсжа.

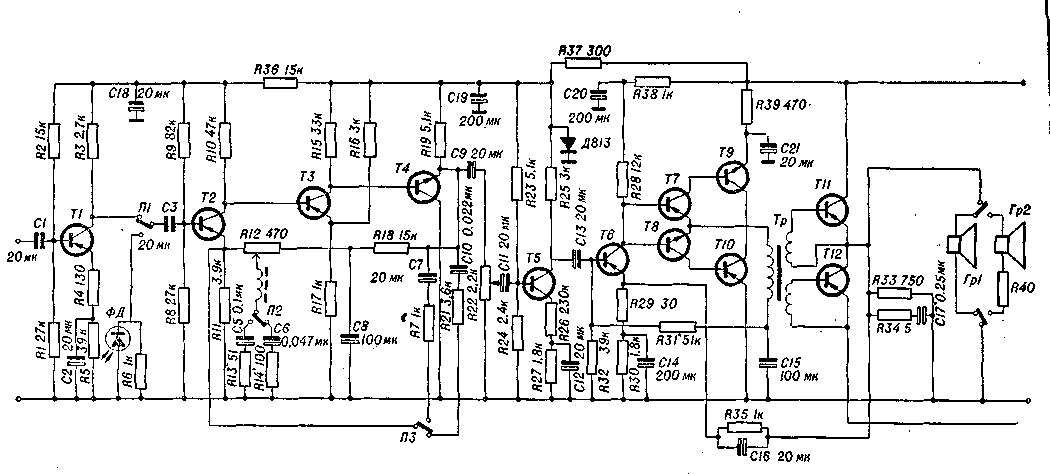

Рис. 205. Принципиальная схема усилительного устройства.

В комплект киноустановки входит экран ЭПБ-С1, состоящие из экранного полотна, верхней металлической трубы, внутренне! трубы с механизмом сматывателя, тросика с кольцом для подвязки и чехла. Размеры зеркала экрана: 1200X2000 мм. Габариты (в свернутом виде и в чехле): 1330X62 мм. Масса — 4,1 кг.
