3. Комплект звуковоспроизводящей универсальной аппаратуры кзвп-10

Комплект КЗВП-10 предназначен для воспроизведения фотографических и магнитных фонограмм 16-мм фильмов и фотографических фонограмм 35-мм фильмов, а также для работы от микрофона и от линии. Он рассчитан на обслуживание залов вместимостью до 200 мест и может быть использован как передвижной и как стационарный.

В комплект КЗВП-10 входят усилитель 6У-34, громкоговоритель 25А-54 и комплект соединительных кабелей.

Основные технические данные КЗВП-10

Устройство рассчитано на питание от однофазной сети переменного тока напряжением ПО или 220 В при частоте 50 Гц.

Номинальная выходная мощность усилителя— 12 Вт.

Коэффициент нелинейных искажений при номинальной мощности— не более 1 % на средних частотах и не более 25% на крайних частотах рабочего диапазона.

Воспроизводимый диапазон частот при воспроизведении фотографических фонограмм — от 60 до 6000 Гц. Частотные искажения в этом диапазоне не превышают 2 дБ на низких частотах и 6 дБ — на высоких частотах.

Воспроизводимая полоса частот при работе с остальных входов— от 60 до 10 000 Гц. При этом частотные искажения не превышают 10 дБ на низких частотах и 3 дБ — на высоких частотах.

Спад частотной характеристики при включении коррекции на крайних частотах — не менее 6 дБ.

Уровень собственных помех по отношению к уровню номинальной мощности составляет: а) при работе со входа для воспроизведения магнитных фонограмм —не более 45 дБ; б) при работе с остальных входов — не более минус 50 дБ.

Вход усилителя рассчитан на работу от кремниевого фотодиода, звуковоспроизводящей магнитной головки, а также от линии с источником электрического сигнала звуковой частоты.

301

Номинальное входное напряжение от фотодиода — не более 50 мВ, с воспроизводящей магнитной головки — не более 300 мВ, от микрофона — не более 0,8 мВ, от линии — не более 0,775 В.

Питание читающей лампы К4 X 3 (4 В, 3 Вт) осуществляется от выпрямителя на полупроводниковых диодах, смонтированного в усилителе. Напряжение на выходе выпрямителя — 3,5 В.

Номинальное сопротивление нагрузки усилителя — 7,5 Ом.

Мощность, потребляемая комплектом, не превышает 60 Вт.

Габариты усилителя 6У-34: 360 X 240 X ПО мм. Масса — около 8 кг.

Усилитель 6У-34 (рис. 188, а) собран на транзисторах. На рис. 188, б приведена его принципиальная схема. Цепи коррекции и контуры отключаются клавишным переключателем. С помощью этого переключателя сигнал от источника, подключенного к разъему Ш1 или UI2 подается на базу транзистора ПП1. При выборе рода работы нужно нажать на клавишу с соответствующим обозначением.

Схема усилителя позволяет вести работу от двух кинопроекторов, предназначенных для демонстрирования 35-мм фильмокопий, установленных стационарно.

Переключателями В2 и ВЗ можно ввести фиксированные спады частотной характеристики на высоких и низких частотах. Для пита-ния цепей усилителя служит выпрямитель, собранный по мостовой схеме. Читающая лампа питается от выпрямителя, собранного по схеме двухполупериодного выпрямителя.

Конструктивно усилитель рассчитан на установку на нем узкопленочного кинопроектора. Он смонтирован в виде отдельных блоков в общем корпусе, имеющем сверху и снизу съемные крышки. Внутри усилитель разделен специальными экранами на три отсека. Все органы управления вынесены наружу, на переднюю лицевую панель. Внешние линии включаются в усилитель через специальные разъемы, расположенные слева, справа и с задней стороны корпуса.

Громкоговоритель 25А-54 состоит из двух электродинамических головок 4А-28, укрепленных в ящике, имеющем съемные ножки. Задняя крышка ящика крепится на винтах. Головка 4А-28 снабжена

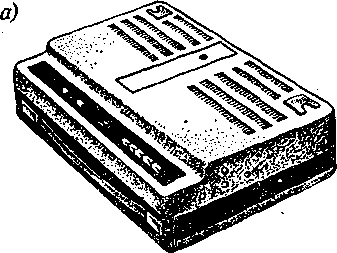

Рис. 188. Усилитель 6У-34; а — внешний вид;

ш

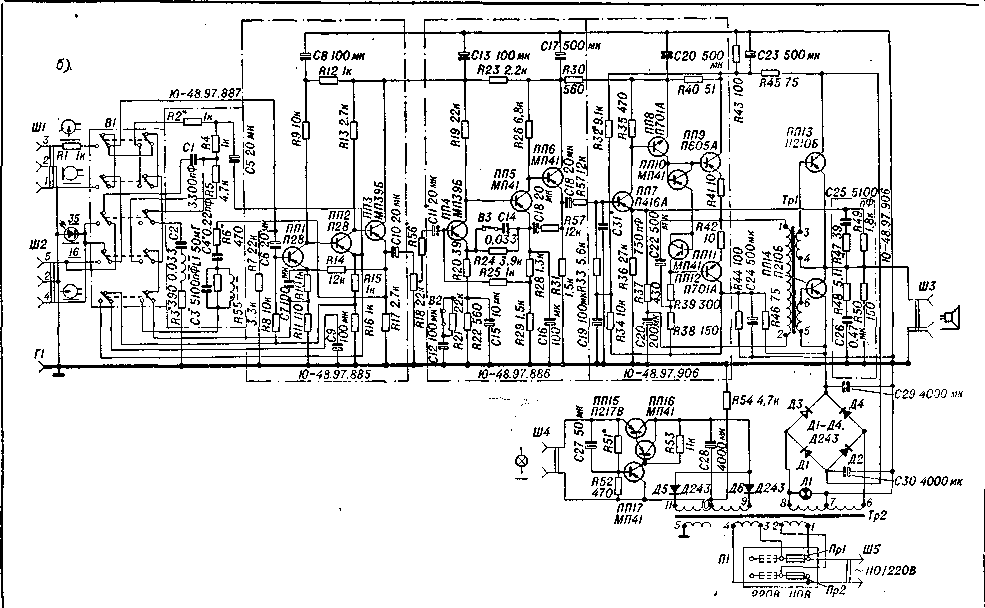

Рис. 188: б — принципиальная схема.

постоянным магнитом и диффузорным излучателем. Звуковые катушки головок соединены между собой параллельно.

Громкоговоритель соединяется с усилителем при помощи шнура. С одной стороны шнур оканчивается вилкой для соединения с усилителем, а с другой стороны — висячей розеткой для включения громкоговорителя.

Основные технические данные громкоговорителя 25А-54

Номинальная мощность— 12 ВА. Рабочий диапазон частот — от 60 до 10 000 Гц. Номинальное входное сопротивление громкоговорителя — 7,5 Ом. Габаритные размеры — 910 X 440 X 270 мм. Масса — около 15 кг.

В комплект входят соединительные кабели:

Ю-48.31.095 — для подведения напряжения питания на усилитель;

Ю-48.31.096 — входной соединительный кабель;

Ю-48.31.097 — для подведения питания на читающую лампу;

5К-80 — провод заземления усилительного устройства.
