2. Передвижная киноустановка «украина-5»

Киноустановка «Украина-5» модели 16УК5П служит для демонстрирования 16-мм фильмокопий с фотографической или магнитной фонограммой. Она может обслуживать аудиторию до 200 человек.

В состав комплекта киноустановки входят: кинопроектор П16П1, комплект звуковоспроизводящего устройства КЗВП-10, автотрансформатор КАТ-16, экран ЭПБ-С2.

Полезный световой поток кинопроектора — 350—400 лм при просветленном объективе ОКП 3-50-1 с относительным отверстием 1 : 1,2, с кинопроекционной лампой КЗО X 400, работающей на напряжении 33 В.

На рис. 177 показан кинопроектор П16П1 с усилителем 6У-34. Кинопроектор состоит из основания, головки, фонаря, верхнего кронштейна с тормозным устройством и нижнего кронштейна с наматы-вателем. Звуковоспроизводящая часть имеет отдельную приставку для воспроизведения магнитных фонограмм.

С наружной стороны картера кинопроектора расположены элементы лентопротяжного механизма и звукоблока. Грейферный механизм с объективодержателем и фонарь прикреплены с левой стороны картера.

Верхнее тормозное устройство и наматыватель собраны на откидных кронштейнах. При транспортировке кронштейн верхнего тормозного устройства наклоняется до соприкосновения с фонарем, где закрепляется защелкой. В таком положении кронштейн образует ручку для переноски кинопроектора. Картер и фонарь прикреплены

Рис. 177. Кинопроектор П16П1 с усилителем 6У-34.

к основанию с механизмом подъема, имеющему винт для крепления кинопроектора к усилителю или внутри чемодана. Рукоятка переключателя служит для управления пуском и остановкой кинопроектора. Бобины рассчитаны на 600 м кинопленки. На них может быть намотано по пять склеенных частей. Могут быть применены и бобины емкостью 120 м. Перемотка фильма производится отдельным комплектом ручного перематывателя.

Питается кинопроектор от сети однофазного переменного тока напряжением 127 или 220 В при частоте 50 Гц. Питание подается через специальный автотрансформатор КАТ-16, понижающий сетевое напряжение до 110 В для питания электродвигателя, усилителя, лампы зала и до 33 В —для питания проекционной лампы КЗО X 400. Комплект потребляет от сети мощность около 600 Вт, кинопроектор—550 Вт.

Для привода применен однофазный асинхронный конденсаторный электродвигатель типа ЭАО-18, рассчитанный на напряжение ПО В; потребляемая мощность — около ПО Вт, мощность на валу —

287

35 Вт, число оборотов — 2880 в минуту при частоте 50 Гц. В цепь вспомогательной обмотки при пуске включаются конденсаторы емкостью 10 мкФ, а при проекции — 6 мкФ.

Читающая лампа К4 X 3 (4 В, 3 Вт) со специальным фокусирующим селекторным фланцем 1Ф-Ф-19-1 питается постоянным током от селенового выпрямителя, расположенного в усилителе 6У-34.

В звукочитающей системе применена цилиндрическая оптика. Размер читающего штриха 1,9 (±0,5) X 0,018 (±0,002) мм. Воспро-изведенне магнитных фонограмм ведется малогабаритной магнитной головкой МГ-14ВМ.

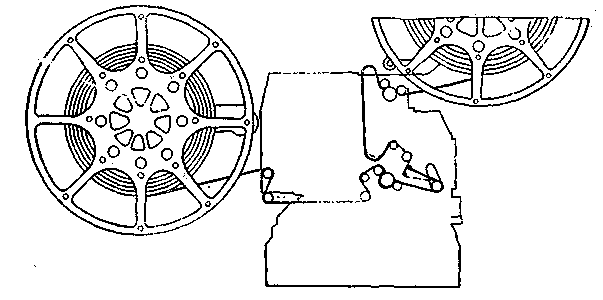

Рис. 178. Схема движения фильма:

-----------■----------с фотографической фонограммой;

—------■-------— с магнитной фонограммой.

Для перемотки фильмокопии в комплект входит ручной пере-матыватель. Масса кинопроектора с чемоданом — около 30 кг.

Схема движения фильмокопии в лентопротяжном тракте приведена на рис. 178. С 600-метровой бобины, помещенной на кронштейне верхнего тормозного устройства, фильмокопия разматывается 12-зубым тянущим барабаном, на котором удерживается продольно-направляющими роликами. Образуя петлю в 10—12 кадров, фильм поступает в фильмовый канал, где прерывисто передвигается гребенкой грейферного механизма. Около верхнего барабана установлен фильмосъемочный щиток, предотвращающий наматывание пленки на барабан в случае обрыва. После фильмового канала, образуя петлю в 5—6 кадров и обогнув продольно-направляющий ролик малого диаметра, фильмокопия поступает на гладкий барабан с прижимным поперечно-направляющим роликом.

После установки фильмокопии прижимной ролик опускается к гладкому барабану. Далее указательным пальцем левой руки устанавливают петлю под фильмовым каналом так, чтобы она достигала отметки с обозначением «М» при магнитной фонограмме или отметки с обозначением «0» — при фотографической фонограмме. От правильности величины этой петли зависит синхронность звука и изображения во время кинопоказа. При магнитной фонограмме фильмокопия после гладкого барабана протягивается между двумя роли-

чсами и магнитной головкой, а при фотографической — только вокруг верхнего ролика.

Обогнув натяжной ролик демпфирующего устройства, фильмокопия поступает на нижний 12-зубый барабан (задерживающий). Здесь она удерживается продольно-направляющими роликами и направляется по четырем продольно-направляющим роликам на нижнюю приемную бобину 13 наматывателя, вращающуюся по часовой стрелке. При правильной зарядке между кадровым окном и читающим штрихом должно быть 26 кадров, а между кадровым окном и воспроизводящим зазором магнитной головки — 28 кадров.

Рукоятка переключения рода работы в зависимости от типа фонограммы устанавливается в положение «О» при воспроизведении

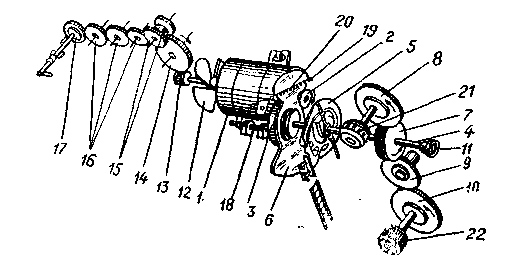

Рис. 179. Кинематическая схема кинопроектора.

фотографической фонограммы и в положение «М» — при воспроизведении магнитной фонограммы.

Кинематическая схема кинопроектора приведена на рис. 179. Движение от электродвигателя / через фрикционную передачу передается на горизонтальный вал 4. Фрикционная передача образуется шкивом 2 с резиновым ободом на валу электродвигателя и маховиком 3, укрепленным на горизонтальном валу грейферного механизма. Вращение вала 4 приводит в действие грейферный механизм 5, обтюратор 6 и пятизаходное червячное колесо 7.

От стального червячного колеса 7 вращение передается на 60-зу-бое текстолитовое зубчатое колесо 8 тянущего барабана, а через текстолитовое 48-зубое промежуточное зубчатое колесо 9—на текстолитовое 60-зубое зубчатое колесо 10 задерживающего барабана.

Специальная рукоятка 11 с накаткой служит для прокручивания механизма кинопроектора от руки.

На другом конце вала электродвигателя укреплены вентиляционная крыльчатка 12 охлаждения проекционной лампы и однозаход-ный стальной червяк 13 редуктора. Редуктор состоит из 40-зубого зубчатого колеса 14, с которым сцеплен червяк 13, и двойного зубчатого колеса 15 (40-зубое колесо первой ступени и 22-зубое зубчатое колесо второй ступени). Зубчатое колесо 15 через три 22-зубых зубчатых колеса 16 передает вращение на зубчатое колесо 17 наматывателя. Зубчатые колеса 16 размещены в нижнем кронштсйме, закрытом съемной крышкой.

Все валы механизма передач проектора вращаются в бронзо-графитовых подшипниках. Передаточные зубчатые колеса имеют бронзографитовые втулки.

Вал электродвигателя вращается в шариковых подшипниках. Фрикционная связь между валами электродвигателя и механизма кинопроектора обеспечивает возможность пуска электродвигателя без нагрузки. Электродвигатель укреплен на поворотной оси 18, закрепленной в корпусе фонаря кинопроектора. Между корпусом электродвигателя и шпилькой крышки фонаря 19 установлена пружина 20, которая заставляет Шкив 2 прижиматься к маховику 3, создавая фрикционное сцепление. Величина фрикционного сцепления регулируется винтом с контргайкой, так как чрезмерный прижим резинового шкива к маховику ведет к перегреву электродвигателя и к увеличению износа подшипников горизонтального вала, а недостаточное сцепление вызовет проскальзывание и уменьшение частоты проекции.

На концах валов 60-зубых зубчатых колес, выступающих из корпуса проектора, укреплены 12-зубые барабаны (тянущий 21 и задерживающий 22). Барабаны имеют по одному ряду зубьев и выполнены сборными.

Диаметры рабочих поясков барабанов неодинаковы: у тянущего немного больше, чем у задерживающего. Это сделано по соображениям лучшей сохранности перфорационных дорожек.

В лентопротяжный механизм кинопроектора входят ролики различного назначения. На зубчатых барабанах фильмокопия удерживается ребордами продольно-направляющих роликов. Ролики создают угол охвата, необходимый для нормального зацепления зубьев барабанов с перфорациями. Во время движения фильмокопия касается только рабочих поясков ролика. Ролики вращаются на осях и удерживаются на них внутренней ребордой, заходящей за торцевую часть барабана. С целью устранения осевого зазора на оси за роликом стопорным винтом укреплена упорная шайба. Для того чтобы снять ролики с осей, необходимо сначала снять зубчатые барабаны.

Один из поперечно-направляющих роликов задерживающего барабана имеет меньший диаметр бронзографитовой втулки и выполнен неразборным. Ролик, служащий для поддержания петли фильма у гладкого барабана стабилизатора, и натяжной ролик демпфирующего устройства имеют такую же конструкцию, как и поперечно-направляющий ролик малого диаметра.

От нижнего барабана три продольно-направляющих ролика направляют фильм на наматыватель и одновременно предохраняют его от соприкосновения с корпусом проектора. Эти ролики отличаются от продольно-направляющих, придерживающих фильмокопию на барабанах, только наличием двух реборд одинакового диаметра.

Оси двух последних роликов укреплены на рычаге с пружиной, поворачивающей рычаг. Такая конструкция сглаживает рывки фильмокопии, вызываемые неравномерной работой наматывателя. Все ролики (кроме роликов барабанов) имеют большой осевой зазор, позволяющий им самоустанавливаться по фильмокопии.

Фильмовый канал кинопроектора создает торможение фильмокопии и удерживает ее в плоскости, перпендикулярной оптической оси, на определенном расстоянии от объектива.

Фильмовый канал имеет неподвижное основание 1 (рис. 180), укрепленное на корпусе грейферного механизма. В основании вы-

290

полнены шлиц 2 для зубьев 3 грейфера и кадровое окно 4 размером

9,6 X ⁷-^{16 мм}-

Для предотвращения горизонтального перемещения фильмокопии во время проекции в фильмовом канале имеются два борта: один — направляющий неподвижный 5, а другой — подвижный подпружиненный 6. Для увеличения износоустойчивости подвижного борта к его поверхности приклеены клеем БФ-2 две победитовые пластинки.

Подвижный борт, прижимая фильмокопию к неподвижному, даже при значительной усадке полностью исключает возможность горизонтального качания изображения на экране.

8

$43 2 1 В ', Рис. 180. Фильмовый канал.

На прижимной рамке и неподвижной части фильмового канала выполнены рабочие пояски (поверхности), по которым пленка скользит только теми краями, на которых нет изображения и фонограммы. Нормальное усилие торможения фильма в фильмовом канале должно составлять 40—50 г.

Объективодержатель представляет собой разрезной хомутик. в котором стяжным винтом зажимается объектив, перемещающийся на двух направляющих, прикрепленных к откидной дверце. Для плавной наводки на резкость на верхней направляющей внутри хомутика помещена возвратная пружина, а снаружи на ее резьбовой части навинчена гайка (рукоятка) 7, закрепленная винтом с левой резьбой, служащая для регулировки. Установка кадра в рамку (коррекция кадра) осуществляется вращением рукоятки 8, передвигающей прижимную рамку вместе с объективодержателем и объективом в вертикальном направлении.

Для предохранения фильмокопии от повреждения над фильмовым каналом и под ним укреплены направляющие щитки корытообразного профиля. Специальный рычаг 9, расположенный в верхней части дверцы объективодержателя, служит для открывания и закрывания фильмового канала.

Прерывистое движение фильмокопии перед кадровым окном фильмового канала осуществляется зубчатой гребенкой грейферного

291

механизма, укрепленной на шкиве вместе с кулачком и фасонным диском. При перемещении фильмокопии грейферной гребенкой обтюратор перекрывает рабочей лопастью кадровое окно, делая незаметным перемещение кадров на экране. Вторая лопасть обтюратора увеличивает частоту мельканий, доводя ее до критической. Обтюратор — дисковый, двухлопастный. Края лопастей для увеличения пропускания светового потока выполнены закругленными. Угол обеих лопастей составляет 72°, коэффициент пропускания — 0,6.

В грейферном механизме применена фитильная регенеративная смазка. Смазочная подушка набрана из отдельных фетровых или войлочных фитилей, скрепленных металлическими держателями. Пакеты фитилей пропитаны маслом на заводе. Являясь резервуаром масла, они обеспечивают без новых его добавок возможность двигательной работы механизма. Трущиеся поверхности грейферного механизма смазываются лапками, отогнутыми от общего пакета, две из них смазывают* фасонный диск, а две другие — скалки и втулки ролика.

Рабочая поверхность кулачка смазывается на каждом его обороте при прохождении концентричного участка большого радиуса мимо средней части пакета.

Коробка грейферного механизма закрыта с обеих сторон крышками, защищающими его детали и смазку от загрязнения. В нижней части защитной коробки (ниже грейферной рамки) помещен фитиль, связанный с основным пакетом. На этот фитиль стекают излишки масла, которые, проходя через него, фильтруются и снова поступают в основной пакет фитилей, пополняя запас масла.

Передняя защитная крышка коробки грейферного механизма прижата к его корпусу. Задняя крышка укреплена на корпусе винтами: в ней имеется прямоугольное окно для прохождения проекционного луча.

Для предотвращения эабрызгивания маслом поверхностей линз объектива и конденсора внутренняя полость грейферного механизма изолирована специальным экраном, обрамляющим окно. Одновременно окно является блендой, предварительно срезающей излишний световой поток, направляющийся от конденсора на кадровое окно, и тем самым уменьшающей перегрев фильмового канала.

В кинопроекторе применен двухзвенный стабилизатор скорости. Первым звеном является гладкий барабан с маховиком (система «маховик — петля»), а вторым — узел натяжного ролика.

На рис. 181 показан звуковой блок кинопроектора, размещающийся в его правом нижнем углу.

На передней стенке картера расположены собственно звукоблок 4 с гладким барабаном 3, прижимным поперечно-направляющим роликом 2, кронштейном 16 с магнитной головкой 13, демпфер 10, поворотный кронштейн 9 со звукочитающей оптикой 7 и читающей линзой 8.

Внутри звукоблока размещен корпус со светопроводом и фотодиодом, маховиком и переключателем рода работы. Вал гладкого барабана вращается в двух шарикоподшипниках в корпусе блока. Прижимной поперечно-направляющий ролик гладкого барабана выполнен из стали с рабочей поверхностью из резины. Степень прижима ролика к гладкому барабану регулируется спиральной пружиной, находящейся в стакане 5. Совмещение в поперечном направлении читающего штриха звукочитающей оптической системы с фотографической фонограммой на фильме достигается поворотом крон-

292

штейна 9 с помощью винта 6. Эта юстировка производится на заводе, во время эксплуатации к ней не нужно прибегать.

Световой поток, сформированный звуковой оптикой, пройдя через фотографическую фонограмму, с помощью светопровода направляется на фотодиод.

Для воспроизведения фотографических фонограмм применена читающая система с цилиндрической оптикой. Изображение спирали

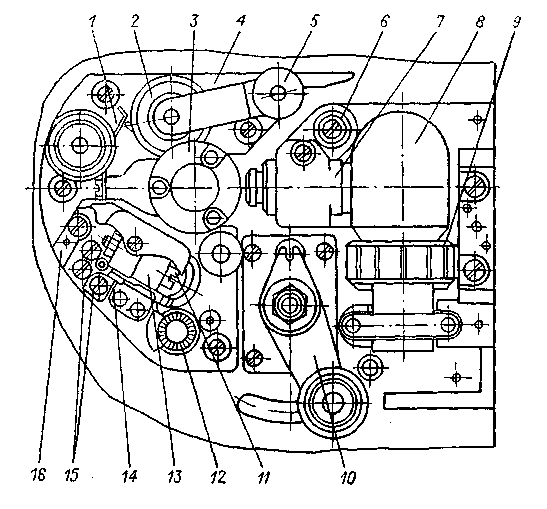

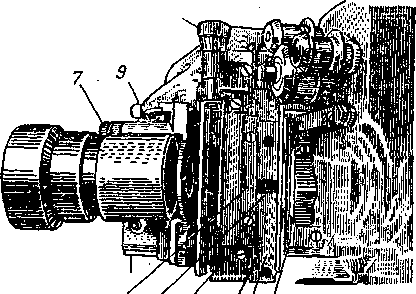

Рис. 181. Звуковой блок кинопроектора:

/ — пружина; 2 — прижимной ролик; 3 — барабан гладкий; 4 — звукоблок; 5 —гайка; 6 — винты; 7 — микрообъектив; 8 — лампа накаливания; 9 — кронштейн; 10 — демпфер; // и 15 — винты; 12 — рукоятка; 13 — магнитная головка; И — гайка; 16— кронштейн.

читающей лампы, уменьшенное цилиндрической оптикой, проецируется на фонограмму фильма в виде читающего штриха размером 1,9 X 0,018 мм. Световой поток, пройдя фонограмму, направляется светопроводом на фотодиод. Тубус цилиндрической оптики объединяет три цилиндрические линзы и три диафрагмы. Оси цилиндров первых двух линз расположены вертикально, ось цилиндра третьей лиязы — горизонтально. Тубус крепится в разрезном кронштейне стяжным винтом.

При установке рукоятки 12 на работу с фотографической фонограммой связанный с ручкой блокировочный щиток не дает виэ-можности заложить фильмокопию на магнитную головку.

Расстояние от кадрового окна до места воспроизведения фотографической фонограммы равно 26 кадрам, а магнитной — 28 кадрам в направлении движения фильмокопии.

Воспроизведение магнитных фонограмм производится малогабаритной безъюстировочной магнитной головкой, защищенной от магнитных наводок металлическим экраном. Развиваемая головкой э. д. с. составляет около 0,4 мВ. Ее крепление к кронштейну 16 выполнено винтом // с гайкой 14. Положение магнитной головки отрегулировано по контрольному фильму винтами 16 на заводе. При замене головки дополнительная регулировка не требуется.

Собственные колебания стабилизатора скорости демпфируются за счет механического трения, возникающего в демпфере при колебаниях натяжного ролика вместе с рычагом.

Верхнее тормозное устройство с постоянным мо-

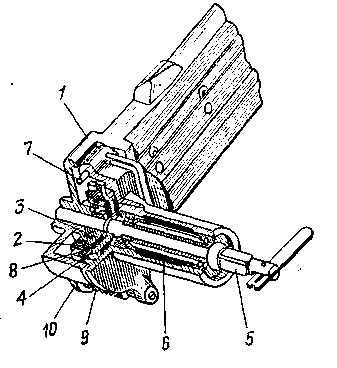

Рис. 182. Верхнее тормозное устройство.

Рис. 183. Наматыватель.

ментом сил трения показано на рис. 182. Тормозное устройство находится на конце кронштейна ) и состоит из втулки 2, вала 3 с пластмассовым барабаном 4 и пружины 5. В нерабочем состоянии кронштейн служит ручкой переноса проектора, которая скреплена с защелкой корпуса пальцем 6. Постоянство торможения в устройстве создается с помощью пружины 5, установленной между шайбами 7 и 8, независимо от степени износа барабана и втулки и их смазки. Регулировка тормозного устройства конструкцией не предусмотрена.

Наматыватель кинопроектора с изменяющимся в процессе наматывания фильмокопии моментом сил трения изображен на рис. 183. Наматывающее устройство состоит из кронштейна / и фрикциона, размещенного внутри корпуса. Во фрикционное устройство входит зубчатое колесо 2, вращающееся на шарикоподшипнике 3, укрепленном в кронштейне; фрикционный диск 4 соединяется с валом 5, который вращается в двух шарикоподшипниках, установленных в корпусе 6, шарнирно подвешенном к кронштейну на оси 7. Фрикционный диск постоянно смазывается войлочной шайбой 8, пропитанной маслом. Под действием пружины 9 и массы рулона фильмо-

копии с бобиной корпус 6 стремится повернуться вокруг оси 7 вследствие чего фрикционный диск 4 всегда будет прижиматься к торцу зубчатого колеса и при вращении последнего приводить во вращение вал наматывателя.

Регулировка силы трения между ведущей и ведомой частями наматывателя производится сжатием или ослаблением пружины 9 с помощью регулировочной гайки 10. Увеличение веса бобины приводит к увеличению силы прижима диска 4 к валу 5 и, следовательно, вызывает увеличение силы трения между фрикционным диском 4 и торцевой поверхностью колеса 2. Регулировку наматывателя следует производить, ориентируясь на 600-метровую бобину.

В осветителыю-проекционную систему кинопроектора входят: проекционная лампа КЗО X 400, сферический зеркальный отражатель, трехлинзовый конденсор и проекционный просветленный объ-

Рис. 184. Схема осветительно-проекционной системы.

ектив РО-109 (-110, -111) с фокусным расстоянием 5 (3,5; 6,5) см и относительным отверстием 1 : 1,2 (1 : 1,2; 1 : 1,4).

На рис. 184 приведена схема осветительно-проекционной системы. Часть светового потока, создаваемого проекционной лампой 1, попадает на конденсор 2 и отражатель 3. Конденсор дает изображение нити лампы вблизи кадрового окна 4 (за ним). Тело накала нити лампы расположено в центре сферы зеркала, при этом изображение тела накала, создаваемое отражателем, совмещается с нитью лампы, увеличивая тем самым световой поток и равномерность освещения изображения на экране (5 — объектив).

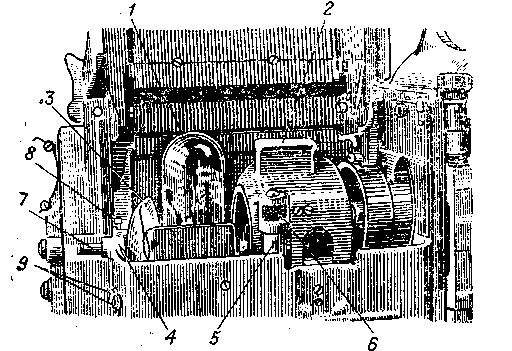

Осветитель (фонарь) изображен на рис. 185. В нем за передней крышкой расположены проекционная лампа 1 в патроне, трехлинзовый конденсор 2 в оправе и зеркальный отражатель 3, укрепленный на кронштейне 4.

Оправа конденсора свободно сидит на направляющих 5, где удерживается пружиной 6. Благодаря этому конденсор можно легко снять с направляющих для чистки и осмотра. Ось 7 держателя зеркала крепится винтом 8 в кронштейне 4. При регулировке, ослабив винт 8, можно перемещать зеркало вдоль оптической оси. Ослабив винты 9 крепления кронштейна 4, можно перемещать кронштейн с зеркалом в вертикальном направлении для совмещения оптического центра зеркала с нитью лампы.

Наличие установочного цоколя у проекционной лампы и фиксированное положение оправы конденсора дают возможность не производить частых регулировок осветительной системы. Однако при смене проекционной лампы рекомендуется провести ее центрирование. Лампа устанавливается цоколем вниз. При установке два фланца на цоколе попадают в два выреза в патроне так, что при

нажиме на колбу цоколь полностью заходит в патрон и фиксируется поворотом по часовой стрелке до упора.

При регулировке лампы, отпуская стопорный винт патрона, можно перемещать лампу по высоте. Отпустив два винта крепления фланца, можно приблизить лампу к конденсору или удалить от него и перемещать ее в стороны.

Механизм кинопроектора приводится в движение электродвигателем ЭАО-18, имеющим две обмотки: основную (рабочую) и вспомогательную. Для пуска электродвигателя в его вспомогательную обмотку включены конденсаторы, создающие сдвиг тока по фазе.

Рис. 185. Осветитель (фонарь).

Во время работы кинопроектора часть конденсаторов отключается переключателем.

Электродвигатель подвешен внутри корпуса фонаря на спеть альной оси. Прилив на передней крышке статора служит ручкой для отключения фрикционной передачи при пуске электродвигателя без нагрузки. Питание к кинопроектору подается от автотрансформатора КАТ-16 (рис. 186) через панель, расположенную на левой боковой стенке корпуса. От утолщенных штырей с надписью «33 В» напряжение подается на проекционную лампу, а от тонких штырей с надписью «ПО В» — на питание остальных элементов схемы кинопроектора.

На панели имеются еще две пары штепсельных гнезд для включения усилителя и лампы освещения зала. Питание на звуковую читающую лампу подается через отдельную панель, размещенную на задней стенке корпуса кинопроектора.

Управление кинопроектором осуществляется с помощью пакетного переключателя, имеющего четыре фиксированных положения: «Отключено», «Электродвигатель», «Проекция», «Электродвигатель».

Принципиальная схема электрооборудования киноустановки приведена на рис. 187. В положении переключателя «Отключено» электродвигатель, читающая и проекционная лампы оказываются

отключенными, а ток поступает только па лампу освещения зала. При переводе переключателя в положение «Электродвигатель» включается электродвигатель, к вспомогательной обмотке которого подключаются дополнительные конденсаторы, и ток продолжает поступать на лампу зала. Проекционная и читающая лампы при этом отключены.

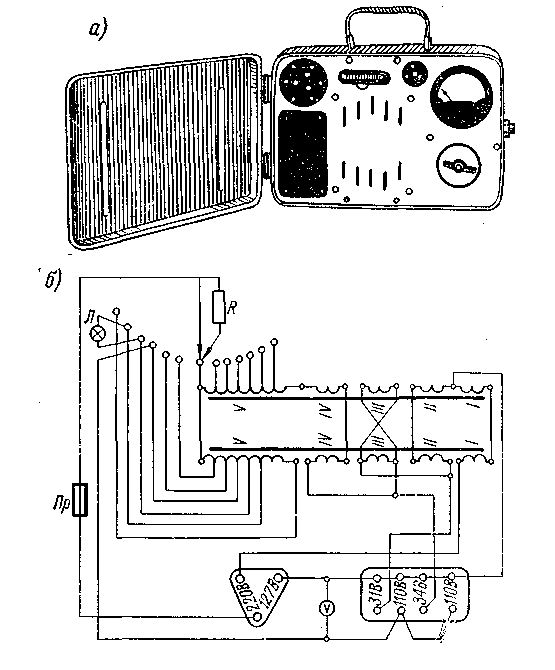

Рис. 186. Автотрансформатор КАТ-16 (а) и его принципиальная схема (б).

В положении переключателя «Проекция» включаются проекционная и читающая лампы, ток продолжает поступать на электродвигатель, и отключаются вспомогательные конденсаторы и лампа 'зала.

В последнем (четвертом) положении переключателя «Электродвигатель» токопрохождение соответствует второму положению переключателя. Четвертое положение переключателя дает возможность пропустить концовку части после прекращения проекции.

Рис. 187. Прии-ц и п и а л ь ная электрическая схема киноустановки «Украи-на-5».

В кинопроекторе применена местная смазка деталей и узлов приводного механизма. Смазка производится при помощи масленки через смазочные отверстия, окрашенные красной краской. В коробку демпфера масло добавляется до уровня контрольного отверстия, закрывающегося винтом-пробкой.

Для смазки зубьев зубчатых колес и червяков необходимо от-. вернуть винты и снять заднюю крышку картера. Крышки редуктора и кронштейна наматывателя также снимаются. После смазки следует механизм кинопроектора привести в движение от руки и убедиться в достаточности и равномерности густой смазки, после чего установить крышку на место. Затем производится смазка перематывателя. Закончив все операции смазки, корпус и детали лентопротяжного механизма нужно протереть насухо. Ролики и детали, расположенные вблизи прохождения фильма, протираются по нескольку раз. Особенно тщательно очищается от нагара и пыли, осевших на рабочих поверхностях деталей, лентопротяжный тракт. Прижимную рамку, борта, основание фильмового канала, зубья грейфера, направляющие щитки, ролики и барабаны чистят щеткой и протирают мягкой салфеткой.

Нагар, образовавшийся на рабочих поверхностях деталей, удаляют скребком из мягкого металла, пластмассы или твердых пород дерева. При плохом вращении роликов их снимают с кинопроектора, промывают в бензине, протирают и сушат. Затем опускают на 30 мин в масло для пропитки бронзографитовых втулок. После этого ролики устанавливают на место и несколько раз протирают.

Чистку наружных поверхностей оптических деталей производят (только в случае необходимости) беличьей кисточкой и фетровой салфеткой. В остальном чистка оптических деталей не отличается от чистки их в кинопроекторах других типов.

Подготовка и эксплуатация киноустановки заключается в следующем. На месте кинопоказа необходимо иметь источник питания киноустановки переменным током напряжением 127 или 220 В при частоте 50 Гц. Усилитель помещают на стол, открывают шторку фотодиода, на усилитель устанавливают проектор и скрепляют их стальным винтом. Около проектора и усилителя помещают автотрансформатор, а в зрительном зале около экрана устанавливают громкоговоритель.

Закончив установку элементов комплекса, приступают к их соединению гибкими резиновыми шлангами. Автотрансформатор соединяют с кинопроектором, кинопроектор — с лампой зала, усилитель —■ с громкоговорителем. Усилитель заземляют. Выполнив соединения, автотрансформатор включают в сеть.

Закончив сборку комплекта, кинопроектор проверяют по экрану, совмещая изображение кадрового окна с зеркалом экрана; если нужно отцентрировать проекционную лампу, то это делают при работающем механизме. Затем проверяют положение объектива и работу звуковой части. Для этого переключатель переводят в положение «Проекция» и направляют луч света на экран. Меняя положение объектива ручкой наводки на резкость, добиваются четкости изображения контура кадрового окна на экране, одновременно прослушивают работу механизма. Шум, создаваемый кинопроектором. Должен быть равномерным и несильным. Затем проверяют лентопротяжный тракт.

Для проверки звуковой части рукоятку регулятора громкости усилителя устанавливают в среднее положение и листком бумаги несколько раз пересекают световой поток между тубусом цилиндри-

299

ческой оптики и гладким барабаном; при этом в контрольных наушниках и громкоговорителе зала должны быть слышны характерные щелчки с частотой перекрываний.

По окончании проверки готовности киноустановки к работе переключатель устанавливают в положение «Выключено», а регулятор громкости выводят до конца (крайнее левое положение). После этого можно приступить к зарядке фильма и его показу.

В кинопроектор заряжается начальный ракорд части фильма. При этом следует соблюдать следующий порядок операции: потянув на себя ручку защелки объективодержателя, открыть фильмовый канал. Установить бобину с фильмокопией на вал верхнего тормозного устройства так, чтобы глянцевая сторона была обращена к источнику света (пленка должна быть намотана на бобину эмульсионной стороной наружу). Вытянуть из бобины конец пленки до появления зарядной части ракорда. Заложить фильмокопию на зубья тянущего барабана под продольно-направляющие придерживающие ролики. Сделав петлю в 8—12 кадров, заложить фильмокопию в фильмовый канал, надеть на зубья грейферной гребенки (зубья гребенки должны быть до зарядки максимально выдвинуты прокручиванием рукоятки механизма от руки) так, чтобы кадр ракорда с надписью «Заряжай в окно» совпал с кадровым окном, и закрыть дверцу фильмового канала. Затем, сделав вторую петлю в 5—6 кадров и обогнув успокаивающий ролик, уложить фильмокопию под прижимной поперечно-направляющий ролик на гладкий барабан; обогнуть натяжной ролик и заложить фильмокопию на зубья задерживающего барабана под продольно-направляющие придерживающие ролики.

В месте просвечивания фонограммы около гладкого барабана должна быть надпись «Заряжай в блок»; при этом между кадровым окном и читающим штрихом должно оказаться 26 кадров фильмокопии (при фотографической записи).

Пропустив защитную концовку через продольно-направляющие ролики под фонарем, конец ее закрепить в щели наматывающей бобины, затем свободную часть концовки намотать на бобину, сделав для этого несколько оборотов бобины от руки.

Зарядка фильма с магнитной фонограммой не отличается от рассмотренной.

Закончив зарядку, механизм кинопроектора нужно привести в действие вращением от руки пусковой ручки; при этом фильмокопия должна двигаться без перекосов и заеданий, без изменения размеров пульсирующих петель, плавно наматываться наматывате-лем и без большого натяжения сматываться с бобины верхнего тормозного устройства.

Убедившись в правильности зарядки, можно начинать проекцию фильма. Здесь порядок действий следующий.

Нажав на прилив (рукоятку) электродвигателя, устанавливают пакетный переключатель в положение «Электродвигатель» и через 2—3 с, когда электродвигатель наберет обороты, отпускают прилив, включая механизм кинопроектора в работу. С появлением первых кадров фильма в кадровом окне переключатель следует перевести в положение «Проекция».

Одновременно с этим при помощи регулятора громкости надо установить необходимый уровень звучания, а регулятором тембра подобрать наилучший тембр.

По первым кадрам с надписями проверяются резкость изобра-

300

жения и совпадение границ кадра с границами экрана. При необходимости резкость и установка рамки регулируются.

Во время кинопоказа необходимо постоянно наблюдать за работой кинопроектора, за его режимом и качеством изображения.

Иногда в процессе работы кинопроектора изменяются величины петель фильмокопии. Уменьшение нижней и увеличение верхней петли может происходить из-за неисправности грейферного механизма, дефектов фильмокопии или плохо закрытой прижимной рамки. Уменьшение одной только верхней петли вызывается неправильной зарядкой на верхнем (тянущем) барабане, а увеличение или уменьшение нижней петли — неудовлетворительной работой на-матывателя.

Остановку кинопроектора производят в следующем порядке. Регулятором громкости включают звук; переключатель переводят в положение «Электродвигатель», а затем, когда пойдет концовка части,— в положение «Отключено». После окончания демонстрирования каждого 600-метрового рулона фильмокопии необходима тщательная чистка лентопротяжного тракта.
