Глава XI кинопроекторы
От качества кинопоказа в немалом степени зависит то впечатление, которое фильм производит на зрителей. Поэтому даже хорошо снятый фильм при недостаточной освещенности экрана, нерезкости и неустойчивости изображения, плохом звуковоспроизведении может показаться маловыразительным.
Проекционная аппаратура кинолюбителей должна обладать необходимыми параметрами для высококачественного показа. Обычно показ фильмов, снятых кинолюбителями на 8-мм или 2 X 8 мм кинопленку, производится на довольно простых по конструкции кинопроекционных аппаратах. К сожалению, многие из этих аппаратов обладают небольшим полезным световым потоком — 20—25 лм, не позволяющим получить нормированную освещенность, а следовательно, и яркость экрана. В таких условиях можно считать удовлетворительной освещенность экрана 40—45 лк. Освещенность ниже 40 лк заметно ухудшает качество кинопроекции, особенно при воспроизведении цветных кинофильмов. Поэтому размер экрана должен выбираться минимальным, чтобы обеспечивалась его нормальная освещенность.
Показ любительских кинофильмов, снятых на 16-мм пленку, и 16-мм кинофильмов, получаемых кинолюбителями из организаций кинопроката, фильмобаз, фильмотек и т. д., производится на кинопроекционной аппаратуре со значительным световым потоком, позво. ляющим получить установленную нормами освещенность и яркость экрана. Например, полезный световой поток кинопроектора «Украи-на-4» составляет около 400 лм. Применив киноэкран площадью 4 м2, получим освещенность 100 лк, что вполне отвечает требованиям высококачественного кинопоказа. Что же касается демонстрирования фильмов, снятых на 35-мм кинопленку, то в любительских условиях для этой цели используются кинопроекторы типа КН-13 или КН-15. Полезный световой поток здесь достигает 700 лм, и высококачественное демонстрирование фильмов может производиться на экраны больших размеров.
Любительские кинопроекторы для 8-мм кинофильмов и некоторые кинопроекторы 16-мм кинофильмов не имеют звуковоспроизводящей части и служат только для кинопроекции. Любительские 8-мм звуковые фильмы в подавляющем большинстве случаев изготовляются на двух пленках: изображение — на кинопленке, фонограмма — на магнитной ленте. Так же изготовляются и некоторые фильмы на 16-мм кинопленке.
Показ фильмов на двух пленках требует синхронной работы кинопроектора и магнитофонов, осуществляемой с помощью синхронизирующих приставок.
Фотографическая или магнитная фонограмма, совмещенная на фильме с изображением, чаще всего применяется для 35- и 16-мм
265
кинопленки, где она располагается сбоку от изображения. Применение совмещенной фонограммы в 8-мм фильмах затруднительно вследствие малой ширины и небольшой скорости продвижения кинопленки
В кинопроекторах приняты следующие стандартные размеры кадровых окон фильмовых каналов: для 8-мм кинопленки — 4,4 X X 3,25 мм; для 16-мм кинопленки — 9,45X7,05 мм; для 35-мм кинопленки — 20,7 X 15,2 мм.
1. Любительские кинопроекторы «Луч», «Луч-2»
Любительские кинопроекторы «Луч» и «Луч-2» предназначены для демонстрирования 8-мм фильмов. На кинопроекторе «Луч» можно воспроизводить только немые фильмы. «Луч-2» (рис. 158) позволяет демонстрировать фильмы со звуковым сопровождением с помощью магнитофона и электрического синхронизатора СЭЛ-1. Для озвучивания может быть использован любой магнитофон со скоростью продвижения магнитной ленты 19 или 9,5 см/с.
Источником света является кинопроекционная лампа К12Х90 (12 В, 90 Вт). Полезный световой поток кинопроектора составляет 25 лм при просветленном проекционном объективе типа Н-1 с фокусным расстоянием 8 мм и относительным отверстием 1:1,4.
Частота проекции может изменяться от 8 до 26 кадров в секунду. Предусмотрены обратный ход фильма и покадровая проекция. Прерывистое движение фильма осуществляется грейферным механизмом кривошипно-кулисного типа. Обтюратор — дисковый, одно-лопастный. Емкость бобин — 120 м кинофильма. Перемотка фильма— ускоренная, автоматическая, но может также производиться вручную при помощи вставной ручки.
Питание кинопроектора — от сети однофазного переменного тока напряжением 127 или 220 В, при частоте 50 Гц через трансформатор, встроенный в корпус кинопроектора. Потребляемая мощность — около 120 Вт.
Габаритные размеры кинопроектора: 206 X 193 X 165 см. Масса—5,9 кг.
Механизм кинопроектора смонтирован на основании /, закрывающемся крышками 2 и 3. На передней части основания расположены: объективодержатель 4 с фильмовым каналом 5 и объективом 6, диск 7 установки кадра в рамку, зубчатый барабан 8 каретки S с придерживающими рамками 10, откидной кронштейн 11 с фрикционами и валами для бобин и рукоятка 12 покадровой проекции. С обратной стороны основания находятся: кинопроекционная лампа в патроне, конденсор, отражатель, механизм для установки кадра в рамку, обтюратор, теплозащитная бленда и электродвигатель. На задней крышке смонтирован шнур со штепсельной вилкой включения в сеть, держатель предохранителя, трансформатор, переключатель электродвигателя, переключатель проекционной лампы и рукоятка регулировки скорости электродвигателя. На рисунке видно прохождение фильма по лентопротяжному тракту.
Зарядка фильма выполняется вручную. Фильм должен быть намотан на бобину эмульсионной стороной наружу. Бобина устанавливается на кронштейне верхнего тормозного устройства. На вал нама-тывателя надевается пустая бобина. С верхней стороны бобины вытягивается около 0,7 м фильма.
266
Чтобы открыть фильмовый канал, нужно н
в сторону объектива; дверца опустится и останется ^тЗ ■ ДрцУ ротом верхней каретки против часовой стрелки "„И"1™*' Пов°-ролик отводится от зубчатого барабана В веохн^ РЖИвающий
г - и верхнем положении
щий положении

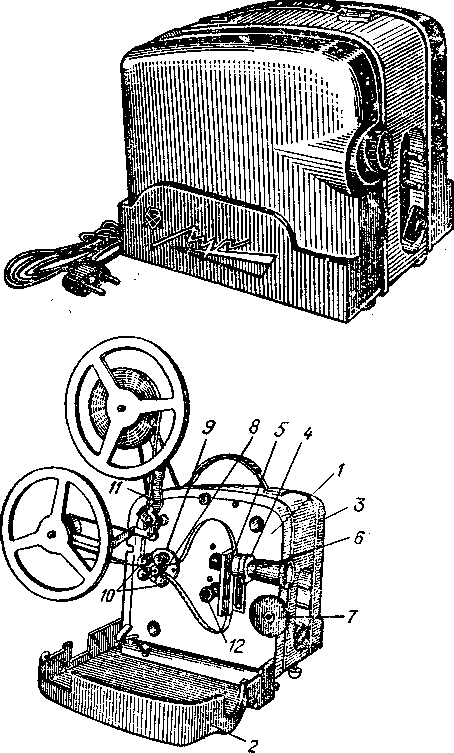

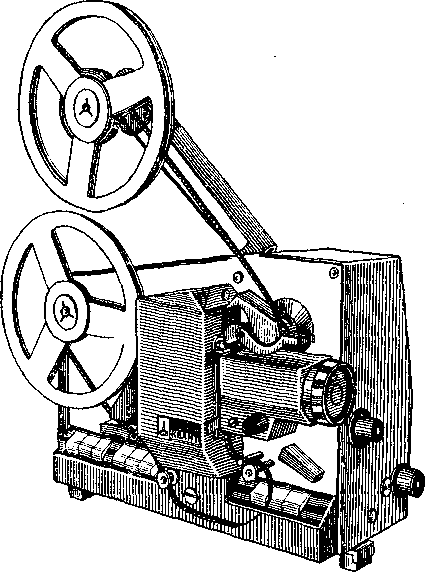

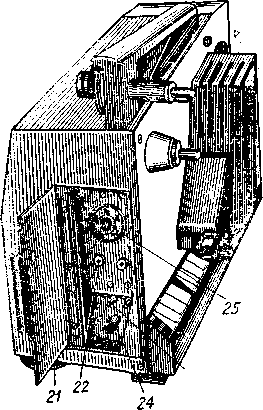

Рис. 158. Кинопроектор «Луч-2».
каретка удерживается пружиной. Фильм заводится пол верхний левый ролик и надевается на зубцы верхней части барабана, после чего каретка опускается. Поворотом рукоятки покадровой проекции 8убья грейфера выводятся из прорези фильмового канала. Образовав
петлю, соответствующую по длине верхней стрелке на основании кинопроектора, фильм закладывается в фильмовый канал между направляющими штифтами, и фильмовый канал нажимом на дверцу снизу закрывается. Затем поворотом рукоятки покадровой проекции проверяется правильность зарядки; фильм должен свободно протягиваться вверх и вниз. Поворотом нижней каретки по часовой стрелке отводится придерживающий ролик. Образовав петлю, соответствующую по длине нижней стрелке на основании кинопроектора, фильм закладывается на нижнюю часть зубчатого барабана, и каретка

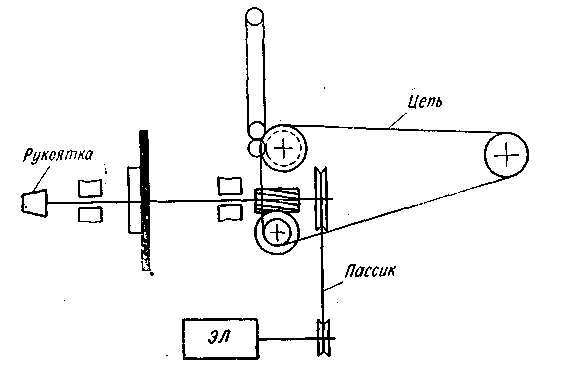

Рис. 159. Схема механизма передач.
опускается. После этого фильм направляется на наматыватель, где его концовка закрепляется на бобине.
Схема механизма передач приведена на рис. 159, электрическая схема — на рис. 160. Осветительно-проекционная система (рис. 161) состоит из кинопроекционной лампы /, конденсора 2, сферического отражателя 3, теплофильтра 4, призмы 5, собирательной линзы 6, кадрового окна 7 и проекционного объектива 8.
Перед началом показа кинофильма необходимо кинопроектор включить в сеть, открыть переднюю крышку и, откинув кронштейн, установить его в рабочее положение. На шкив кронштейна надеть верхний пассик. Рукоятку регулировки частоты проекции поставить в среднее положение, после чего включить электродвигатель. Включить кинопроекционную лампу и отфокусировать объектив так, чтобы на экране было резкое изображение границ кадрового окна. Если экран будет освещен неравномерно, то следует отрегулировать положение кинопроекционной лампы, перемещая ее рукояткой в задней крышке перпендикулярно оптической оси.
Выключить проекционную лампу и электродвигатель. Произвести зарядку проектора фильмом и поднять ручку переноски кинопроектора для улучшения вентиляции. После этого можно приступить к демонстрированию фильма.
Включаются электродвигатель и проекционная лампа. Закрывается передняя крышка кинопроектора. Поворотом объектива выполняется точная фокусировка изображения на экране. При необходи-

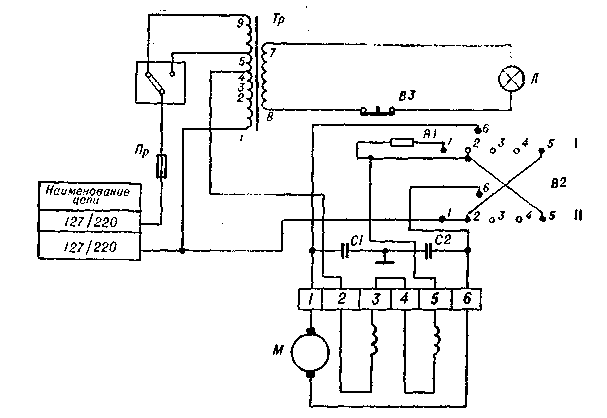

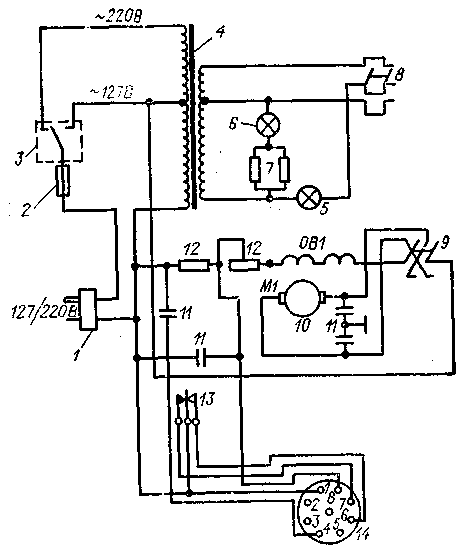

Рис. 160. Принципиальная электрическая схема проектора:
/ — вилка для включения в сеть;
2 — предо-хранитель;
3 — перемычка переключения питающего напряжения; 4 — трансформ а т о р;
5 — проекционная лампа;
6 — лампа осв еще н и я;
7 — добавочные резисторы; 8 — переключатель напряже ния питания про-екционной лампы; 9 — реверсив н ы й переключ а-тель электро-двигате л я; 30 — электродвигатель; // — конденсаторы фильтра подавления помех;
12 — резисторы в цепи электродвигателя; 13 — контактная группа; 14 — панель синхронизатора.
мости плавным поворотом диска 7 (см. рис. 158) кадр устанавливается в рамку. Поворотом рукоятки регулировки скорости устанавливается необходимая частота проекции. При недостаточной яркости изображения переключатель кинопроекционной лампы переводится в положение «ярче». При покадровой проекции переключатель проекционной лампы должен занимать положение «нормально».
По окончании демонстрирования фильма сначала выключается кинопроекционная лампа, а после того как концовка пройдет лентопротяжный тракт, выключается электродвигатель, и кинопроектор отключается от питающей электросети.
Для перемотки фильма открывается передняя крышка, и его конец закрепляется на верхней бобине, минуя зубчатый барабан и фильмовый канал. После этого механизм кинопроектора включается на обратный ход и производится перемотка фильма. По окончании
всех работ необходимо пасснк со шкива снять и надеть его на ролики зубчатого барабана, а кронштейн поставить в нерабочее положение.
В кинопроекторе применена местная смазка деталей и узлов механизма, которая производится двумя-тремя каплями жидкого веретенного масла (веретенное-2 или машинное «Л»). Валы кулачка и грейфера смазываются через 100—150 ч работы, эксцентричный палец, на который надет грейфер с зубьями, — через 20 ч работы, вал электродвигателя и валы фрикционов — через 150 ч работы. Валы кулачка, грейфера и фрикционов смазываются через смазочные отверстия, причем для смазки вала грейфера необходимо снять фильмовый канал. При смазке эксцентрического пальца следует

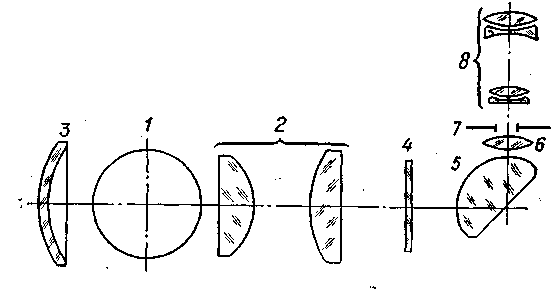

Рис. 161. Схема осветительно-проекциояной системы.
ввести масло под шайбу, крепящую грейфер. При смазке подшипников электродвигателя масло вводится через отверстия между шкивом и корпусом и через отверстие в крыльчатке в желобки переднего и заднего подшипниковых щитков. Зубья колес смазываются техническим вазелином через 200 ч работы. После смазки кинопроектор протирается насухо.
Уход за кинопроектором «Луч» в процессе эксплуатации принципиально не отличается от ухода за другими кинопроекторами. Однако в чистке фильмового канала есть свои особенности. Перед чисткой фильмовый канал снимается с кинопроектора. Для этого необходимо концы пружины отвести от себя и, поворачивая фильмовый канал в сторону объектива, вынуть его. Чистка и снятие нагара производятся обычным способом. После чистки фильмовый канал устанавливается на место.
При замене кинопроекционной лампы необходимо отвернуть винт и открыть заднюю крышку, вынуть лампу из патрона и заменить ее новой.
При необходимости производится юстировка лампы.
«Волна»
Кинопроектор «Волна» N8 • S8 является любительским проектором высокого класса, предназначенным для демонстрирования кинофильмов форматов 8 мм и 8С («Супер-8») без звукового сопровож-
дения. В качестве источника света применена кинопроекционная лампа КЗ-8Х50 (8 В, 50 Вт) с зеркальным покрытием. Полезный световой поток кинопроектора — около 20 лм. В кинопроекторе установлен объектив типа Н-2 с фокусным расстоянием 18 мм, относительным отверстием 1:1,4, а также может быть установлен объ-
2 3 4 5

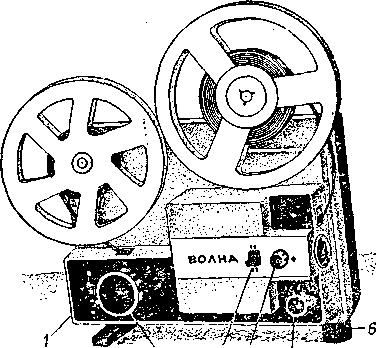

Рис. 162. Кинопроектор «Волна».
ектив с переменным фокусным расстоянием. Частота проекции изменяется от 4 до 26 кадров в секунду. Прерывистое движение фильма осуществляется грейферным механизмом. Обтюратор — дисковый, однолопастный.
.00000000
Рис. 163. Так следует обрезать начало фильма.
Зарядка фильма в фильмовый канал и приемную бобину может производиться автоматически и вручную. Бобины рассчитаны на 120 м кинопленки. В проекторе предусмотрена ускоренная автоматическая перемотка фильма. Питание аппарата производится от сети однофазного переменного тока напряжением 127 или 220 В. Потребляемая мощность — около 100 Вт.
. Габаритные размеры кинопроектора: 277X210X140 мм. Масса— около 4,8 кг. Общий вид кинопроектора, заряженного фильмом, показав на рис. 162. Здесь: 1 — рукоятка регулировки частоты проекции; 2 — рукоятка включения механизма проектора и проекционной лампы; 3 — рукоятка переключения формата фильма; 4 — руко-
271
ятка фокусировки объектива; 5—рукоятка установки кадра в рамку; 6 — ножка регулировки высоты.
На откидной кронштейн устанавливается бобина с фильмом, на вал наматывателя — пустая бобина. Начало фильма должно быть обрезано так, как показано на рис 163. Для обрезания пользуются специальным ножом, входящим в комплект кинопроектора.
При автоматической зарядке фильма включают механизм проектора и через устье верхнего амортизатора вводят концовку фильма под верхний тяиущий барабан. После того как начало (ракорд)
Рис. 164. Электрическая схема проектора.
фильма пройдет лентопротяжный механизм проектора и будет захвачено приемной бобиной, включается проекционная лампа.
Фильм может не зарядиться автоматически в фильмовый канал из-за неправильной обрезки начала. В этом случае следует остановить проектор, обрезать начальный участок фильма, как указано на рисунке, проверить правильность установки формата фильма и снова включить механизм. Если фильм все же не будет захвачен приемной бобиной, то начало его нужно закрепить вручную.
Иногда возникает необходимость ручной разрядки фильма. При этом снимают переднюю крышку, крышку верхнего амортизатора и крышку фильмовода, отводят объектив, открывают фильмовый канал и освобождают фильм. После этого фильмовый канал закрывают, крышки устанавливают на место, и проектор снова готов для автоматической зарядки.
Принципиальная электрическая схема проектора приведена на рис. 164. Здесь: Л — кинопроекционная лампа; М — электродвигатель; В1— переключатель напряжения; В2— переключатель; ВЗ— микровыключатель проекционной лампы; Тр— силовой трансформатор; Пр— предохранитель на 3 А: / — резистор 150 Ом; Cl, C2 — конденсаторы БМТ-2-400-3300±20%.
В случае необходимости замены проекционной лампы выполняется следующее: проектор отключают от сети, движением на себя снимают переднюю крышку, слегка нажав на лампу вниз, поворачивают ее против часовой стрелки и вынимают; затем устанавливают новую лампу и закрывают крышку. Юстировка лампы производится при необходимости перемещением всего узла осветителя.
Для замены пассиков приводного механизма снимают заднюю крышку; при замене пассика, передающего вращение на вал подающей бобины, нужно предварительно снять крышку откидного кронштейна.
Места смазки
/
W.
Рис. 165. Места смазки.
Смазка кинопроектора «Волна» принципиально не отличается от смазки кинопроектора «Луч-2». Несколькими каплями машинного масла «Л» периодически смазываются места, указанные на рис. 165.
«Квант»
Кинопроектор «Квант» является любительским аппаратом высокого класса. Он служит для демонстрирования 8-мм звуковых фильмов с помощью магнитофона и синхронизатора СЭЛ-1, а также 8-мм немых фильмов.
В качестве источника света применена кинопроекционная лампа К16 Х90 (16 В, 90 Вт) с встроенным отражателем. Полезный световой поток кинопроектора составляет 50 лм. В нем. применен кинопроекционный объектив типа ПФ-1 с переменным фокусным расстоянием от 15 до 25 мм и относительным отверстием 1 : 1,4.
Частота проекции может изменяться от 12 до 26 кадров в секунду. Предусмотрены обратный ход фильма и покадровая проекция. Прерывистое движение фильма осуществляется грейферным механизмом. Обтюратор — трехлопастный. Зарядка фильма в фильмовом канале может производиться вручную и автоматически. Бобинм рассчитаны на 120 м кинопленки. Перемотка фильма осуществляется ускоренно-автоматически или вручную с помощью рукоятки.
Кинопроектор питается от сети однофазного переменного тока напряжением 127 или 220 В при частоте 50 Гц. Потребляемая мощность— около 180 Вт.
10
Зак. № 237
273
В качестве привода применен специальный электродвигатель, рассчитанный на напряжение 127/220 В, мощностью 15 Вт.
Габаритные размеры кинопроектора: 320 X 250 X 180 мм. Масса — 9,5 кг.
Кинопроектор представлен на рис. 166. Здесь: / — фокусировоч-ное кольцо объектива; 2 — рукоятка изменений фокусного расстоя-
12 14
16
13
17.
гз

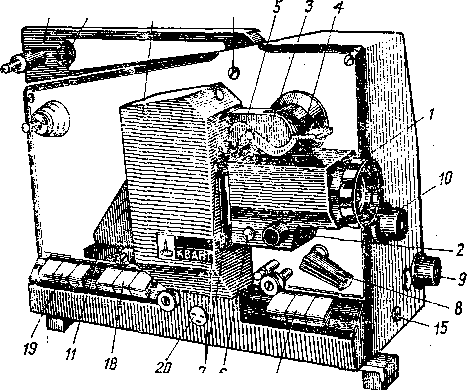

Рис. 166. Кинопроектор «Квант».
274
ния; 3 — рычаг автоматической зарядки фильма; 4 — рычаг ручной зарядки фильма; 5 — рукоятка открывания механизма автоматической зарядки; 6 — кнопка открывания фильмового канала; 7__ручка
для вынимания фильмового канала; 8— рукоятка коррекции кадра (установка кадра в рамку); 9 — рукоятка изменения частоты проекции; 10— рукоятка покадровой проекции; 11 — каретка нижнего барабана; 12 — откидная ручка (кронштейн) проектора; 13— кнопка фиксации ручки в рабочем положении; 14 — защелка ручки кинопроектора; 15 — кнопка механизма подъема кинопроектора; 16 — кожух кинопроекционной лампы; 17 — клавиши включения электродвигателя и обратной перемотки; 18 — клавиши включения механизма кинопроектора на прямой и обратный ход; 19 — клавиши включения кинопроекционной лампы в номинальном и пониженном режиме работы; 20— переключатель рода работы; 21 — ножка регулировки бокового наклона кинопроектора; 22 — гнезда включения настольной лампы (лампы зала) не более 150 Вт; 23 — штырьки включения сетевого соединительного шнура; 24 — переключатель напряжения с предохранителем (при напряжении сети 127 В предохранитель устанавливают на 3 А, а при напряжении сети 220 В — на 2 А); 25 — гнездо включения синхронизатора СЭЛ-1. Внизу у кинопроектора имеется разъем (на рисунке не виден) для электрического соединения его с магнитной приставкой.
Схема движения фильма в лентопротяжном тракте кинопроектора показана на рис. 167. 120-метровая бобина с фильмом устанавливается на кронштейне верхнего тормозного устройства. На вал наматывателя надевается пустая бобина. Для автоматической зарядки кинопроектора фильмом включают механизм кинопроектора на прямой ход, опускают рычаг автоматической зарядки до легкого щелчка, вводят- концовку фильма под верхний тянущий барабан (концовка фильма должна быть предварительно ровно обрезана ножом, входящим в комплект кинопроектора). Как только через фильмовый канал пройдет около 0,5 концовки, кинопроектор останавливают средней клавишей группы 18 и концовку направляют на пустую бобину.
При ручной зарядке следует раскрыть механизм автоматической зарядки, отведя рукоятку 5 вправо, и открыть фильмовый канал, нажав на кнопку 6. Вытянуть с верхней бобины около 0,8 м фильма и заложить его под верхний зубчатый барабан, налов на рычаг 4. Далее вращением рукоятки 10 покадровой проекции ввести зубья грейфера в прорези фильмового канала. Вложить фильм в щель прижимной планки фильмового канала и протянуть вниз до его натяжения. Затем фильмовый канал закрыть нажимом на передний скос объективодержателя.
Для того чтобы перед фильмовым каналом установить петлю, нажимают на рычаг 4 и проталкивают фильм под барабан на необходимую величину; после прохождения фильмового канала образуется петля. Затем фильм заряжается на верхний тянущий барабан и через систему роликов и задерживающий (нижний) барабан направляется на бобину наматывателя, где закрепляется его концовка.
Схема механизма передач приведена на рис. 168. . Электрическая схема кинопроектора представлена на рис. 169. На гнезда ГЗ и Г4 подводится напряжение питающей сети. При нажатии на правую клавишу Bill (группы 17), через предохранитель Пр1 включается электродвигатель Эм1. Предохранитель Пр1 может быть установлен на 127 или 220 В, в зависимости от напряжения питающей сети. От обмотки электродвигателя с отвода 2 сни-
275
кается напряжение 65 В на диод Д1. Выпрямленное напряжение диодом Д1 подается на фильтр, состоящий из конденсаторов Cl, С2 и резистора Р1. При нажатии на левую клавишу В113 (группы 17) постоянное напряжение порядка 110 В с-конденсатора С/ подается на электромагнит ЭмЗ, расположенный в узле зубчатого барабана, который включает перематыватель фильма. Через переключатель ВЗ
Рис. 167. Кинопроектор «Квант», заряженный фильмом.
(группы 18) с конденсатора С2 подается напряжение на электромагнитную муфту Эм1 или Эм2, включающую прямой или обратный ход кинопроектора.
В случае, если кинопроектор работает без синхронизатора, на прямом ходу, выключатель В4 должен быть замкнут, т. е. переключатель 20 (см. рис. 166) должен быть установлен в положение /.
Для питания звуковой приставки на зажим /—2 панели П1, расположенной внизу, подается сетевое напряжение. Нажатием правой или левой клавиши В1 (группы 19) соответственно устанавливается напряжение питания кинопроекционной лампы Л1 (16 или 14 В). Для ограничения тока лампы Л1 при ее включении и планового выключения в цепь лампы включен балластный резистор РЗ.
276
Реле PI замыкает своими контактами резистор A3 и включает резистор Р2, служащий для гашения избыточного напряжения питания реле Р1 (Р1И), включает настольную лампу Р1/2 и постоянное напряжение около 90 В на зажимы 3 (Р1/3) панели /7/. Контактная группа В6 обеспечивает работу кинопроектора с синхронизатором СЭЛ-1.
Осветительно-проекционная система кинопроектора (рис. 170) предельно проста. Она состоит из проекционной лампы со встроен-
Рис. 168. Схема механизма передач.
ным отражателем и кинопроекционного объектива. Лампа устанавливается непосредственно у кадрового окна. Благодаря специальной форме колбы и соответствующему расположению лампы световой поток заполняет входной зрачок объектива и создает равномерное освещение кадрового окна фильмового канала. Чтобы начать демонстрирование немого фильма, необходимо выполнить следующие операции.
Включить кинопроектор в сеть, поднять откидную ручку-кронштейя кинопроектора до упора, предварительно нажав на защелку 14 (см. рис. 166). Правой клавишей группы 17 включить электродвигатель. Переключатель рода работы поставить в положение /. Правой клавишей группы 18 включить механизм кинопроектора на прямой ход. Правой клавишей группы 19 включить проекционную лампу. Установить по экрану размер изображения кадрового окна и произвести фокусировку объектива. Выключить средней клавишей труп-
пы 19 кинопроекционную лампу и средней клавишей группы 18 — механизм кинопроектора. Произвести зарядку кинопроектора фильмом, после чего правой клавишей группы 18 включить меха-
Рис. 169. Принципиальная электрическая схема проектора.
Рис. 170. Осветительно-проекционная система кинопроектора: / — кинопроекционная лампа со встроенным отражателем; 2 —тепло-фильтр; 3 — кадровое окно; 4 — объектив.
низм кинопроектора на прямой ход. Ручкой 9 установить частоту проекции Правой клавишей группы 19 включить проекционную лампу и при необходимости произвести повторную Ф0КУсиР°в^°„о ектива по изображению на экране. Плавным поворотом рукоятки в
установить кадр в рамку. Установка кадра в рамку может быть произведена в двух положениях, в зависимости от типа кинокамеры, которой снимался фильм. Следует выбрать такое положение, при котором изображение на экране будет устойчивым.
Включенная в гнезда 22 настольная лампа выключается в момент включения кинопроекционной лампы. Левой клавишей группы 19 можно перевести кинопроекционную лампу на питание более низким напряжением (15 В), что значительно увеличивает срок ее службы, но снижает световой поток.
По окончании кинопоказа проекционная лампа и механизм кинопроектора выключаются.
При покадровой проекции левой клавишей группы 19 включается проекционная лампа, и нажатая (вдоль оси до упора) рукоятка 10 поворачивается по часовой стрелке. Проекция одного кадра может продолжаться не более 30 с во избежание коробления фильма.
Фильмы со звуковым сопровождением, записанным на магнитной фонограмме, требуют включения синхронизатора СЭЛ-1. Для работы кинопроектора с синхронизаторами необходим следующий порядок операций: переключатель рода работы 20 установить в положение С. Вилку включить в гнездо 25. Кнопку на пульте управления синхронизатора сдвинуть в направлении «быстрее» и удерживать ее в таком положении. Правой клавишей группы 18 включить механизм кинопроектора на прямой ход. Поворотом рукоятки совместить рельефный сектор с индексом на крышке кинопроектора. Правой клавишей группы 19 включить проекционную лампу. При появлении на экране световой метки отпустить кнопку на пульте управления синхронизатора и включить магнитофон.
Перемотка кинофильмов производится с нижней бобины на верхнюю. Перед перемоткой необходимо повернуть нижнюю бобину по часовой стрелке на один оборот, для того чтобы освободился фрикцион. Затем концовка фильма, минуя лентопротяжный тракт, закладывается в прорезь верхней бобины, и одновременно нажимаются правая и левая клавиши группы 17, включая перематыватель. После перемотки части фильма нажимается средняя клавиша группы 17.
Смазка деталей и узлов механизма кинопроектора местная, производится несколькими каплями жидкого веретенного масла (вере-тенное-2 или машинное «Л»).
Валы фрикционов, оси центробежного механизма теплозащитной заслонки и вал нижнего барабана смазываются через смазочные отверстия после каждых 100 ч работы. Грейферный механизм смазывается через 50 ч работы; для этого две-три капли масла вводятся в фетровую шайбу в месте контакта кулачка с грейферной рамкой.
Зубья червяков зубчатых колес передаточного механизма смазываются техническим вазелином через каждые 200 ч работы. Смазав зубчатые колеса и червяки, нужно механизм кинопроектора привести в движение от руки и убедиться в достаточности и равномерности смазки. Выполнив все операции смазки, необходимо кинопроектор протереть насухо.
В процессе эксплуатации кинопроектора особенно тщательно очищаются детали лентопротяжного тракта от нагара и пыли. Чистку фильмового канала производят кисточкой, а затем мягкой салфеткой. Нагар, образовавшийся на рабочих поверхностях деталей, удаляют скребком из мягкого металла, пластмассы или твердых пород дерева. Коллектор электродвигателя по мере загрязнения
279
вачищается шкуркой и протирается спиртом. Кинопроекционный объектив прочищается беличьей кисточкой и фетровой салфеткой.
Кинолюбителям не следует разбирать кинопроектор. Заднюю крышку снимать только при смене пассиков, гибкой муфты регулировки нижнего наматывателя и смазке узлов. Кожух проекционной лампы снимается только при ее замене.
Чтобы снять заднюю крышку кинопроектора, нужно отвернуть рукоятку покадровой проекции 10 и рукоятку 9 (см. рис. 166) регулировки частоты кинопроекции. Отвинтить винты, крепящие крышку к угольнику кинопроектора, утопить кнопку 15 подъемного механизма. При установке на место и при закреплении задней крышки

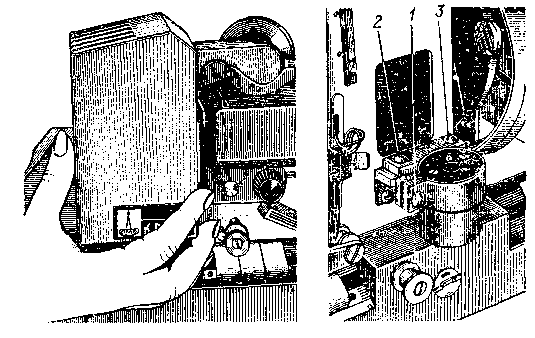

Рис. 171. Установка проекционной лампы.
и рукоятки 10 следует правильно установить рукоятку 9. Для этого рукоятку закрепляют, по секундомеру устанавливают частоту кинопроекции 16 кадров в секунду, опускают винт крепления рукоятки и совмещают риску на крышке с отметкой «16» на ручке. После этого винт вытягивают.
При замене кинопроекционной лампы ее кожух подтягивают на себя, а затем снимают. Лампу заменяют и производят ее юстировку. Для юстировки следует опустить винты 1, 2 и 3 (рис. 171), включить лампу на пониженное напряжение и, перемещая ее в горизонтальном и вертикальном направлениях, добиться наиболее яркого и равномерного освещения экрана. После юстировки затягивают винты, а кожух устанавливают на место.
Смена основных пассиков производится следующим образом. Для того чтобы заменить пассик а (см. рис. 168), нужно вывести гибкую муфту из выреза вала электродвигателя и отвернуть планку, крепящую узел к угольнику корпуса. После замены пассика муфту устанавливают на прежнее место, а планку укрепляют. При замене пассика б включают электродвигатель и кулачком устанавливают самую большую скорость. Затем электродвигатель выключают. Придерживая подвижной шкив рукой, кулачок поворачивают в положение, соответствующее наибольшей скорости. К кулачку подвигают
толкатель и в образовавшийся зазор между штоком и толкателем продевают пассик.
Пассик а заменяют только после того, как со шкива перемотки снят пассик б.
«Русь»
Любительский кинопроектор «Русь» (рис. 172) является двух-форматным кинопроектором и предназначается для демонстрирования черно-белых и цветных фильмов, снятых на стандартной 8-мм кинопленке, а также на кинопленке «Супер-8» как без звукового сопровождения, так и со звуковым сопровождением, с помощью магнитофона и электрического синхронизатора типа СЭЛ-1.
В качестве источника света применена йодно-кварцевая (голо-генная) кинопроекционная лампа КИМ 10X90 (12 В, 100 Вт),
работающая в пониженном ( XX ) и нормальном ( -jCt ) режимах.
С целью увеличения срока службы в лампе предусмотрен предварительный разогрев нити.
Кинопроектор может выпускаться в двух комплектациях: с просветленным объективом с постоянным фокусным расстоянием 1,8 мм и относительным отверстием 1 : 1,4 (ОП-18) и объективом с переменным фокусным расстоянием от 18 до 30 мм и относительным отверстием 1 : 1,2.
Для объектива с постоянным фокусным расстоянием имеется насадка НР-0,77. Фокусное расстояние объектива с насадкой составляет 14 мм.
Полезный световой поток кинопроектора при пленке «Супер-8»— не менее 70 лм, а при обычном формате — не менее 50 лм.
Частота проекции может изменяться от 12 до 26 кадров в секунду. Предусмотрена покадровая проекция. Прерывистое движение фильма осуществляется грейферным механизмом. Бобины рассчитаны на 120 м киноленты. Перемотка фильма производится ускоренно-автоматически.
Кинопроектор питается от сети однофазного переменного тока напряжением 100, ПО, 127, 200, 220 и 240 В при частоте 50 Гц. Потребляемая мощность — около 170 Вт. Электродвигатель ДУ-156, рассчитанный на напряжение 127 В, развивает мощность около 15 Вт.
Габаритные размеры кинопроектора: 285X200X135 мм. Масса — 5 кг.
Ход фильма можно увидеть на рис. 172, а, б, где / — корпус; 2 — объектив с тубусом; 3— клавишный переключатель; 4 — рукоятка регулировки скорости кинопроекции; 5 — рукоятка смены кадров при покадровой проекции; 6 — рукоятка для переноски; 7 — рычаг установки кадра в рамку; 8 — дверца и 9 — защелка дверцы фильмового канала; 10— ножка изменения угла проекции; 11— кожух кинопроекционной лампы; 12— зубчатый барабан; 13 — каретки с роликами; 14 — откидной кронштейн верхнего тормозного устройства; 15 — вал подающей бобины; 16 — вал наматывателя; 17 — задняя крышка; 18 — винт крепления задней крышки к корпусу; 19 — панель включения колодки синхронизатора; 20 — гнезда включения настольной лампы (лампы зала); 21 — штыри включения колодки соединительного шнура; 22 — окно указателя значений напряжения питания кинопроектора. С обратной стороны кинопроектора (рис. 172, в) расположены переключатель напряжений, предохранитель, контактная группа, цепочка для передачи вращения при
281
перематывании и наматывании фильма, пассик передачи вращения от электродвигателя к механизму кинопроектора и др.
Перед началом работы кинопроектор подключают к сети, предварительно вставив колодку соединительного шнура и откинув вверх кронштейн верхнего тормозного устройства.

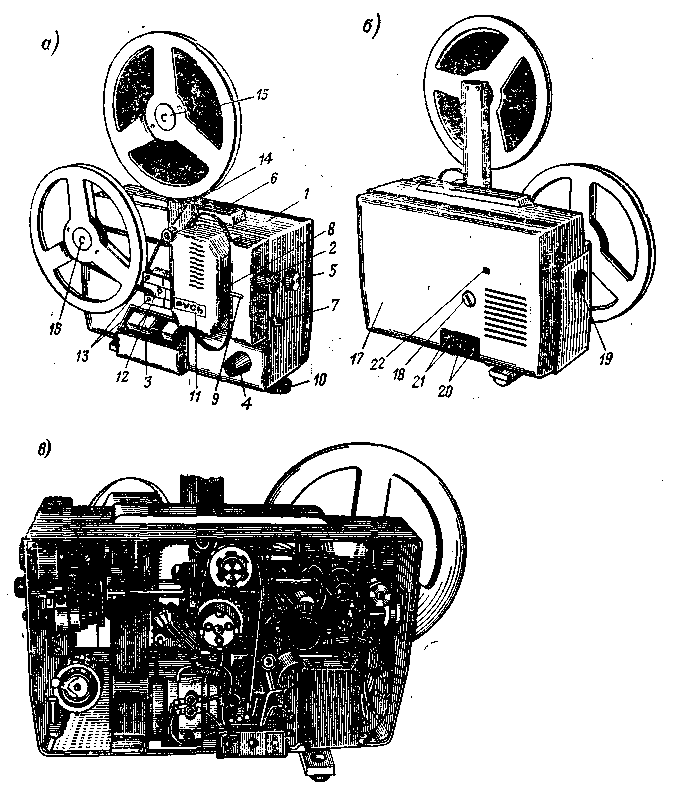

Рис. 172. Кинопроектор «Русь».
На прямой ход кинопроектор включают нажатием клавиши со стрелкой и поворотом рукоятки частоты кинопроекции устанавливают необходимую скорость, при которой мелькания на экране исчезают. Вращением тубуса объектива на экране получают резкое изображение кадрового окна.
После этого кинопроектор останавливают и производят зарядку фильма.
Схема движения фильма в лентопротяжном тракте кинопроектора представлена на рис. 173. При зарядке фильма в кинопроектор необходимо произвести следующее: 120-метровую бобину с фильмом, намотанным эмульсионной стороной наружу, установить на кронштейн верхнего тормозного устройства, а пустую бобину — на вал ваматывателя. Открыть дверцу фильмового канала, отмотать с бо»

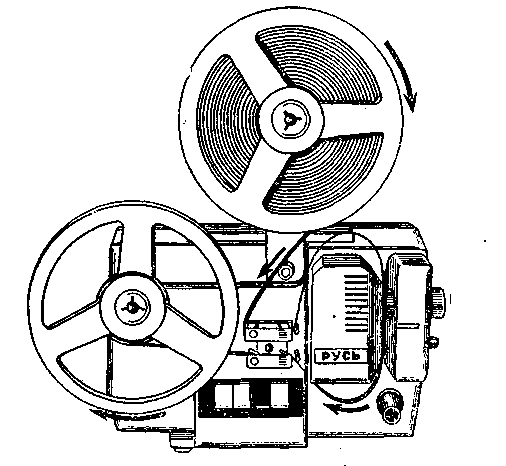

Рис. 173. Схема движения фильма в кинопроекторе.
бины примерно 0,7 м фильма, попоротом каретки отвести придерживающий ролик от зубчатого барабана и завести фильм под ролик каретки. Фильм надеть на зубцы барабана и опустить каретку. Завести фильм между правым роликом каретки и направляющим столбиком. Поворотом рукоятки покадровой проекции вывести зубья грейфера из фильмового канала, образовав петлю, заложить фильм в фильмовый канал и закрыть его. Поворотами рукоятки покадровой проекции убедиться в правильности транспортировки фильма в фильмовом канале. Затем поворотом нижней каретки отвести придерживающий ролик от зубчатого барабана. Образовав петлю, надеть фильм снизу на зубчатый барабан и закрыть каретку. Конец фильма закрепить на пустой бобине, на которую, вращая ее рукой, намотать несколько витков фильма.
Схема механизма передач приведена на рис. 174.
Электрическая схема кинопроектора (рис. 175) работает следующим образом.
Через соединительный шнур на колодку Ш1 подается напряжение питающей сети. Через контакты 1 н 2 включается настольная лампа. Через предохранитель Пр1 и переключатель напряжений В2 напряжение подается на трансформатор Tpl. Переключатель напряжений можно устанавливать в различных положениях, в зависимости от напряжения питающей сети.
От вводов 5 и 8 первичной обмотки трансформатора снимается напряжение 127 В, которое подается на панель Ш2 для включения синхронизатора и через резистор Р2 — на электродвигатель^ Ml. Электродвигатель может включаться на прямой или обратный ход
Рис. 174. Схема механизма передач.
, фгЕагакыми группами В1/2 или В1/3 клавишного переключателя В1. ftp»-нажатии соответствующей клавиши на кинопроекционную лампу JJ1 подается пониженное напряжение 1,5—1,2 В со вторичной обмотки трансформатора через контактную группу В1 клавишного переключателя В1 и на переключатель ВЗ для разогрева нити дампы.
Проекционная лампа Л1 переводится с режима разогрева в пониженный ( XX ) или нормальный ("От ) режимы в зависимости от положения переключателя ВЗ. Включением контактной группы Bljt размыкаются контакты 4 и 5, отключая настольную лампу. Кинопроекционная лампа КИМ 10 X 90 работает на напряжении 12 В.
Группа контактов ПК2 включает кинопроектор на совместную работу с синхронизатором СЭЛ-1, подключающимся к панели Ш2. При подключении к панели колодки синхронизатора контактная группа ПК1 замыкается, и в цепь питания электродвигателя Mt включается резистор R1, предназначенный для регулировки скорости электродвигателя.
Конденсаторы С1—С4 служат для защиты от помех при работе с синхронизатором СЭЛ-1.
На рис. 176 приведена осветителыго-проекционная система кинопроектора. Световой поток, создаваемый лампой /, заполняет входной зрачок, объектива и обеспечивает равномерную освещенность кадрового окна фильмового канала.
Для демонстрирования немого фильма нужно включить электродвигатель и кинопроекционную лампу. Если частота кинопроекции

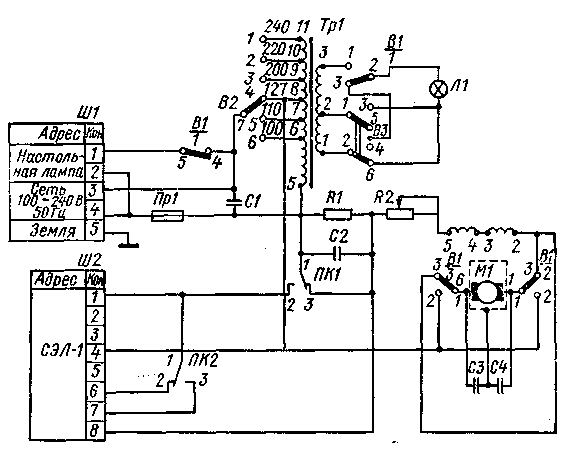

Рис. 175. Электрическая схема кинопроектора.
окажется недостаточной или двигатель «не берет с места», то необходимо повернуть рукоятку покадровой проекции против часовой стрелки.
Во время проекции поворотом тубуса объектива добиваются "резкости изображения на экране. Установка кадра в рамку выполняется плавным перемещением соответствующего рычага. По окончании демонстрирования фильма сначала следует выключить кинопроекционную лампу, а затем, после прохождения концовки фильма, отключить электродвигатель.
При перемотке фильма конец его закрепляется на верхней бобине, минуя зубчатый барабан и фильмовый канал. Затем кинопроектор включается на обратный ход. Поворотом рукоятки регулировки частоты кинопроекции устанавливается необходимая скорость перемотки.
При покадровой проекции один кадр не должен проецироваться на экране более 30 с во избежание коробления фильма.
Лентопротяжный тракт кинопроектора всегда должен быть чистым. Разбирать кинопроектор не рекомендуется. Заднюю крышку разрешается снимать только для переключения напряжения,

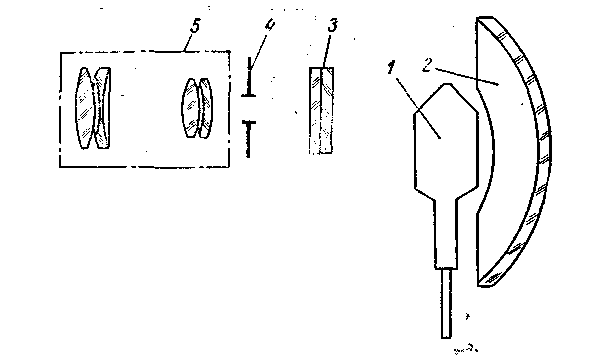

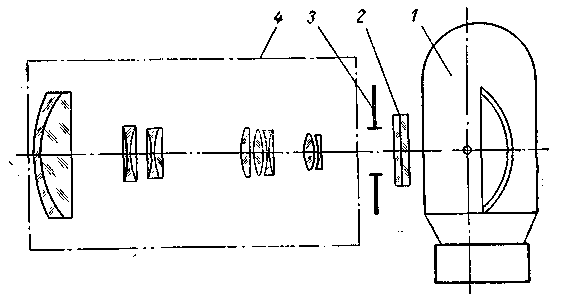

Рис. 176. Схема осветительно-проекци-онной системы:
/ — кинопроекционная лампа; 2 — эллиптический отражатель; 3 — теплофильтр; 4 — кадровое окно; 5 — объектив.
смены предохранителя и пассика и для регулировки фрикционного наматывателя и смазки узлов. Кожух кинопроекционной лампы снимается только при ее замене и юстировке. Уход за кинопроектором и его смазка не отличаются от рассмотренных для других кинопроекторов.
