1. Магнитная запись звука. Магнитофоны

Магнитная запись звука — наилучший способ любительского озвучивания фильма. Она открывает кинолюбителям широкие возможности для изготовления звуковых фильмов.

Почти единственным звуконосителем является магнитная лента. (В репортажных малогабаритных магнитофонах применяется также

проволока из легированной стали.) Магнитная лента состоит из гибкой, эластичной основы с нанесенным на нее магнитным слоем, который и является собственно звуконосителем. В качестве основы применяют ацетилцеллюлозу, терилен, полистирол, поливинилхлорид и другие полимерные материалы. Толщина основы — 52 и даже 35 мкм. Более тонкая основа позволяет значительно увеличить время проигрывания при той же скорости и емкости бобины. Стандартной толщиной ленты было принято 52 мкм. Но в настоящее время выпускаются ленты толщиной в ²/з, ^xk и даже '/з стандартной.

В магнитофоне лента движется мимо записывающей, воспроизводящей или стирающей головок с постоянной и равномерной скоростью. Имеются следующие стандартные скорости движения: 76,2; 38,1; 19,05; 9,53 и 4,76 см/с. Исходной скоростью считается 76,2 см/с, а все остальные получаются в результате ее деления на четное число раз: 2, 4, 6 и 8. Обычно промышленные магнитофоны работают на одной, двух или трех из указанных скоростей.

Следует тверди помнить, что воспроизвести запись можно только с той скоростью, с которой она произведена. Если, например, программа

записана со скоростью 19 см/с, то и проигрывать ее можно только на магнитофоне, имеющем скорость продвижения ленты 19 см/с.

Существуют три системы магнитной записи звука: однодорожеч-ная, двухдорожечная и четырехдорожечная (рис. 122). Ширина ленты стандартная — 6,25 мм.

При однодорожечной системе записи используется вся ширина ленты. Лента продвигается в одном направлении. Для проигрывания ленту следует перемотать на начало и затем воспроизводить запись.

При двухдорожечнои системе записи используется сначала одна половина ширины ленты, затем кассета с лентой перевертывается другой стороной и запись производится на вторую половину ширины ленты. Следовательно, двухдорожечная система позволяет за-

204

Рис. 122. Одно-, двух- и че-тырехдорожечные системы магнитной записи и воспроизведения звука.

писать на ленту одной и той же длины в два раза большую программу.

Перед проигрыванием какой-либо программы, полученной в порядке обмена, необходимо выяснить два обстоятельства: с какой скоростью и по какой системе была произведена запись данной программы.

Записи, сделанные по однодорожечной системе, можно проигрывать на двухдорожечном магнитофоне, но не наоборот, так как в последнем случае одновременно будут прослушиваться записи с обеих дорожек.

При записи на двухдорожечном стереофоническом магнитофоне обе магнитные дорожки записываются одновременно в одном направлении. Такой магнитофон имеет спаренную систему магнитных головок. Между дорожками имеется свободная — нейтральная — зона.

При четырехдорожечной записи каждая дорожка занимает ширину 1 мм с промежуточными нейтральными зонами между ними. В случае четырехдорожечной стереофонической записи используются одновременно две дорожки, например 1-я и 3-я или 2-я и 4-я.

Магнитофон является главным прибором для работы по озвучиванию фильма (рис. 123). В настоящее время можно встретить очень большое количество магнитофонов, отличающихся друг от друга многими показателями, в число которых входят скорости движения магнитной ленты и число скоростей; возможность использовать одно-, двух- или четырехдорожечную систему записи; возможность наложения записей, а также наличие специального оборудования: счетчика метров записанной ленты, кнопки кратковременной остановки и др. Следует выбрать магнитофон, который более всего подходит для работы кинолюбителя. Но в принципе пригодны для этих целей все массовые магнитофоны, только некоторые системы ограничивают круг операций, которые можно выполнять с их помощью.

Магнитофон позволяет записать на ленту звучание от шести источников, которые могут быть включены на его вход:

1) микрофон;

2) звукосниматель электропроигрывателя или радиограммофона;

3) радиотрансляционная сеть;

4) другой магнитофон;

5) радиоприемник;

6) усилитель киноустановки.

Для подключения микрофона на каждом магнитофоне имеется гнездо «Микрофон». Все остальные источники подключаются к гнездам «Линия» или к специальным гнездам с указанием, для какого входа они предназначены.

Путем перезаписи с другого магнитофона осуществляется обычно размножение сделанных ранее записей. Следует иметь в виду, что можно производить перезапись с одного магнитофона на другой, даже если они имеют различные скорости продвижения ленты или работают по различным системам записи (один — по двухдорожечной, а другой — по однодорожечной).

Каждый магнитофон позволяет осуществлять следующие операции: запись звука, его воспроизведение, стирание, перемотку ленты и ускоренное продвижение ленты вперед. Управление работой магнитофона обычно вынесено на лицевую панель и выполняется с помощью клавишного переключателя другого типа.

205

В наиболее совершенных системах магнитофонов нет необходимости переставлять кассету с лентой, так как они могут воспроизводить „фонограмму в любом направлении.

Некоторые двухканальные (стерео) магнитофоны позволяют имеющуюся на первой дорожке запись перезаписать на вторую дорожку вместе со звучанием от другого источника; при этом возможно регулирование уровней первого и второго каналов. Такая

Рис. 123. Магнитофон «Комета» (а) и репортерский магнитофон «Репортер> (б).

система дает возможность осуществить запись на одну фонограмму и от трех источников, что особенно ценно для кинолюбителей и открывает при озвучивании фильма неограниченные возможности.

Следует помнить, что при перезаписи с одной дорожки на другую должны быть подавлены высокие частоты, так как оба усилителя в каналах имеют подъем в области высоких частот.

В некоторых современных моделях магнитофонов предусмотрена автоматическая регулировка уровня громкости на входе, т. е. при записи, что также очень удобно и обеспечивает запись звука без искажений, в частности не допускает перемодуляции.

Уход за магнитофоном. Качество работы магнитофона, еров его службы во многом зависят от условий эксплуатации и ухода за ним,

3Q6

под которым подразумеваются условия хранения, проверка и регулировка.

Большинство массовых промышленных магнитофонов — переносные. В длительные перерывы между эксплуатацией магнитофон следует хранить в сухом месте, вдали от отопительных приборов и аппаратов с сильными электрическими полями. По существу, к условиям хранения магнитофона предъявляются те же требования, что и к условиям хранения любой радиоаппаратуры.

Повышенная влажность приводит к коррозии металлических деталей магнитофона, особенно деталей его кинематической схемы. Повышенная температура пагубно действует на усилительную часть магнитофона, приводит к высыханию электролитических конденсаторов, к разрушению изоляции монтажных проводов. В механической части магнитофона происходит высыхание смазывающих масел.

Сильные магнитные поля намагничивают металлические детали магнитофона, что при записи приводит к помехам и искажениям звука.

При эксплуатации магнитофон требует бережного и аккуратного обращения. Механизм магнитофона необходимо периодически очищать от пыли и грязи и смазывать. Смазку всех трущихся частей механизма (осевые и шарнирные узлы привода кассет, подшипники электродвигателей, ось резинового прижимного ролика) следует производить через каждые 100—150 ч работы магнитофона, используя для этой цели веретенное масло или масло для швейных машин. Предварительно оси валов и шарнирные механизмы протирают тампоном, смоченным бензином или спиртом. В инструкции обычно указываются вид смазки и места смазки. Не следует производить обильную смазку, так как в этом случае масло растекается, попадает на ленту, а также на фетровые прокладки механизмов привода кассет, на ленточные тормоза, пассики и резиновые ролики, что совершенно недопустимо, так как приводит к проскальзыванию пассиков и нарушению работы магнитофона. Если все же масло попало на них, нужно обезжирить ролики, а пассики протереть канифолью.

Особенно внимательно надо следить за чистотой ведущего ролика, так как наслоение на нем пыли приводит к изменению скорости продвижения ленты, ухудшению качества записи и воспроизведения. Следует систематически очищать от пыли магнитные головки. Через каждые 50 ч работы их надо протирать мягкой фланелевой тканью, смоченной спиртом или одеколоном. Усилительная часть магнитофона тщательного ухода не требует. Но здесь надо установить постоянный контроль за напряжением питающей сети. Для этой цели удобно включать магнитофон через стабилизатор напряжения или через автотрансформатор с ручным регулированием и контрольным вольтметром.

Электродвигатели магнитофона при длительной работе -сильно нагреваются, поэтому в большинстве инструкций указывается допустимое время непрерывной работы, по истечении которого магнитофон следует выключить и дать ему остыть.

Совершенно необходимо через каждые 20—30 ч работы и после Длительного перерыва производить размагничивание металлических деталей магнитофона. Делать это надо в первую очередь для сохранения магнитных лент с ранее записанными программами.

Размагничивание следует производить при помощи размагничивающего дросселя, который включается в сеть переменного тока на значительном удалении от магнитофона, а затем медленно и плавно

207

подносится к головкам и металлическим роликам. Размагничивание занимает всего лишь несколько секунд, после чего дроссель нужно плавно отвести от магнитофона и только после этого выключить.

Недопустимо во время размагничивания держать магнитофиль-мы вблизи магнитофона, так как ленты с записями могут размагнититься.

Существенно важным в процессе эксплуатации магнитофона являются проверка его работы и регулирование.

Проверку и регулирование всегда следует начинать с проверки лентопротяжного механизма.

Так как здесь не ставится задача дать полную методику проверки магнитофона, то ограничимся лишь последовательным перечислением основных узлов, подлежащих проверке и контролю.

Сперва включают магнитофон без ленты и прослушивают работу лентопротяжного механизма и электродвигателей. Магнитофон должен работать плавно, без посторонних шумов, тресков, скрежета. При наличии ненормальных шумов наблюдением можно установить место дефекта и постараться устранить его. Далее нужно осмотреть резиновый прижимной ролик, который может со временем деформироваться, получить вмятины, наслоения пыли. При неустранимых дефектах ролик следует заменить.

Необходимо осмотреть ведущие оси, которые изнашиваются, стачиваются лентой, обладающей абразивными свойствами. При обнаружении этого дефекта следует обратиться к услугам ремонтной мастерской.

Если установлена исправность всех узлов и мест крепления деталей, магнитофон заряжают лентой и производят проверку работы тормозов и фрикционных передач. Одновременно с помощью регулировочных винтов регулируют силу натяжения пружин.

После проверки и регулирования лентопротяжного механизма осматривают магнитные головки. Если они стерты, то их заменяют новыми. В комплект некоторых магнитофонов входят запасные магнитные головки.

К проверке электроакустической части магнитофона, определяющей качество звучания, можно приступить только тогда, когда есть абсолютная уверенность в нормальной работе механизма магнитофона. Эту проверку следует начинать с проверки режима воспроизведения звука. Методика проверки усилительного тракта описана в радиолюбительской литературе достаточно широко, поэтому здесь мы также укажем только последовательность проверки.

Включается магнитофон без магнитной ленты. Регулятор уровня громкости плавно выводится до отказа, и прослушивается характерный шум с некоторым гудением низкого тона. Если при этом прослушиваются шорохи, нерегулярные трески, сильный шум или фон, то необходимо тщательно обследовать усилитель и устранить неисправности. Проверку усилителя обычно начинают с последовательной замены ламп.

После прослушивания шумов заряжают контрольную фонограмму. При отсутствии специальной контрольной фонограммы используют фонограмму с записью музыки. При ее воспроизведении легко обнаружить снижение выходной мощности и связанное с этим увеличение нелинейных искажений. При воспроизведении фонограммы следует установить регулятор уровня громкости так, чтобы использовать всю мощность усилителя, не допуская его перегрузки и одновременно наблюдая за индикатором модуляции. Только в самых громких местах стрелка индикатора должна показывать 100%.

208

Определить степень износа воспроизводящей головки также можно с помощью контрольной фонограммы с записью тона высокой частоты. При исправной головке показания индикатора должны быть в пределах 50—100% (при регуляторе громкости, предварительно установленном на 100%-ную модуляцию). При показаниях менее 50% головку заменяют.

Затем приступают к проверке усилителя в режиме записи, причем главным здесь является проверка режима стирания и высокочастотного смещения. Эту проверку можно производить только с помощью генератора звуковых частот, который не всегда имеется в наличии. Поэтому в процессе эксплуатации обычно стремятся определить, не прослушивается ли при записи на стертую ленту прежняя фонограмма. Если такой эффект наблюдается, необходимо отрегулировать генератор высокой частоты и проверить плотность прилегания ленты к сердечнику головки записи (или стирания).

Положение головок можно проверить, если закрасить часть сердечника со шлицем обычными чернилами, а затем, когда чернила просохнут, пропустить через головку ленту. При правильном положении головки в месте ее соприкосновения с лентой останется ровный след. Если след косой, то положение головки надо отрегули-ров?ть.

Наиболее сложным является регулирование перпендикулярности зазора к направлению движения магнитной ленты. Такое регулирование должно производиться с помощью специальной фонограммы с записью частоты 10 000 Гц. Если такой фонограммы нет, то пользуются музыкальной фонограммой. При ее воспроизведении добиваются наилучшей слышимости высоких частот.

Изложенная здесь в общих чертах проверка должна производиться опытным оператором. Она обеспечит долговечную и высококачественную работу аппаратуры.

Микрофон. Для первичной записи речи, музыки и шумов используется микрофон, который обычно входит в комплект магнитофона. Микрофон представляет собой звено тракта звукозаписи, преобразующее звуковые колебания в электрические. От качества микрофона и его умелого использования во многом зависит качество звука, сопровождающего фильм.

В настоящее время существует большой ассортимент микрофонов, отличающихся друг от друга принципом действия, устройством и основными характеристиками.

По принципу действия различают следующие группы микрофонов:

1) динамические, в которых при движении проводника в магнитном поле возникает э. д. с. индукции;

2) конденсаторные, основанные на возникновении токов в цепи заряженного конденсатора при изменении расстояния между его обкладками;

3) контактные, в которых переменный ток возникает от изменения сопротивления контакта при переменном давлении на контактирующие поверхности;

4) пьезоэлектрические, основанные на возникновении э. д. с. при давлении на пьезокристаллы.

Для высококачественной звукозаписи при производстве кинофильмов используются главным образом конденсаторные и динамические микрофоны. Кинолюбители для записи звука используют в основном динамические микрофоны.

⁸ Зак. № 237 209

Качество микрофонов определяется техническими характеристиками, важнейшими из которых являются:

пропускаемая полоса частот;

чувствительность;

величина частотных искажений;

относительный уровень шума;

величина нелинейных искажений;

характеристика направленности.

Пропускаемая полоса частот и величина частотных искажений определяются по частотной характеристике микрофона, которая представляет собой зависимость чувствительности микрофона от частоты.

Чувствительностью микрофона называется величина э. д. с, развиваемой микрофоном на единицу звукового давления; при этом

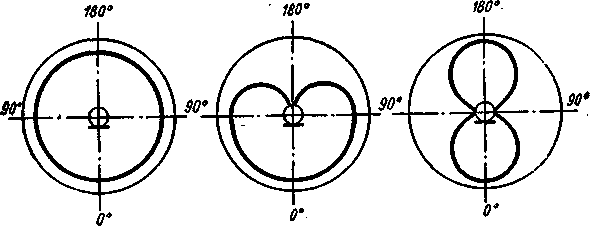

Рис. 124. Характеристики направленности микрофонов.

звуковое давление выражается в барах, а э. д. с. — в милливольтах или микровольтах, т. е. чувствительность выражается в мВ/бар или мкВ/бар.

Часто чувствительность микрофона относят к некоторому нулевому уровню чувствительности и выражают это отношение в децибелах. В качестве нулевого уровня чувствительности микрофона был принят 1 В/бар при разомкнутой цепи микрофона на частоте 1000 Гц. Микрофон, развивающий при этих условиях 1 мВ/бар, имеет чувствительность 60 дБ.

Величина вносимых, или нелинейных, искажений в современных микрофонах очень мала и практически на качестве записи не сказывается.

Уровень шума микрофона определяется обычно по отношению к среднему уровню громкости, который для нормальных условий соответствует громкости 74 дБ, или звуковому давлению в 1 бар. Поэтому относительный уровень шума определяется как отношение к э. д. с, соответствующей уровню громкости 74 дБ.

Величина нелинейных искажений и относительный уровень шума определяют пропускаемый микрофоном динамический диапазон. Динамическим диапазоном аппарата, в частности микрофона, принято называть разность между максимальным и минимальным уровнями, которые могут быть переданы этим аппаратом без искажений. Минимальная громкость ограничивается шумами и необходимостью перекрытия их наиболее тихими звуками.

210

Шумы хорошего микрофона должны быть примерно на 60 дБ ниже среднего уровня, соответствующего звуковому давлению в 1 бар.

Высококачественный микрофон должен обладать динамическим диапазоном около 100 дБ. Если задаться максимальным звуковым давлением в 100 бар, чувствительность микрофона должна быть около 1 мВ/бар.

Направленные свойства микрофона определяются характеристикой направленности, которая показывает зависимость чувствительности микрофона при некоторой частоте от направления прихода звуковой волны.

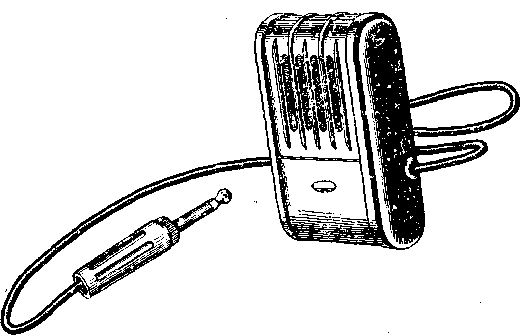

Рис. 125. Микрофон типа МД-47.

По характеристике направленности микрофоны разделяют на ненаправленные, однонаправленные (кардиоидные), двунаправленные и с переменной характеристикой направленности. Возможные характеристики направленности микрофонов приведены на рис. 124.

Все динамические микрофоны можно подразделить на два вида: ненаправленные (с круговой характеристикой направленности) и однонаправленные (с кардиоидной характеристикой).

К направленным принадлежит микрофон типа МД-47 (рис. 125), который по устройству относится к микрофонам катушечного типа. Звукоприемником в нем служит куполообразная диафрагма из тонкой полистироловой пленки или алюминиевой фольги. Диафрагма жестко связана с звуковой катушкой, намотанной обычно алюминиевым проводом толщиной 0,05 мм. Катушка находится в радиальном зазоре магнитной системы. Такие микрофоны имеют удовлетворительные электрические параметры, небольшие габариты и малый вес.

Все динамические микрофоны во время эксплуатации и при перевозках следует предохранять от ударов и резких сотрясений. По окончании работы на микрофон необходимо надеть чехол. Хранить микрофоны следует в помещении с относительной влажностью воздуха не выше 80% и температурой не ниже 5° С.
