Глава VII

НОРМАЛЬНАЯ, СПЕЦИАЛЬНЫЕ И КОМБИНИРОВАННЫЕ КИНОСЪЕМКИ

1. Нормальная киносъемка

Нормальная киносъемка используется в науке и в технике наи-более часто, причем в этих случаях предъявляются жесткие требо* вания в отношении правильного воспроизведения темпа движения отснятых объектов на экране. Необходимым условием для выполз, нения этого основного требования является равенство скоростей продвижения пленки в киносъемочном аппарате при съемке и в npo-j, екционном аппарате при кинопроекции. Если обозначить частоту,, киносъемки /с, а частоту кинопроекции /_Пр, то для неискаженного воспроизведения темпа движения необходимо соблюдение равенства /с=/пр.

Какую же частоту киносъемки следует считать нормальной?

Для 16- и 35-мм кинопленки принято считать нормальной ча.4 стоту киносъемки и кинопроекции 24 кадра в секунду, так как она принята в качестве международного стандарта для 16- и 35-мм 3Byj, ковых кинопроекторов. Например, наиболее распространенный у нэ$, 16-мм звуковой кинопроектор «Украина» работает с частотой' 24 кадра в секунду. Следовательно, для неискаженной передачи скорости движения на экране съемку 16-мм киносъемочным аппаратом (например, «Киев-16С-2», «Красногорск» и др.) также нужно производить с частотой 24 кадра в секунду.

8-мм любительские кинопроекторы работают, как правило, на нескольких частотах кинопроекции — от 8 до 25 кадров в секунду с фиксированной или регулируемой установкой частоты. При съемке 8-мм кинокамерами чаще всего выбирают частоту 16 кадров в секунду. Но это отнюдь не исключает использования и какой-либо другой частоты для получения неискаженного темпа движения объекта на киноэкране, например 24 или 18 кадров в секунду. Как мы увидим из дальнейшего, выбор частоты обычной киносъемки зависит и от ряда других факторов, в частности от скорости движения снимаемого объекта.

Основные технические данные отечественных любительских киносъемочных и кинопроекционных аппаратов были приведены в предшествующих главах книги. Сопоставление этих данных позволяет выбрать необходимую частоту киносъемки для неискаженного воспроизведения скорости движения на киноэкране с помощью имеющегося кинопроектора.

На использовании нормальной киносъемки основано большинство видов научной кинодокументации. Сюда прежде всего следует отнести киносъемку различных событий, так как кинофильм является документом, который объективно и в наиболее наглядной форме воспроизводит их на экране.

Главное достоинство фиксации событий с помощью кино состоит в возможности многократного их воспроизведения на экране и детального рассмотрения. Это — кинонаблюдение.

151

Кинонаблюдение может быть осуществлено одним из двух методов. Один из них — метод скрытой камеры: оператор регистрирует различные жизненные ситуации, не ставя людей в непривычную обстановку, которая вынуждала бы их играть или хотя бы позировать перед камерой. Другой метод — обычная киносъемка, когда окружающие знают, что их снимают, но ведут себя перед аппаратом непринужденно.

Нормальная киносъемка производится при географических, археологических, геологических и других изысканиях. В ходе разного рода экспедиционных исследований документальная киносъемка занимает одно из ведущих мест.

-~r

A,

Н

1

н'

{

1

F'

V'

В

1

J

w

f

f

X'

а

ъ

Рис. 88. Различные выражения масштаба изображения.

Специальные киносъемки осуществляются аппаратами, основанными на различных принципах: с прерывистым продвижением пленки, с равномерным продвижением пленки (метод оптического выравнивания), с неподвижной пленкой, на которую проецируется изображение от вращающегося барабана с объективами. Киносъемка с нормальной частотой осуществляется обычными аппаратами с прерывистым продвижением пленки.

Объективы. Качество изображения, получаемого при съемке кинофильмов, в значительной мере определяется качеством киносъемочной оптики и правильным выбором объектива для съемки того или иного объекта.

Объективы характеризуются величиной фокусного расстояния, величинами геометрического и эффективного относительного отверстий, углом поля изображения, фотографической разрешающей силой, задним вершинным фокусным расстоянием, коэффициентом све-топропускания и некоторыми другими величинами.

Фокусное расстояние объектива определяет масштаб изображения на пленке и угол изображения. Масштаб изображения выражается отношением 1 : т, где т — число, показывающее, во сколько раз линейные размеры изображения меньше линейных размеров изображаемых предметов.

152

Масштаб изображения при киносъемке зависит также от расстояния между предметом и объективом и может быть определен по формулам, применяемым в зависимости от заданных условий (рис. 88). Пользование этими формулами особенно важно при дешифровке отснятого материала.

Если предмет представляет собой плоскость, перпендикулярную оси объектива (репродукция, мультипликация и т. п.), то корреги-рованный объектив дает одинаковый масштаб изображения для всех его участков. При изображении трехмерного пространства, что чаще всего имеет место при киносъемке, масштаб изображения уменьшается по мере удаления объекта съемки от объектива — происходит перспективное сокращение размеров изображения.

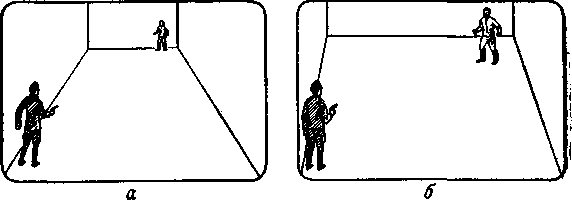

Рис. 89. Влияние фокусного расстояния объектива на характер линейной перспективы в изображении кадра. Один и тот же кадр, снятый короткофокусным (а) и длиннофокусным (б) объективом.

Влияние фокусного расстояния объектива на характер передачи линейной перспективы в изображении кадра можно увидеть на рис. 89. Чем ближе расположен киноаппарат к объекту съемки и чем короче фокусное расстояние примененного объектива, тем более ясно выражены в изображении перспективные сокращения, тем более четки пространственные характеристики объекта. Наоборот, при съемке длиннофокусными объективами с больших удалений перспективные сокращения выражены слабее, впечатление глубины уменьшается.

Фокусное расстояние объектива влияет также на передачу движения в кадре, если объект съемки движется вдоль главного луча, т. е. в направлении на аппарат или от аппарата. При короткофокусных объективах движение как бы ускоряется, а при длиннофокусных — замедляется.

Короткофокусные объективы подчеркивают монументальность предметов, находящихся на переднем плане. Длиннофокусные объективы, наоборот, дают возможность лучше выделить предметы, расположенные на дальних планах. .

Величина относительного отверстия ^характеризует светосилу объектива (без учета потерь света в самом объективе). От величины относительного отверстия зависит глубина резко изображаемого пространства. При киносъемке очень важно произвести наводку объектива на фокус таким образом, чтобы движущийся объект при своем перемещении по направлению к съемочному аппа-

153

рату пЩ от нёгб не выходил за пределы резко изображаемого пространства.

Способность объектива раздельно изображать близко расположенные Точки и штрихи называется разрешающей снлой объектива. Наибольшей разрешающей силой обладают короткофокусные объективы.

Для съемки 16-мм кинофильмов используются следующие объективы: «Индустар» 1:2,8/20 мм (к аппарату 16С-1); «Индустар» 1:2,8/20 мм и «Индустар» 1:3,5/50 мм (к аппарату 16С-2); к аппарату 16-СП разработан комплект объективов типа ОКС с фокусными расстояниями 10, 15, 25, 50 я 75 мм и относительным отверстием 1 :2,8. Все эти объективы обладают незначительной монохроматической и хроматической аберрацией и вполне удовлетворительным качеством фотографического изображения по всему полю кадра. Основным недостатком их является недостаточная светосила.

В настоящее время выпускаются новые объективы: «Мир-11» 1:2,2/12,5 мм; «Вега-7» 1:2/20 мм; «Вега-9» 1:2,1/50 мм и подготовлен к производству объектив «Таир-41» 1 : 2,2/50 мм.

Предполагается выпуск нового, более светосильного комплекта киносъемочных объективов с относительным отверстием 1 : 1,8, а также длиннофокусных объективов с фокусным расстоянием 100 и 150 мм.

В процессе киносъемок часто возникает необходимость плавного перехода от общего плана к крупному или, наоборот, от крупного к общему. Этот прием технически может быть осуществлен различными способами, причем наиболее удобным способом достижения эффекта наезда или отъезда является съемка объективом, с переменным фокусным расстоянием. За последние годы такие объективы в значительной мере усовершенствованы и начинают получать все большее распространение.

Для 16-мм аппаратов разработаны объективы «Ленар-16М» и «Метеор-5». Предел изменения фокусного расстояния первого из них—10—70 мм, а второго—17—68 мм.

Характеристики киносъемочных объективов для 16-мм кинокамер приведены в табл. 2.

Важно подчеркнуть те художественно-выразительные возможности, которые открывает использование киносъемочного объектива с переменным фокусным расстоянием. Объектив такого типа применяется в тех случаях, когда в силу географии местности невозможно приближаться или удаляться от снимаемого объекта. Было обнаружено, что различные по скорости масштабные изменения на киноэкране оказывают различное эмоциональное воздействие на зрителя. Возникло выражение «трансфокаторный эффект» — при резком, быстром, неожиданном изменении фокусного расстояния у зрителя возникает ощущение испуга, в то время как медленные изменения фокусного расстояния могут остаться для него почти незаметными.

Объектив с переменным фокусным расстоянием становится стандартным, основным объективом кинолюбителя при съемках как на натуре, так и в интерьере. Этот объектив позволяет экономить время, которое обычно затрачивается иа смену оптики в камере. Плавное, а не ступенчатое изменение фокусного расстояния позволяет оператору при киносъемке все время вводить нужную коррекцию на фокусное расстояние. Возможность поправок фокусного расстояния играет особенно большую роль в тех случаях, когда воз-

154

Таблиц* 2

Характеристики киносъемочных объективов

Тип объектива	Фокусное расстояние, мм	Геометрическое относительное отверстие	Эффективное относительное отверстие	Угол поля изображения	Разрешающая сила, лин/мм		Заднее вершинное фокусное расстояние, мм	Коэффициент светопро-пускания, %	Освещенность на краю поля, лк	Коэффициент светорассеяния, %
					в центре	по краю
ОКС1-10	10	1:2,8	1 : 3,1	63°56'	58	35	15	82	60	__
ОКС2-15	15	1:2,8	1:4	45°10'	56	35	14,8	55	58	—
ОКС1-25	25	1:2,5	1:3,4	28°02'	60	34	16,7	55	60	2,7
ОКС-1	50	1:2	1:2,5	14°14'	53	36	32,8	80	68	1Д
ОКС2-75	75	1:2,8	1:3,6	9°31'	52	50	43,9	79	88	2,5
„Вега-7*	20	1:2	1:2,4	34°40'	60	30	13,3	70	45	1,2
„Вега-9"	50	1:2,1	—	14°14'	—	—	—	—	60	—•
„Мир-11*	12,5	1:2,2	1:2,7	—	57	27	13,9	—	50	2,6
„Таир-41*	50	1:2,2	1:2,6	14°14' 38°18'	50 70	36 22	30,5	—	58 40	1,5
,Ленар-16М*	18—70	1:2,4	1:2,9	10°12' 40°22'	62	30	29,4	67	35	1,9—2,8
.Метеор-5*	17—68	1:1,9	1«2,4	10°30'	50	25	—	—	40	—

иикают непредвиденные ситуации; в таких случаях киносъемка Обычным объективом приводит к непоправимому браку.

Чем больше диапазон изменений фокусного расстояния, тем Дольше различных художественно-выразительных возможностей при киносъемке. С новыми изобразительными формами связаны не только стиль съемки, не только работа, оператора, но и возможности для режиссера создавать более широкие мизансцены.

Так, например, в фильме «Мужчина и женщина» режиссера К. Лелюша объектив стал орудием стилистики, которую он проводит от начала и до конца картины; здесь как бы объединились две противоположности — съемки широкоугольным и длиннофокусным объективом. Помочь их объединению мог только технически совершенный вариообъектив.
