6. Приборы искусственного освещения
При киносъемках чаще всего применяют электрические лампы накаливания. При этом в зависимости от характера объекта и условий съемки, от поставленной изобразительной задачи используют различные типы ламп, например обычные осветительные, специальные фотолампы, зеркальные и кинопрожекторные лампы. Иногда применяют открытые лампы, чаще же — установленные в приборы.
Открытые лампы распространяют свет во все стороны, не только освещая объект съемки, но и создавая большое количество рассеянного света. Этот случайный рассеянный свет не всегда может быть учтен. Интенсивность его зависит от мощности ламп, цвета окружающих и отражающих свет предметов, от удаленности стен, потолка и различных предметов от места съемки.
Чтобы возможно полнее использовать излучение лампы и точнее направлять световой поток, лампы устанавливают в рефлекторы, отражающие свег преимущественно в одном направлении. Для того чтобы получить направленный пучок лучей, лампу помещают в осветительный прибор, имеющий оптическую систему. Существует большое количество образцов осветительных приборов различной конструкции и размеров, предназначенных для ламп накаливания любой мощности.
Лампы накаливания характеризуются световыми и электрическими параметрами, размерами, механической прочностью и продолжительностью горения.
Свет ламп накаливания по сравнению с дневным представляется желтоватым, особенно если лампы небольшой мощности или работают с недостаточным накалом.
Рефлекторы могут быть изготовлены своими силами. При этом следует помнить, что рефлекторы из белой плотной бумаги или картона, покрытого белой или алюминиевой краской, рассеивают отраженный свет; рефлекторы с зеркальной поверхностью дают отраженный направленный свет.

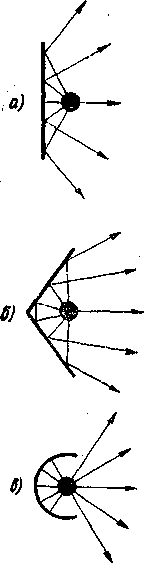

На рис. 72 приведены схемы отражения света при различных рефлекторах. Наибольшее рассеяние света наблюдается при использовании плоского отражения (а). При угловом отражении (б) свег ограничивается тем больше, чем меньше угол между отражающими поверхностями и больше их размеры и чем глубже между ними помещен источник света. В сферическом отражении (в) краевые лучи ограничиваются полусферой, особенно в тех случаях, когда применяется дополнительный тубус (г). Параболический отражатель (о), используемый в осветительных приборах, позволяет получить направленный отраженный свет. Форма рефлектора устанавливается
/Г*
Рис. 72. Схемы отражения свега.
в зависимости от назначения осветительного прибора, а также от того, является ли он источником направленного или рассеянного света и насколько узкий или широкий пучок световых лучей должен быть получен.
На рис. 73 изображены осветительные приборы различного устройства: а — простой картонный отражатель, установленный на настольной лампе; в — алюминиевый отражатель; г — фацетный отражатель, состоящий из небольших плоских зеркал; б и е — приборы для освещения рассеянным светом, в которых устанавливается по нескольку ламп; д — осветительный прибор для получения передне-рассеянного света, состоящий из двух концентрических цилиндров /, укрепленных на основании 2 в виде кольца; внутри цилиндров помещены лампы 3, подключенные параллельно (8—12 шт. требуемой мощности); со стороны основания имеется подставка 4 для крепления аппарата 5, объектив которого направлен сквозь внутренний цилиндр. Все устройство нижним основанием устанавливается на штативе. Можно снизу прикрепить рукоятку 6, чтобы держать осветительный прибор вместе с аппаратом в руке; ж — осветительный прибор с боковыми шторками.
Каждый осветительный прибор должен иметь свой выключатель, особенно в тех случаях, когда применяются перекальные лампы.
Специально для кинолюбителей поступают в продажу портативные осветительные приборы ФО-1, ФО-2 и ФО-4. Осветитель ФО-1 состоит из рефлектора, окрашенного алюминиевой краской, патрона, который можно перемещать в винтовых прорезях рефлектора для фокусирования лампы; на патроне смонтирован выключатель; рефлектор крепится к спинке стула или к другому предмету при помощи струбцины; шаровая головка с зажимным винтом позволяет придавать рефлектору требуемый наклон.
Осветитель ФО-2 имеет два параболических рефлектора. В рефлекторах осветителей ФО-1 и ФО-2 могут быть использованы обычные лампы накаливания мощностью до 300 Вт, напряжением 127 или 220 В.
В осветительном приборе ФО-4 применена зеркальная лампа мощностью 500 Вт. Металлический отражатель направляет световой поток широкой полосой на объект съемки. Прибор имеет струбцину с шарнирным устройством, которая позволяет фиксировать его с любым углом наклона.
Лампа прибора предназначена для кратковременного освещения объектов съемки,
поэтому через каждые пять минут работы прибор следует выключать на 5—10 минут для охлаждения.
Осветитель ФО-1 на расстоянии 2,5 м на плоскости, перпендикулярной к его оси, в световом пятне диаметром 0,5 м создает освещенность не менее 250 лк, осветитель ФО-4 — 400 лк, осветите чь ФО-2 — 450 лк.
Ж
Рис. 73. Осветительные приборы.
Очень удобно работать с осветительной аппаратурой, имеющей зеркальный параболический отражатель и дисковую ступенчатую линзу («линзу Френеля»). Отражатель позволяет максимально использовать свет лампы, а ступенчатая линза, преломляя световые лучи, создает направленный световой поток.
Основными частями такого прибора являются: источник света, ступенчатая линза, рефлектор и механизм для перемещения лампы.
Вместо прибора направленного источника света при портретной съемке можно использовать обычные электрические осветительные лампы. Изменением положения лампы относительно снимаемого объекта, мощности лампы и расстояния ее установки от объекта киносъемки можно получать самые различные эффекты освещения. Например, в случае применения двух ламп, одна из которых установ-
лена позади объекта съемки, создается весьма эффектное освещение головы на ярком, светлом фоне.
Для быстрой и удобной установки ламп на нужной высоте и Для придания осветительному прибору требуемого наклона в прак-
м vu • н

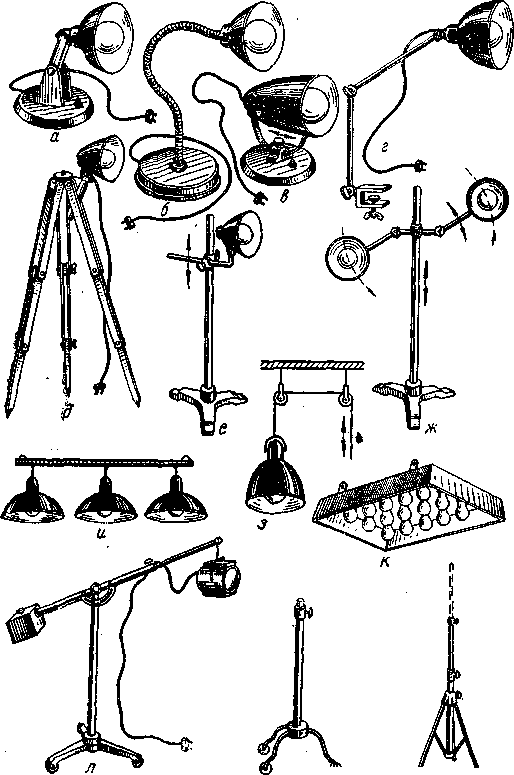

Рис. 74. Опоры для осветительной аппаратуры.
тике съемок используются различные опоры и штативы, приведенные на рис. 74, где а, б, в, г — устройства типа настольной лампы; о — фотографический штатив; е, ж — схемы штативов с креплением
128
рефлекторов на нужной высоте; з, и, к — подвесная арматура; л — штатив типа «журавль»; м, н — выдвижные штативы.
На съемках полезно иметь под рукой некоторые простые устройства, помогающие в работе. К ним следует в первую очередь отнести
Рис. 75. Вспомогательные устройства для осветительных прибороо.
(рис. 75): а — светорассеиватель для перекрытия направленного света мощной лампы, для рассеивания света при использовании зеркального рефлектора, для защиты глаз от попадания прямого света; б — шторки, укрепляемые на осветительном приборе для
ограничения светового луча; в — тубус, также для ограничения света; г —набор различных сеток из марли, тюля и других материалов, натянутых на проволочные, картонные или фанерные рамки; д — набор различных картонок для перекрытий света; е — струбцину или проволочный держатель для установки перед осветительным прибором картонок и сеток, частично перекрывающих свет; ж — проволочную рамку для установки светофильтров перед осветительными приборами; з —переносную штепсельную колодку с выключателем на три и более осветительных прибора. Чтобы при длительной установке кадра и света не перегревать осветительные устройства (особенно если фотолампы работают с перекалом), их подключают к специальной колодке (и), имеющей две штепсельные розетки (/ и 2) и двухполюсный переключатель (3), при помощи которого обе лампы включаются последовательно при установке света (положение //) и параллельно на время экспонирования (положение /). В промежуточном
. .—■ положении цепь размыкается.
I . 1 При работе с осветитель-
X А, I X 1 ной аппаратурой, особенно са-
.»ггвё п. ФяФяФлФ модельной, необходимо строго
соблюдать правила пожарной безопасности и не включать в обычную сеть мощных ламп, проверять перед работой наличие предохранителей (рис.
„„ _ ' 75, к), их состояние, правиль-
Рис. 76. Схема включения ламп ную 'установку ламп в „рибо-типа ЗН. р^ не д0ПуСкать в процессе
съемки перегрева аппаратуры.
В домашних условиях при пользовании обычной осветительной сетью нельзя включать источники света, мощность которых превышает допустимую. С увеличением потребляемой мощности возрастает сила тока в цепи, что может привести к перегреву электропроводки и выходу из строя штепсельных розеток, особенно при неисправных предохранителях. Поэтому допустимая общая мощность включаемых ламп не должна превышать 1—1,5 кВт, при условии, что все остальные потребляющие электроэнергию приборы на это время выключаются.
Если киносъемка намечена в незнакомых условиях и напряжение сети, к которой придется подключаться, заранее неизвестно, можно рекомендовать пользоваться в этих случаях лампами на 127 В, предварительно включаемыми при помощи переключателя последовательно. Если напряжение сети окажется равным 127 В, то лампы включаются параллельно, если же напряжение сети 220 В, то последовательно.
В качестве источников направленного света используют специальные зеркальные лампы ЗН5, ЗН6, ЗН7 и ЗН8. Лампы ЗН5 и ЗН6 рассчитаны на напряжение 127 В и имеют мощность соответственно 300 и 500 Вт. Лампы ЗН7 и ЗН8 тех же мощностей рассчитаны на напряжение 220 В.
Лампы ЗН6 очень удобны при киносъемках. Их устанавливают на легких штативах поодиночке и группами — по две и по четыре. При напряжении 220 В эти лампы включаются последовательно, с добавочными сопротивлениями и индивидуальными предохранителями (на 5 А), предупреждающими взрыв колбы при перегорании лампы. Благодаря зеркальному покрытию колбы лампа имеет угол
130
действия 60" и световой поток 7500 лм. При киносъемке эти лампы работают в режиме перекала, если на них падает напряжение 160—170 В. Схема включения ламп типа ЗН показана на рис. 76.
Цветовая температура ламп типа ЗН6 при напряжении 127 В составляет 2650 К. При повышении напряжения до 190 В цветовая температура достигает 3200 К. Это позволяет снимать на цветную пленку, сбалансированную для света ламп накаливания, т. е. типа ЛН.
На рис. 77 показана конструкция осветительного прибора с зеркальными лампами ЗН6. Для
Рис. 77. Конструкция осветительного прибора с зеркальными лампами типа ЗН-6.
Рис. 78. Светильник с кварцево-йодной лампой СКИЛ.
повышения срока службы ламп в схеме их подключения нужно предусмотреть общее сопротивление, снижающее напряжение на лампах до 120—130 В в процессе установки кадра и репетиций. Во время съемки это сопротивление выключается.
Сравнительно недавно нашей промышленностью освоен выпуск новых эффективных осветительных кварцево-йодных ламп. Эти лампы выпускают на напряжение 110 и 220 В и мощностью 300, 500, 1000 и 2000 Вт. йодные лампы имеют колбы очень малых размеров, изготовленные из кварцевого стекла и поэтому выдерживающие теяпературу нагрева. Внутри колбы находится вольфрамовая нить. Эти нити могут быть: биспиралыше — короткие, моноспиральные — длинные или же в форме плоской спирали. Кроме инертного газа в колбе содержится небольшое количество йода.
На базе этих ламп построен светильник типа СКИЛ (светильник с кварцево-йодяой лампой), который показан на рис. 78. Выпускают светильники типа СКИЛ мощностью 300, 1000 и 2000 Вт. Конструкция прибора допускает раздельное удаление каждой из шторок и простую установку светофильтров.
Габариты прибора СКИЛ (в мм): ширина — 240, длина—160, высота — 285. Масса (без подводящих ток проводов) — около 2 кг.
131
Приборы СКИЛ широко применяются для операторского освещения при синхронных киносъемках цветных и черно-белых фильмов в павильонах, интерьерах и на открытых площадках. Они используются, когда требуется равномерное освещение больших поверхностей, когда нужно осветить поверхности, находящиеся в тени, а также для создания необходимого баланса между теневыми и светлыми участками объекта. Термодинамическая температура излучения приборов СКИЛ — около 3200 К, поэтому они применяются без каких-либо светофильтров для киносъемок на цветной кинопленке, предназначенной для съемки при искусственном освещении. Приборы СК.ИЛ удобны для установки группами, в самых различных комбинациях, на специальных рамах.
