Подбор размеров подошвы фундамента

Предварительная площадь фундамента:

Принимаю ФЛ 12.24 и ФБС 24.3.6 – Т.

Рисунок 6 – Ленточный фундамент, сечение 2-2

Основным критерием при подборе размеров подошвы фундамента является выполнение условия:

P_II ≤ R.

где P_II – среднее давление по подошве фундамента, кПа;

,

здесь ∑N_iII – внешняя суммарная расчетная нагрузка на фундамент для расчетов по второй группе предельных состояний, кН;

N_ФБС – вес фундаментного блока, кН;

N_ФЛ – вес фундаментной плиты;

N_{ПРИГРУЗ.} – вес пригрузки;

N_гр^лев – вес грунта с левой стороны от фундамента, кН;

N­­­­_гр^прав – вес грунта с правой стороны от фундамента, кН;

N_ФБС =

N_ФЛ =

N_{ПРИГРУЗА} =

N_гр^лев = 1 0,45 1,6 19,3 0,95= 13,2 кН;

N­­­­_гр^прав =1 0,45 1,6 19,3 0,95= 13,2 кН;

А – принятая площадь фундамента, м²;

R – расчетное сопротивление грунта, определяемое по формуле:

,

где b = 1,2 м – ширина подошвы фундамента;

γ_С1 = 1,2 и γ_С2 = 1,1 – коэффициенты условия работы;

γ_0II = 19,3 кН/м³ – осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента;

γ_0II' = 18,335 кН/м³ – осредненное расчетное значение удельного веса грунтов, залегающих выше подошвы фундамента;

K_Z = 1 – коэффициент при b ≤ 10 м;

К = 1,1 – коэффициент надежности;

М_γ = 0,45 М_q = 2,94с и М_С = 5,53 – коэффициенты, принимаемые по таблице 5.3, для φ = 19,3°.

С_II = 27,5 кПа – расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента;

d_I – глубина заложения фундаментов бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле:

м.

Условие P_II ≤ R выполняется: 211,6≤ 233,51 кПа.

Размеры фундамента достаточны для восприятия нагрузок от выше-лежащих конструкций здания.

Определение конечной осадки ленточного фундамента мелкого заложения методом послойного суммирования

Ширина подошвы ленточного фундамента b = 1,9м, грунтовые условия см. рисунок 1. Среднее давление фундамента Р=211,6 кПа

Разбиваю толщину грунта ниже подошвы фундамента на элементарные слои высотой h_i = 0,4b = 0,4 1,2 = 0,48 м.

Для вертикали, проходящей через середину подошвы фундамента, на-хожу напряжения от собственного веса грунта σ_zq и дополнительные давления σ_zp .

Вертикальные напряжения от собственного веса грунта на границе слоя, расположенного на глубине Z от подошвы фундамента, определяются по формуле:

,

где γ' – удельный вес грунта, расположенного выше подошвы фундамента;

d_n – глубина заложения фундамента;

γ_i, h_i – соответственно удельный вес и толщина i – того слоя грунта.

Таблица 6 – Расчет σ_zq и σ_z.

грунт	номера точек	h,м	z,м	ξ=2z/b	α	σzp	σzq	E, кПа
1	2	3	4	5	6	7	8	9
Суглинок	0	1,9	0	0	1	211,6	36,67	14600
	1	0,48	0,48	0,8	0,881	186,42	45,934	14600
	2	0,22	0,7	1,166667	0,832	176,05	50,07	14600
Глина	3	0,26	0,96	1,6	0,642	135,85	54,96	11100
	4	0,48	1,44	2,4	0,477	100,93	63,98	11100
	5	0,48	1,92	3,2	0,374	79,14	73,01	11100
	6	0,48	2,4	4	0,306	64,75	82,03	11100
	7	0,48	2,88	4,8	0,258	54,59	91,05	11100
	8	0,42	3,3	5,5	0,229	48,46	98,95	11100
Супесь	9	0,06	3,36	5,6	0,223	47,19	99,54	12400
	10	0,48	3,84	6,4	0,196	41,47	104,30	12400
	11	0,48	4,32	7,2	0,175	37,03	109,05	12400
	12	0,48	4,8	8	0,158	33,43	113,80	12400
	13	0,48	5,28	8,8	0,143	30,26	118,55	12400
	14	0,48	5,76	9,6	0,132	27,93	123,30	12400
	15	0,48	6,24	10,4	0,122	25,82	128,06	12400
	16	0,06	6,3	10,5	0,121	25,60	128,65	12400
	17	0	6,3	10,5	0,121	25,60	181,65	12400

Осадка фундамента:

м;

S = 0,034 м < S_u = 0,1 м.

Осадка основания фундамента находится в пределах допуска.

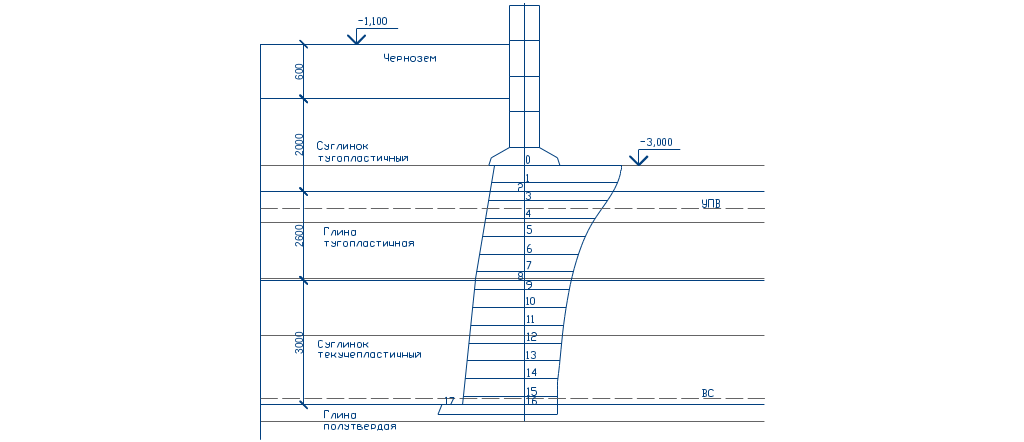

Рисунок 7 – К расчету осадки ленточного фундамента по сечению 2-2
