Питання для самоперевірки:

1. Назвіть основні робочі органи швейної машини?

2. Розкажіть будову машини

3. Розкажіть будову голки.

4. Яка будова швейного ковпачка?

5. Що потрібно зробити перед тим, як вставляти шпульний ковпачок у швейну машину?

6. Як вивести нижню нитку швейної машини наверх?

7. Як правильно організувати робоче місце за швейною машиною?

8. Що таке верхнє положення голки у швейній машині?

9. Які функції виконують основні робочі органи машини?

10. Чому перед початком роботи на швейній машині спочатку опускають голку, а потім лапку, а не навпаки?

Тема 4. Човниковий стібок. Процес утворення, властивості.

Будова типових вузлів та деталей (машинної голки, шпульного ковпачка)

Мета: Вивчити процес утворення човникового стібка, будову типових деталей.

Література: Кучер В. О., Степура А. О. Обладнання швейних підприємств:Навч. посібн.-К.:Вікторія,2001.-416с.

Ісаєв В.В.Обладнання швейних підпрємств.-М.:1989-с.43-49

План

1. Характеристика човникового стібка та його утворення.

2. Основні робочі деталі швейних машин, які утворюють стібок і строчку.

3. Регулювання натягу верхньої нитки в машина човникового стібка.

4. Регулювання натягу нижньої нитки в машинах човникового стібка.

5. Неполадки в роботі швейних машин.

6. Експлуатація та ремонт швейних машин.

Ви вже довідалися, що є машини човникового та ланцюжкового стібка. Щоб опанувати будову швейної машини та прийоми роботи на ній, необхідно вивчити характеристику і процес утворення стібка, який вона виконує. Човниковий стібок пропонуємо характеризувати за наведеною нижче схемою.

1. Призначення стібка (строчки).

2. Сфера застосування.

3. Зовнішній вигляд (ескіз стібка, строчки).

4. Переваги стібка (строчки).

5. Недоліки даного стібка (строчки).

6. Основні робочі деталі швейної машини, які утворюють стібок і строчку.

Зовнішній вигляд та утворення двониткової строчки човникового стібка схематично зображено на рис. 1—1, 2, 3.

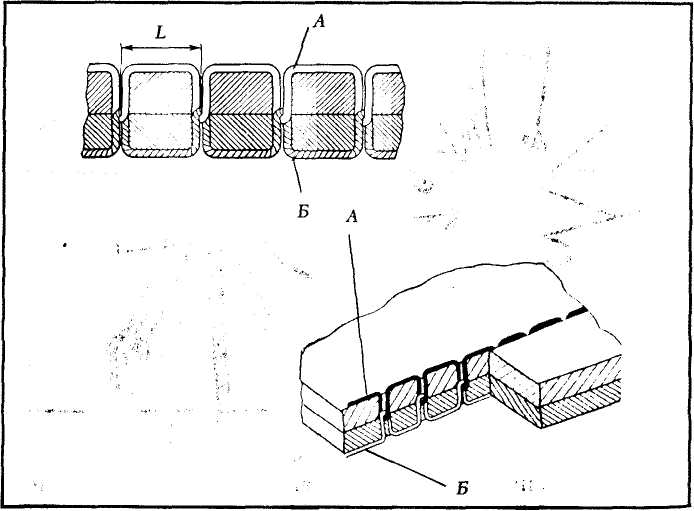

Рис. 1-1, 2. Зовнішній вигляд човникового стібка: А — голкова нитка (верхня нитка); Б — човникова нитка (нижня нитка)

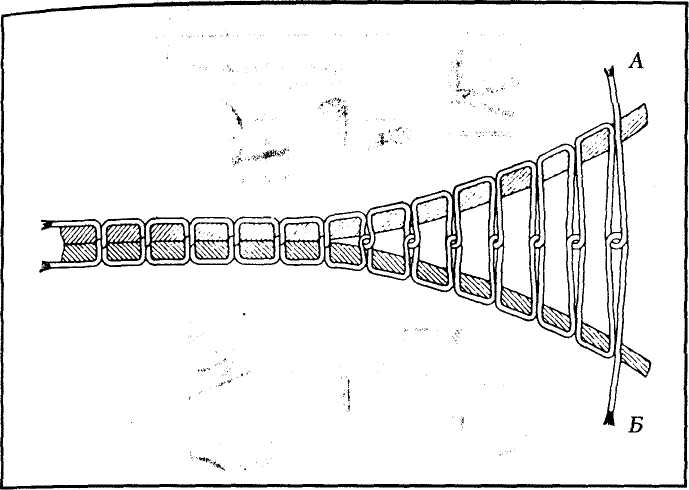

Рис. 1-3. Зовнішній вигляд човникового стібка: А — голкова нитка (верхня нитка); Б — човникова нитка (нижня нитка)

Двониткова човникова строчка утворюється з двох ниток — верхньої та нижньої — між шарами тканини, що зшивається.

Верхня нитка зветься голковою, нижня — човниковою, оскільки надходить зі шпульки, що є частиною човникового комплекту.

Човникова строчка важко розпускається, вона достатньо цупка на розрив як вздовж, так і впоперек, погано розтягується. Літерою / позначено довжину стібка (див. рис. 2—1, 2).

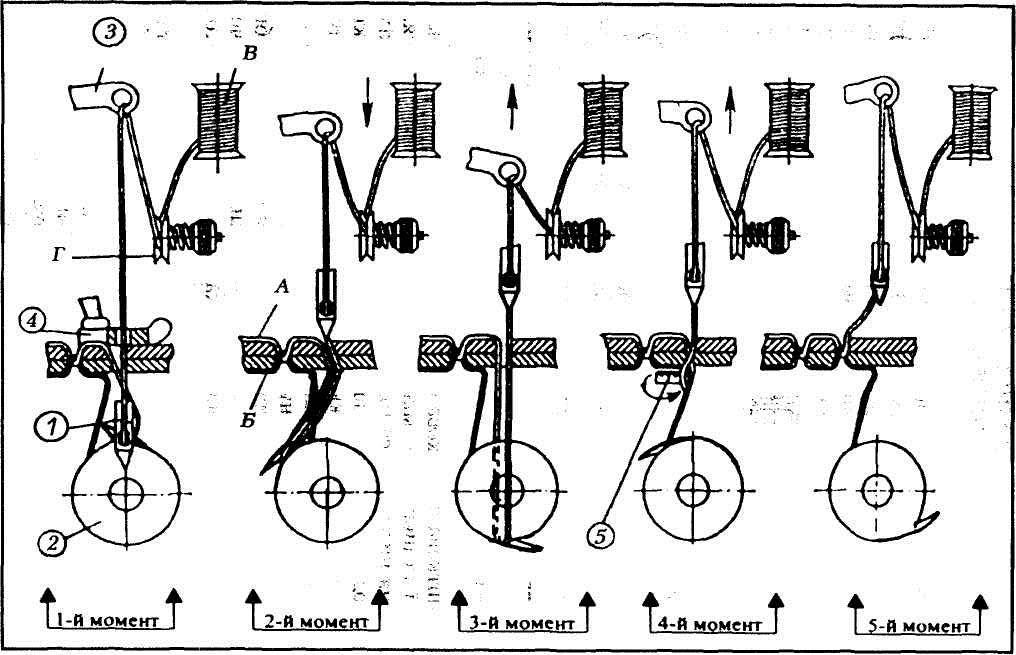

На рис. 2 показано принцип утворення човникового стібка: А — верхня нитка (нитка голки); Б — нижня нитка (нитка човника); В — котушка (бобіна) з нитками; Г — шайби регулятора натягу верхньої нитки.

Цифрами на рисунку подані відповідні основні робочі деталі, Що беруть участь у творення човникового стібка: 1 — голка; 2 — човник; 3 — ниткопритягувач; 4 — лапка; 5 — зубчаста рейка.

Для того, щоб правильно експлуатувати швейні машини, працівникові необхідно знати взаємодію ОРД під час роботи швейної машини та безпосередню траєкторію руху ОРД. Цю інформацію можна знайти у таблиці.

З АПРАВЛЕННЯ ВЕРХНЬОЇ НИТКИ В МАШИНУ ЧОВНИКОВОГО СТІБКА

Верхня нитка в машину човникового стібка повинна бути заправлена між шайбами регулятора натягу верхньої нитки. Нитка має бути заправлена у вушко ниткопритягувача 2 або на кулачок ниткопритягувача 2а і в голку 3, з боку довгої канавки. А щоб нитка не плуталася, не рвалася, не перетиралася, використовують нитконаправлювачі, які за будовою можуть бути різними: у вигляді кільця, пластини з отворами, у вигляді трубочки, щілини. Кількість їх може бути різною.

Розглянемо, які вимоги висуваються до деталей заправлення верхньої нитки. Деталі заправлення верхньої нитки повинні бути чисті, добре відполіровані, надійно закріплені. Наявність їх обов'язкова. Щоб збільшити натяг верхньої нитки, необхідно градуйовану гайку 1 на гвинтовій шпильці 2 регулятора повернути навколо своєї осі за годинниковою стрілкою. Для послаблення натягу верхньої нитки необхідно гайку 1 повернути проти годинникової стрілки.

Пам'ятайте, що регулювати натяг верхньої нитки необхідно при вимкненій машині та опущеній лапці.
