Питання для самоперевірки

2. Які властивості строчки ланцюгового стібка

3. Підготуйте машину до роботи. Запишіть послідовність ви­конання цієї роботи.

4. Визначте призначення основних робочих деталей швейної машини 761 кл.: голки, петельника, зубчастої рейки, витискувача, лапки, голкової пластини.

5. Розгляньте основні робочі деталі швейної машини 761 кл. і порівняйте їхню будову з основними робочими деталями швейної машини 1022 кл. Визначте їхню відмінність.

6. Які деталі швейної машини називаються основними робочими і чому?

7. Яким вимогам повинні відповідати основні робочі деталі?

8. Назвіть елементи голки машини 51 кл. ПМЗ та їхнє призначення.

9. Які вимоги висуваються до голки?

10. Заповніть таблицю, визначивши основні робочі деталі даних машин.

МАШИНА 2222 КЛ.Машина випускається Оршанським ордена Трудового Червоного Прапора заводом «Проммаш» і призначена для виметування бортів, лацканів і комірів верхнього одягу однолінійною строчкою однониткового ланцюгового переплетення (тип 101). Частота обертання головного валу до 3000хв , довжина стібка регулюється від 2 до 12 мм, найбільша товщина матеріалів в стислому стані під лапкою 6 мм. Голки 6б34 № 130, 150 (ГОСТ 22249—82 Е).

Машина 2222 кл. відрізняється від машини 1022-М кл. тим, що замість човника застосовується петлитель, змиінене передавальне відношення від головного валу до валу

Мал. 69. Зовнішній вид машини 2222 кл.

петлителя (і = 1 : 1), конструкція регулятора довжини стьобання (виключено механізм ниткопритягувача, на голко-водії закріплений над повідцем ниткоподавач); для виконання виметуваних робіт на деталях, що складаються з декількох шарів матеріалу, застосовується зубчата рейка. Для зручності виконання виметуваних операцій в машині застосована лапка, у якої кожний ріжок підпружинений. Машина не має пристрою для закріплення строчки.

При заправці нитку з бобини чи котушками проводять зверху вниз через отвори нитконаправителів косинців 6 (рис, 69) і 7, через нитконаправитель 4, обводять між шайбами 3 регулятори натягнення, справа наліво вводять у вушко 5 ниткоподача, зверху вниз заводять за пружинний нитенаправитель 2 гловодія і зліва направо вводять у вушко голки 1. Кінець нитки завдовжки 70—80 мм підводять над тканиною під лапку.

Регулювання натягнення нитки, давлення лапки натканину, висота підйому рейки і т.д. виконуються так само, як в машині 1022-М кл. Відмінність полягає в регулюванні довжини стібка. Для виконання даного регулювання слід вимкнути машини і натиснути на кнопку 8, потім правою рукою уручну повертати махове колесо до тих пір, поки лезо кнопки 8 всередині рукава не увійде до паза регульованого ексцентрика. Потім повертають махове колесо в потрібному напрямів і, орієнтуючись на нерухому мітку 10 платформи машини, встановлюють задану довжину стьобання, яке на ободі диска 9 відмічена цифрами.

МАШИНА 1622 КЛ.

Машина випускається Оршансьиім ордена Трудового Червоного Прапора заводом «Проммаш» і призначена для прокладання силець на деталях крою верхнього

Мал. 70. Силковая строчка в розрізі

одягу однолінійною строчкою, що складається із двох ниток однониткового ланцюгового переплетення з незатягнутими петлями (мал. 70). Частота обертання головного валу машини до 1000 хв., довжина стібка регулюється від 6 до 12 мм, висота незатягнутих петель над рівнем матеріалу не менше 4 мм. Голки О277№ 90—130 (ГОСТ 22249—82).

Основною конструктивною відмінністю машини 1622 кл. від машини 2222 кл. є застосування другої нижньої голки. Механізм нижньої голки кінематично пов'язаний з вузлом горизонтальних переміщень рейки і двома петлителями для витягування петель голок. Голки є одночасно і ниткоподавачами . В процесі утворення силкових строчокзадіяні: верхня голка 1 (мал. 71, а), верхній петлитель 2, нижня голка б, нижній петлитель 4, рейка 5 і лапка 3. Верхня голка1, опускаючись, проколює тканину ,петля нижньої голки 6 утримує верхнім петлителем 2 над тканинами. Рейка 5 здійснює хід, переміщуючись до того, хто працює.

Верхня голка 1 (мал. 71, б) опускається в нижнє крайнє положення, потім, піднявшись на 2—2,5 мм, утворює петлю, в яку входить нижній петлитель 4, і утримує дану петлю на собі. Верхня голка 1 виходить з матеріалів, верхній петлитель 2 "виходить з петлі нижньої голки 6.

Нижня голка 6 (мал. 71, в) піднімається вгору і прожарює тканину, причому місце проколу цією голкою зміщене щодо місця проколу верхньої голки 1 приблизно на половину довжини стібка. Одночасно піднімається рейка 5 і переміщає тканину на довжину стібка. Разом з рейкою в напрямі від того, що працює переміщується і нижня голка 6. Досягнувши свого крайнього верхнього положення, голка опускається на 2—2,5 мм і утворює петлю з нижньої нитки, яку захвачує верхній петлитель 2. У кінці переміщення матеріалу нижній петлитель 4 виходить з петлі верхньої голки 1 . Потім процес повторюється.

Таким чином виконується строчка (див. мал. 70), що складається з двох ниток, що не переплітаються один з одним. При відділенні одного матеріалу від іншого на верхньому матеріалі петлі залишаються знизу, а на нижньому — зверху, тобто при використанні машини 1622 кл. відпадає необхідність операції розрізання строчки між матеріалами.

Для заправки верхню нитку з бобіни або котушки послідовно проводять зверху вниз через отвори нитконаправителів (мал. 72) і 16, обводять між шайбами регулятора натягу 2 верхньої нитки, зверху вниз вводять в петлю нитконаправителя 3, закріпленого на фронтовій дошці. Потім нитку проводять в крючковий нитконаправитель 4 і зліва направо вводять у вушко голки 5.

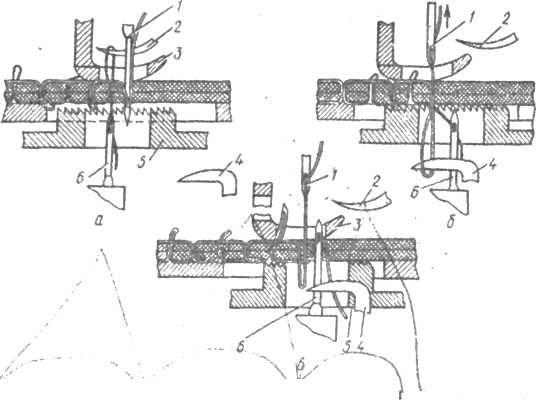

Мал. 71. Принципи утворення силкової строчки сбразования салкооой строчкі

Під платформою машини прикріплений бобинотриймач 14, на його стержень надіта бобіна 13. З бобіни або котушки нижню нитку зліва направо вводять в нитконаправляючий отвір 12 косинця 11, обводять між шайбами 10 регулятора натягу, від низу до верху вводять в петлю дротяного нитконаправлювача 9, закріпленого на важелі 8, потім нитку проводять в нитконаправляючий отвір 7 і зліва направо вводять у вушко голки 6. Нижню голку 6 закріплюють гвинтом в розрізній частині важеля 8 і встановлюють коротким жолобком вправо від того, що працює.

Основні регулювання виконуються так само, як і в машині 2222 кл. Висоту незатягнутої петлі регулюють зміною натягнення ниток в регуляторах натягнення. При збільшенні натягнення довжина петель зменшуватиметься. Довжину незатягнутих петель регулюють зміною довжини стібка, як і в машині 2222 кл. Перед роботою на машині натискають на стрижень 15 і включають систему мастила.

Характеристика машини 85 класу.

Машина випускається Подільським механічним заводом ім. М. И. Калініна і призначена для підшивання низу спідниць, платтів з тонких матеріалів строчкою однониткового ланцюгового потайного переплетення (тип 103). Дана машина використовується в промисловості і на стьобальних операціях. Частота обертання головного валу до 2600 обертів за хвилину., довжина стібка регулюється від 2 до 7 мм.

Товщина матеріалів, що підшиваються, в стислому стані під притискними лапками до0,8 мм. Голки 0873 № 65—75 (ГОСТ 22249—82 Е).

Машина має голку, що коливається, петлитель, що здійснює складний просторовий рух, механізм переміщення матеріалів рейкового типу, видавлювач дискового типу, здійснює поворотні і вертикальні рухи. Поворотні рухи видавлювачу необхідні для підшивання низу виробу при кожному проколі голки, поєднання поворотного і вертикального рухів — для підшивання низу через один прокол голки.
