Питання для самоперевірки

  1. Дайте характеристику зубчастих передач руху:

а) за будовою;

б) за призначенням.

  1. Поясніть призначення кривошипно-шатунного механізму.

  2. Які функції виконує механізм голки та ниткопритягача

  3. Яким вимогам повинен відповідати ниткопритягувач?

  4. Яку функцію виконує ниткопритягувач у процесі утворення човникового стібка?

  5. Назвіть деталі механізму переміщення матеріалів.

  6. Дайтехарактеристику машин човникового стібка.

Тема 7. Спеціальні машини. Класифікація, конструктивні особливості . Характеристика машин 51 кл. ПМЗ Машини однониткового ланцюгового стібка. Характеристика машин 2222кл., 1622кл, вивчення процесу утворення однониткового та двониткового ланцюгового стібка.

Мета: Вивчити спосіб утворення однониткового та двониткового ланцюгового переплетення, класифікації та будови машин, регулюванню механізмів.

Література:В.В Ісаєв, обладнання швейних підприємств,М-1989. -с.-152- 157

План

  1. Призначення спеціального обладнання.

  2. Властивості строчки.

  3. Машини зшивально- обметувального стібка

  4. Утворення однониткового ланцюгового переплетення.

  5. Машини двониткового і трьониткового ланцюгового переплетення.

  6. Машина 2222класу

  7. Машина 1622 класу.

На відміну від універсальних швейних машин машини спеціального призначення виконують певний вид операцій. Вони використовуються, наприклад, для виготовлення вишивки на різного роду жіночого та дитячому одязі, постільній білизні, скатертинах, прапорах (вишивальні машини); розметування пройми, наметування пілочок на бортову прокладку тощо.

Машини поділяються на підкласи залежновід виконання технологічної операції):

  1. зшивні, наприклад: 97 кл. ОЗЛМ, 1022 кл. ОЗЛМ;

  2. зшивно-обметувальні, наприклад: 51—А кл. ПМЗ;

  3. виметувальні, наприклад: 2222 кл. ОЗЛМ;

  4. стьобально-підшивні, наприклад: 790 кл. фірми «Паннонія»;

  5. вишивальні, наприклад: ВМ — 50;

  6. ґудзикові, наприклад: 827 кл. ПМЗ;

  7. петельні, наприклад. 25—А кл. ПМЗ;

  8. зигзагоподібної строчки, наприклад: 26 кл. ПМЗ;

  9. копіювальні, наприклад: 1622 кл. ОЗЛМ

Машини зшивно-обметувального стібка ланцюжкового переплетення

Порівняно з машинами човникового стібка, швейні машини ланцюжкового стібка мають низку переваг.

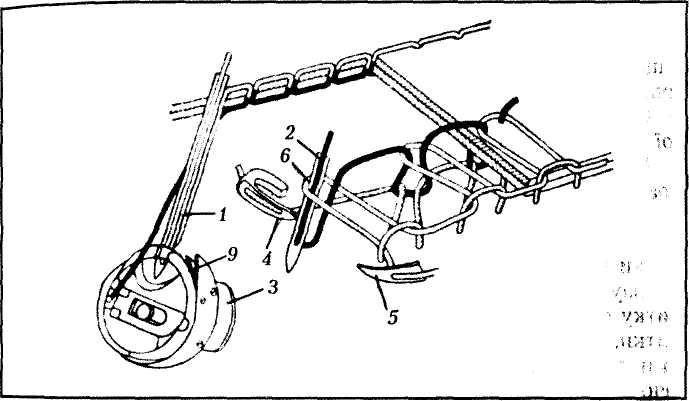

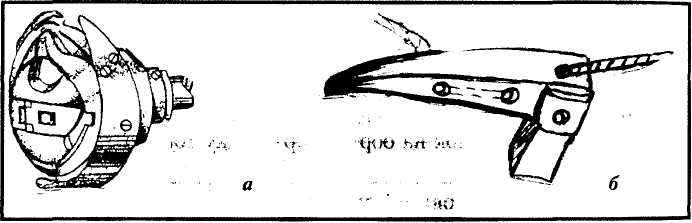

  1. Човниковий комплект, який складається з багатьох деталейта гвинтів для їх з'єднання (рис. а), замінений петельником(рис. б). -

  2. Заміна човникового пристрою на одну деталь — петельник —дає можливість вилучити операції із заміни шпулі (співвідношення довжини ниток в бобіні та шпулі 200:1), а це особливо важливо при застосуванні машин в автоматичному процесі.

  1. Машини ланцюжкового стібка мають частоту обертання головного вала більше за машини човникового стібка в середньому на 500-1000 об./хв.

  2. Машини ланцюжкового стібка мають меншу напруження натягу ниток, меншу обривність ниток та стягування шва.

  3. Строчка, виконана на машині ланцюжкового стібка, максимально еластична.

  4. Значна різноманітність типів ланцюжкових стібків дає можливість застосувати їх строчки відповідно до властивостей тканин.

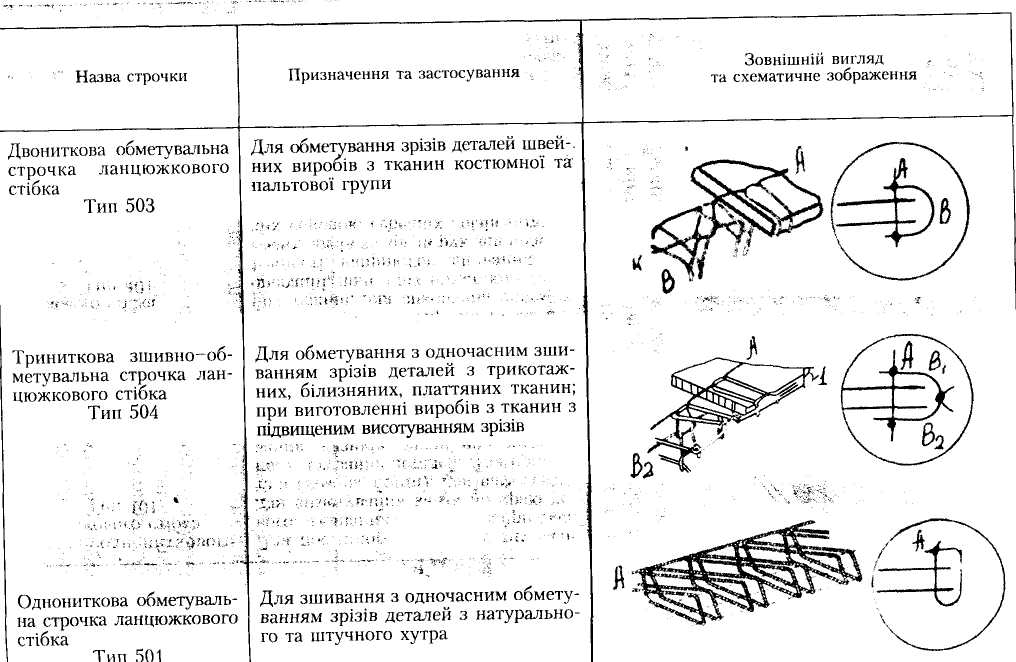

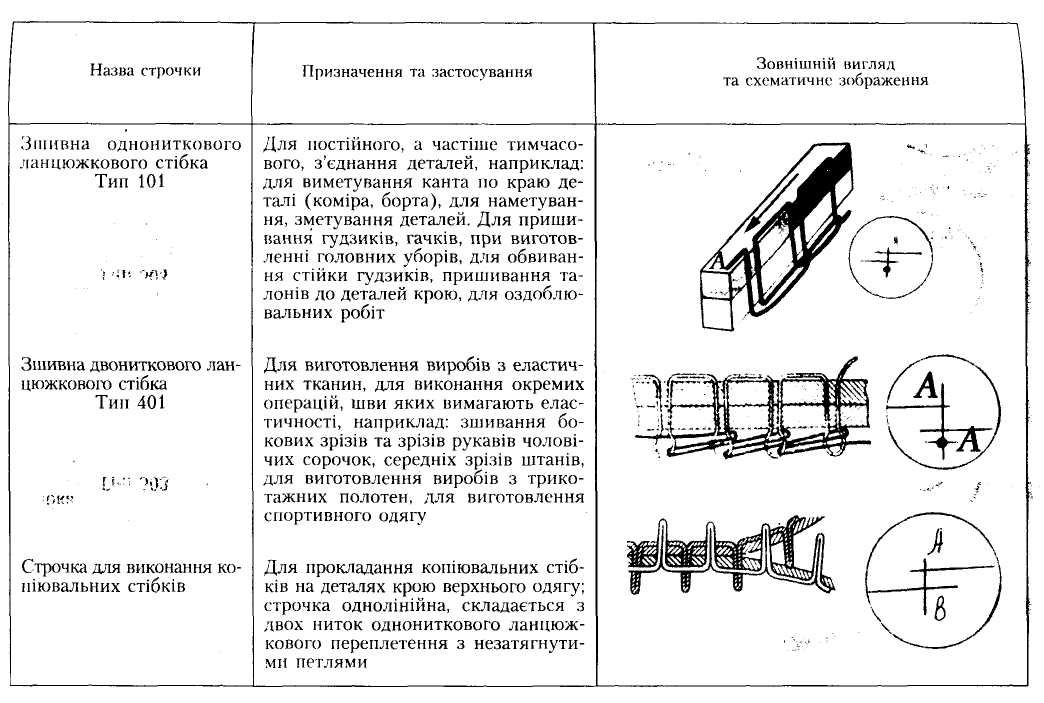

Розглянемо строчки, які утворюють стібки ланцюжкового переплетення (табл. 7.1).

.

у сучасній швейній галузі застосовують велику кількість різноманітних стібків та строчок. Для їхньої систематизації введена класифікація. Згідно класифікації, машинні строчки розподіляються на класи, а стібки — на типи. Схематичне зображення строчок дяає можливість швидко візуально визначити вид строчки та використовується при кодуванні та класифікації швейних машин. у розглянутій таблиці В останній графі таблиці схематично зображено найрозповсюдженіші строчки.

Щоб швейний виріб мав бездоганну якість, необхідно правильно обрати способи технологічної обробки.

Гарний зовнішній вигляд виробу часто залежить від правильної обробки швів і зрізів з вивороту. Спосіб їхньої обробки оби­рають з урахуванням структури та властивостей тканини.

Обметування зрізів двонитковою або тринитковою зшивно-обметувальною строчкою набуло широкого застосування при виготовленні одягу і дає можливість отримати якісний виріб, підвищити його експлуатаційні властивості та знизити собівартість.

ХАРАКТЕРИСТИКА МАШИНИ 51 КЛ.

Загальна характеристика

Машина 51 кл. ПМЗ випускається Подільським механічним заводом і призначена для обметування зрізів деталей з бавовня­них, шовкових, вовняних та трикотажних тканин двонитковим або тринитковим ланцюжковим обметувальним переплетенням (тип стібка 503 або 504).

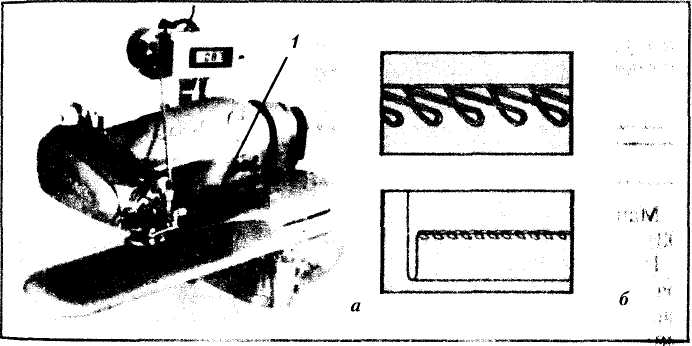

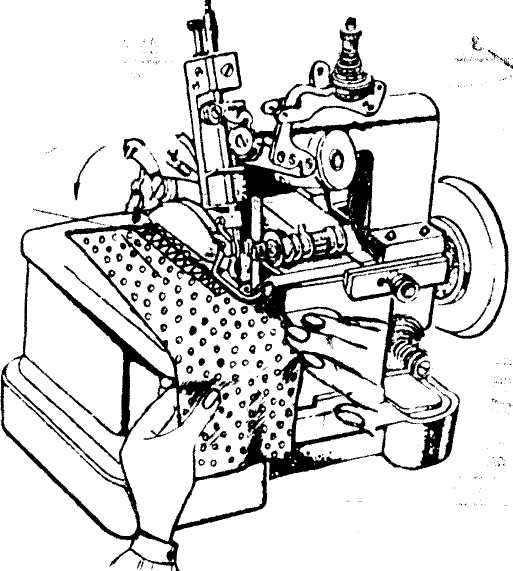

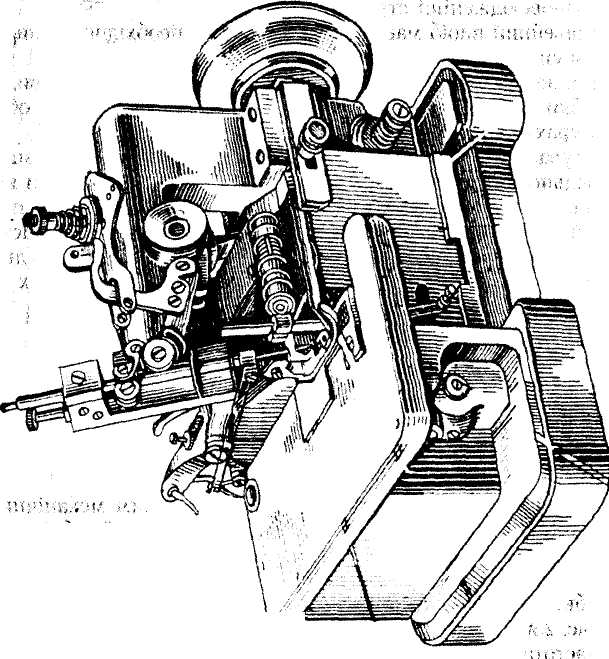

На рис. 250 бачимо зовнішній вигляд машини 51-А кл. (51 кл.) ПМЗ. Частота обертання головного вала машини — до 3500 обер­тів за хвилину, довжина стібка регулюється від 1,5 до 4 мм, а Ширина обметування — від 3 до 6 мм.

На машині можна зшивати тканину завтовшки (у стиснутому стані під лапкою) до 2,5 мм). Застосовуються голки 0029 160-75 (ГОСТ 22249-Е). Машина застосовується для виконання техно­логічних операцій при виготовленні швейних виробів за індиві­дуальними замовленнями. Машина базова.

Машина має:

  1. механізм голки — кривошипно-коромисловий; ,

  2. механізм коливальних петельників;

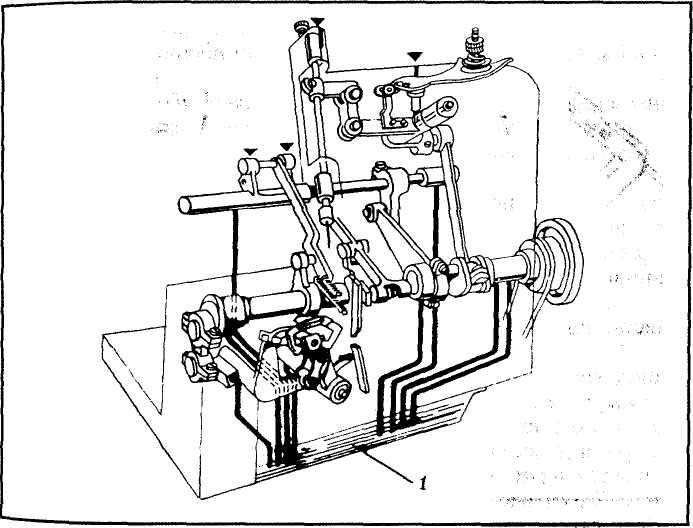

  3. диференційований механізм переміщення матеріалів реєчного типу, який має дві рейки (передню і задню), горизонтальніпереміщення передньої рейки більші, чим задньої, завдяки чомуусувається припосаджування і розтягування еластичного полотна у процесі його обметування;

  4. механізм ножів працює за принципом ножиць;

  5. в машині застосовується централізоване гнітове змащування де­талей механізмів, які розташовані під платформою машини (знизу підголовним валом у корпусі машини відлитий картер 1 (рис. 257),в який періодично заливається мастило).

На базі машини 51 кл. ПМЗ на Подільському механічному заводі створена машина 51—А кл. ПМЗ. Машина призначена для обметування зрізів деталей виробів з костюмних та пальтових тканин. Ця машина є модифікацією машини 51 кл. ПМЗ.

Від вказаної машини відрізняється тим, що в ній застосовує­ться тільки одна основна рейка.

Щоб краще зрозуміти будову спеціальної машини 51 кл. (51—д\ ПМЗ, пропонуємо ознайомитися з характеристикою та процесом утворення двониткової та триниткової обметувальної строчки ланцюжкового переплетення, клас строчки 500, тип стібка — 503 (рис. 252 а) і 504 (рис. 252 б), які виконує машина.

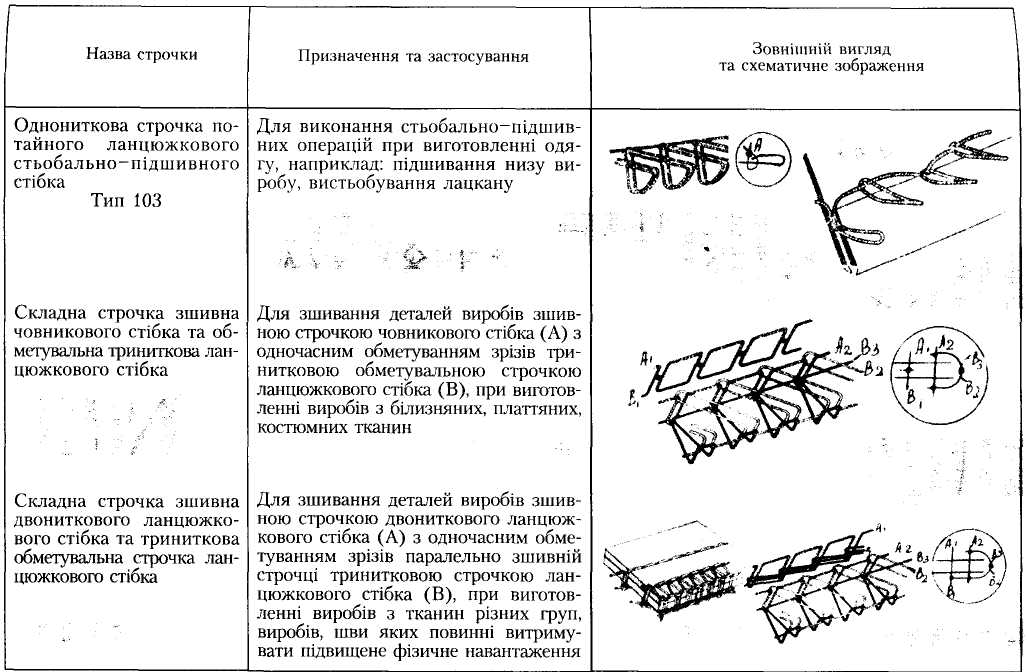

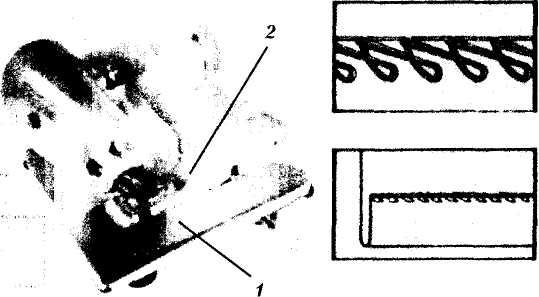

Строчка двониткового обметувального ланцюжкового стібка (див. рис. 252 а) застосовується для обметування деталей виробу з платтяних, костюмних та пальтових тканин.

Рис. 252

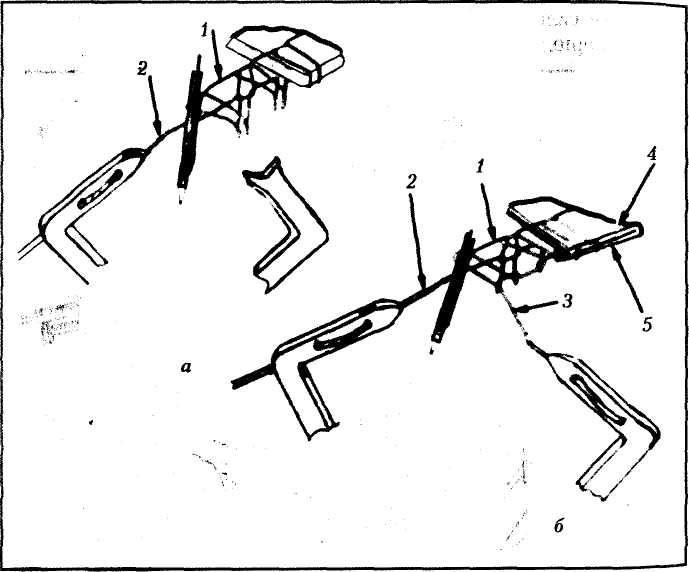

При утворенні такої строчки нитка 1 (нитка голки) є з'єднуючою (зшивною), а нитка 2 (нитка лівого петельника) обгинає зріз деталі и тому є обметувальною. Нитка 2 убезпечує зріз обметувальної деталі від висотування. Обметувальну строчку даного стібка застосовують при обробці зрізів тканин, що мають незначну сипкість.

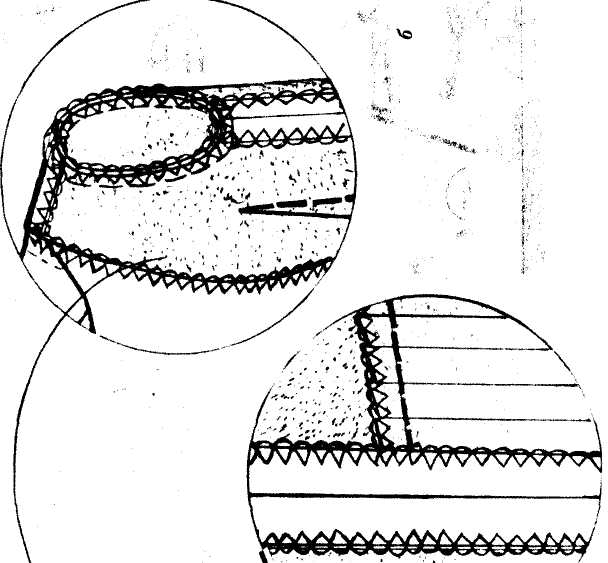

Строчка тринитпкового обметувального ланцюжкового стібка утворюється з трьох ниток. Нитка 1 (нитка голки) з'єднуючою (зшивною) ниткою. Нитка 2 (нитка лівого пе­тельника) обгинає зрізи 5 з боку нижньої деталі та є обметуваль-ною. Нитка 3 (нитка правого петельника) обгинає зрізи 4 з боку верхньої деталі й теж є обметувальною. Таким чином, перепле­тення петель нитки лівого та нитки правого петельників відбуває­ться уздовж зрізів деталей, що зберігає зрізи від висотування.

Підібравши різні за кольором нитки, змінивши величину натягу нитки голки та ниток петельників можна отримати зміщене пере­плетення ниток в строчці та гарну оздоблювальну «бісерну строчку».

Дво та триниткові обметувальні строчки ланцюжкового переплетення еластичні, важко розпускаються, добре витримують фізичні навантаження при експлуатації виробу. Застосування зшив-но-обметувальних строчок сприяє виготовленню виробів найвищо­го гатунку. Ці вироби гарного вигляду як з лицьового, так і з ви­ворітного боків.

Двониткову обметувальну строчку ланцюжкового переплетення можна розпустити, витягнувши нижню нитку з останньої петлі та потягнувши її в зворотному напрямку (див. рис. 252 а) до по­чатку шва.

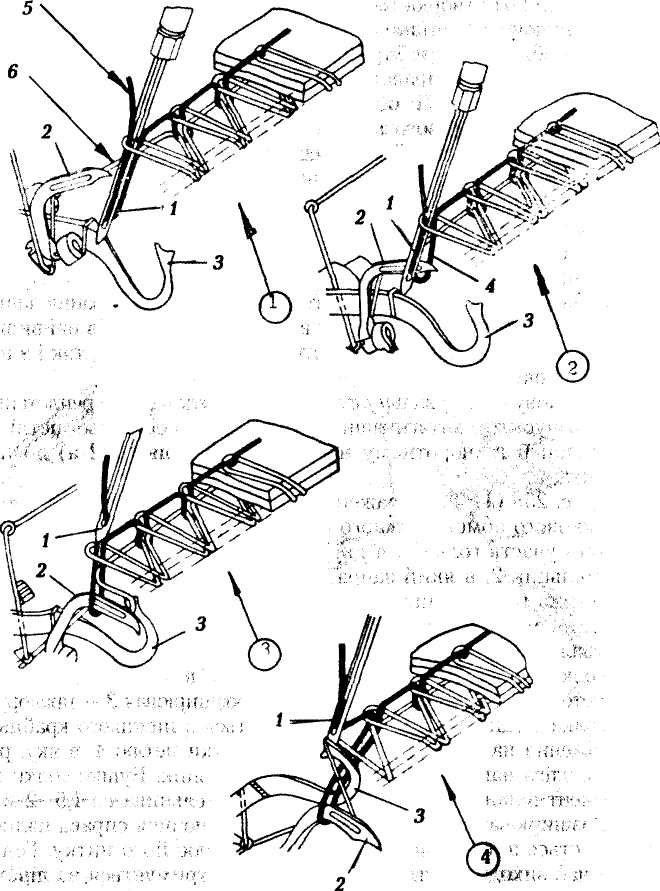

На рис. 253 (1—4) зображено процес утворення двониткового ланцюжкового обметувального стібка. У процесі утворення стібка беруть участь голка 1, в яку заправляється верхня нитка, лівий петельник 2, в який заправляється нижня нитка, розширювач 3, нитка голки 5, нитка лівого петельника 6.

Розглянемо процес утворення двониткового ланцюжкового обметувального стібка докладніше.

  1. Голка 1 (див. рис. 253—1) опускається в крайнє положення,лівий петельник 2 знаходиться ліворуч, а розширювач 3 — праворуч.

  2. Голка 1 (див. рис. 253—2) піднімається з нижнього крайньо­го положення на 2,5—3 мм і утворює з нитки петлю 4, в яку, ру­хаючись зліва направо, входить лівий петельник. Вушко голки наЦей момент повинно бути нижче носика петельника на 1,5—2 мм.

  3. Розширювач 3 (див. рис. 253—3), рухаючись справа наліво,зустрічається з лівим петельником і захоплює його нитку. ГолкаНа цей час виходить з тканини, а петля її утримується на лівомупетельнику.

  4. Розширювач 3 (див. рис. 253—4) піднімається над голковою пластинкою і ставить петлю лівого петельника 2 на лінію його руху- Піднімається рейка і переміщує тканину на величину стібка.

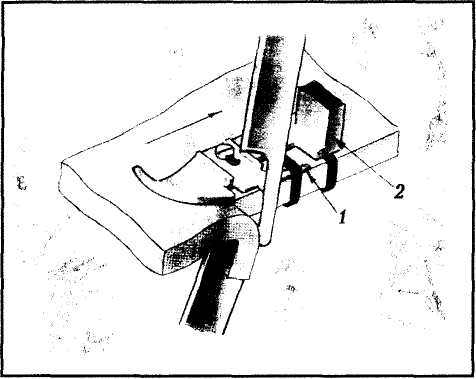

Голка 1, рухаючись донизу, входить у петлю лівого петельник підведену розширювачем, і проколює тканину. Розширювач, рухаючись праворуч, звільняє петлю, а голка і лівий петельник затягують петлі, рухаючись в протилежних напрямках. Потім процес утворення стібка повторюється. Нитки переплітаються на пальці 1 лапки 2 Під час переміщення тканини петлі

зсовуються з пальця лапки і охоплюють зрізи тканини.

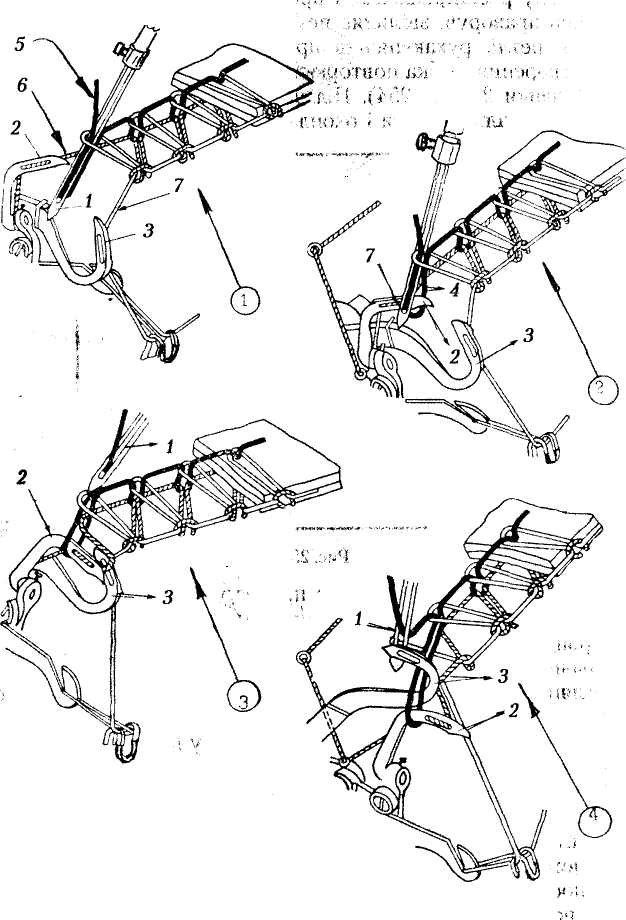

На рис. 255 (1—4) зображено процес утворення триниткового ланцюжкового обмету вального стібка. \

У процесі утворення стібка беруть участь: голка, лівий петельник, правий петельник, зубчаста рейка, лапка, ножі.

Розглянемо процес утворення триниткового ланцюжкового об-метувального стібка докладніше.

і. Голка 1 (див. рис. 255—1) опускається у нижнє крайнє поло­ження, лівий петельник знаходиться ліворуч, а правий — праворуч.

  1. Під час підйому голки (див. рис. 255—2) з нижнього край­нього положення на 2,5-3 мм з боку задньої канавки утворює­ться петля 2, в яку, рухаючись зліва направо, входить носик лівого петельника 2. На цей момент вушко голки знаходиться нижче носика лівого петельника на 1,5-2 мм.

  2. Голка 1 (див. рис. 255—3) продовжує підніматися і виходить3 тканини. Назустріч лівому петельнику справа наліво рухається яправий петельник 3 і входить у петлю лівого петельника 2.

.4 Правий петельник 3 (див. рис. 255—А г), рухаючись ліворуч, іянімається над голковою пластинкою і ставить свою петлю на пінію РУХУ голки- Рейка пересуває тканину на величину стібка. Гп/іка входить у петлю правого петельника і знову проколює тка­нину. Потім правий петельник переміщається праворуч, а лівий — ліворуч. Відбувається затягування стібка. Після цього процес утво-оення стібка повторюється. Нитки переплітаються на пальці 1 лап­ки 2 (див. рис. 254), при переміщенні тканини петлі зсовуються з пальця лапки і охоплюють зрізи тканини. У разі обриву верхньої (голкової нитки) строчка не розпускається.

Рис. 256

До недоліків розглянутих строчок відносять:

  1. потовщення на лінії шва, особливо триниткової зшивно обметувальної строчки, тому для її виконання застосовують нитки тонші за номером або пряжу;

  2. значну витрату ниток на строчку.

Якісної обробки швейних виробів можна досягти поєднанням зшивних строчок човникового та ланцюжкового двониткового стібка і обметувальних строчок ланцюжкового переплетення.

Значно підвищується економічний коефіцієнт виготовлення швейних виробів за рахунок застосування машин, на яких виконують одночасно зшивний шов і обметують зрізи, наприклад, машини 797 кл., 1097 кл. (ОЗЛМ) та інші.

Зшивати деталі з одночасним обметуванням зрізів можна і На машині 1497 кл. ОЗЛМ. Машина 1497 кл. розроблена на базі ма­шини 97 кл. ОЗЛМ. Машина має три голки. Призначена для зшивання деталей одягу двонитковою строчкою ланцюжкового стібка з одночасним обрізанням і розподільчим обметуванням зрізів двонитковою обметувальною строчкою ланцюжкового стібка

Регулювання натягуванння ниток

1. Регулювання натягу голкової нитки.

Для зміни натягу голкової нитки 1 призначений верхній регулятор натягу нитки А

Якщо натяг голкової нитки потрібно збільшити, то градуйовану гайку регулятора повертають за годинниковою стрілкою. Гайка тисне на пружину, яка збільшує тиск на шайби, між яки­ми проходить нитка.

Для збільшення натягу нитки гайку регулятора повертають за годинниковою стрілкою. Для зменшення натягу гайку повертають проти годинникової стрілки.

Перед заправленням ниток в машину, необхідно перевірити їхню якість, напрямок кручення, а також підібрати нитки за структурою.

При регулюванні натягу ниток необхідно враховувати еластичність волокон ниток.

Прийоми роботи на машині

Розглянемо деякі прийоми роботи на машині 51 кл. ПМЗ. Щоб виконати технологічну операцію — обметати зрізи деталей необхідно:

  1. підготувати робоче місце до роботи, заправити нитки;

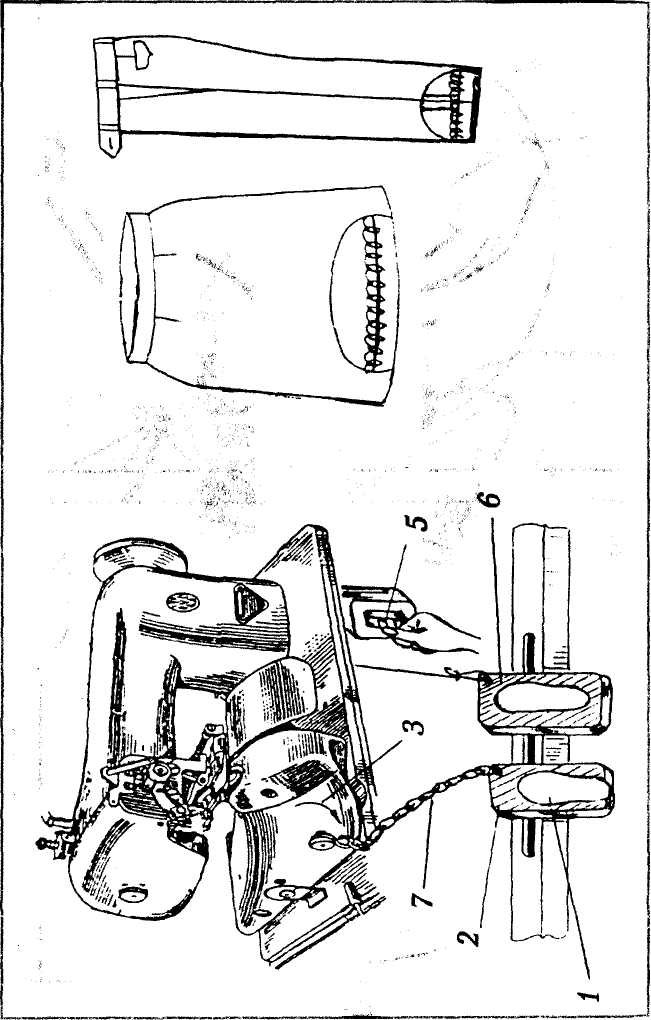

  2. натиснути на педаль 2, під дією ланцюжка З, важеля 21 та важеля 5 підняти лапку 6;

  3. під лапку підкласти деталі виробу 1, які підлягають обробц.і

  4. опустити лапку, припинити тиснути на педаль 2

  5. натиснувши на пускову кнопку 7, ввімкнути електродвигун;

  6. за допомогою педалі 8 привести в дію головний вал машини, обметати зрізи деталей.

,^#

Отже, ми бачимо, що робота на машині 51 кл. ПМЗ виконується за принципом роботи на універсальній машині. Але в її сплуатації є невеликі зміни. Після закінчення виконання технологічної операції нитки в кінці строчки не обрізають, а підкладають під лапку нові деталі й продовжують обметування. При цьому зменшується витрата ниток на кінці й вилучається можливість витягування ниток з вушка голки або петельників, не витрачається додатковий час на затягування ниток.

Напрямок переміщення деталей при обметуванні на машині з ножем повинен бути точно визначеним, оскільки краї деталей можуть бути нерівно обрізані або обрізані більше як потрібно.

Будова голки машини 51 кл. Голка машини 51 кл. має такі самі елементи, як голка універсальної машини човникового стібка. Але голка машини 51 кл. має дві довгі канавки На одній з канавок вище вушка є потовщення.

Кріплення голки машини 51 кл. Голка 1 вводиться в паз голководу 2 рукою до упору, загвинчується гвинтом 3 в голкоутримувачі 4 за допомогою викрутки 5. Довга канавка 6, без потовщення, має бути повернута до працюючого.

ДЕЯКІ НОВІ СПЕЦІАЛЬНІ МАШИНИ ТА УСТАНОВКИ

Машини 275 класу '

Для спеціальних швейних машин кл. 275 (одноголкові швейні машини подвійного човникового стібка з нижнім і верхнім транспортером-лапкою), розроблено нове керування припосаджуванням тканини. Вісім співвідношень транспортування нижнього до верхнього транспортера-лапки можна встановлювати за допомо­гою крокового двигуна, розміщеного під плитою машини, і вісім можна переключати за допомогою колінного перемикача на тран­спортуючі елементи під час шиття.

При цьому регулювання відношень транспортування швачка бачить у вигляді цифр.

Установка 745-28Р

Клас 745—28Р — швейна установка для заготовки кишень у рамку з розсіканням кутиків і розрізуванням входу в кишеню. Швейна Установка оснащена лазерною технікою, яка використовується для обробки та укладання деталей великих розмірів тощо. Лазерні лінії маркування сполучені з програмуванням виду кишені. Коли швачка обирає вид кишені, а також під час заміни великих деталей, в укладці засвічуються правильні лінії маркування. Це використовується і для програмованої заготовки кишень у рамку в підкладці піджака (наприклад, «обробити довгу кишеню, коротку кишеню короткі кишені в лівій пілочці та довгу кишеню у правій пілочці»)' В установці використовується укладач для великих деталей з функцією сортування (поперемінно для лівих і правих великих деталей). Ці функції заносяться до програми установки і забезпечують ефективну роботу без спеціального налаштування.

Питання для самоперевірки

1. Дайте характеристику машин 1022 кл. ОЗЛМ та 51 кл. ПМЗ. Відповіді запишіть до таблиці 31.

Таблиця 31

1022 кл. ОЗЛМ

51 кл. ПМЗ

1. Призначення

1. Призначення

2.

2.

3.

3.

4.

4.

5.

5.

6.

6.

7.

7.

8. Довжина стібка

8. Довжина стібка

9. Базова чи варіант

9. Базова чи варіант

10. Основні механізми

10. Основні механізми

11. Вид змащування

11. Вид змащування

  1. Порівняйте свої записи у правій і лівій колонках. У чому їхня однаковість та відмінність?

  2. Заповніть таблицю

Назва робочої деталі

Робота в процесі утворення стібка

Траєкторія руху деталі

Фактично

Кількість балів

1. Голка

2. Правий петельник

3. Лівий петельник

4. Ніж верхній 5. Ніж нижній 6. Зубчаста рейка

7. Лапка

ЗАГАЛЬНІ ВІДОМОСТІ

ПРО МАШИНИ ПОТАЙНОГО СТІБКА

У технологічному процесі виготовлення одягу вагоме місце посідають машини двониткового потайного стібка човникового переплетення та однониткового потайного стібка ланцюжкового переплетення.

Характерною ознакою таких машин є те, що голка виконує коливальний рух у площині, спрямованій горизонтально щодо голкової пластини. Строчка розташовується на поверхні верхнього шару тканини.

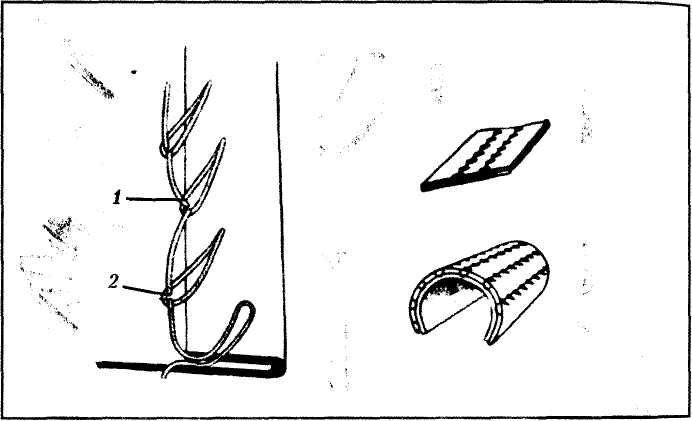

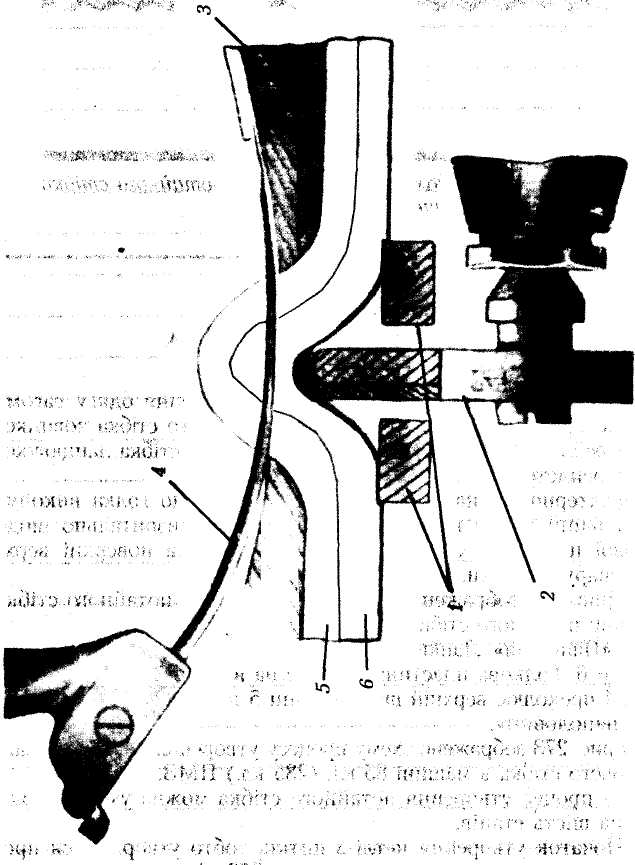

На рис. зображено принципи утворення потайного стібка в машині потайного стібка 85 кл. (285 кл.) ПЗМ, 761 кл. (790 кл.) фірми «Паннонія». Лапки 1 і витискувач 2 тиснуть на нижній шар тканини 6. Голкова пластина 3 тисне на верхній шар тканини 5. Голка 4 проколює верхній шар тканини 5 повністю, а нижній 6 — лише наполовину.

На рис. 273 зображено схему процесу утворення потайного лан­цюжкового стібка в машині 85 кл. (285 кл.) ПМЗ.

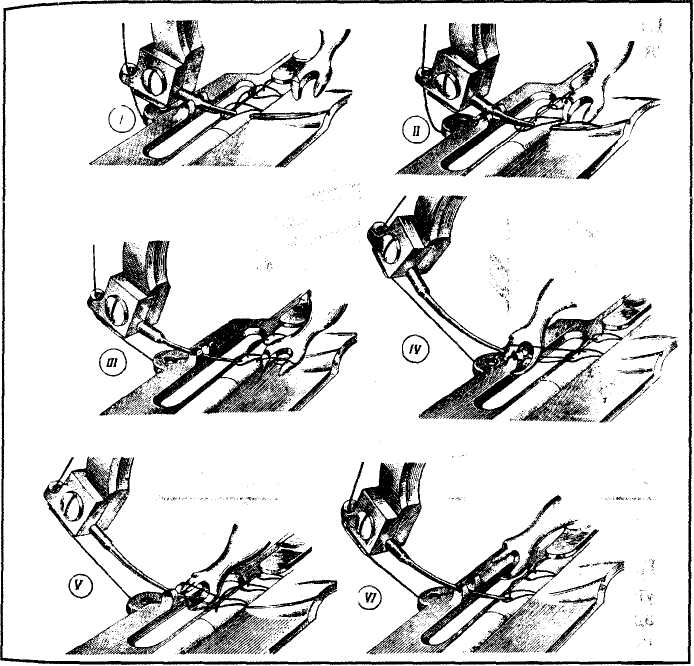

Весь процес утворення потайного стібка можна умовно поділити на шість етапів.

  1. Початок утворення петлі з нитки, тобто утворюється проміжок між голкою і ниткою .

  2. Проникнення петельника до проміжку між голкою і ниткою.

Збільшення петлі нитки та перенесення її на лінію руху голки.

4 Проникнення голки у петлю попереднього стібка (див. рис. 273,'IV).

5. Проколювання тканини між гілочками попередньої петлі гол­кою та скидання петлі попереднього стібка петельником. Повер­нення зубчастої рейки у початкове положення.

6. Проведення нитки через обидва шари тканини. Повернення петельника у початкове положення та переміщення тканини на довжину стібка. Схеми строчок однониткового потайного стібка ланцюжкового переплетення бачимо на рис. 274 а, б, в.

ГОЛКА МАШИНИ ПОТАЙНОГО СТІБКА

Будова голки

Щоб отримати потайну строчку (див. рис. 274), у машинах потайного стібка застосовується відповідна голка. Будову голки машини потайного стібка розглянемо на прикладі голки машини 761 кл (790 кл.) фірми «Паннонія».

Рис. 274

Голка машини потайного стібка має такі самі елементи, як і голка універсальної машини. Голка машини потайного стібка також складається зі стрижня, вістря, вушка, довгої канавки, короткої ка­навки. Але оскільки принцип утворення потайного стібка має свою специфіку, то й голка для його утворення теж має особливості.

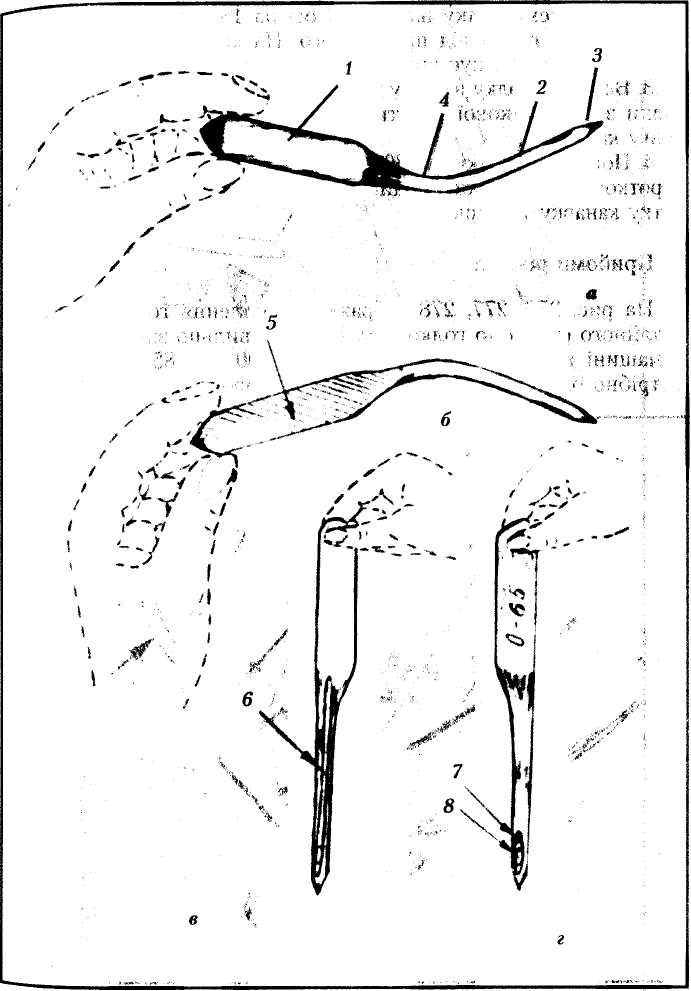

1. Візьмемо голку в ліву руку, і розглянемо її. Голка має колбу 1, стрижень 2, вістря 3 (вигляд голки — до працюючого). Стрижень 2 вигнутий у точці 4. Саме така форма стрижня сприяє проколюванню верхнього шару тка­нини повністю, а нижнього — наполовину, в результаті чого ут­ворюється потайний стібок.

  1. Повернемо голку навколо її осі на 180". На рис. 275 б бачимо вигляд голки від працюючого. На колбі голки є лиска 5Наявність її полегшує кріплення голки у голководі.

Якщо підшивати низ деталі циліндричної форми, столик відкидають праворуч, якщо підшивати низ спідниці, сукні тощо, то виріб зручно розташувати на машині, столик повертають у початкове положення

МАШИНИ ФІРМИ «ШТРОБЕЛЬ»

Спеціальні швейні машини потайних стібків німецької фірми «ЦІтробель» (заснована 1883 р.) заміняють велику кількість ручних операцій при виготовленні чоловічого, жіночого та дитячого одягу, виробів з хутра, при виготовленні взуття.

Подані для розгляду рисунки дають уявлення про зовнішній ви­гляд цих машин. На рис. 289 б зображена високопродуктивна маши­на однониткового потайного ланцюжкового стібка класу 170—1Ш.

На рис. 289 а бачимо зображення стібка типу 103. Розглянемо деякі машини фірми «Штробель» Серія 170.

Рис. 289

Призначена для підшивання низу штанів. У машині зменшений циліндр. Притискні лапки — на пружинах, що дозволяє змі­нювати напрямок шва. Уведена цифрова індикація глибини стібка (живлення від батарейки). Робоча підставка може бути рухливою.

Машини потайного стібка класу 170—20П подібні до машин 170—1Ш. Але їхньою особливістю є пристрій для пришивання під­кладки штанів, а також для обробки поясів і шльовок для пояса.

Машина потайного підшивного ланцюжкового стібка (тип 103) «Бенжамін»—М 500 кл. зображена на рис, 290.

Призначена машина для підшивання низу жіночих суконь, па­льто, спідниць, жакетів, штанів з тонких, костюмних, легких, паль­тових (середньої щільності) тканин.

Невеликий циліндричний рукав 2 можна вимикати, уведені верхній транспортер, відкидна платформа шарнірного столика 1, змонтований двигун з нижньою педаллю. Частота стібків — 1400 за хвилину. Довжина стібка регулюється від 5 до 8 мм.

Машина однониткового ланцюжкового потайного стібка (тип 103), клас 45—260 пропонується на рис. 291.

Призначена для підшивання низу виробу при виготовленні жі­ночих суконь, пальто, жакетів, спідниць та штанів. У машину вве­дений невеликий нижній циліндричний рукав 1, верхній транс­портер, відкидна платформа шарнірного столика 2.
