2. Объемно-планировочные решения зданий различного назначения

Объемно-планировочное решение здания – это система целесообразного расположения помещений в объеме здания по функциональным, техническим, противопожарным, архитектурным и экономическим признакам.

Общие принципы разработки объёмно-планировочных решений зданий:

соответствие происходящему в здании функциональному процессу;
возможность возведения здания индустриальными методами.

2.1. Особенности объемно-планировочных решений гражданских зданий

По признаку расположения и взаимосвязи помещений различают следующие типы планировочных схем гражданских зданий (рис. 3):

анфиладная,
системы с горизонтальными коммуникациями (коридорная, галерейная);
секционная,
зальная,
атриумная,
смешанная.

Анфиладная схема (рис. 3а, б), в которой помещения, расположенные один за другим, соединяются через дверные проемы, размещаемые, как правило, на одной оси, находит применение при проектировании музеев, выставочных залов, некоторых магазинов.

В коридорной схеме (рис. 3в) помещения относительно небольших размеров объединяют коридором и располагают относительно него с одной (двух) сторон или по периметру. Такая схема применяется при проектировании общежитий, гостиниц, больниц, домов отдыха, жилых домов для малосемейных.

При зальной схеме (рис. 3г) имеется одно помещение больших размеров (зальное), которое располагают обычно в центре здания, и помещения меньших размеров, которые группируют вокруг зального. Одно- или многозальная планировочная схема используется при проектировании театров и кинотеатров, рынков, торговых центров, спортивно-зрелищных предприятий, промышленных и сельскохозяйственных объектов.

Рис. 3. Планировочные схемы зданий: а – анфиладная (прямоугольная); б – анфиладная (центрическая); в – коридорная; г – зальная; д – смешанная

Секционная схема (рис. 4а), представляющая собой сочетание изолированных и, как правило, одинаковых по планировке отсеков-секций, является основной при проектировании жилых домов.

В галерейной схеме (рис. 4в) (вариант коридорной схемы) помещения располагают по одну сторону открытой в окружающую среду галереи. Схема получила распространение при проектировании гражданских зданий в районах с жарким климатом.

Рис. 4. Планировочные схемы жилых домов городского типа: а – планировочная схема секционного жилого дома; б - планировочная схема коридорного жилого дома; в - планировочная схема галерейного жилого дома; 1 – вертикальные коммуникации; 2 – коридор; 3 – галерея.

В большинстве случаев планировочные схемы комбинируются из двух-трех основных. Такие схемы называют смешанные.

Объемно-планировочные решения многоэтажных жилых зданий: секционные; коридорные; галерейные; комбинированные.

Объемно-планировочные решения общественных зданий: ячейковая, коридорная, анфиладная, зальная, павильонная, смешанная (комбинированная).

Здания с атриумным пространством

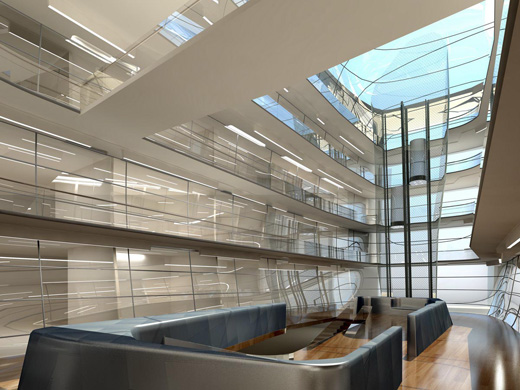

Атриум – внутреннее пространство, включенное в объем здания, окруженное им и перекрытое светопрозрачным ограждением.

Атриум в высотном здании, в отличие от аркады, пассажа или галереи и других подобных пространств, включен в объем высотного здания, окружен им и обязательно перекрыт светопрозрачным ограждением.

Применение атриумов:

- в высотных многофункциональных и жилых зданиях;

- в офисных и административных зданиях.

Типы атриумов:

1) односторонний, пристроенный по всей высоте к высотному объему здания;

2) линейный на всю высоту здания;

3 ) атриум сложной формы на всю высоту здания, состоящий из нескольких объемов, переходящих друг в друга.
