Задача 3. Пересечение поверхности с плоскостью общего положения

Начертить три проекции поверхности, пересекающейся плоскостью общего положения Г. В соответствии с алгоритмом построить проекции линии пересечения, оговорив построение очевидных и «экстремальных» точек. Проекции линии пересечения выделить цветным карандашом.

№ варианта
1,4,7,11,14,18	2,5,8,12,15,16	3,6,9,10,13,17
Гх (10; 0; 0) А (150; 50; 0) В (90; 10; 0) С (60; 20; 0) D (80; 70; 0) S (40; 120; 90)	Гх (125; 0; 0) С (70; 0; 50) d = 60 h = 100	Гх (130; 0; 0) С (50; 70; 0) d = 80 h = 90

Задача 4. Пересечение поверхностей

Построить три проекции линии пересечения данных поверхностей, выделив построения очевидных и «экстремальных» точек. Показать построение промежуточных точек способом вспомогательных плоскостей. Проекции линии пересечения обвести цветным карандашом. Поверхности раскрасить.

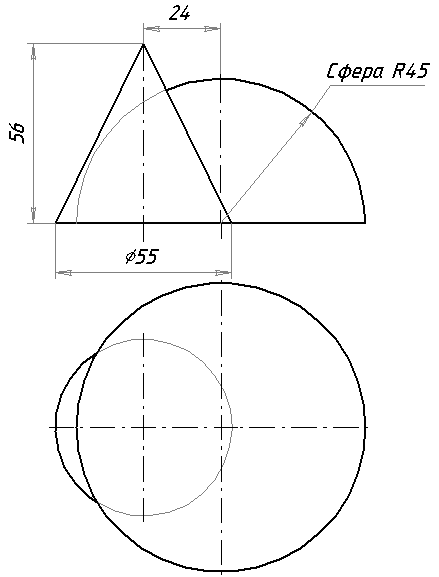

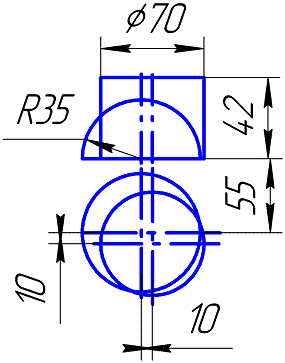

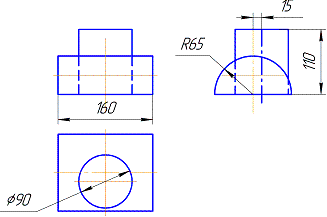

Вариант 1	Вариант 2	Вариант 3

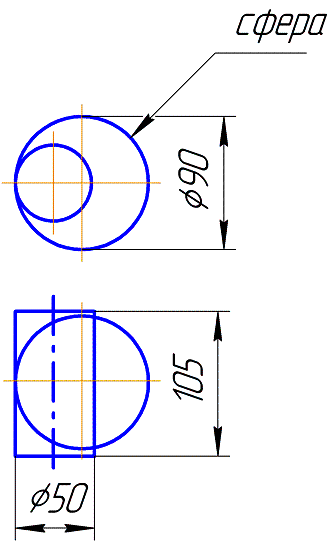

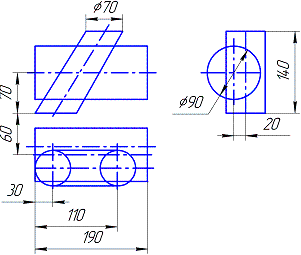

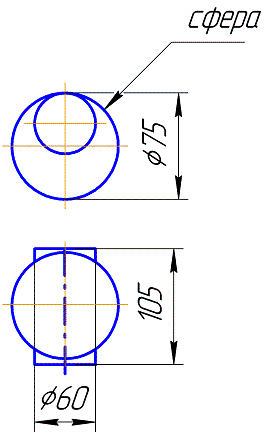

Вариант 4	Вариант 5	Вариант 6

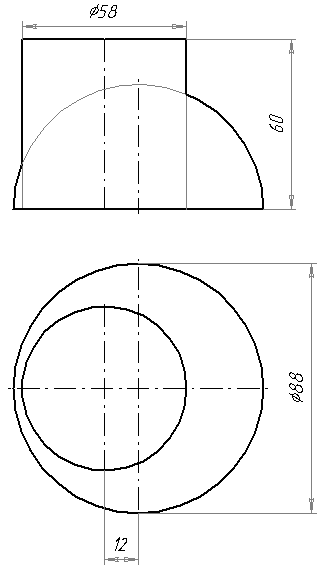

Вариант 7	Вариант 8	Вариант 9
Вариант 10	Вариант 11	Вариант 12
Вариант 13	Вариант 14	Вариант 15

Вариант 16	Вариант 17	Вариант 18

Литература

1. Михненков Л.В. Основы начертательной геометрии. – М.: КолосС, 2004. – 112 с. ил. – (учебники и учеб. пособия для студентов высш. учеб. заведений).

2. Павлова А.А. Начертательная геометрия: учеб. для студентов высш. учеб заданий, обучающихся по специальности «Технология и предпринимательство» /А.А.Павлова – 2-изд., перераб. и доп. – М.: Гуманитар. изд. центр ВЛАДОС, 2005. – 301 с.

3. Чекмарев А.А. Начертательная геометрия и черчение: учеб. для студ. высш. учеб. заведений /А.А.Чекмарев. – 2-е изд., перераб. и доп. – М.: Гуманитар. изд. центр ВЛАДОС, 2005. – 471 с.
