Лекція1

Тема: "Світлова хвиля"

Рекомендований до перегляду відеоматеріал перед ознайомленням з лекційним матеріалом:

1. http://www.youtube.com/watch?v=UlDpv0gvy3Y

2. http://www.youtube.com/watch?v=3UJsIkp9YZk

Питання лекції:

1. Плоска електромагнітна хвиля. Енергія електромагнітних хвиль.

2. Світлова хвиля. Хвильова оптика.

3. Фотоелектричні поняття і одиниці.

4. Закони лінійної оптики.

1. Плоска електромагнітна хвиля

Хвильовою поверхнею називається геометричне місце точок, що коливаються в однаковій фазі.

ξ = a₀(x) • cos (ɷt - kx + ) (1.1.1)

- рівняння плоскої хвилі, що поширюється уздовж осі X.

а₀ - амплітуда;

ɷ - кругова частота;

k ~ хвильове число, k = = ;

- початкова фаза хвилі.

Розглянемо плоску електромагнітну хвилю, що поширюється уздовж осі х, перпендикулярну хвильовій поверхні хвилі. Скористаємося рівняннями рівнянням Максвела. Можна показати, що поле хвилі не має складових уздовж осі х. Е_х, Н_х - відсутні. Звідси випливає, що вектори Н і Е перпендикулярні до напрямку поширення хвилі, тобто електромагнітні хвилі - поперечні. При цьому можливі два випадки:

1) Е_у 0; Н_z 0;

2) Е_z 0; Н_y 0;

для першого з яких можна одержати наступні хвильові рівняння: ;

. (1.1.2)

рівняння плоскої хвилі.

Розв’язок системи цих рівнянь запишемо у вигляді:

Е_у = Е_m cos (ɷt - kx), (1.1.3)

H_z = H_m cos (ɷt - kx).

Фази обох складових будуть однаковими. Е_m і H_m - максимальні значення. Помножимо на одиничні орти і j k і будемо мати позначення:

Е=Е_y j, Н= Н_z k,

Е = Е_m cos (ɷt - kx), (1.1.3a)

H = H_m cos (ɷt - kx)

Амплітуди цих векторів зв'язані співвідношенням:

Е_m= H_m (1.1.4)

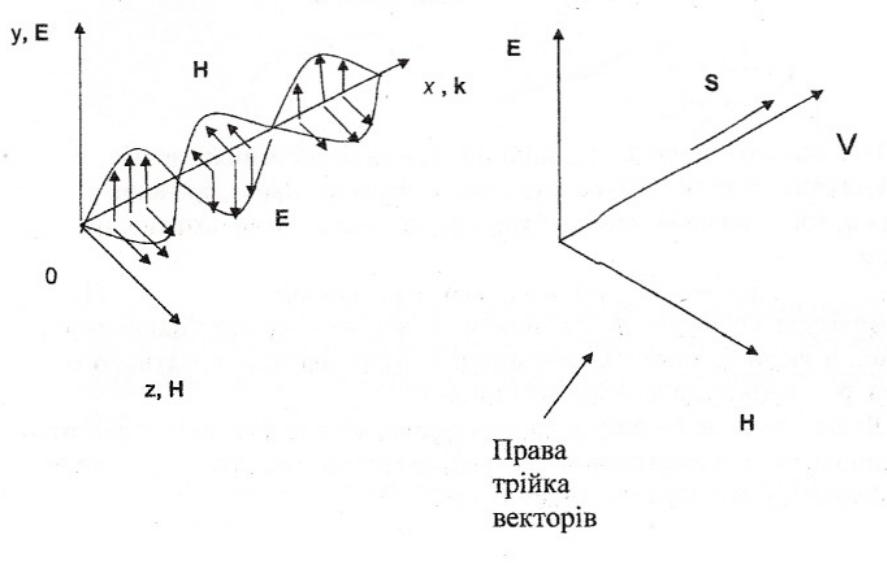

Користуючись рівняннями (1.1.3) зробимо схематичний малюнок:

Pис. 1.1.1

Енергія електромагнітних хвиль

Густина потоку енергії - величина чисельно рівна потоку енергії через одиничну площадку, поміщену в даній точці перпендикулярно напрямку, у якому переноситься енергія.

J - густина потоку енергії будь-якої хвилі:

J = ɷv, (1.1.5)

де ɷ - об'ємна густина енергії хвилі, v - фазова швидкість хвилі.

Розглянемо електричну хвилю у вакуумі, = = ɷ = ɷ_Е + ɷ_Н = (1.1.6)

ɷ_Е = ɷ_Н; ɷ = Е•Н/с (1.1.7)

оскільки = 1/с.

Підставимо рівняння (1.1.5) у (1.1.6), тоді одержимо густину потоку енергії

j = S = Е •Н

Запишемо густину потоку у векторному вигляді:

S = [Е • Н] (1.1.8)

- дійсне в будь-якому середовищі, S - вектор Умова-Пойнтінга, а (1.1.8) - рівняння Умова-Пойнтінга.

S - вектор показує нарпрямок поширення хвилі і енергії:

[S] = [j] = [1 (Дж/с)/м² ] = [Вт/м²]
