Лабораторна робота №1
Вимір коефіцієнта природної освітленості в приміщенні
Мета роботи: визначити коефіцієнти природної освітленості в очках характерного розрізу приміщення на рівні робочої площини.
Прилади та обладнання:
Для виконання лабораторної роботи потрібні: люксметр Ю-116; захисний екран і рукоятка для фотоелемента; рулетка.
Приймачем світлової енергії в люксметрі служить селеновий фотоелемент (прилад напівпровідникового типу), що складається з залізної пласини, покриої з одного боку селеном, а з іншого боку- найтоншим прозорим захисним шаром із золота або плаини. Фотоелемент вставлений в оправу, від її корпуса виведені проводи для підключення вимірювального приладу. Під дією світла у фотоелементі виникає електричний струм, інтенсивність якого пропорційна інтенсивності світлового потоку.
Під час виміру корпус фотоелемента зміцнюють на тримачі - підставці, що представляє собою стійку довжиною 0,8 м, що відповідає висоті над рівнем підлоги.
Для виміру фотоелементом зовнішньої освітленості через вікна застосовують екран що відтинає, з непрозорого матеріалу, пофарбований чорною матовою фарбою.
Таблиця
1.1 - Реєстрація вимірювань та їх обробка
Найменування
приміщення………………………..…..Дата………………..Час………..
№
п/п
Серія звітів
Відліки лк або мВ
Примітка
зовнішній
Номер точок у приміщенні
1
2
3
4
5
1
1
Указати стан
погоди, хмарність,
орієнтацію вікон,
стан засклення и
обробки приміщення
2
2
3
Середнє
значення
4
Розрахункове
значення КПО,
%
Рисунок

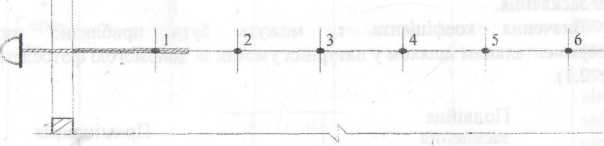

1.1- Схема вимірів КПО
в приміщенні при бічному висвітленні
Контрольні питання:
У яких одиницях виміряється освітленість?
Як визначається розрахунковий коефіцієнт природної освітленості?
Які нормативні вимоги до природної освітленості приміщень при верхньому і боковому освітленні?
Лабораторна робота №2
Визначення коефіцієнта свтлопропускання одинарного і подвійного засклення вікон в натурних умовах
Мета роботи: виміряти наближені значення коефіцієнтів
світлопропускаяня засклення світлопрорізів в натурних умовах і порівняти отримані результати з нормативними.
Приміщення
Світло
Вимірювальний
прилад
Подвійне
засклення
1
- вимір світла, що падає на скло; 2 - вимір
світла, що пройшло через одинарне
засклення; 3 - вимір світла, що пройшло
через подвійне засклення.
Рисунок
2.1 - Схема до розрахунку коефіцієнта
світлопропускання
засклення
