Раздел V средства и методы измерений

У-1

1. Перечислите основные части штангенциркуля ШЦ-ІІ. 1) скоба с пяткой, стебель с запрессованной микрометри-,

ческой гайкой, микрометрический винт, трещотка и стопор; 2) основание, штанга, рамка со шкалой нониуса и с лапкой для разметочной и измерительной ножки, микрометриче­ская подача, державка, зажимы; 3) штанга с неподвижными измерительными губками, рамка с подвижными измери­тельными губками и нониусом, рамка микрометрической подачи и зажимы; 4) основание со шкалой нониуса, подвиж­ная штанга, микрометрическая подача, зажимы.

2. Для чего у микрометрических инструментов имеется трещоточное устройство?

1) для отсчета дробной части значения измеряемой ве­личины; 2) для точной установки подвижных губок с необ­ходимым измерительным усилием; 3) для отсчета целых мил­лиметров измеряемого размера; 4) для обеспечения при измерениях постоянного измерительного усилия.

3.

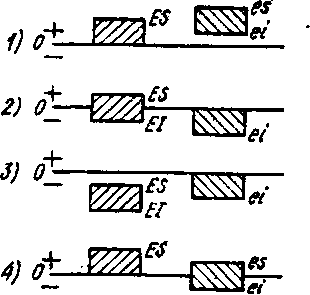

   Рис. 22

   По каким причинам при измерениях возникают погреш­ности?

33

1) из-за неисправности инструмента, неправильной установки инструмента или детали при измерении, измене­ния температуры, разных измерительных усилий, из-за

2 7-104

параллакса; 2) из-за шероховатости измеряемой поверх­ности; 3) из-за повышенного атмосферного давления или влажности; 4) если измерительный инструмент точен, то и измерения будут точны.

4. Какой измерительный инструмент применяют для опрег деления радиального и торцевого биения?

1) микрометр; измеряют взаимно перпендикулярные диаметры; 2) индикатор или измерительную головку; де­таль устанавливают в центрах: 3) штангенциркуль; измеря­ют три диаметра; 4) индикаторный нутромер.

5. Какой размер номинальный для расчета проходной сто­роны гладкого калибра-пробки?

1) наибольший предельный размер отверстия О_гоа*; 2) наименьший предельный размер вала й_т1п; 3) наимень­ший предельный размер отверстия О_т1п; 4) наибольший пре­дельный размер вала й_тях.

У-2

1. Какие применяют микрометрические инструменты и ка­ков у них отсчет?

1) гладкие микрометры, микрометрические нутромеры и глубиномеры с отсчетом 0,01 мм; 2) рейсмассы и штих- массы с отсчетом 0,05 мм; 3) измерительные пружинные го­ловки с отсчетом 0,005; 0,002 и 0,001 мм; 4) пассиметры и пассаметры с отсчетом 0,01 мм.

2. Для чего служит штангенрейсмасс и каков у него ют- счет?

1) для разметки и измерения высоты с отсчетом 0,05 и 0,1 мм; 2) для измерения внутренних размеров с отсчетом 0,01 мм; 3) для измерения глубин глухих отверстий или па­зов с отсчетом 0,01 мм; 4) для контроля прямолинейности и плоскостности с отсчетом 0,01 мм.

3. Какова сущность абсолютного метода измерений?

1) определяют отклонение действительного размера от номинального; 2) измеряют удобные для измерения разме­ры, а затем требуемый размер подсчитывают по формуле или находят по таблице; 3) измеряемый размер получают непосредственно по показаниям инструмента или прибора; 4) контролируют не один размер, а одновременно несколько размеров или параметров.

4. Какой измерительный инструмент необходим при изго­товлении деталей по 5, 6 или 7-му квалитетам?

1) штангенциркуль ШЦ-П с отсчетом 0,05 или 0,1 мм; 2) пружинные измерительные головки ИГП; 3) плоско­

параллельные меры; 4) микрометрические или индикатор­ные инструменты с отсчетом 0,01 мм. 5. Как проверяют перед началом измерений нулевое поло­жение штангенглубиномера?

1) по лекальной линейке, штангу устанавливают па одном уровне с основанием (без просвета); при этом нулевой штрих нониуса должен совпадать с нулевым штрихом шка­лы штанги; 2) по установочной мере — цилиндру с отвер­стием; 3) по установочной мере — скобе; 4) по точной ци­линдрической установочной мере или по плиткам.

У-З

1. Перечислите основные части гладкого микрометра.

1) штанга с неподвижными губками, рамка с подвиж­ными губками, рамка микрометрической подачи, зажимы; 2) основание, микрометрическая головка, сменные измери­тельные стержни, стопор; 3) скоба с пяткой, стебель с за­прессованной микрометрической гайкой, микрометрический винт, барабан, трещотка, стопор; 4) микрометрическая головка, удлинители, наконечник.

2. Укажите назначение индикаторного нутромера и его метод измерения.

1) внутренние измерения прямым абсолютным контакт­ным методом; 2) внутренние измерения прямым относитель­ным контактным методом; 3) измерение глубин глухих от­верстий и пазов прямым абсолютным методом; 4) изме­рение наружных поверхностей -прямым относительным методом.

3. Какой метод применяют при измерениях штангев- инструментами и каков их отсчет?

1) относительный контактный с отсчетом 0,01 мм; 2) аб­солютный контактный с отсчетом 0,01 м; 3) абсолютный бесконтактный; 4) абсолютный контактный с отсчетом 0,1; 0,05 и 0,02 мм.

4. Какие измерительные средства применяют, определяя отклонения от параллельности плоскостей или осей?

1) штангенциркуль, микрометр, микрометрический ну­тромер, индикатор на штативе; 2) пружинные измеритель­ные головки ИГП; 3) лекальную линейку, поверочную ли­нейку и щуп, поверочную плиту; 4) оптиметр, проектор или микроскоп.

5. Какой размер номинальный для расчета непроходной стороны гладкого калибра-пробки?

35

1) наименьший предельный размер отверстия £>_ю 1_П;

2*

2. наибольший предельный размер вала 3) наиболь­ший предельный размер отверстия О_тлк\ 4) наименьший предельный размер вала |_П.

У-4

1. Какие применяют индикаторные приборы и каков их отсчет?

1) индикаторы часового типа с отсчетом 0,01 мм и ры- чажно-зубчатые с отсчетом 0,001 мм, нутромеры, глубино­меры, стенкомеры, толщиномеры и др.; 2) гладкие ми­крометры, глубиномеры, нутромеры, резьбомеры и др.;

2. рычажно-зубчатые и пружинные измерительные головки с отсчетом 0,0005; 0,0002 и др.; 4) плоскопараллельные кон­цевые меры длины.

2. Каково назначение гладких калибров-пробок и чем по внешнему виду отличаются пробки ПР и НЕ?

1) контроль размеров валов; сторона ПР имеет больший а НЕ — меньший размер; 2) контроль размеров отверстий; пробка ПР имеет меньшую длину рабочей части, чем проб­ка НЕ; 3) контроль отверстий; пробка ПР имеет большую длину рабочей части, чем пробка НЕ; 4) контроль валов; сторона ПР имеет меньший размер, а сторона НЕ — боль­ший.

2. Какой метод применяется при измерениях индикатор­ными приборами и каков их отсчет?

1) абсолютный контактный с отсчетом 0,01 мм; 2) от­носительный контактный с отсчетом 0,01 и 0,001 мм; 3) абсолютный бесконтактный; 4) абсолютный контактный с отсчетом 0,1; 0,05; 0,02 мм.

2. Если скоба ПР не проходит, о чем это говорит? Какой это брак — исправимый или неисправимый?

1) размер вала меньше наименьшего предельного; брак неисправимый; 2) размер вала больше наибольшего предель­ного; брак исправимый; 3) размер отверстия меньше наи­меньшего предельного; брак исправимый; 4) размер отвер­стия больше наибольшего предельного; брак неисправимый, б. Как проверяют нулевое положение штангенрейсмасса с нижним пределом измерений, равным нулю?

1) по лекальной линейке; измерительную ножку уста­навливают на одном уровне с основанием (без просвета); при этом нулевые штрихи нониуса и штанги должны сов­падать; 2) по установочной мере в виде цилиндра с отвер­стием; 3) по установочной мере в виде скобы; 4) по точной цилиндрической мере или по концевой мере.

У-5

1. Перечислите основные части микрометрического нутро­мера.

1) скоба с пяткой, стебель с запрессованной микроме­трической гайкой, микрометрический винт, барабан, тре­щотка, стопор; 2) основание, микрометрическая головка, сменные измерительные стержни, стопор; 3) основание со шкалой нониуса, подвижная штанга, рамка микрометриче­ской подачи, зажим; 4) микрометрическая головка, удли­нители, наконечник.

2. Каково назначение предельных скоб и чем отличается скоба ПР от скобы НЕ?

1) контроль размеров отверстий; сторона ПР имеет большую длину рабочей части, чем НЕ; 2) контроль раз­меров валов; проходная сторона ПР имеет больший размер, а сторона НЕ — меньший; 3) контроль размеров отверстий;, сторона ПР имеет меньший размер, а сторона НЕ — боль­ший; 4) контроль размеров валов; проходная скоба имеет меньший размер, а непроходная — больший.

3. Охарактеризуйте прямой и косвенный методы измерения.

1) в прямом методе получают измеряемый размер,, а в

косвенном — отклонение от размера; 2) в прямом методе измерительный инструмент соприкасается (имеет кон­такт) с измеряемой деталью, а в косвенном контакт не тре­буется; 3) при прямом методе измеряется какой-то один размер, а при косвенном одновременно контролируются несколько размеров; 4) при прямом методе размер определя­ется по показаниям прибора, а при косвенном измеряются два или несколько размеров, а требуемый размер вычисля­ется по формулам или берется по таблицам.

4. Как производится отсчет при проведении штангенцир­кулем внутренних измерений (отверстий)?

1) от показаний штангенциркуля нужно отнять общую толщину обеих губок (обозначена на губках); 2) берут размер, отсчитанный по нулю нониуса; 3) к показаниям штангенциркуля прибавляют общую толщину обеих гу­бок (обозначена на их лицевой стороне); 4) берут целое число миллиметров, отсчитанное по нулю нониуса, и дроб­ную часть, отсчитанную по нониусу.

5. Какой размер номинальный для расчета проходной скобы?

1) наибольший предельный размер вала с1_тах; 2) наи­меньший предельный размер отверстия О_т)п; 3) наибольший предельный размер отверстия £>_тах; 4) наименьший пре­дельный размер вала й_тт- у-6

1. Сколько делений на большой круговой шкале (цифер­блате) индикатора часового типа и какова цена деления?

1) 10 делений, цена деления 0,1 мм; 2) 20 делений, цена деления 0,05 мм; 3) 100 делений, цена деления 0,01 мм; 4) 50 делений, цена деления 0,02 мм.

2. Каково назначение микрометрического нутромера и ка­ков его отсчет?

1) внутренние измерения (отверстий) относительным методом с отсчетом 0,01 мм; 2) внутренние измерения (от­верстий) абсолютным методом с отсчетом 0,01 мм; 3) измере­ние глубин глухих отверстий или пазов абсолютным мето­дом с отсчетом 0,01 мм; 4) измерение глубин глухих отвер­стий или пазов относительным методом с отсчетом 0,01 мм. > 3. Чему равно осевое перемещение микровинта микромет­рических инструментов за один полный оборот барабана и при повороте барабана на одно деление шкалы барабана?

1) 0,5 мм и 0,01 мм на одно деление; 2) 1,0 мм и 0,02 мм на одно деление; 3) 0,5 мм и 0,05 мм на одно деление; 4) 0,5 мм и 0,1 мм на одно деление.

4. Какие средства измерения применяют при изготовлении деталей по 12... 17-му квалитетам?

1) штангенинструменты с отсчетом 0,1 или 0,05 мм; 2) микрометрические или индикаторные инструменты с от­счетом 0,01 мм; 3) измерительные головки с установкой их по блокам плоскопараллельных мер; 4) пружинные измери­тельные головки ИГП с отсчетом 0,0005; 0,0002 и 0,0001 мм.

4. Как проверяют нулевое положение микрометрического глубиномера?

1) по точной цилиндрической установочной мере (без отверстия) или по плитке; 2) по установочной мере, имею­щей форму скобы; 3) по установочной мере в виде точного цилиндра высотой 25 и 75 мм с отверстием; 4) по лекальной линейке; измерительный стержень устанавливают на одном уровне с основанием (без просвета), при этом должно сов­падать нулевое деление барабана с продольным штрихом шкалы.

У-7

1. Перечислите основные части штангенглубиномера.

1) основание, штанга, рамка со шкалой нониуса и с лап­кой для державки разметочной и измерительной ножки, рамка микрометрической подачи, зажимы; 2) основание,

Микрометрическая головка, сменные измерительные стерж­ни, стопор; 3) основание с рамкой и шкалой нониуса, под­вижная штанга, рамка микроподачи, зажимы; 4) штанга с неподвижными губками, рамка с подвижными губками, рамка микроподачи, зажимы.

2. Каково назначение плоскопараллельных концевых мер длины (плиток)?

1) измерение наружных размеров деталей относитель­ным методом с отсчетом 0,01 мм; 2) точные измерения де­талей, поверка и настройка средств измерения, точная разметка; 3) контроль прямолинейности и плоскостности; 4) измерение внутренних размеров деталей абсолютным мето­дом с отсчетом 0,01 мм.

2. Какой метод применяют при измерениях микрометриче­скими инструментами и какой отсчет у этих инструментов?

1) абсолютный контактный с отсчетом 0,1 и 0,05 мм;

2. относительный бесконтактный с отсчетом 0,001 мм;

3. относительный контактный с отсчетом 0,01 мм; 4) абсо­лютный контактный с отсчетом 0,01 мм.

2. Каким прибором или инструментом можно определить изогнутость детали?

1) лекальной линейкой (на просвет), на поверочной пли­те или линейке — щупом, индикатором с установкой дета­ли в центрах; 2) измерением штанген- или микрометрическим инструментом; 3) микрометрическим или индикаторным глубиномером; 4) плоскопараллельными концевыми мерами длины (плитками).

2. Какой размер номинальный для расчета непроходной скобы?

1) наименьший предельный размер отверстия £>„,)„; 2) наименьший предельный размер вала й(_тш; 3) наиболь­ший предельный размер отверстия О_ггшх; 4) наибольший пре­дельный размер вала й_тах.

У-8

1. Сколько делений на барабане микрометра и какова цеаа его деления?

1) 20 делений, цена деления 0,05 мм; 2) 50 делений, це­на деления 0,01 мм; 3) 100 делений, цена деления 0,01 мм;

4. 50 делений, цена деления 0,02 мм.

1. Какие детали при контроле калибрами (пробками или скобами) являются исправимым браком?

1-) отверстия и валы, у которых калибр ПР и калибр НЕ не проходят; 2) детали, у которых калибр НЕ проходит;

3. детали, у которых и калибр ПР и калибр НЕ проходят;-

4. детали, у которых калибр ПР проходит, а калибр НЕ — нет.

   3. Каковы назначение, метод измерения и отсчет у инди­каторного нутромера?

1) измерение абсолютным методом глубины отверстий с отсчетом 0,01 мм; 2) внутренние измерения абсолютным контактным методом с отсчетом 0,01 мм; 3) измерение отно­сительным методом глубины отверстий с отсчетом 0,01 мм; 4) внутренние измерения относительным контактным ме­тодом с отсчетом 0,01 мм.

3. Если при контроле деталей проходная пробка ПР не проходит, о чем это говорит? Какой это брак — исправи­мый или неисправимый?

1) размер вала больше наибольшего предельного; брак исправимый; 2) размер отверстия больше наибольшего предельного; брак неисправимый; 3) размер отверстия мень­ше наименьшего предельного; брак исправимый; 4) размер вала меньше наименьшего предельного; брак неисправимый.

3. Как проверяют нулевое положение микрометрического нутромера и как его устанавливают на нуль?

   1. по установочной мере, имеющей форму цилиндра с отверстием; совпадение нуля шкалы барабана с продоль­ной риской проверяют по мерам 25 и 75 мм;

   2. по цилиндрической установочной мере или по соответ­ствующей плоскопараллельной мере; нуль шкалы барабана проверяют и устанавливают по продольной риске;

   3. измерительный стержень устанавливают по лекаль­ной линейке на уровне с основанием; при этом должны сов­пасть нуль нониуса и нуль шкалы;

   4. головку помещают в установочную меру, имеющую форму скобы; ослабив колпачок и поворачивая барабан, совмещают нуль барабана с продольной риской шкалы и за­крепляют.
