7. Выбор способов и средств механизации выполнения бетонных

и железобетонных работ.

В процессе выполнения работ нулевого цикла при возведении жилых и промышленных зданий зачастую приходится возводить моно­литные ленточные фундаменты, монолитные стены подвалов, перегоро­док фундаментные стенки диафрагм жесткости, монолитные ступенчатые фундаменты и ростверки свайных фундаментов. Работы по возведению таких конструкций входят при проектировании технологических карт в общий перечень работ нулевого цикла и для строительства жилых и промышленных зданий являются ведущими работами, опреде­ляющими срок возведения здания.

В состав работ по устройству монолитных конструкций входят опалубочные, арматурные работы, укладка и уплотнение бетона и уход за ним, распалубка, а также транспортные и вспомогательные работы.

Работы по возведению монолитных конструкций могут выпол­няться разными способами с использованием различных материалов, машин и механизмов.

Опалубка применяется деревянная, металлическая, комбинированная, разборно-переставная (мелкощитовая, крупнощитовая, объём­но-блочная). Укладку и транспортирование бетонной смеси в опа­лубку можно производить гравитационным методом непосредствен­но из транспортных средств с помощью лотков и виброжелобов по схеме "кран-бадья" (подавать бетон кранами в бадьях или бунке­рах); подавать по трубам с помощью стационарных бетононасосов или автобетононасосов; подавать бетонную смесь с помощью перед­вижных ленточных бетоноукладчиков.

Таким образом, состав работ и их трудоемкость зависят от принятой технологии выполнения каждого процесса, входящего в комплекс железобетонных работ, поэтому выбор и обоснование мето­дов ведения процессов входит в разработку технологической карты.

7.1. Опалубочные работы при возведении монолитных конструкций

фундаментов и подвала.

Монолитные конструкции фундаментов, ростверков и подвалов имеют, как правило, значительную толщину (порядка 0,6 м для несущих стен и не менее 0,3 м для некоторых не несущих стен и конструкций).

В целях предотвращения неравномерных осадок опалубка и леса ставятся на спланированное основание, очищенное от мусора, щепы, снега. Под стойки должны быть уложены лаги из досок толщиной не менее 50 мм перпендикулярно к бетонируемой конструкции.

При использовании щитовой опалубки типа "Монолит",

Главзапстроя и т.п.опалубку ленточных фундаментов и стен подваласобирают в следующем порядке:

Устанавливают ленточные щиты опалубки по обе стороны бетонируемой конструкции через 3-4 м. Шаг маячных щитов должен быть кратным ширине или длине применяемых щитов. Щиты унифицированы и имеют модуль 100:1,2 1,2 ; 2,4 1,2 ; 2,4  0,6 м и различные вставные и доборные элементы, а также соединительные детали в виде пальцев, клиньев и зажимов. Закрепляют маячные щиты подкосами и распорками. Подкосы имеют винтовые стяжки ( муфты ). Смежные маячные щиты соединяют стяжками, которые закрепляют клиновыми зажимами.

С помощью пружинных скоб или зазорных клиньев крепят очередные щиты, После установки нескольких щитов /общей длиной по фронту

2...3 м , на них навешивают схватки и устанавливают инвентарные подкосы, а опалубочные панели соединяют стяжками.

Опалубку ленточных фундаментов переменного сечения

(ступенчатых) собирают по двум технологическим схемам.

ПЕРВАЯ - устанавливают опалубку нижней ступени и бетонируют фундамент, а затем на затвердевший бетон ставят опалубку вто­рой ступени

ВТОРАЯ - собирают опалубку на всю высоту фундамента в следующем порядке. Устанавливают опалубку нижней ступени. На щиты нижней ступени укладывают железобетонные перемычки сечением 100 140 мм через 3...3,6 м. На перемычки наносят риски, обозначающие положение внутренней поверхности опалубки второй ступени.

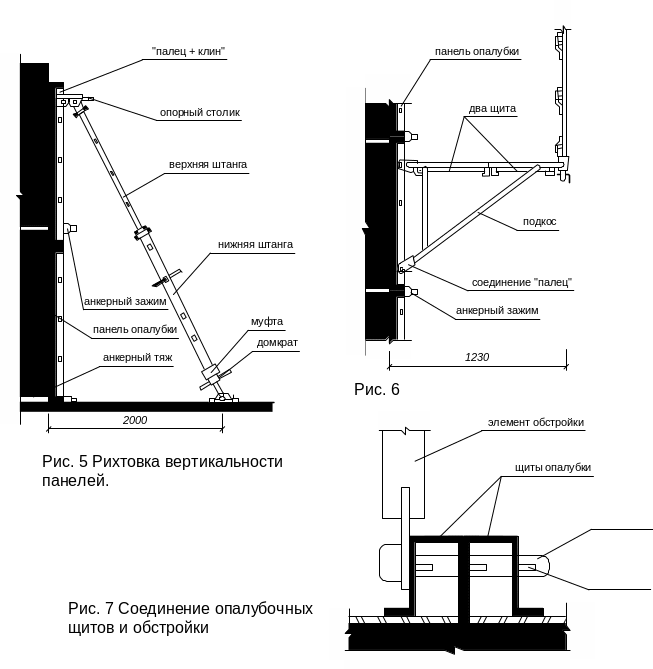

На рис. 5,6,7 даны схемы опалубки для стен (система "Главзапстрой")

У станавливают нижние схватки опалубки второй ступени, отступив от рисок на перемычках на расстояние равное толщине щита. На нижние схватки навешивают щиты второй ступени и зак­репляют их натяжными крюками. Щиты соединяют друг с другом скобами, клиньями и шпонками. Через 3...4 м устанавливают временные распорки опалубки второй ступени и закрепляют второй ряд схваток (ребер жесткости) натяжными крюками. Противоположные стенки опалубки второго яруса соединяют между собой стяжками с клиновыми зажимами.

Разбирают опалубку стен ленточных и ступенчатых фундаментов и ростверков в обратном порядке.
