Схемы воздухораспределения в помещениях.

Эффективность вентиляции помещения в большой мере зависит от взаимного расположения устройств для подачи и удаления воздуха (рис. 9.1). Из рассмотренных схем (без учёта воздействия тепловых источников, загромождения помещения мебелью или оборудованием) лучшей является схема в), а худшей – а), так как в первом случае наблюдается лучшее омывание свежим воздухом, а во втором – весьма малое пространство занято свежим воздухом. Невысокую эффективность вентиляции обеспечивают схемы, в которых приточное и вытяжное отверстия расположены у пола или у потолка.

Воздухораспределение струями.

Струёй называют поток жидкости или газа с конечными поперечными размерами (рис. 9.2).

В технике вентиляции имеют дело со струями воздуха, истекающего в помещение, заполненное воздухом. Такие струи называю затопленными

Различают струи ламинарные и турбулентные, изотермические (с одинаковой температурой во всём её объёме и равной температуре окружающего воздуха) и неизотермические (с разными температурами воздуха в объёме), свободные (при истечении в достаточно большое пространство) и несвободные или стеснённые. Приточные вентиляционные струи всегда турбулентны. Для вентилирования помещений в подавляющем большинстве случаев применяются неизотермические струи. Вентиляционные приточные струи обычно развиваются в помещениях ограниченных размеров и могут испытывать влияние ограждающих конструкций.

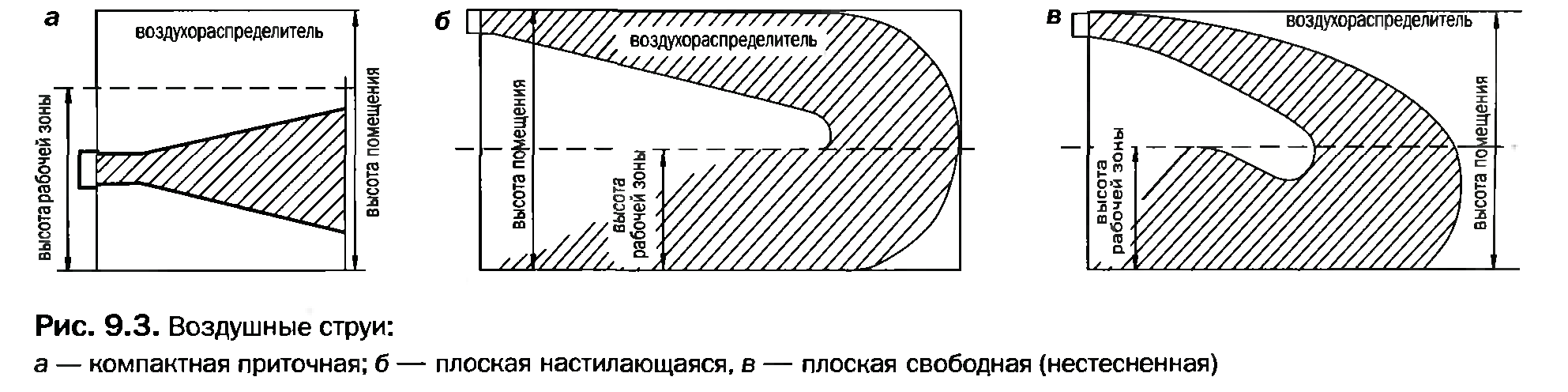

Геометрические формы воздушных струй приведены на рисунке 9.3.

9.3 Организация теплообмена в помещениях. Общие замечания.

Здания (как сложная архитектурно-конструктивная система) характеризуются тепловым режимом, обусловленным различными по физической сущности процессами поглощения теплоты.

Под действием разности температур наружного и внутреннего воздуха и солнечной радиации помещение через ограждающие конструкции в зимнее время теряет, а в летнее получает теплоту.

Гравитационные силы, действие ветра и вентиляция создают перепады давления, которые приводят к перетеканию воздуха между сообщающимися помещениями и к его фильтрации через поры ограждений и неплотности.

Атмосферные осадки, влаговыделение в помещениях, разность влажности внутреннего и наружного воздуха приводят к влагообмену через ограждение, под влиянием которого возможно увлажнение материалов и ухудшение их теплозащиты. Тепловая обстановка в помещениях (их микроклимат) определяется тепловым режимом здания, обусловленным воздействием всех выше перечисленных факторов и процессов.

Тепловой режим в помещениях организуется за счёт правильного выбора системы отопления и нагревательных приборов.

9.4 Особенности и области применения систем создания микроклимата в помещениях. Назначение систем кондиционирования микроклимата в помещениях.

Требуемый микроклимат в помещении создается следующими системами инженерного оборудования зданий: отопления, вентиляции и кондиционирования воздуха.

Системы отопления предназначены для создания и поддержания в холодный период года требуемой температуры воздуха в помещении, т.е. для обеспечения теплового режима здания в соответствии с нормами.

В тесной связи с тепловым режимом помещений находится воздушный режим, под которым понимают процесс обмена воздухом между помещениями и наружным воздухом.

Системы вентиляции предназначены для удаления из помещения загрязнённого воздуха и подачи в помещение чистого воздуха. При этом расчетная температура внутреннего воздуха не должна изменяться. Система вентиляции состоит из устройств для нагревания, увлажнения и осушения приточного воздуха.

Системы кондиционирования воздуха служат для создания и поддержания на определенном уровне улучшенных параметров микроклимата помещения, т.е. заданных параметров воздуха: температуры, влажности и чистоты при допустимой скорости движения воздуха в помещении независимо от изменяющихся наружных метеорологических условий и переменных во времени вредных выделений в помещениях. Они состоят из устройств термовлажностной обработки воздуха, очистки его от пыли, биологических загрязнений и запахов, перемещения и распределения воздуха в помещении, автоматического управления оборудованием и аппаратурой.
