Сегментация

Под сегментацией (segmentation) понимается процесс разделения одного коллизионного домена на два или более, как показано на рис. 3. Мосты и коммутаторы второго (канального) уровня можно использовать для сегментации сети с логической шинной топологией и для соз­дания разделенных коллизионных доменов. В результате увеличивается доступная полоса про­пускания для отдельных станций. Вся сеть с шинной топологией по-прежнему представляет со­бой широковещательный домен, поскольку мосты и коммутаторы пересылают широковеща­тельные пакеты, хотя и не распространяют коллизии (рис. 3).

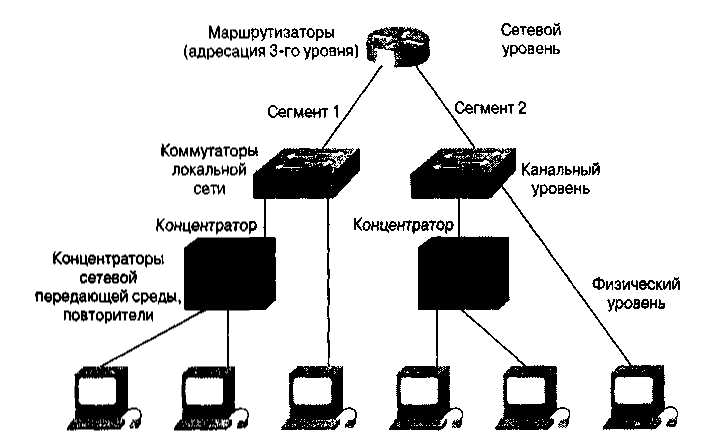

Рисунок 3 - Для сегментации сети используются маршрутизаторы и коммутаторы

Все широковещательные рассылки от любого хоста видны остальным хостам в том же ши­роковещательном домене, что необходимо для обеспечения возможности установления соеди­нения. Расширяемость широкополосного домена зависит от общего потока данных, а расширяе­мость широковещательного домена — от общего широковещательного потока. Важно помнить, что мосты и коммутаторы пересылают широковещательный (ff-ff-ff-ff-ff) поток, в то время как маршрутизаторы обычно этого не делают.

Широкополосный и широковещательный домены

Под широкополосным доменом понимаются все устройства, связанные с одним портом моста или коммутатора. В случае Ethernet-коммутатора широкополосный домен называется также коллизионным доменом. Коммутатор может создать по одному широкополосному до­мену на каждом порте. Как показано на рис. 4.4, все рабочие станции одного широкополосного домена конкурируют за полосу пропускания своей локальной сети. Весь поток данных с любого хоста широкополосного домена виден всем остальным хостам. В коллизионном домене сети Ethernet, две станции могут начать передачу одновременно, что вызывает коллизию.

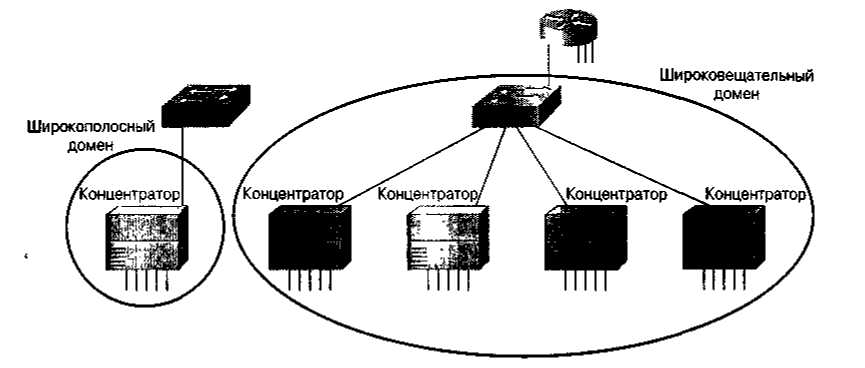

Рис. 4.4. Коллизионный домен имеет общую полосу пропускания, а широковещательный домен виден всей подсети

Методология проектирования сети

Чтобы локальная сеть была эффективной и удовлетворяла потребностям пользователей, она должна быть спроектирована и реализована в результате тщательно спланированной последова­тельности действий, включающих следующее.

1. Сбор требований и ожиданий пользователей.

2. Анализ собранных требований.

3. Проектирование структуры 1-го, 2-го и 3-го уровней локальной сети (т. е. топологии се­ ти).

4. Документирование логической и физической реализации сети.

Эти действия описываются в приведенных ниже разделах.

Сбор требований

На первом этапе проектирования сети следует собрать данные о структуре организации. Эта информация должна включать в себя данные об истории и текущем состоянии организации, о планируемом росте, о методах управления, офисных системах, а также мнения членов персона­ла, которые будут использовать локальную сеть. Необходимо ответить на следующие вопросы: кто будет пользователем локальной сети? Каков уровень его навыков, и как он относится к ком­пьютерам и компьютерным приложениям?

Ответы на эти и подобные вопросы помогут определить требования к дополнительному обу­чению и количество специалистов, необходимое для поддержки данной локальной сети.

В идеальном случае процесс сбора информации помогает определить и прояснить проблемы, стоящие перед проектировщиком. Следует также определить, существуют ли в организации уже установленные правила. Объявлены ли какие-либо данные как критичные? Объявлены ли какие-либо операции как критичные? (Критичные данные и операции рассматриваются в качестве ключевых для бизнеса, а доступ к ним является критически важным для ежедневно выполняе­мых дел.) Какие протоколы можно использовать в сети? Существуют ли ограничения на типы рабочих станций?

Далее следует определить, кто в данной организации обладает полномочиями на установле­ние адресации, назначение имен, на установку конфигурации и планирование топологии. В не­которых компаниях имеется центральный департамент управления информационными сис­темами (УИС) (Management Information Systems, MIS), который отвечает за решение этих во­просов. В других компаниях департамент УИС очень мал и поэтому полномочия передаются от­делам. При этом также следует уделить особое внимание оценке ресурсов предприятия и имею­щихся ограничений. Ресурсы организации, которые могут повлиять на реализацию новой ло­кальной сети, подразделяются на две основные категории: компьютерное программное и аппа­ратное обеспечение и человеческие ресурсы. Нужно документально зафиксировать существую­щее программное и аппаратное обеспечение организации и то, которое потребуется в будущем. Каким образом в настоящее время эти ресурсы связаны и предоставляются ли они для совмест­ного доступа? Какими финансовыми ресурсами обладает данная организация? Ответ на эти во­просы поможет оценить издержки и рассчитать бюджет локальной сети. Проектировщику сле­дует также убедиться в правильном понимании им того, насколько эффективны сети, уже суще­ствующие на предприятии.
