Міністерство освіти і науки України

Національний університет водного господарства та природокористування

Кафедра промислового, цивільного будівництва та інженерних споруд

Розрахунково-графічна робота

з дисципліни «Організація будівництва»

на тему:

«Побудова сіткового графіка виконання робіт»

Студента 4 курсу МБГ-41 групи

Напряму підготовки 6.060101 «Будівництво»

Спеціальності «Міське будівництво та господарство»

Черначук Р.О.

Керівник Алексієвець І. І.

Національна шкала _____________________

Кількість балів:________Оцінка: ECTS ____

м. Рівне - 2013 рік

ЗМІСТ

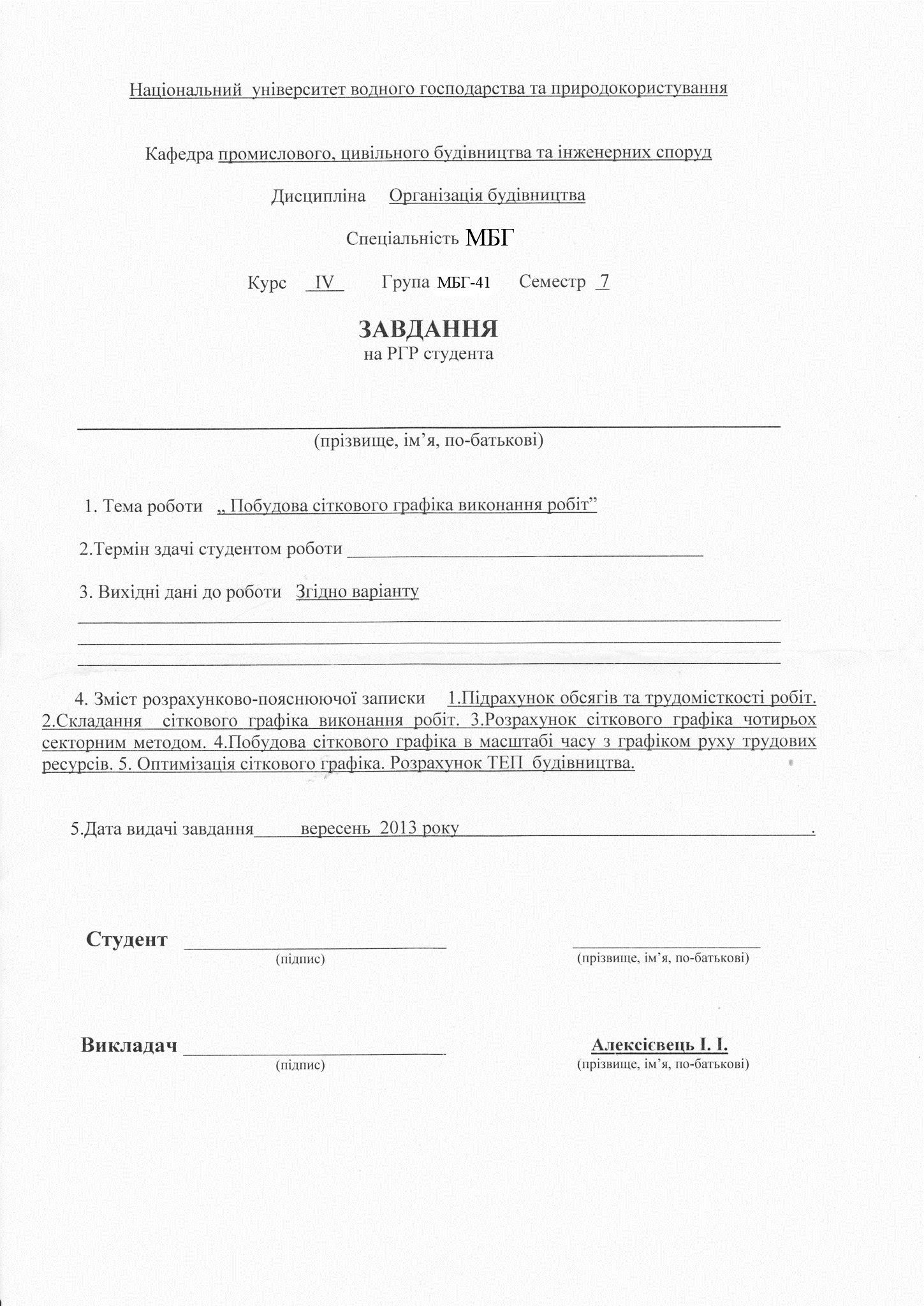

1. Завдання………………………………………………………………………….3

2. Вихідні дані……………………………………………………………………....4

3. Обсяги будівельно-монтажних робіт…………………………………………..5

4. Підрахунок трудомісткості робіт по об’єкту…………………………………6

5. Картка-визначник робіт і ресурсів сіткового графіка …………………………7

6. Схема сіткового графіку будівництва…………………………………………9

7. Сітковий графік будівництва ……………………………………………………10

8. Сітковий графік в масштабі часу та графік руху трудових ресурсів………11

9. Техніко-економічні показники………………………………………………….12

10. Література ……………………………………………………………………….13

1. Вихідні дані (5 варіант)

№ варіанту будівлі	Найменування будівлі (об’єкта)	№ схеми плану будівлі, конструкція фундаментів	Повздовжні прольоти
			Схема розрізу	Прольот ℓ1	Крок середніх колон α1	Крок крокв’яних конструкцій
		Конструкція каркасу (ЗБК, МК)	Висота по-верху, Н1 (м)	Кількість прольотів, n1	Кількість кроків колон К1	Кількість поверхів
20	Будівля крупно сортного стану	І – м. МК	б-б 14,4	30 3	12 15	6 1

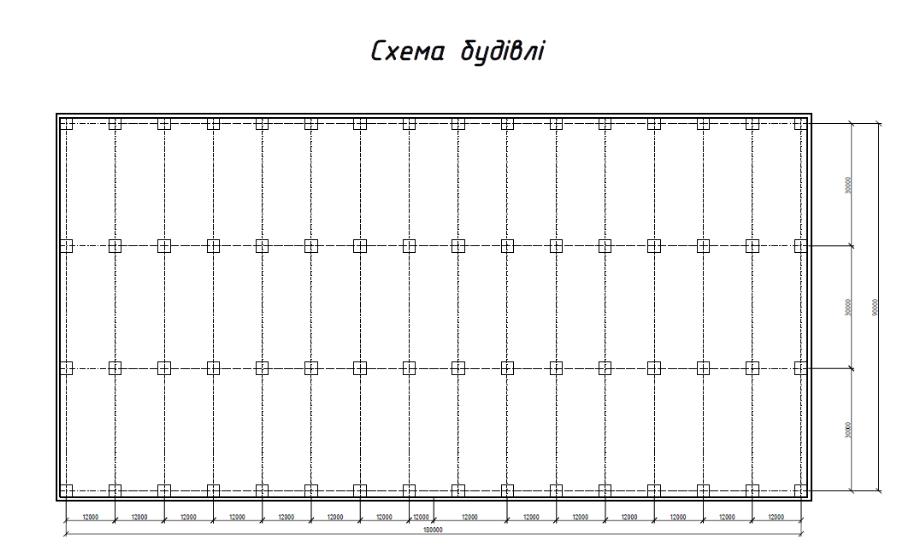

Рис.1.1. Схема промислової будівлі

2. Обсяги будівельно-монтажних робіт

№ п/п	Назва робіт	Одиниці вимірювання	Формула підрахунку	Загальний об’єм робіт
1	2	3	4	5
1	Зрізка родючого шару грунту товщиною 0.25 м	1000 м2	V1=(A+40)*(B+40)*0,25	7,150
2	Розробка грунту в екскаватором у котлованах	1000 м3	V2=121,1*32+84,7*32	6,586
3	Ручна доробка грунту в траншеї	100 м3	V3=0,51*32+0,36*32	0,279
4	Влаштування підготовки під фундамент	100 м3	V4=1,01*32+0,72*32	0,554
5	Влаштування фундаменту	100 шт	V5=9,6*32+8,6*32	5,824
6	Влаштування гідроізоляції фундаментів	100 м2	V6= 16,8*32+15,1*32	10,208
7	Монтаж фундаментних балок	100 шт	-	0,54
8	Монтаж колон	1 т,конст	V8= 3,2*32+4,6*32	249
9	Зворотня засипка грунту	1000 м3	V9=V2- V5=6,174-0,546	6,004
