Таблица 11.5. Представление результатов АПО для схемы управления

С двумя кнопками

Компонент	Наименование отказа, инци­дент	Генерируемые последствия	Потенциальное ЧП	Предупредитель­ные меры
Участок цепи — линия 11'	Короткое за­мыкание между точками 11'	Включение катушки реле, случайный пуск машины "	Несчастный случай	Инструктаж персонала
Кнопка толь­ко А1 или толь­ко А2	Случайное нажатие (инци­дент)	Без немед­ленных послед­ствий	Без немед­ленных послед­ствий; снижа­ется уровень безопасности	Определить частоту инци­дента
Контакты только 2?, или только В2	Случайное замыкание вследствие ме­ханического повреждения	То же	То же	Определить частоту отказа
Участок цепи — линия 22'	Обрыв про­вода	Нельзя вклю­чить машину	Без немед­ленных послед­ствий	Не требуется

Проведение АОДП возможно только после детального изучения рабочих функций всех компонентов рассматриваемой технической системы. На работу системы оказывает влияние человеческий фак­тор, например возможность совершения оператором ошибки. Поэто­му желательно все потенциальные инциденты — «отказы операто­ров» — вводить в содержание дерева причин. Дерево отражает стати­ческий характер событий. Построением нескольких деревьев можно отразить их динамику, т. е. развитие событий во времени.

Таблица 11.6. Элементы и символы, используемые для построения дерева причин потенциального ЧП

№ п/п

Элемент и его символ

Комментарий

1

Вход I

о

Элементы «Вход» обозначают соот­ветствующие ЧП

Элемент НЕ представляет отрицание. Если на входе / = 0, то выход R = 1, и на­оборот

Е	0	1
R	1	0

Элемент ИЛИ

i е=е₁+е₂

Элемент ИЛИ может иметь любое число входов. Здесь показано два: е_х и е₂

>1

\ех №

El	0	1	0	1
Ei	0	0	1	1
Е	0	1	1	1

Элемент И Е=е_х*е₂

Элемент И может иметь любое число входов. Здесь показано два: е_{ и е₂

\Ех \Ег

Ei	0	1	0	1
Е2	0	0	1	1
Е	0	0	0	1

Ремарка

Элемент служит для описания входа, выхода, логических связей

Перенос входа а,б

Элемент говорит о том, что построе­ние графа будет продолжено в другом месте

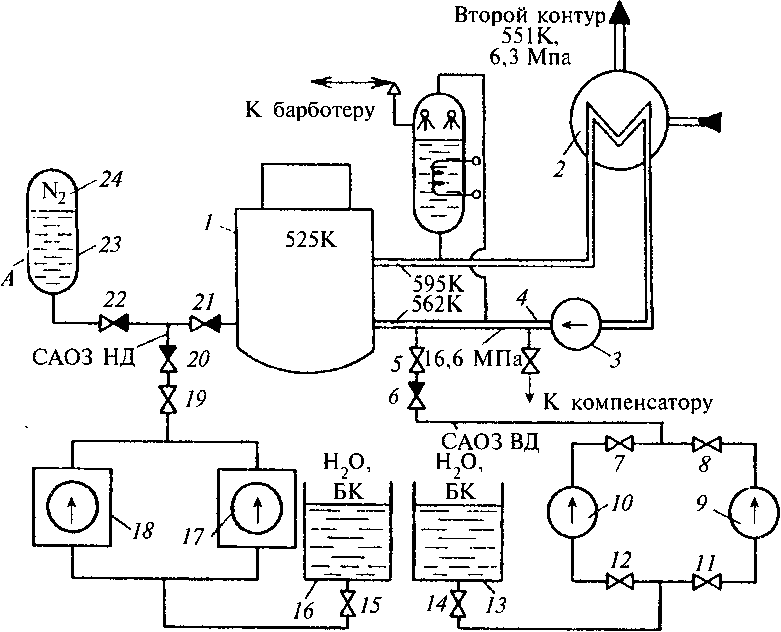

Рис. 11.9. Примерная схема — вариант аварийного охлаждения зоны ядерной энергетической установки

Рассмотрим пример. Допустим, что ядерная энергетическая установка (ЯЭУ) включает первый контур (рис. 11.9), состоящий из реактора 7, парогенератора 2, глав­ного циркуляционного насоса (ГЦН) 3 и главных циркуляционных трубопроводов 4, заполненных теплоносителем — водой (в процессе работы реактора вода получает вы­сокую наведенную радиоактивность). В парогенераторе вода охлаждается и, отдав теп­лоту теплоносителю второго контура, возвращается ГЦН в реактор для охлаждения твэлов. Перегрев оболочек твэлов и их разрушение можно рассматривать как катастро­фу. Поэтому все ЯЭУ снабжены системами аварийного охлаждения активной зоны ре­актора — САОЗ, которые обеспечивают отвод теплоты из активной зоны в случае раз­герметизации циркуляционного контура и потери теплоносителя. САОЗ включает на­сосы низкого (ННД) 17и 18и высокого (НВД) 9и /^давления, гидроаккумулятор (ГА) 23, в котором вода находится под давлением азота 24, и баки запаса воды и раствора борной кислоты 13 и 16. Условно примем следующий порядок работы САОЗ при боль­шой разгерметизации циркуляционного контура: сначала работает САОЗ высокого давления (ВД), состоящая из НВД и необходимой арматуры, затем работает САОЗ низ­кого давления (НД) — ГА и ННД. В процессе эксплуатации ЯЭУ при возникновении «малых» течей допускается временная работа без аварийной остановки; при этом про­исходит автоматическая компенсация теплоносителя (работают компенсаторы, барбо- |тер) или принимаются другие срочные меры к локализации течи и устранению загряз­нений помещения радиоактивностью.
