4.7. Порядок набора формулы



Рассмотрим на примере формулы:





порядок ее набора.



1. Для создания новой формулы установите курсор в то место, куда хотите вставить формулу и выберите команду Вставка  Объект вкладке Создание в списке Тип объектавыберите Microsoft Equation 3.0. Щелкните ОК. На экране отобразиться панель инструментов и текстовое окно Equation Editor. Каждая кнопка на панели представляет собой определенную категорию математических символов (рис. 2).

2. Из списка шаблонов Греческие буквы (прописные) выберите букву  (рис. 6).



Рис. 6. Греческие буквы (прописные)

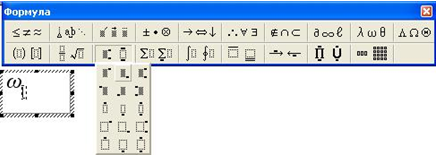

3. Откройте шаблоны Верхних и нижних индексов. Из списка шаблонов выберите шаблон Нижний индекс (см. название шаблона в строке состояния). Справа внизу от буквы появится пунктирный прямоугольник (рис. 7). Наберите в нем индекс .



Рис. 7. Шаблоны верхних и нижних индексов



Сейчас формула состоит из двух частей. Попробуйте перемещаться по ним стрелками курсора вправо и влево. Вы увидите, как курсор проходит по всем шаблонам формулы и меняет размер.

4. Поставьте курсор в конец формулы (после индекса  нажмите стрелку вправо еще раз, убедитесь, что по высоте курсор соответствует высоте формулы, а не высоте нижнего индекса).

Для вставки пробела нажмите комбинацию клавиш [Shift]+[Ctrl]+[пробел]

Напечатайте знак равенства.

После знака равенства напечатайте пробел.

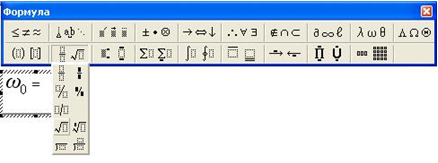

5. Откройте список Шаблонов дробей и радикалов (щелкните по этой кнопке панели инструментов). Выберите шаблон Квадратный корень (рис. 8). Еще раз откройте списокШаблонов дробей и радикалов. Выберите шаблон Вертикальная дробь.



Рис. 8. Шаблоны дробей и радикалов



Установите курсор в числителе дроби и напечатайте k, а в знаменателе дроби наберите m(если надо перемещаться по формуле, пользуйтесь стрелками курсора). Для выхода из режима редактирования формулы выражения щелкните в любой части документа вне поля введения формулы.



Запомните: Движение по "элементам формулы" выполняется с помощью клавиш курсора. Размер курсора указывает, в каком именно элементе вы находитесь (в индексе, на основном уровне формулы и др.).



По окончании редактирования можно изменять размеры формулы и обтекание текста вокруг нее так же, как и для любого графического объекта.

Чтобы изменить стиль обтекания, щелкните правой кнопкой формулу и выберите Формат объекта.



Рис. 9. Контекстное меню объекта Формула



В открывшемся диалоговом окне перейдите на вкладку Положение.





Рис. 10. Формат объекта



Укажите нужный стиль обтекания текста.

Щелкните ОК.
