4.4. Шаблон формулы. Панель инструментов редактора формул



Шаблон формулы  это элемент формулы, содержащий постоянную и изменяемую части.



Например, в шаблоне интеграла постоянная часть  знак интеграла, а изменяемые части пределы интегрирования и подынтегральное выражение. Пустые изменяемые части шаблонов на экране обводятся пунктирной рамкой. Внутрь изменяемой части можно поместить любое количество других шаблонов. Постоянная часть шаблона автоматически масштабируется так, чтобы соответствовать размеру изменяемых частей.

Все шаблоны разделены на несколько групп. Списки шаблонов каждой группы вызываются кнопками панели инструментов редактора формул.

С помощью шаблонов панели инструментов выполняется вставка в формулу знаков ряда математических операций, задание символов интегралов, сумм, произведений. Кроме того, шаблоны позволяют задать форму математического выражения (дроби, степени, индекса, матрицы и т. п.) для последующего ввода математических символов в заготовку, полученную с помощью шаблонов. Вставка шаблонов выполняется аналог вставке математических символов.

В таблице 1 представлено описание всех кнопок панели инструментов редактора формул. В верхнем ряду панели инструментов редактора формул расположены кнопки для вставки в формулу математических символов, большая часть которых недоступна в стандартном шрифтеSymbol. На рис. 2 показан список шаблонов, открытый по нажатию кнопки Греческие буквы (прописные). В нижнем ряду панели инструментов редактора формул расположены кнопки, предназначенные для вставки шаблонов или структур. Многие шаблоны содержат специальные поля, предназначенные для ввода текста и вставки символов. В редакторе формул имеется около 120 шаблонов, сгруппированных в палитры. Шаблоны можно вкладывать oдин в другой для построения сложных многоступенчатых формул.

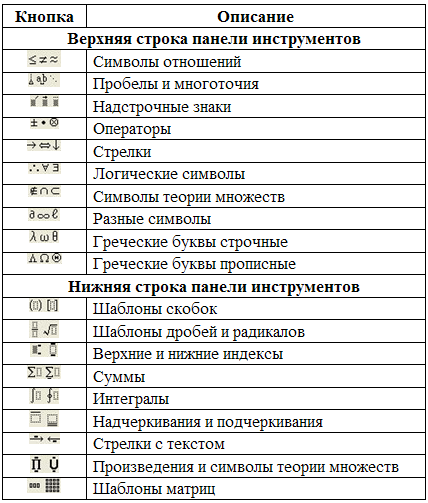

Таблица 1. Кнопки панели инструментов редактора формул





Размер и внешний вид курсора указывают на местоположение набираемого текста или вставляемого символа. При наборе символов формулы курсор ввода имеет форму знаков или  Вводимый в формулу символ размешается справа или слева от вертикальной черты и над горизонтальной линией курсора ввода.

4.5. Редактирование формул



Запись и редактирование формул



При записи и редактировании формулы ввод очередного знака в ее конец может выполняться в основную линию ввода  место вводимого символа автоматически помечается слотом (прямоугольником с пунктирной линией). При необходимости ввести символ суммы, интеграла, произведения или другой сложной формульной конструкции (например, переменной с верхним и/или нижним индексом) следует выбрать с помощью мыши соответствующий значок в подходящей палитре шаблонов.

Заготовки, получаемые с помощью шаблонов, можно вставлять в середину слота. Таким образом, создаются многоступенчатые формулы.

Редактирование существующей формулы чаще всего связано с удалением отдельных ее элементов и вводом новых с помощью редактора формул.

Внутри формулы курсор перемещается с помощью навигационных клавиш или клавиши [Tab].



Выделение элементов формулы



Выделение большинства элементов происходит так же, как в других приложениях Windows. В редакторе формул существуют также дополнительные способы выделения полей, матриц и символов, вставленных вместе с шаблонами, таких как надсимвольные элементы, символы суммирования и раздвигающиеся скобки.



Чтобы выделить область в формуле поместите указатель в начале области, нажмите кнопку мыши и переместите указатель в конец области, а затем отпустите кнопку мыши. Если нужное выражение частично находится за границей окна, поместите указатель на край окна. Чтобы расширить выделение, воспользуйтесь клавишами стрелок, удерживая нажатой клавишуSHIFT.

Чтобы выделить символ в шаблоне нажмите клавишу CTRL. Когда указатель примет вид стрелки, выделите нужный символ.

Чтобы выделить содержимое поля  дважды щелкните внутри поля. Чтобы выделить матрицу, переместите указатель мыши, удерживая кнопку мыши.

Чтобы выделить всю формулу выберите команду Правка  Выделить все или дважды щелкнуть главное (внешнее) поле.



Для увеличения выделенного фрагмента формулы нажимаются клавиши со стрелками при нажатой клавише [Shift].



Изменение размера и размещение формулы



Изменение размера формулы выполняется прямо в основном окне документа Word после предварительного выделения ее щелчком мыши.



Изменение размера формулы

1. Щелчком мыши выделить формулу.

2. Поместить указатель мыши в поле одного из маркеров выделяющего контура и перетащить его до получения нужного размера.



Удаление элемента формул



Удаление символа или буквы слева от курсора

Нажать клавишу BACKSPACE.



Удаление символа или буквы справа от курсора

Нажать клавишу DELETE.



Удаление содержимого поля

1. Выделить содержимое поля.

2. Нажать клавишу DELETE.



Удаление поля

1. Если поле не пустое, следует сначала удалить его содержимое.

2. Выделить поле.

3. Выбрать команду Очистить в меню Правка.



Некоторые поля можно удалить только вместе с содержащими их шаблонами. Например, нельзя удалить подинтегральное выражение, не удалив сам интеграл.



Удаление шаблона

1. Выделить символ шаблона и его поля.

2. Нажать клавишу DELETE.



Удаление выделенного фрагмента

Нажать клавишу DELETE или выбрать команду Очистить в меню Правка, либо начать ввод новых символов поверх выделенного фрагмента.



Отмена удаления

Сразу же после удаления элемента выбрать команду Правка  Отменить ввод.



Запуск редактора формул для корректировки имеющейся формулы выполняется двойным щелчком мыши в поле формулы. Завершение и редактирование или записи формулы выполняется щелчком мыши за пределами рамки для ввода формулы.
