4.1. Создание простых формул с помощью таблицы символов



Если требуется набрать не очень сложное математическое выражение, которое содержит греческие и математические символы, но располагается в одной строке (т. е. в нем нет дробей, интегралов и других многоуровневых элементов формул), то можно использовать таблицу символов (она вызывается командой Вставка  Символ) и оформление символов в виде нижнего и верхнего индекса с помощью кнопки   или команды Формат  Шрифт подстрочный (надстрочный). Таким образом можно набрать, например, выражение.

В диалоговом окне с таблицей символов есть список шрифтов. Для вставки греческих букв и математических символов в этом списке должен быть выбран шрифт Symbol (рис. 1). Для вставки символа в позицию курсора надо выбрать его в таблице символов и нажать кнопкуВставить нижней части окна.



Рис. 1. Вставка символа

4.2. Использование Microsoft Equation Editor



В комплект поставки MS Word входит программа Microsoft Equation  Редактор Формул. Он позволяет вставлять в документ математические формулы, включающие знаки операций, выражения, дроби, степени, интегралы и т. п. При записи формулы применяется автоматическое применение соответствующих стилей для различных ее компонентов (уменьшенный размер шрифта для показателей степени, курсив для переменных и т. п.) в соответствии с правилами записи математических выражений. Изменять форматирование можно и в процессе работы. Формула, созданная в Microsoft Equation, является "объектом", который занимает в документе прямоугольную область и может располагаться либо поверх текста, либо внутри текста. Рекомендуется установить более функциональное приложениеMathType, которое может быть также встроено в Word, для более быстрого ввода формул и больших возможностей (рис. 2).

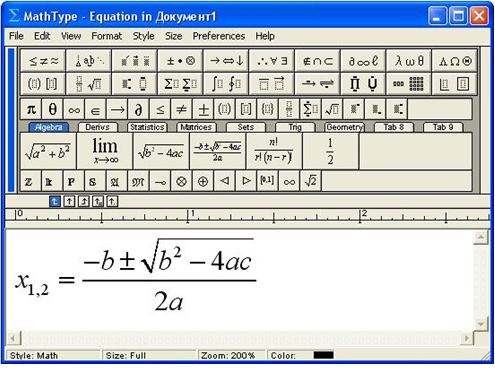

Рис. 2. Редактор формул MathType



Редактор формул

Для создания новой формулы выберите команду Вставка  Объект. В диалоговом окне (рис. 3) в списке объектов с помощью вертикальной полосы прокрутки выберите MicrosoftEquation 3.0 и нажмите кнопку ОК.

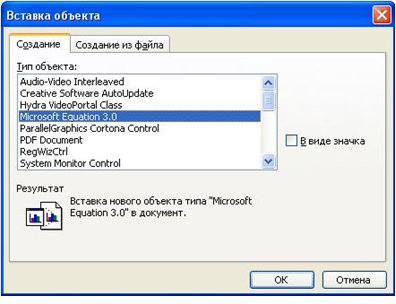

Рис. 3. Диалоговое окно Вставка объекта



Примечание: Microsoft Equation Editor устанавливается только при выборочной или полной установкеMicrosoft Office. Если Microsoft Equation Editor недоступен в диалоговом окне Вставка объекта. Вам придется изменить установку Microsoft Office.



После этого в позиции курсора появляется широкая штриховая рамка, строка меню Wordзаменяется строкой меню Редактора формул, и на экране появляется панель инструментовФормула (рис. 4), где в верхнем ряду расположены кнопки для вставки в формулу математических символов, а в нижнем ряду расположены кнопки, предназначенные для вставки шаблонов или структур; включающих символы типа дробей, радикалов, с интегралов, произведений, матриц или различных скобок. В рабочей области Word прямоугольником выделена область объекта (при необходимости она будет автоматически увеличиваться) и панель инструментов Редактора формул, включающая две строки кнопок: доступа к палитрам символов и доступа к палитрам шаблонов.

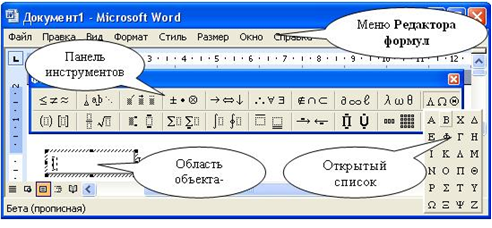

Рис. 4. Окно Word с запущенным редактором формул



В формулу с помощью клавиатуры можно ввести буквы русского и латинского алфавитов, а также знаки простейших математических операций «+», «», «/» и операций отношений «<», «>». Специфические элементы формул  дроби, интегралы, знаки сумм, матрицы и т. п. вставляются с помощью шаблонов, вынесенных на панель инструментов. В процессе написания формулы Equation Editor автоматически подбирает размер текста, устанавливает пробелы и осуществляет необходимое форматирование.
