1.Выбор электродвигателя.
1.1 Задача: выбрать тип электродвигателя.
1.2 Определение требуемой мощности электродвигателя
кВт
где
-
требуемая мощность электродвигателя,
– общий
КПД привода.
1.2.1 Определение мощности на приводном валу.
кВт
где
- окружное (тяговое) усилие
=3500 Н
V – скорость конвейера
V=1 м/с
1.2.2 Определение общего КПД привода
где
-
КПД пары подшипников качения,
=0,99
-
КПД зубчатой цилиндрической пары,
=0,96
-
КПД муфты,
=0,98

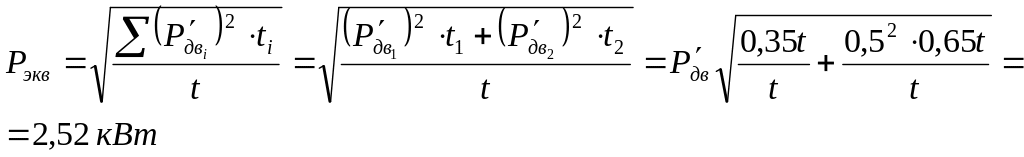

1.2.3 Определение эквивалентной мощности электродвигателя
-
мощность при i-том
режиме работы
=
-
время i-го
режима работы, час
=
=
t – общее время работы, час
1.3 Ориентировочная частота вращения электродвигателя
об/мин;
где
-
частота вращения приводного вала, об/мин
-
общее передаточное число привода
1.3.1
Определение частоты вращения приводного
вала.
об/мин
-
диаметр
шкива, мм
1.3.2 Ориентировочное общее передаточное число привода
-
передаточное число ЗЦП, по рекомендации
=3…5
(принимаем
=4)
1.4 Выбор электродвигателя
По
=2,355кВт
и
=1111.68об/мин
принимаем
электродвигатель 100S4
кВт
об/мин
Форма исполнения IM1081 на лапах

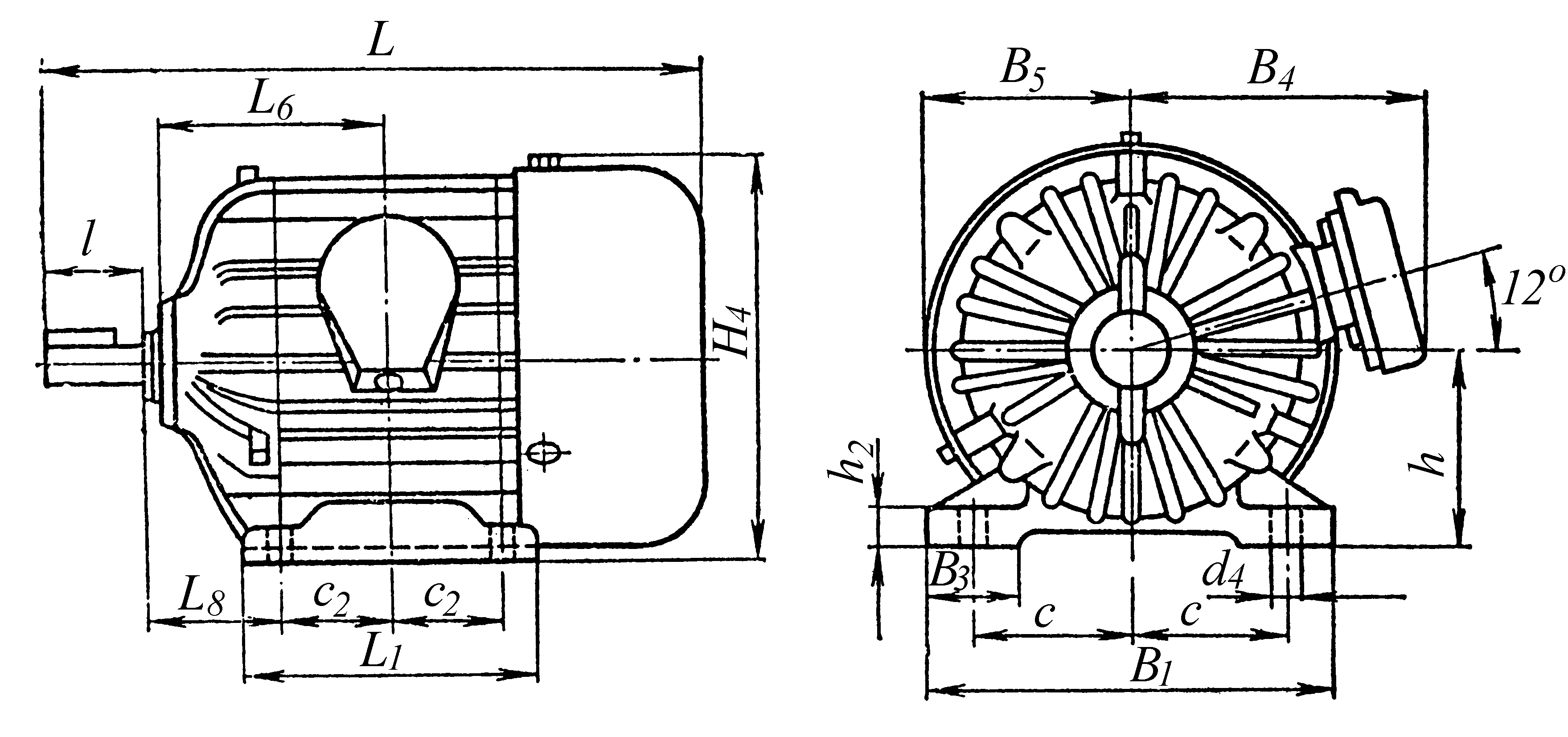

Рис. 1 Эскиз электродвигателя
Таблица 1. Размеры электродвигателя
Тип электро- |
Размеры, мм |
Масса |
|||||||||||||||||
двигателя |
B1 |
B3 |
B4 |
B5 |
b |
c |
c2 |
d |
d4 |
H4 |
h |
h2 |
L |
L1 |
L6 |
L8 |
l |
t1 |
кг |
АИР 100S4 |
243 |
48 |
185 |
122 |
8 |
95 |
57 |
28 |
12 |
266 |
112 |
14 |
374 |
162 |
124 |
70 |
60 |
31 |
35 |
2. Кинематический расчет
2.1 Уточнённое передаточное число
2.2 Определение мощности на валах привода
2.2.1 Мощность на ведущем валу
кВт
2.2.2 Мощность на промежуточном валу
кВт
2.2.3 Мощность на ведомом валу
кВт
2.2.4 Мощность на приводном валу
кВт
2.3 Определение частоты вращения валов привода
2.3.1 Частота вращения ведущего вала
об/мин
2.3.2 Частота вращения промежуточного вала
об/мин
2.3.3 Частота вращения ведомого вала
об/мин
2.3.4 Частота вращения приводного вала
об/мин
2.4 Определение крутящих моментов на валах привода

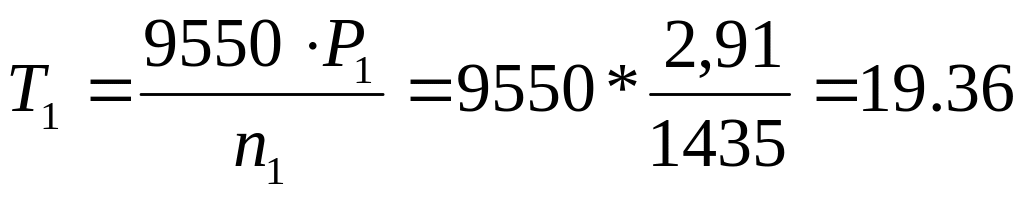

2.4.1 Крутящий момент на ведущем валу
Н•м
2.4.2 Крутящий момент на промежуточном валу
Н•м
2.4.3 Крутящий момент на ведомом валу
Н•м
2.4.4 Крутящий момент на приводном валу
Н•м
Таблица
2. Результаты расчётов
№ |
Валы |
Р, кВт |
n, об/мин |
Т, Н•м |
1 |
Ведущий |
2,91 |
1435 |
19.36 |
2 |
Промежуточный |
2,65 |
316 |
80.06 |
3 |
Ведомый |
2,65 |
69.61 |
363.56 |
4 |
Приводной |
2,57 |
69.61 |
352.59 |
