Перетекание вдоль траектории.

В качестве траектории может вступать как замкнутый, так и незамкнутый простой объект.

Для того чтобы создать перетекание вдоль траектории, надо выполнить следующие операции:

1. Создать обычную группу перетекания и объект, контур которого будет использоваться в качестве траектории.

2. Выделить группу перетекания и воспользоваться кнопкой Свойства пути, расположенной на панели свойств. В выпадающем меню выбрать команду Новый путь

3. Когда указатель примет форму толстой изогнутой стрелки, щелкнуть мышью по объекту-траектории. После этого перетекание расположиться вдоль выбранной траектории

Эффект PowerClip (Фигурная обрезка)

С помощью команды PowerClip меню Эффекты любой векторный объект или блок строчного текста можно использовать в качестве контейнера для любых других объектов. Та часть объекта, которая не поместилась в контейнере отображаться не будет

Чтобы поместить объект в контейнер, нужно выполнить следующие действия:

1. выделить объект, который должен быть помещен в контейнер (маскируемый объект) инструментом Выбор.

2. воспользоваться командой PowerClip – Поместить в контейнер… меню Эффекты.

3. когда указатель мыши примет вид толстой стрелки, щелкнуть им по тому объекту, который будет использоваться в качестве контейнера (маскирующий объект).

После этого исходный маскирующий объект будет перемещен внутрь контейнера.

Для того чтобы изменить маскирующий объект, необходимо выделить его, а затем выполнить команду PowerClip - Редактировать содержимое… меню Эффекты или вызвать команду контекстного меню.

Контейнер будет переведен в режим редактировании я содержимого, позволяющий свободно изменять параметры маскируемых объектов.

После завершения редактирования содержимого следует выполнить команду PowerClip_ Завершить редактирование.

Чтобы извлечь содержимое из контейнера, надо воспользоваться командой PowerClip- Извлечь содержимое.

использование обтравочной маски позволяет ускорить процесс макетирования, особенно в тех случаях, когда элементы макета должны иметь строго определенные размеры – достаточно создать контйнеры нужного размера, заполнить их, при этом объекты контейнеры могут иметь произвольную форму и обводку.

Печать документа. Экспорт в другие графические форматы предварительный просмотр и печать

Работа над любым проектом обычно заканчивается его распечаткой или экспортом в определенный формат файла. Законченную работу полезно просмотреть командой File(Файл) - Print Preview (Предварительный просмотр)

Предварительный просмотр и печать

Работа над любым проектом обычно заканчивается его распечаткой или экспортом в определенный формат файла. Законченную работу полезно просмотреть командой File(Файл) - Print Preview (Предварительный просмотр) -.1.

Рис. 1.  Изображение на странице рисования (Слева) и в режиме предварительного просмотра (Справа)

Здесь вы можете просмотреть проект в различных вариантах – черно белом, зеркальном, с инверсией, в удобном масштабе и др. – рис. 2.

Рис. 2.  Варианты предварительного просмотра проекта

Для печати документа выполните команду File(Файл)-Print(Печать) – рис..3.

Рис. 3.  Окно печати документа, вкладка General(Общая)

Эта вкладка аналогична вкладке печать в других приложениях. Здесь можно выбрать принтер, настроить ориентацию страницы, задать страницы для печати, в общем, все аналогично печати в MS Word. Следующая вкладка-цвет (рис. 4).

Рис. 4.  Вкладка для задания параметров цвета

По умолчанию здесь установлен переключатель Print composite (Печать совмещения). Это значит, что вы можете печатать в модели RGB или градациях серого. При установке переключателя Print separations (Печать с цветоделением) все настройки окна Color(Цвет) станут недоступны и вы вынуждены будете перейти на вкладку Composite (Цветоделение) – рис. 5. Это окно используется в полиграфии для настройки цветоделения и разрешения печати в lpi (Lines Per Inch — линий на дюйм — величина, характеризующая разрешение).

Линейное разрешение разработчики программы не очень удачно назвали здесь Screen Frequency (Частота экрана) и в русской версии так и перевели как "Частота монитора". Теперь я с удивлением вижу, что CorelDRAW при печати на принтер может настроить мой ЖК монитор на частоту 200 линий на дюйм.

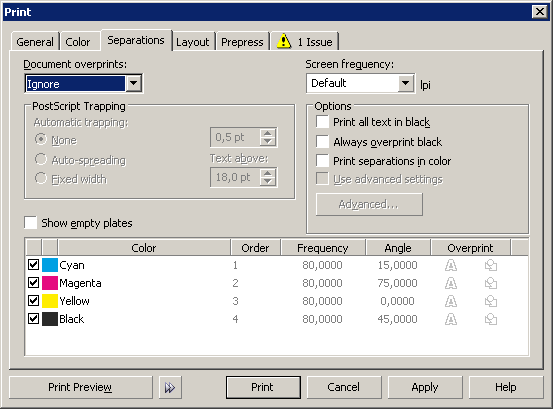

Рис. 5.  Вкладка Composite (Цветоделение)

Следующая вкладка - Layout (Макет) – рис. 6. Активировав переключатель Fit to page вы подгоните изображение в размер страницы. Положение объекта на странице можно задать любое, установив его вручную. В списке Imposition layout (Компоновка макета) можно выбрать число объектов печати на странице.

Рис. 6.  Вкладка- Layout (Макет)

На рис.7. приведена вкладка Prepress (Допечатная подготовка).

Рис.7.  Вкладка Prepress (Допечатная подготовка)

Здесь можно задать метки обреза или сгиба, метки совмещения, калибровочную шкалу и прочие важные в полиграфии данные – рис.8.

Рис. 8.  Так выглядит файл со служебными метками

Шестая (последняя) вкладка служит для определения проблем, которые могут возникнуть при печати документа – рис.9. Если вы считаете проблему несущественной – установите флажок Don’t check for this issue in the future (Больше не определять эту проблему) и печатайте.

Рис. 9.  В данном документе проблема с метками печати
