6.Аппаратная диагностика
Многосервисные маршрутизаторы серии Cisco 2800 от компании Cisco Systems рассчитаны на обеспечение голосовых сервисов и сервисов безопасности. Данная серия реализовала все преимущества модульных маршрутизаторов серий Cisco 1700, Cisco 2600, Cisco 3600 и Cisco 3700 (благодаря чему она использует до 90 модулей этих серий). Главной особенностью Cisco 2800 является их многофункциональность по предоставлению высококачественных сервисов. Равно как и маршрутизаторы младших серий, Cisco 2800 имеет аппаратную поддержку по шифрованию трафика, интегрированные DSP-слоты (digital-signal-processor) для обработки голосовых потоков, систему IPS (intrusion prevention system) и функции firewall (на базе Cisco IOS Software Firewall). Серия Cisco 2800 представлена моделями Cisco 2801, Cisco 2811, Cisco 2821 и Cisco 2851, каждая из которых рассчитана на определенные задачи в построении корпоративных сетей среднего и крупного масштаба.
В последнее время маршрутизаторы играют очень важную роль в стратегии безопасности сетей, ввиду необходимости обеспечения безопасной передачи данных по сетям общего доступа. Серия Cisco 2800, благодаря Cisco IOS Software Advanced Security Feature Set, может выполнять ряд функций по обеспечению сетевой безопасности, среди которых стоит отметить firewall, intrusion prevention, IPSec VPN, Secure Shell (SSH) 2.0 и SNMPv3, network admissions control (NAC), Voice and Video Enabled VPN (V3PN), Dynamic Multipoint VPN (DMVPN) и Easy VPN.
Cisco 2800 может легко интегрироваться в корпоративные сети среднего и крупного уровня для обеспечения сервисов IP на базе одной платформы. Так, например, решение на базе интегрированного Cisco CallManager Express (CME) обеспечивает задачу по обеспечению VoIP с использованием до 72 Cisco IP-phones (с появлением релиза Cisco IOS 12.3.11T возможно расширение до 96 телефонов).
Характеристики по производительности:
Маршрутизация пакетов:
до 120,000 пакетов/сек
до 61.44 Мбит/сек
Производительность в приложениях VPN со встроенным ускорителем шифрования:
до 150 VPN-туннелей
3DES, AES - до 50 Mbps
Производительность в приложениях VPN при установленном модуле AIM-VPN/SSL-2:
до 1500 VPN-туннелей
3DES, AES 140 – Mbps
Производительность межсетевого экрана
до 130 Mbps
Число телефонов в IP АТС CallManager Express или Survivable Remote Site Telephony
до 36 IP-телефонов
Число одновременных звонков по цифровым каналам:
до 80
Число аналоговых телефоных линий
до 28 FXS или 24 FXO
Число ящиков голосовой почты:
до 120
Интерфейсы Cisco 2811:
Встроенные интерфейсы Ethernet
2 интерфейса 10/100 FastEthernet
Дополнительные интерфейсы Ethernet:
до 2 доп. порт Ethernet при установке двух модулей HWIC-1FE
Поддержка различных WAN-подключений:
Требуется установка дополнительных модулей
Поддержка WLAN:
Требуется установка дополнительного модуля HWIC-AP-G-E или HWIC-AP-AG-E или подключение точки доступа
Слоты расширения Cisco 2811:
Слотов HWIC/VWIC/WIC/VIC: 4
Слотов PVDM (SIMM 80-PIN): 2
Слотов AIM: 2
Слотов NM (для модулей NM, NME): 1
Слотов DIMM: 2
CompactFlash Card: 1
В виду большой популярности маршрутизаторов этой серии, многие КСПД государственных предприятий построены на этом оборудовании. А это сотни и тысячи устройств, которые постепенно выходят из строя. Компаниям, выполняющим поддержку этих сетей, нужно либо менять вышедшее из строя оборудование на маршрутизаторы новой линейки Cisco 2911 или его ремонтировать. Данная статья как раз и предназначена для инженеров, которые осуществляют техническое обслуживание и ремонт маршрутизаторов Cisco 2811. Для остальных здесь также так же будет много интересной информации об основных аппаратных компонентах устройства.
************************** АППАРАТНАЯ ДИАГНОСТИКА *********************************
Перечень необходимого для диагностики оборудования:
Мультиметр – для измерения напряжения и сопротивления;
Осциллограф – для измерения быстроизменяющихся переменных периодических процессов;
Консольный кабель;
Металлическая скрепка (для проверки напряжения в контакте №6 COM-порта).
а) Извлечь модули и отсоединить все кабеля:
Модуль NME-RVPN;
Модуль HWIC-D-9ESW или иные сетевые модули;
Модуль оперативной памяти;
Флэш карту Compact Flash
PS: широкий шлейф котроллера CF/CONSOLE должен быть соединён с материнской платой.
Проверить исправность блока питания – при напряжении свыше 275V (вольт) разрушается варистор (предохранитель) блока питания и разъединяет цепь. Если он цел, то между контактами разъема 220V, будет 800Ком.

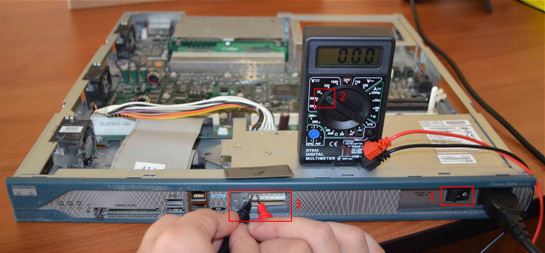

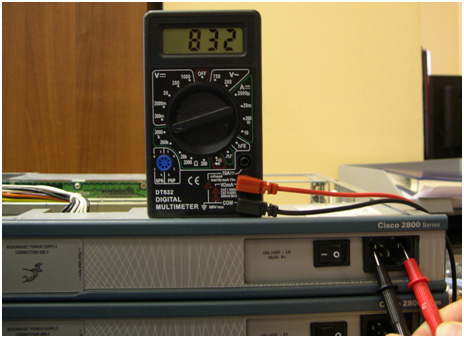

б) Алгоритм проверки варистора блока питания (проверка наличия напряжения выпрямительного моста):
Установить переключатель мультиметра на положение 2000 Ком для измерения сопротивления;
Подсоединить щупы к разъёмам блока питания;
Включите тумблер питания.

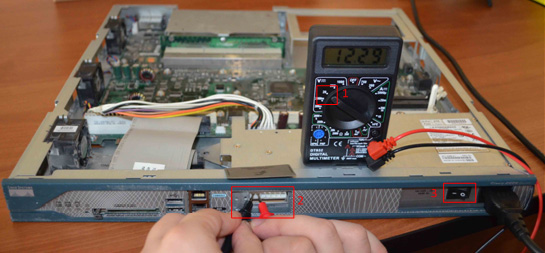

в) Алгоритм проверки блока питания (проверка исправности самого БП):
Снять заглушку на 30см левее разъема 220V и проверить мультиметром наличие 12V на крайних левых нижних контактах;
Установить тумблер мультиметра в положение 20V для измерения постоянного напряжения;
Включить тумблер питания;
В случае исправного варистора, получим около 12V на дисплее мультиметра
Произвести осмотр внешнего состояния материнской платы – крышки конденсаторов должны быть без наплывов. В случае обнаружения необходимо заменить конденсатор на «типовой» (можно купить на любом радио рынке).

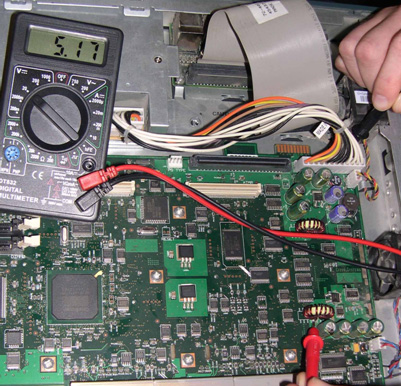

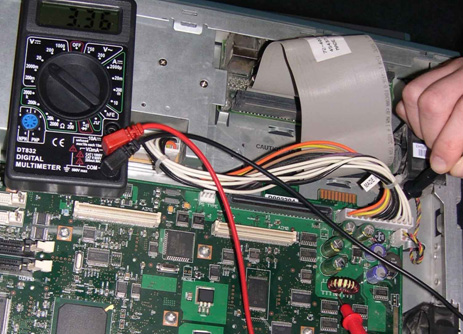

Проверить напряжение на контроллер и «переферию» – крышки конденсаторов должны быть без наплывов/вспучиваний. В случае обнаружения, необходимо заменить конденсатор на типовой (покупается на любом радио рынке).

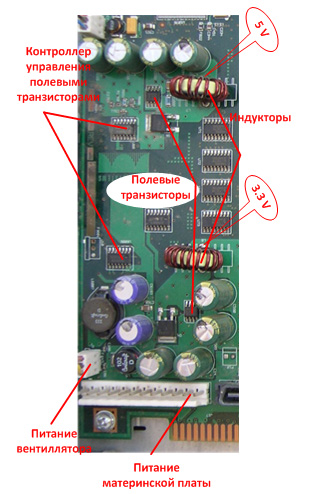

Полевой транзистор присоединяет Индуктор к 12V питанию, который нагнетает уровень напряжения до уровня 3.3V и 5V. Контроллеры управляют этим процессом. Наиболее часто выходят из строя полевые транзисторы.

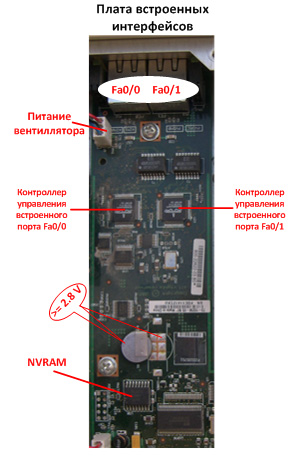

Проверить напряжения на батарейке – маршрутизатор сохраняет конфигурацию и текущее время в области памяти NVRAM, которая питается от стандартной батарейки. В случае повреждения или выхода её из строя, маршрутизатор будет всегда загружаться с пустой конфигурацией и временем по умолчанию (1 января 1993 года).
!!! Если предыдущие пункты прошли проверку, значит вероятная причина неисправности в содержимом ROM_MON, исправности модуля DRAM или CPU !!!
Для проверки модуля DRAM замените его на такой же из ZIP – для замены воспользоваться модулем DDR PC-3200 CL3-3-3, 2.5 V с микросхемами Samsung, объёмом не более 256 Мб.
Выполнить обновление ROM_MON
Если устройство со снятыми модулями и дополнительной памятью не входит в RomMon, то необходимо восстановить RomMon аппаратно, воспользовавшись средствами программирования через LPT порт:http://www.lancos.com/e2p/ponyprog2000.html

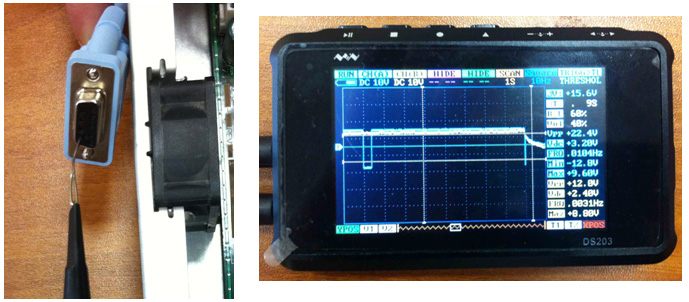

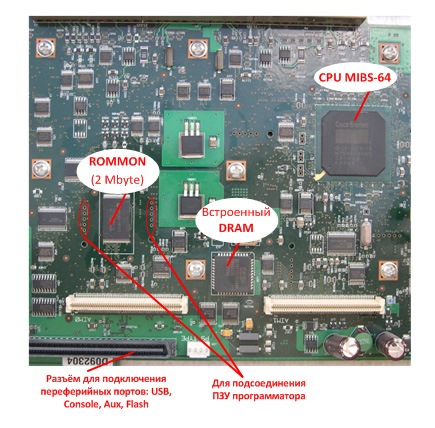

Проверить работу процессора – проверяем, что процессор запускается после подачи питания. На приведенной ниже диаграмме (эпюре), время идёт справа налево. Начало эпюра – включение питания Cisco 2811 с плавным нарастанием питания:
жёлтая линия – 12V блока питания;
голубая линия – 12V взятый с DTR (контакт №6 консольного кабеля).
Присутствие на голубой линии прямоугольного провала через две-три секунды после подачи питания показывает исправность процессоров и готовность к выходу в консольную сессию. Жёлтая линия идёт непрерывно, а провал на голубой линии происходит в момент установления контроля процессором над RS-232 портом консоли.
Для внимательных читателей (кто смог дойти до конца статьи), покажем небольшой трюк. Вы знали, что в ROM_MON есть скрытый доступ в привилегированный режим? J Этот режим используют специалисты Cisco TAC для выполнения различных аппаратных тестов. Рассмотрим процедуру входа в этот режим, а также кратко его возможности.
Прервите загрузку маршрутизатора нажатием CNTRL+BREAK и попадите в режим ROM_MON
В выводе команды «rommon 1 > cookie» необходимо скопировать первую строку и по формуле (password := (i1+...+i5) mod 2^16, где i1,i2 ..i5 – первые пять слов в выводе) вычислить пароль
cookie – этот способ для людей с математическим складом ума: 01 01 00 05 51 4d 0f 81 43 20 00 8f 00 92 00 20 00 00 00 00 00 00 00 00 4a 41 44 05 09 30 37 57 4c 02 03 00 00 00 00 00 00 ff ff ff 60 06 49 0b 18 0d ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff Или можно просто воспользоваться специальным калькулятором J http://ers.msk.ru/cgi-bin/priv.cgi
Далее набрать команду PRIV с полученным паролем (пароль уникален для каждого маршрутизатора)
Вам будет доступен полный набор команд
rommon 14 > ? addrloop walk 1 thru range of addresses alias set and display aliases command alter alter locations in memory berrscan scan range of addresses for bus errors boot boot up an external process break set/show/clear the breakpoint call call a subroutine at address with converted hex args cat concatenate files checksum checksum a block of memory clrerr clear the error log compare compare two blocks of memory confreg configuration register utility cont continue executing a downloaded image context display the context of a loaded image cookie display contents of motherboard cookie PROM in hex cpu cpu / system information and control cycles excercise the hardware with all possible cycles dev list the device table dir list files in file system dis disassemble instruction stream dnld serial download a program module dram verify DRAM dump display a block of memory echo monitor echo command errlog display the error log fdump file dump utility fill fill a block of memory flash flash services command frame print out a selected stack frame help monitor builtin command help history monitor command history ifill fill a block of memory w/incrementing pattern iomemset set IO memory percent initfs re-initialize the file system access structures jump call a subroutine at address with argc/argv launch launch a downloaded image leds check out the error LED memdebug write/read/verify scope loop meminfo main memory information memloop write or read scope loop memtest simple memory test
menu main diagnostic menu move move a block of memory repeat repeat a monitor command reset system reset rommon-pref select ROMMON set display the monitor variables showmon display currently selected ROM monitor sleep millisecond sleep command speed timed performance loop stack produce a stack trace sync write monitor environment to NVRAM sysret print out info from last system return tcal timer calibration test tftpdnld tftp image download tlbdump display the cpu TLB tlbflush flush the TLB tlbmap initialize a TLB mapping tlbpid set/display process ID number tlbphy search TLB for physical translation tlbtest test the TLB tlbscan scan for TLB exceptions tlbvir search TLB for a virtual translation tscope timer scope loop unalias unset an alias unset unset a monitor variable watchdog test watchdog rebooting of the box xmodem x/ymodem image download
Наиболее интересная и между тем простая, не требующая глубоких знаний аппаратуры, команда - menu
rommon 15 > menu
Main Diagnostic Menu a: alter diag flags b: basic utilities c: do all diags in this menu d: do group of diags in this menu e: monitor image checksum test f: internal interrupt test g: bev state test h: timer interrupt test i: size main memory j: main memory test k: aux loopback test l: aux port interrupt test x: return to previous menu
Diagnostic Menu item > c Primary monitor image checksum test completed, ... 0 errors internal interrupt test completed, ... 0 errors bev state test completed, ... 0 errors size main memory test completed, ... 0 errors, found 512 MB ...
Если вы знаете дополнительные возможности ROM_MON или иные скрытые команды Cisco IOS сообщайте, разместим их на сайте.
В заключение статьи приводим полную характеристику маршрутизатора Cisco 2811:
Сравнительная таблица маршрутизаторов серии Cisco 2800:
Характеристики |
Cisco 2801 |
Cisco 2811 |
Cisco 2821 |
Cisco 2851 |
|
Product Architecture |
|||||
DRAM |
Default: 128 MB Max: 384 MB |
Default: 256 MB Max: 760 MB |
Default: 256 MB Max: 1 GB |
||
Compact Flashtd> |
Default: 64 MB Max: 128MB |
Default: 64 MB Max: 256 MB |
|||
Порт USB 1.1 |
1 |
2 |
|||
Порты Ethernet |
2 порта 10/100BaseT |
2 порта 10/100/1000BaseT |
|||
Слоты AIM |
2 |
||||
Поддержка интерфейсных карт |
4 слота: 2 поддерживают HWIC, WIC, VIC и VWIC, 1 поддерживает WIC, VIC и VWIC, 1 поддерживает VIC и VWIC |
4 слота (каждый слот поддерживает любой HWIC, WIC, VIC и VWIC-модули) |
|||
Наличие сетевых слотов |
- |
1 слот (NM/NME типы) |
1 слот (NM, NME и NME-X типы) |
1 слот (NM, NME, NME-X, NMD и NME-XD типы) |
|
Голосовые слоты расширения |
0 |
1 |
|||
PVDM слоты |
2 |
3 |
|||
Аппаратная поддержка шифрования |
DES, 3DES, AES 128, AES 192 и AES 256 |
||||
Optional integrated in-line power (PoE) |
Yes, requires AC-IP power supply |
||||
Console port |
1 порт (up to 115.2 kbps) |
||||
Auxiliary port |
1 порт (up to 115.2 kbps) |
||||
Minimum Cisco IOS Software release |
12.3(8)T |
||||
Cisco IOS Software (options) |
ADVANCED ENTERPRISE SERVICES ADVANCED IP SERVICES ADVANCED SECURITY AISK9-AESK9 FEAT SET FACTORY UPG FOR BUNDLES ASK9-AESK9 FEAT SET FACTORY UPG FOR BUNDLES ASK9-AISK9 FEAT SET FACTORY UPG FOR BUNDLES ENTERPRISE BASE ENTERPRISE SERVICES IP VOICE SP SERVICES SPSK9-AESK9 FEAT SET FACTORY UPG FOR BUNDLES SPSK9-AISK9 FEAT SET FACTORY UPG FOR BUNDLES SPSK9-ESK9 FEAT SET FACTORY UPG FOR BUNDLES |
||||
Rack mounting |
19`` |
19/23`` |
|||
Wall mounting |
- |
+ |
- |
- |
|
Питание |
|||||
AC input voltage |
100 to 240 VAC, autoranging |
||||
AC input frequency |
47-63 Hz |
||||
AC input current |
2A (110V) 1A (230V) |
3A (110V) 2A (230V) |
|||
AC input surge current |
50A maximum, one cycle (-48V power included) |
||||
AC-IP maximum in-line power distribution |
120W |
160W |
240W |
360W |
|
AC-IP input current |
4A (110V) 2A (230V) |
8A (110V) 4A (230V) |
|||
AC-IP input surge current |
50A maximum, one cycle (-48V power included) |
||||
DC input voltage |
- |
24 to 60 VDC, autoranging positive or negative |
|||
DC input current |
- |
8A (24V) 3A (60V) Startup current 5A<10 ms |
12A (24V) 5A (60V) Startup current 50A<10 ms |
||
Power dissipation-AC without IP phone support |
150W (511 BTU/hr) |
170W (580 BTU/hr) |
280W (955 BTU/hr) |
280W (955 BTU/hr) |
|
Power dissipation-AC with IP phone support-system only |
150W (511 BTU/hr) |
210W (717 BTU/hr) |
310W (1058 BTU/hr) |
370W (1262 BTU/hr) |
|
Power dissipation-AC with IP phone support-IP phones |
180W (612 BTU/hr) |
160W (546 BTU/hr) |
240W (819 BTU/hr) |
360W (1128 BTU/hr) |
|
Power dissipation-DC |
- |
180W (614 BTU/hr) |
300W (1024 BTU/hr) |
300W (1024 BTU/hr) |
|
RPS |
- |
Cisco RPS-675 Redundant Power System |
|||
Физические характеристики |
|||||
Температурный режим |
0 to 40°C |
||||
Влажность |
10 to 85% |
5 to 95% |
|||
Размеры (мм) |
43.7 x 445 x 419 |
44.5 x 438.2 x 416.6 |
88.9 x 438.2 x 416.6 |
||
Rack height |
1RU |
2RU |
|||
Вес |
6.2 kg |
6.4 kg |
11.4 kg |
||
Таблица поддерживаемых модулей
Модуль |
Описание |
Примечание |
Ethernet Switching HWICs |
||
HWIC-4ESW |
4-port single-wide 10/100BaseT Ethernet switch HWIC |
Максимум 2 модуля на шасси; до 15 VLAN |
HWIC-D-9ESW |
9-port double-wide 10/100BaseT Ethernet switch HWIC |
|
HWIC-4ESW-POE |
4-port Ethernet switch HWIC, Power over Ethernet capable |
|
HWIC-D-9-ESW-POE |
9-port Ethernet switch HWIC, Power over Ethernet capable |
|
Gigabit Ethernet HWICs |
||
HWIC-1GE-SFP |
Cisco Gigabit Ethernet High-Speed Interface Card |
Кроме Cisco 2801 |
Serial WICs |
||
WIC-1T |
1-port high-speed serial WIC |
|
WIC-2T |
2-port high-speed serial WIC |
|
WIC-2A/S |
2-port asynchronous/synchronous serial WIC |
|
CSU/DSU WICs |
||
WIC-1DSU-56K4 |
1-port 4-wire 56-/64-kbps CSU/DSU WIC |
|
ISDN BRI WICs |
||
WIC-1B-U-V2 |
1-port ISDN BRI with integrated NT1 (U interface) |
|
WIC-1B-S/T-V3 |
1-port ISDN BRI with S/T interface |
|
DSL WAN Interface Cards |
||
WIC-1ADSL |
1-port asymmetric DSL (ADSL) over POTS service WIC |
|
WIC-1ADSL-DG |
1-port ADSL over basic telephone service with dying-gasp WIC |
|
WIC-1ADSL-I-DG |
1-port ADSL over ISDN with dying-gasp WIC |
|
WIC-1SHDSL |
1-port G.shdsl WIC (two wire only) |
|
WIC-1SHDSL-V2 |
1-port G.shdsl WIC (two or four wire) |
Кроме Cisco 2801 |
Analog Modem WICs |
||
WIC-1AM |
1-port analog modem WIC |
|
WIC-2AM |
2-port analog modem WIC |
|
T1, E1, and G.703 Multiflex Trunk Voice Cards and WICs |
||
VWIC-1MFT-E1 |
1-port RJ-48 multiflex trunk-E1 |
|
VWIC-1MFT-G703 |
1-port RJ-48 multiflex trunk-G.703 |
|
VWIC-2MFT-E1 |
2-port RJ-48 multiflex trunk-E1 |
|
VWIC-2MFT-E1-DI |
2-port RJ-48 multiflex trunk-E1 with drop and insert |
|
VICs |
||
VIC-2DID |
2-port DID voice and fax interface card |
|
VIC-4FXS/DID |
4-port FXS or DID VIC |
|
VIC2-2FXS |
2-port VIC-FXS |
|
VIC2-2FXO |
2-port VIC-FXO (universal) |
|
VIC2-4FXO |
4-port VIC-FXO (universal) |
|
VIC2-2E/M |
2-port VIC-E&M |
|
VIC2-2BRI-NT/TE |
2-port VIC card-BRI (NT and TE) |
|
Ethernet Switching Network Modules |
||
NM-16ESW |
16-port 10/100 Cisco EtherSwitch® Network Module |
Кроме Cisco 2801 |
NM-16ESW-1GIG |
16-port 10/100 Cisco EtherSwitch Network Module with 1 Gigabit Ethernet (1000BASE-T) port |
Кроме Cisco 2801 |
NM-16ESW-PWR |
16-port 10/100 Cisco EtherSwitch Network Module with in-line power support |
Кроме Cisco 2801 |
NM-16ESW-PWR-1GIG |
16-port 10/100 Cisco EtherSwitch Network Module with in-line power and Gigabit Ethernet |
Кроме Cisco 2801 |
NMD-36ESW |
36-port 10/100 Cisco EtherSwitch High-Density Services Module (HDSM) |
Только Cisco 2851 |
NMD-36ESW-2GIG |
36-port 10/100 Cisco EtherSwitch HDSM with 1 Gigabit Ethernet (1000BASE-T) port |
Только Cisco 2851 |
NMD-36ESW-PWR |
36-port 10/100 Cisco EtherSwitch HDSM with in-line power support |
Только Cisco 2851 |
NMD-36ESW-PWR-2G |
36-port 10/100 Cisco EtherSwitch HDSM with in-line power and Gigabit Ethernet |
Только Cisco 2851 |
Serial Connectivity Network Modules |
||
NM-1T3/E3 |
1-port clear-channel T3/E3 network module |
Кроме Cisco 2801 |
NM-1HSSI |
1-port High-Speed Serial Interface (HSSI) network module |
Кроме Cisco 2801 |
NM-4A/S |
4-port asynchronous/synchronous serial network module |
Кроме Cisco 2801 |
NM-8A/S |
8-port asynchronous/synchronous serial network module |
Кроме Cisco 2801 |
NM-16A/S |
16-port asynchronous/synchronous serial network nodule |
Кроме Cisco 2801 |
NM-16A |
16-port asynchronous serial network module |
Кроме Cisco 2801 |
NM-32A |
32-port asynchronous serial network module |
Кроме Cisco 2801 |
Channelized T1/E1 and ISDN Network Modules |
||
NM-1CE1T1-PRI |
1-port Channelized E1/T1/ISDN PRI network module |
Кроме Cisco 2801 |
NM-2CE1T1-PRI |
2-port Channelized E1/T1/ISDN PRI network module |
Кроме Cisco 2801 |
NM-4B-S/T |
4-port ISDN BRI network module (S/T interface) |
Кроме Cisco 2801 |
NM-4B-U |
4-port ISDN BRI network module with integrated Network Termination 1 (NT1) (U interface) |
Кроме Cisco 2801 |
NM-8B-S/T |
8-port ISDN BRI network module (S/T interface) |
Кроме Cisco 2801 |
NM-8B-U |
8-port ISDN BRI network module with integrated NT1 (U interface) |
Кроме Cisco 2801 |
ATM Network Modules |
||
NM-1A-T3 |
1-port DS-3 ATM network module |
Кроме Cisco 2801 |
NM-1A-E3 |
1-port E3 ATM network module |
Кроме Cisco 2801 |
Analog Dialup and Remote Access Network Modules |
||
NM-8AM-V2 |
8-port analog modem network module with v.92 |
Кроме Cisco 2801 |
NM-16AM-V2 |
16-port analog modem network module with v.92 |
Кроме Cisco 2801 |
Voice Network Modules and Accessories |
||
NM-HD-1V |
1-slot IP Communications voice and fax network module |
Кроме Cisco 2801 |
NM-HD-2V |
2-slot IP Communications voice and fax network module |
Кроме Cisco 2801 |
NM-HD-2VE |
2-slot IP Communications enhanced voice and fax network module |
Кроме Cisco 2801 |
NM-HDA-4FXS |
High-density analog voice and fax network module with 4 FXS slots |
Кроме Cisco 2801 |
NM-HDV2 |
IP Communications high-density voice and fax network module |
Кроме Cisco 2801 |
NM-HDV2-1T1/E1 |
1-port T1/E1 IP Communications high-density voice and fax network module |
Кроме Cisco 2801 |
NM-HDV2-2T1/E1 |
2-port T1/E1 IP Communications high-density voice and fax network module |
Кроме Cisco 2801 |
NM-HDV= |
High Density Voice/Fax Network Module (Single VIC Slot) |
Кроме Cisco 2801 |
NM-HDV-1T1-12 |
1-port 12-channel T1 voice and fax network module |
Кроме Cisco 2801 |
NM-HDV-1T1-24 |
1-port 24-channel T1 voice and fax network module |
Кроме Cisco 2801 |
NM-HDV-1T1-24E |
Single-port 24 enhanced channel T1 voice and fax network module |
Кроме Cisco 2801 |
NM-HDV-2T1-48 |
2-port 48-channel T1 voice and fax network module |
Кроме Cisco 2801 |
NM-HDV-1E1-12 |
1-port 12-channel E1 voice and fax network module |
Кроме Cisco 2801 |
NM-HDV-1E1-30 |
1-port 30-channel E1 voice and fax network module |
Кроме Cisco 2801 |
NM-HDV-1E1-30E |
1-port 30-enhanced-channel E1 voice and fax network module |
Кроме Cisco 2801 |
NM-HDV-2E1-60 |
2-port 60-channel E1 voice and fax network module |
Кроме Cisco 2801 |
NM-HDV-FARM-C36 |
36-port transcoding and conferencing DSP farm |
Кроме Cisco 2801 |
NM-HDV-FARM-C54 |
54-port transcoding and conferencing DSP farm |
Кроме Cisco 2801 |
NM-HDV-FARM-C90 |
90-port transcoding and conferencing DSP farm |
Кроме Cisco 2801 |
Application Network Modules |
||
NM-CE-BP-40G-K9 |
Cisco Content Engine Network Module, basic performance, 40-GB IDE hard disk |
Кроме Cisco 2801 |
NM-CE-BP-80G-K9 |
Cisco Content Engine Network Module, basic performance, 80-GB IDE hard disk |
Кроме Cisco 2801 |
NM-CE-BP-SCSI-K9 |
Cisco Content Engine Network Module, basic performance, Small Computer System Interface (SCSI) controller |
Кроме Cisco 2801 |
NM-CIDS-K9 |
Cisco IDS Network Module |
Кроме Cisco 2801 |
NM-CUE |
Cisco Unity Express Voice-Mail Network Module |
Кроме Cisco 2801 |
NM-NAM |
Cisco 2600, 3660, and 3700 series network analysis module |
Кроме Cisco 2801 |
Alarm Monitoring and Control Network Modules and Accessories |
||
NM-AIC-64 |
Alarm monitoring and control network module |
Кроме Cisco 2801 |
Circuit Emulation over IP (CEoIP) Network Modules |
||
NM-CEM-4SER |
4-port serial Circuit Emulation over IP (CEoIP) network module |
Кроме Cisco 2801 |
NM-CEM-T4E1 |
4-port T1/E1 Circuit Emulation over IP (CEoIP) network module |
Кроме Cisco 2801 |
Extension Voice Modules |
||
EVM-HD-8FXS/DID |
High density voice/fax extension module -8 FXS/DID |
Только 2821/2851 |
Advanced Integration Modules |
||
AIM-ATM |
High-performance ATM SAR AIM |
Кроме Cisco 2801 |
AIM-COMPR2-V2 |
Data compression AIM |
Кроме Cisco 2801 |
AIM-CUE |
Cisco Unity Express Voice-Mail AIM |
|
AIM-VPN/EPII-PLUS |
Enhanced-performance DES, 3DES, AES, and compression VPN encryption AIM |
|
DSP (PVDM) Support on Motherboard Slots |
||
PVDM2-8 |
8-channel fax and voice DSP module |
|
PVDM2-16 |
16-channel fax and voice DSP module |
|
PVDM2-32 |
32-channel fax and voice DSP module |
|
PVDM2-48 |
48-channel fax and voice DSP module |
|
PVDM2-64 |
64-channel fax and voice DSP module |
|
