4. Параллельная проекция в программе «art-lantis render». Визуализация фасадов и плана благоустройства территории.
Войти в программу «Art-Lantis Render».
Открыть файл с расширением «atl» сохраненной перспективы.
3
.

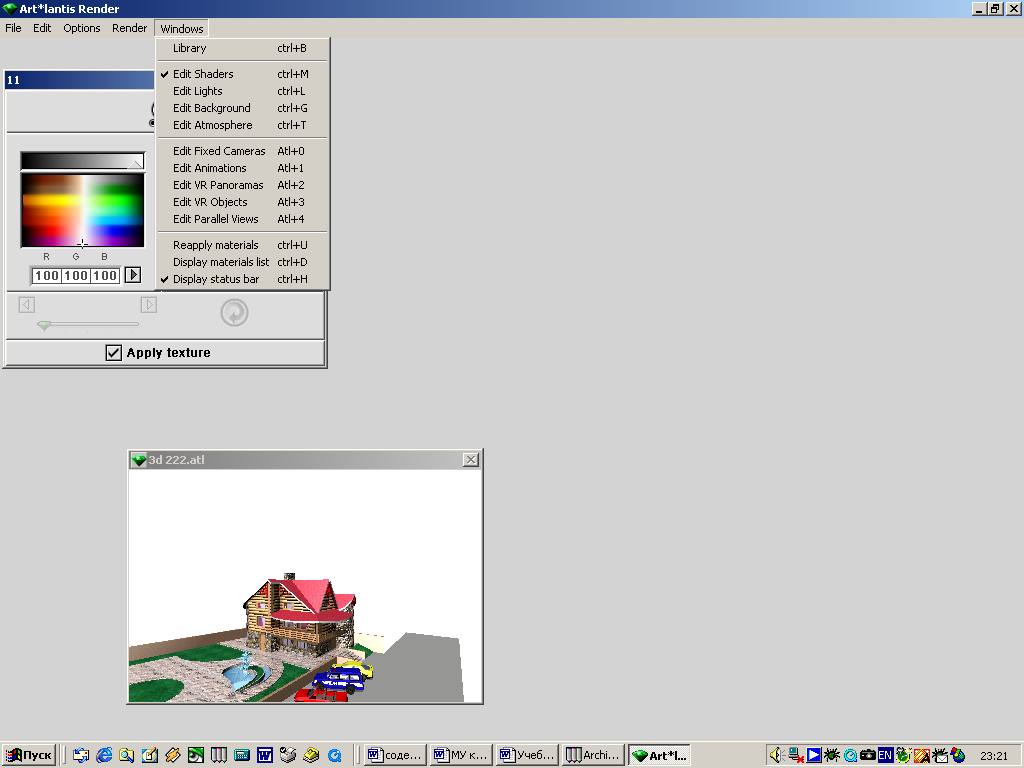

Войдите в главное меню «Windows»
- окно, затем «Edit
Parallel
Views»
- параллельные проекции (Рис.
4.21).
(Рис. 4.21) – открытие параллельной проекции.
В
параметрах параллельной проекции включить инструмент открытия «вида сверху» (Рис. 4.22)
фасад
вид сверху
(Рис. 4.22) -параметры параллельной проекции.
5
.

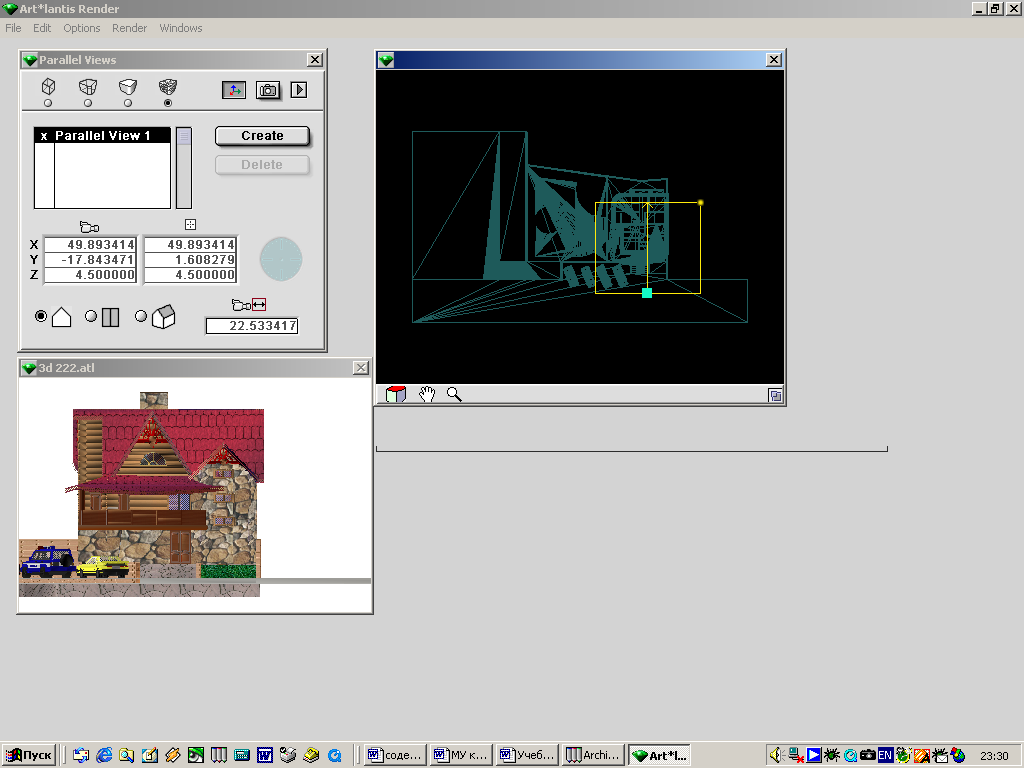

Установить нужный ракурс камеры с
помощью инструментов камеры и левой
клавишей мышки не отпуская ее перетянуть
инструменты камеры (Рис.
4.23) .
камера
(Рис.4.23) – установка камеры.
Закрыть панель «камера».
Войти в панель «источник света» - «Edit Lights», установить солнце с нужным ракурсом, чтоб фасад был освещен (как ранее было описано).
Далее если необходимо нанести текстуру (материалы) на поверхность фасада, нужно щелкнуть левой клавишей на этой поверхности и щелкнуть на клавише – «Нанести текстуру» - «Apply texture» или «заменить текстуру» - «Reapply materials» и следовать инструкции описанной ранее.
Н

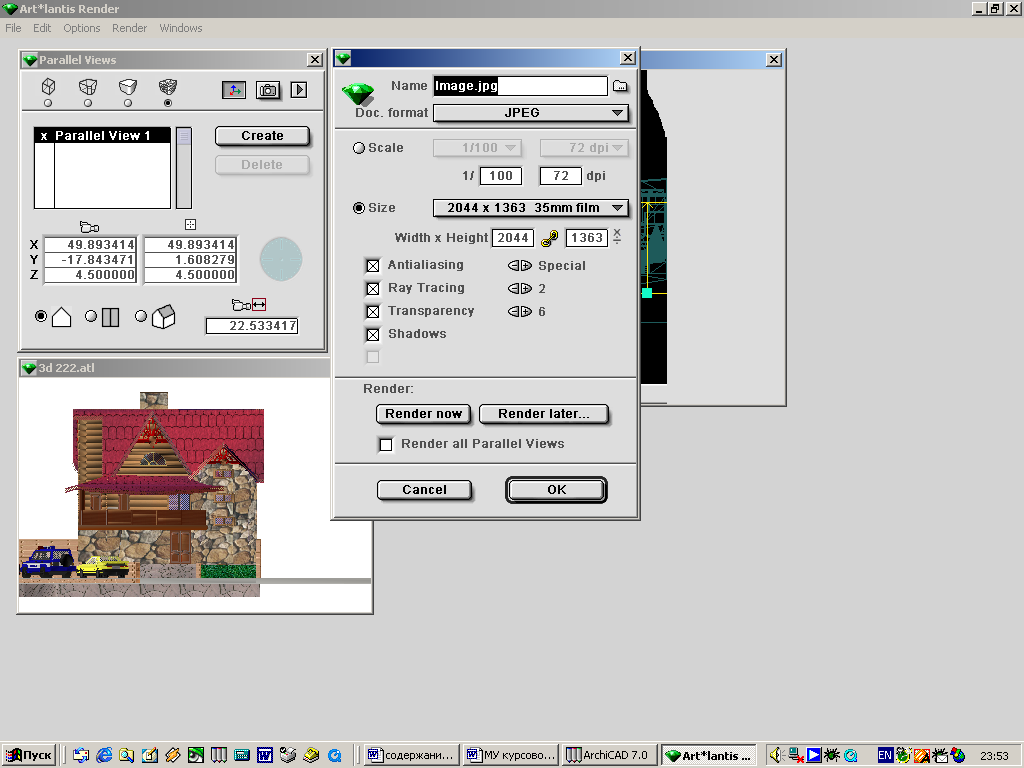

а этой панели включить клавишу «визуализировать изображение» (Рис. 4.24) .
(Рис 4.24) - визуализация изображения фасада.
Далее открывается панель «параметры визуализации», установить необходимые параметры (смотри предыдущее описание).
Затем нажмите клавишу - «Визуализировать сейчас» - «Render now».
Для построения плана благоустройства необходимо переключиться на клавишу «вид сверху» и по ранее описанной инструкции построить визуализацию изображения (Рис. 4.25).
(Рис.4.25) - построение плана благоустройства.
КОНТРОЛЬНЫЕ ВОПРОСЫ:
Создание ланшафтного дизайна вокруг здания.
Построение перспективы здания в программе «Archicad».
Построение перспективы здания в программе
«Art-Lantis Render».
Параллельная проекция в программе «Art-Lantis Render».
Визуализация фасадов и плана благоустройства территории.
