Активность ферментов слюны (е/л) здоровых и больных

с опухолями головы и шеи (М + m)

Группы наблюдения	n	α-Амилаза	Калликреин	Калликреиноген
Здоровые (контрольная группа)	8	529,620,6	260,712,5	65,63,7
Больные (основная группа)	36	534,46,2	672,616,5	252,913,1
		p>0,05	p<0,01	p<0,001

Примечание: p - достоверность различий со значениями контрольной группы

Образец 1. Оформление таблицы с данными

Таблица 1

Характеристика ММП-2 и ингибиторов протеаз в сыворотке крови больных хроническим вирусным гепатитом С и циррозом печени (М + m)

Ингибиторы	Контрольная группа		ХГВ С		Цирроз печени
	N	M ± m	N	M ± m	N	M ± m
ММП-2, пкг/мл	15	453,0±184,0	36	1308,5±318,6*		2224,4±578,1**
ТИМП-1, пкг/мл	13	380,4±94,6	34	446,2 ± 142,1	16	578,1±276,5
Цистатин С, нг/мл	10	1242,0 ± 290,2	10	2969,0 ±1136,8*	10	3088,0±476,3*
α1 –ПИ, ИЕ/мл	10	21,2 ± 1,9	10	22,8 ± 2,7	9	27,6 ±1,3*
α2 –МГ, ИЕ/мл	9	2,8 ± 0,4	9	2,2 ± 0,3	8	2,4 ± 0,2

Примечание: ^* - р<0,05; ^** - р<0,01 – по сравнению с контрольной группой

Образец 2. Оформление таблицы с данными

Таблица 1

Содержание гидроксипролина, активность протеиназ и ₂-макроглобулина в плазме крови при заболеваниях кишечника (Me; Q₁:Q₃).

Показатели	Синдром раздраженного кишечника, n=26	Язвенный колит n=60	Болезнь Крона n=42	р
	1	2	3
Гидроксипролин (мкг/мл)	0,9 (0,7-1,2)	2,0 (1,6-2,5)	2,4 (2,2-2,9)	p1-2=0,020 p1-3=0,008 p2-3=0,060
Эластаза (нмоль/минмл)	181,1 (171,1-219,5)	194,5 (163,7-300,0)	278,5 (176,5-404,0)	p1-2=0,300 p1-3=0,014 p2-3=0,037
Коллагеназа (мкмоль/часл)	9,8 (7,3-20,1)	7,9 (7,2-9,5)	8,7 (6,9-10,0)	p1-2=0,025 p1-3=0,066 P2-3=0,360
2-Макроглобулин (ИЕ/мл)	4,8 (4,6-5,6)	2,4 (1,9-2,9)	1,8 (1,3-2,3)	p1-2=0,004 p1-3=0,001 p2-3=0,080

Образец 3. Оформление таблицы с данными

Таблица 1

Характеристики основных, вспомогательных процессов и процессов управления

Процессы	Характеристика процесса
Основные процессы	через них проходит основной продукт/услуга; добавляют ценность продукту/услуге; результат получает внешний потребитель
Вспомогательные процессы	не касаются напрямую основного продукта услуги; добавляют стоимость продукту/услуге; результат получает основной процесс
Процессы управления	задают цели критерии; координирую все процессы; результат – деятельность всей организации

Образец 4. Оформление таблицы с характеристиками процесса

Таблица в зависимости от объема может занимать одну страницу или располагаться на нескольких листах; небольшие таблицы помещаются в тексте. Недопустимо, чтобы таблица начиналась в нижней части страницы, а ее продолжение и конец были перенесены на следующую страницу. Если таблица не помещается на одной странице, то на следующем листе ее обозначают Таблица 1 (продолжение), заголовок таблицы не пишут. Большие таблицы, занимающие более двух страниц, трудны для восприятия, поэтому могут быть использованы только в исключительных случаях.

Таблицу помещают в тексте по ходу изложения, сразу после ссылки на нее. Большие таблицы размещают на отдельных страницах, сразу за страницей, на которой приведена ссылка. Таблица, помещенная в основной текст, является его составной частью, и ссылка на таблицу в тексте обязательна. При этом ссылки должны органически входить в текст без повторения тематического заголовка или пересказывания содержания таблицы. Например: «... данные, приведенные в табл.1, показывают ...» или «... разница статистически достоверна (табл.3)».

При оформлении таблиц необходимо соблюдать следующие общие требования:

• таблица должна быть снабжена текстовым заголовком, который располагается над ней; заголовок пишется с прописной буквы без точки в конце;

• таблицы имеют сквозную нумерацию; знак № перед цифрой (арабской) и точка после цифры не ставится. В тексте рукописи обязательно должна предшествовать ссылка на таблицу;

• заголовки граф таблиц должны начинаться с прописных (больших) букв, подзаголовки – со строчных (маленьких), если они составляют одно предложение с заголовком, и с прописных, если они самостоятельные. Делить заголовки таблиц по диагонали не допускается;

• данные таблицы, приведенные для сравнения, должны быть обязательно сопоставимы, т.е. выражены в одинаковых величинах и с одинаковой степенью точности. Следует указывать единицы измерения величин, приведенных в таблице.

Рисунки. Все иллюстративные материалы (технические рисунки, чертежи, графики, фотографии, диаграммы и т.п.) обозначаются как "Рисунок" и должны быть привязаны к тексту ссылками. Наиболее распространенная форма – круглые скобки: (рис. 5). Тематическое название рисунка с необходимыми пояснениями помещается под иллюстрацией. Количество иллюстраций должно быть достаточным для пояснения излагаемого текста, следует избегать дублирования цифрового материала в рисунках, таблицах и тексте работы.

Иллюстрации могут быть расположены как по тексту документа (возможно ближе к соответствующим частям текста), так и в приложении. Иллюстрации должны быть выполнены в соответствии с требованиями стандартов Единой системы конструкторской документации (ЕСКД).

Допускается нумеровать иллюстрации в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой (Рис. 1.1). При ссылках на иллюстрации следует писать "... в соответствии с рисунком 2" при сквозной нумерации и "... в соответствии с рисунком 1.2" при нумерации в пределах раздела.

Рис. 1. Содержание остеокальцина в сыворотке крови (в % к контролю) у детей при заболеваниях, способствующих развитию остеопороза

1-контроль, 2-хрон. гломерулонефрит, 3-эпилепсия, 4-целиакия, 5-переломы, 6-сколиоз

*- р<0,05; достоверность различий с контрольной группой

Образец 5. Рисунок с подрисуночным текстом

Иллюстрации могут иметь пояснительные данные (подрисуночный текст), который помещается под наименованием.

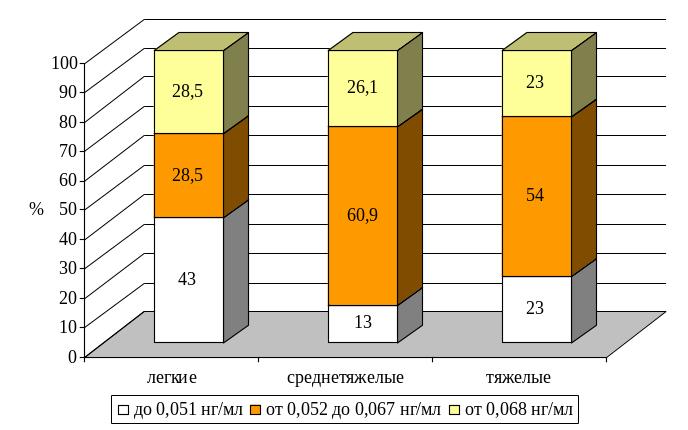

Рис. 1. Распределение детей с разной выраженностью структурных изменений ткани головного мозга

Образец 6. Рисунок с объемными столбиками

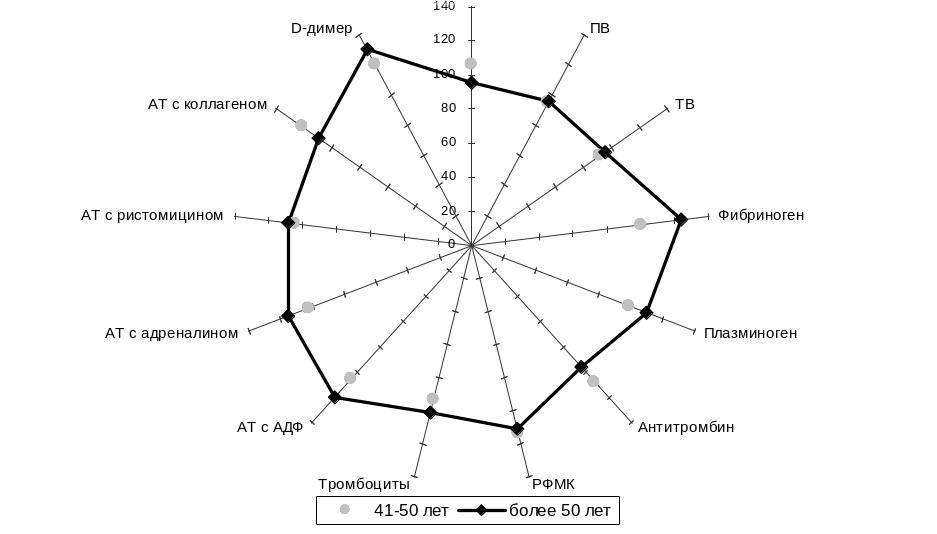

Рис. 1. Изменения гемостаза у больных сахарным диабетом 2 типа (в % относительно здоровых лиц).

Образец 7. Рисунок с круговой диаграммой

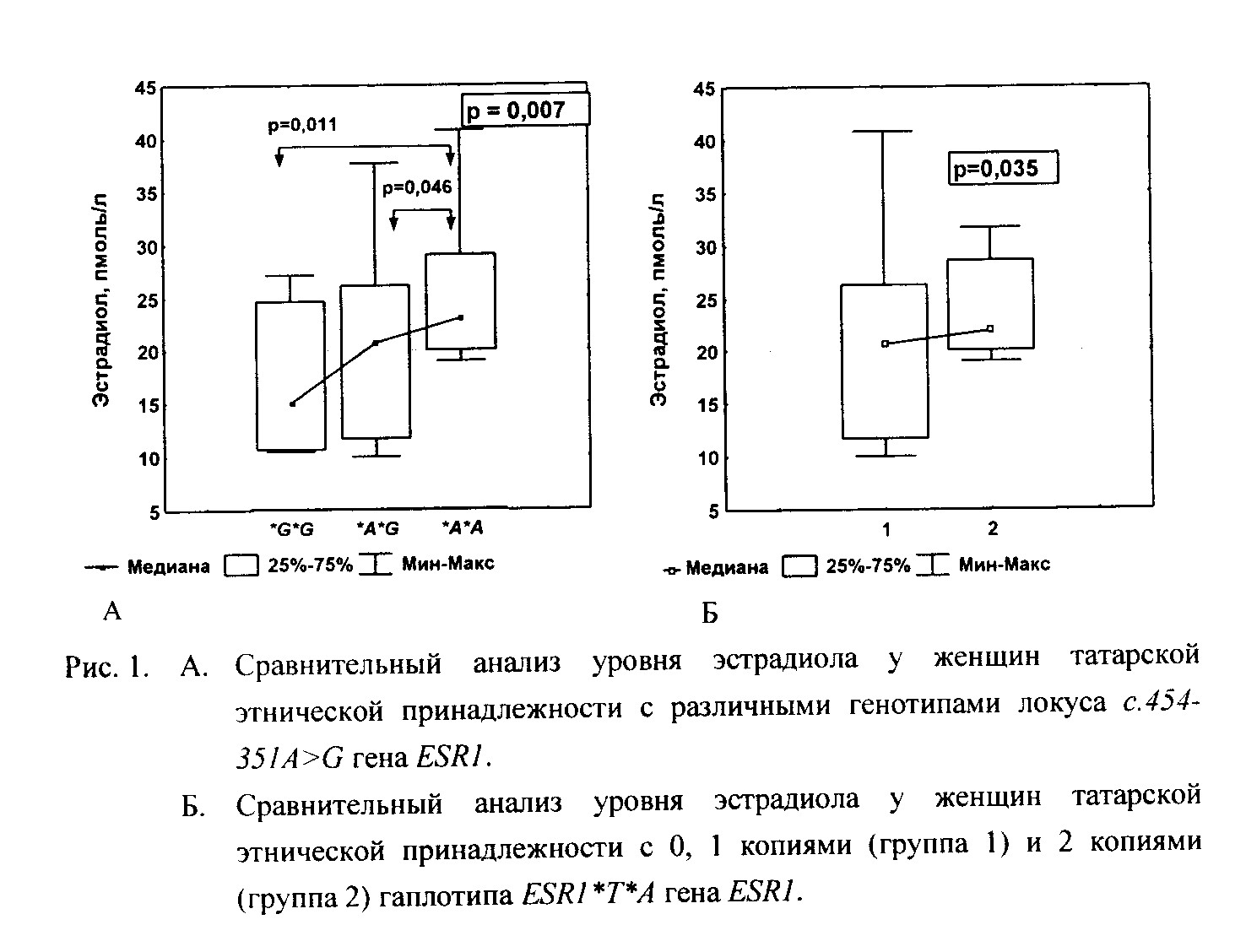

Образец 8. Рисунок с указанием медианы, среднего значения, перцентилей и достоверности различий.

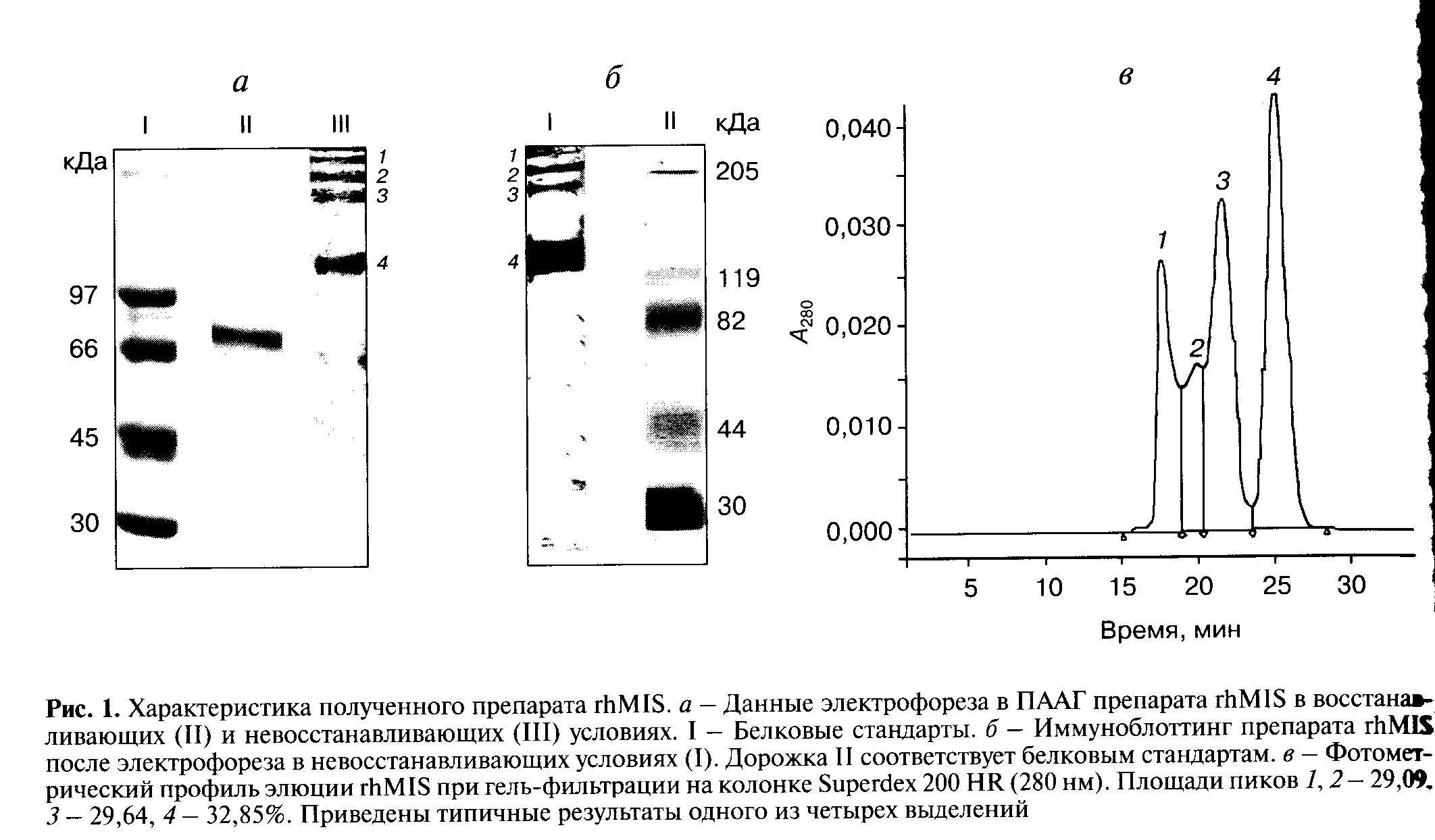

Образец 9. Рисунок электрофореграммы (фотография, денситограмма)

Рисунок 1. Блок-схема проекта программного приложения

Образец 10. Рисунок с блок-схемой проекта

Рис. 1. ER-диаграмма базы данных программного приложения

Образец 11. Рисунок с диаграммой сущность-связь

Рис. 1. Структура базы данных, с указанием полей таблиц и связей между таблицами.

Образец 12. Рисунок со структурой базы данных

Формулы могут быть аккуратно вписаны черным цветом, однако лучше использовать при их написании специальные компьютерные программы. Небольшие, несложные формулы, не имеющие самостоятельного значения, могут быть размещены внутри текста, сложные формулы выносят в отдельную строку с расшифровкой буквенных обозначений. Формулы нумеруют арабскими цифрами, применяя по всей работе сквозную нумерацию. Номер помещают в круглые скобки и располагают у правого края полосы напротив формулы. Ссылка в тексте дается на этот номер. Например: «... из формулы (3) следует ...».

Символы химических элементов и химические формулы пишутся буквами латинского алфавита. При написании структурных формул все знаки связи должны быть одинаковой длины. Не допускается перенос структурных формул. Для оформления сложных химических соединений рекомендуется использовать специализированные компьютерные программы.

Сокращения и условные обозначения. В текстовой части работы все слова должны быть написаны полностью, за исключением общепринятых сокращений. При сокращении слов можно руководствоваться требованиями ГОСТа 7.12-93 «Библиографическая запись. Сокращение слов на русском языке. Общие требования и правила». При сокращении слов по всей работе необходимо выдерживать принцип единообразия сокращений, т.е. одно и то же слово везде сокращается одинаково либо везде не сокращается. Например: и др. - и другие.

Сокращение обозначений единиц измерения допускается только после цифр (10 л; 50 кг). Общепринятые буквенные аббревиатуры (ООН, ВОЗ и др.) и специальные, достаточно распространенные в определенной области науки (ДНК, ЯМР, ИК-спектр и т.п.) не требуют расшифровки в тексте. Если специальные аббревиатуры малоизвестны, специфичны, но в тексте часто повторяются, то при первом упоминании пишется полное название, а в скобках приводят буквенную аббревиатуру, которой в дальнейшем пользуются.

Каждое приложение следует начинать с новой страницы с указанием наверху посередине страницы слова "Приложение" и его обозначения. Приложения обозначают заглавными буквами русского алфавита, начиная с А.

Рукопись после перепечатывания должна быть тщательно выверена, за все погрешности в работе отвечает непосредственно автор. Написанная и выверенная работа сдается научному руководителю на проверку.

Дипломная работа является научным произведением студента, она должна отличаться правильным применением литературных ссылок, верным оформлением цифровых таблиц, иллюстрированного материала, списка цитируемых источников, приложений и т.д. Готовую дипломную работу переплетают или брошюруют.
