3.3. Клеевые соединения.

Такие соединения наиболее надежны и совершенны их технико-экономическая целесообразность характеризуется отсутствием ослаблений в соединяемых элементах, с повышенной несущей способностью соединения, возможностью использовать малоразмерный элемент. И сокращение времени и трудоемкости его изготовления.

Виды клеевых соединений:

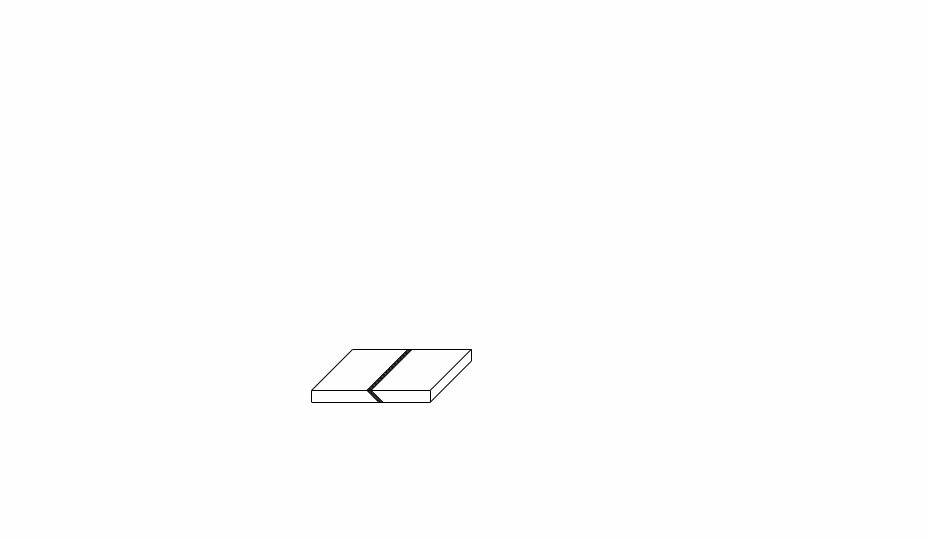

1. На пласть.

2. На ус.

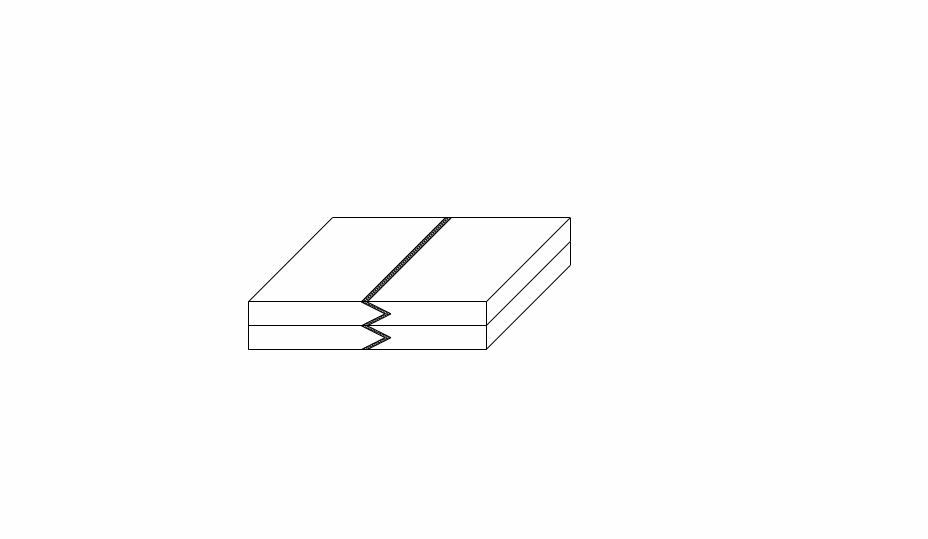

3. Зубчатые.

Клей должен обеспечить более выгодную прочность соединения, чем прочность древесины.

В этом случае (используются специальные клеи по ГОСТу) соединения не рассчитываются. При этом шов не должен размокать в воде, не должен разрушаться при высоких температурах и подвергаться действию биологических разрушений. Перед склеиванием элементы должны быть остроганы до 4 класса шероховатости поверхности склеиваемый пакет нагревается током или паром до температуры 8090 С и выдерживается под давлением 0,30,5 МПа 1 час.

Тема 4. Плоские деревянные конструкции

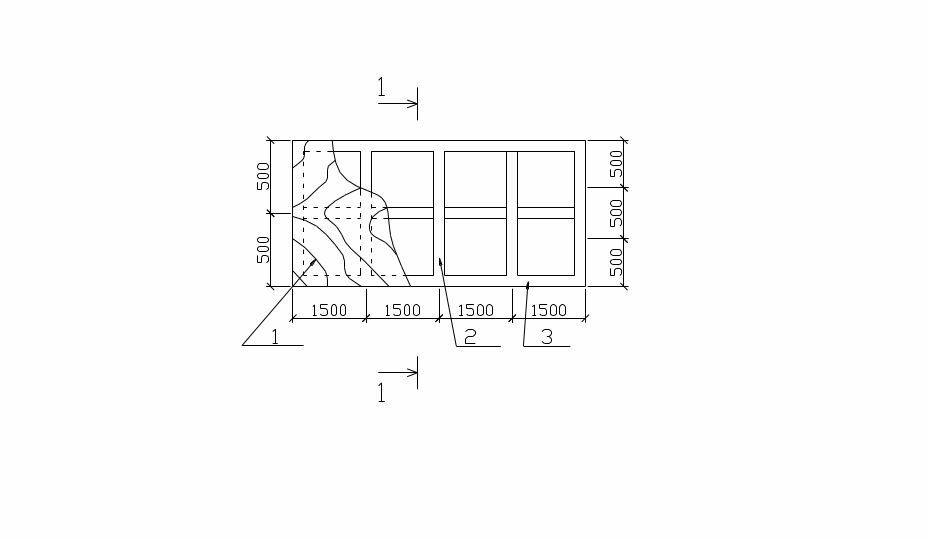

4.1. Панели

1. Обшивка (лист фанеры).

2. Поперечное деревянное ребро.

3. Продольное деревянное ребро.

Стеновые панели и нагели покрытий (перекрытия) внешне похожи.

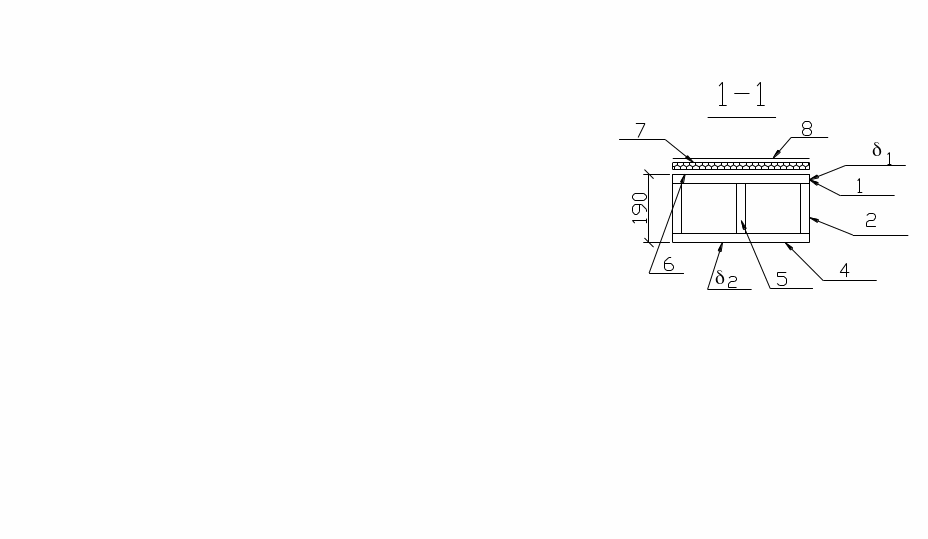

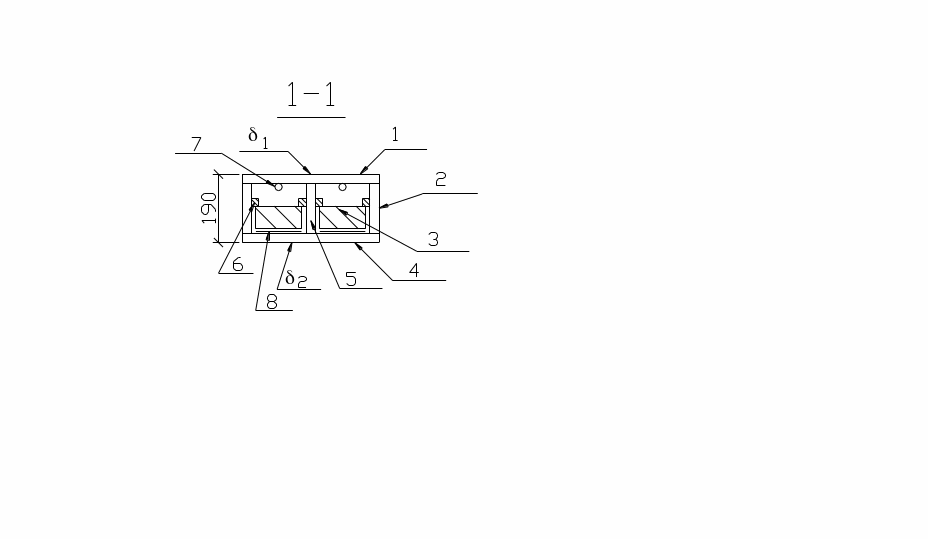

а) стеновая панель.

1. Верхний лист обшивки.

2, 5. Продольные деревянные ребра.

3. Утеплитель.

4. Нижний лист обшивки.

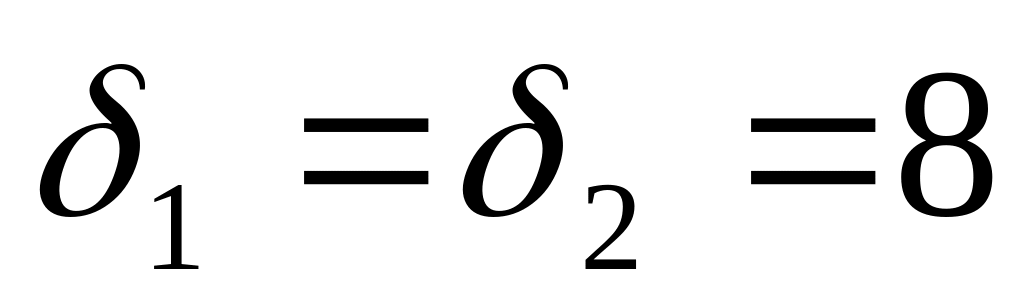

мм.

б) панель покрытия для теплых помещений.

6. Прижимные бруски с шагом 25 см.

7. Продухи.

8. Пароизоляция.

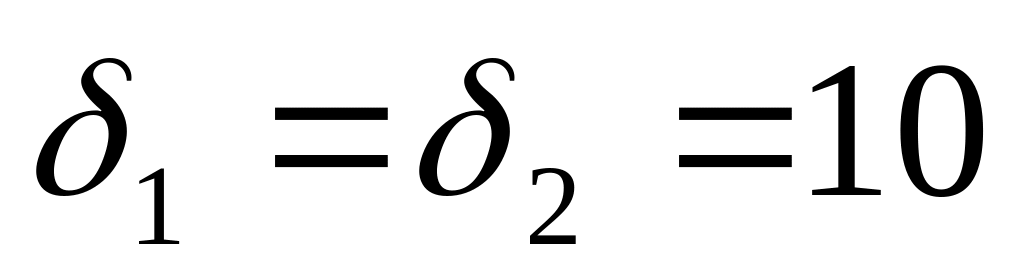

мм, мм.

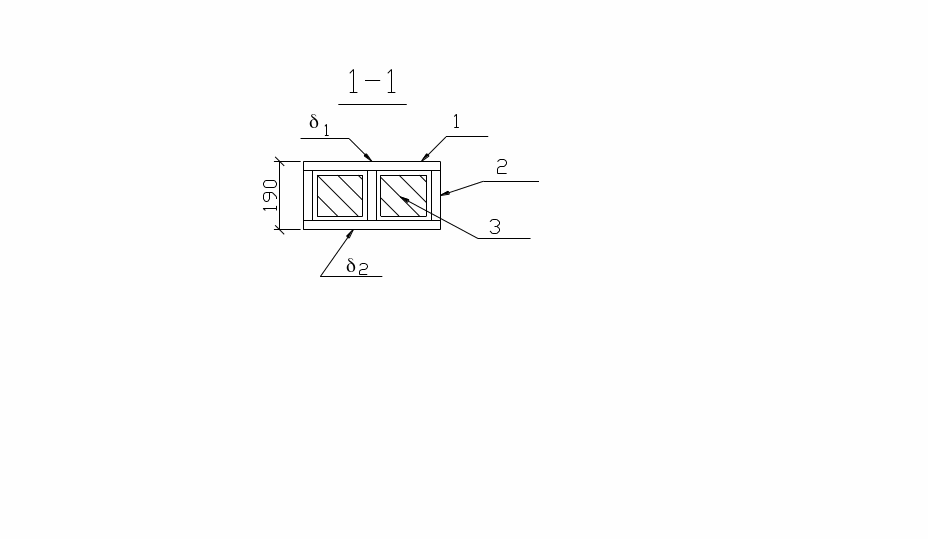

в) панель перекрытия.

Конструктивно аналогична (б)

мм.

г) панель перекрытия для холодных помещений.

6. Пароизоляция.

7. Утеплитель.

8. Гидроизоляционный ковер.

мм, мм.

Панели предназначены для использования в качестве стенового заполнения (стеновые панели), настила (панель перекрытия) либо чердачного перекрытия (панель покрытия). Применяются в деревянных промышленных зданиях и деревянных жилых одноэтажных зданиях. Конструктивно выполнены из дощатого каркаса и фанерной обшивки на клею. Выпускаются длиной 6 м, в отдельных случаях 4,5 или 3 м, ширина 1 или 1,5 м во всех случаях. В некоторых случаях каркас может изготавливаться из алюминиевых сплавов, стеклопластиков, стальных профилей. Для обшивки могут применятся стеклопластики, ДВП, ДСП либо асбоцементные листы. В качестве утеплителя могут применяться также сотопласты либо пневматические элементы. Такие элементы обладают малым весом, высокой транспортабельностью, не сложным монтажом, но имеет повышенную стоимость по сравнению с чисто деревянными панелями. Их применение целесообразно в случае когда необходимо резко снизить вес ограждающего элемента либо большое значение имеет транспортно-монтажные расходы.

Панели классифицируют:

1. По назначению:

1. Панели стеновые;

2. Покрытия;

3. Перекрытия.

2. По теплоизолирующей способности:

1. Утепленные;

2. Не утепленные.

3. По конструкции обшивки:

1. однослойные;

2. двух;

3. трехслойные обшивки.

4. По светопрозрачности:

1. Прозрачные;

2. Непрозрачные.

5. По форме поверхности:

1. Плоские;

2. Криволинейные.

Выбор типа панели связан с технико-экономическим обоснованием и как правило решается в процессе конструирования объекта. Для защиты панелей от влаги может применятся ее оклейка рубероидом, а от огня оклейка алюминиевой фольгой. Крепление панелей к несущим конструкциям выполняется с помощью металлических деталей обеспечивающих плотное примыкание панелей не допускающих некоторые смещения. Статический расчет панели проводится как для плит свободно опертых по двум сторонам. Конструктивный расчет ведется, как для элементов коробчатого сечения.

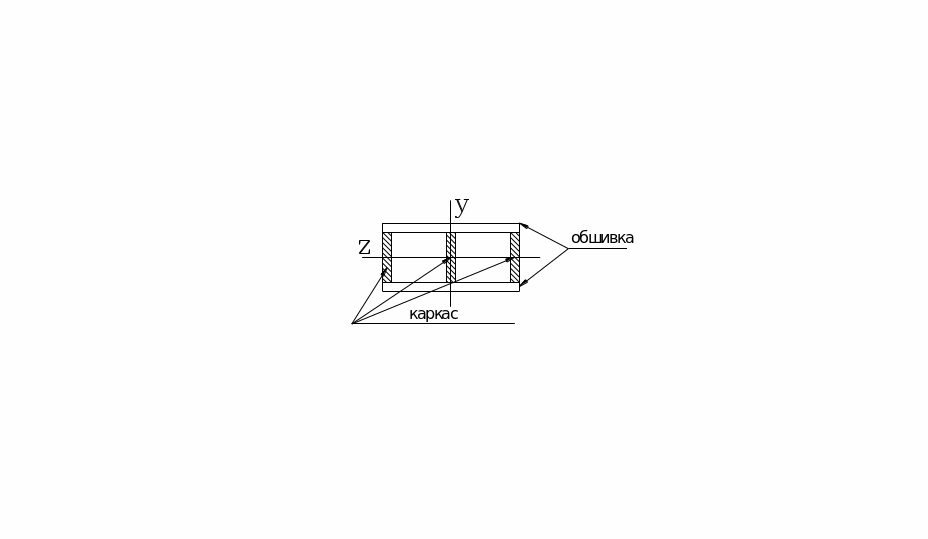

Характеристиками приведенными к характеристикам фанеры (обшивки) являются:

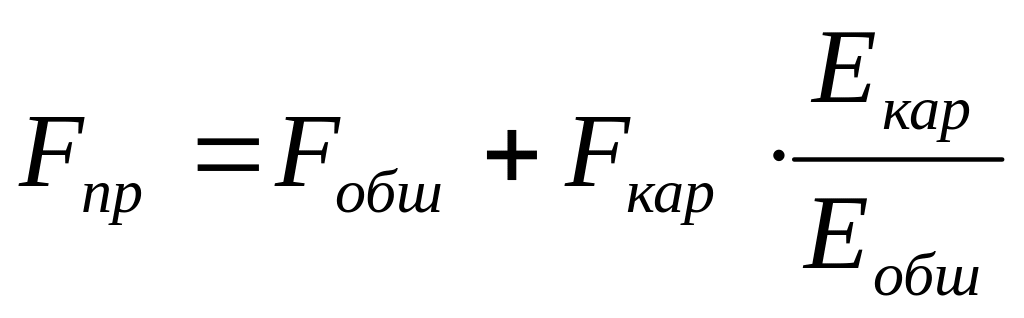

Приведенная площадь

.

Приведенный момент инерции

.

Принятое сечение проверяется на прочность

.

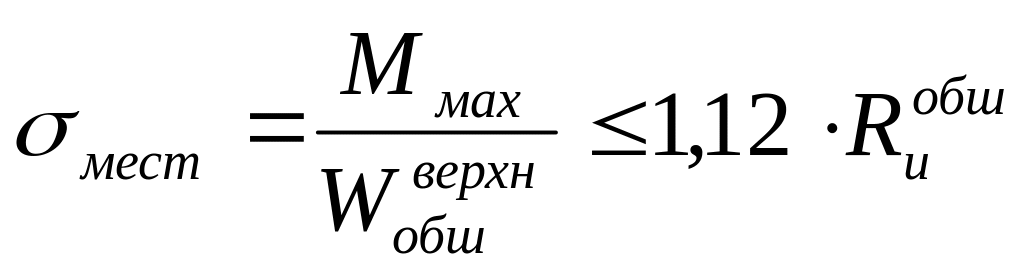

Затем проверяются клеевые швы (при необходимости) далее верхняя обшивка проверяется на местный изгиб под действием массы стоящего человека

В последнюю очередь определяется прогиб панели от нормативной нагрузки.
