5.3. Основные виды конструкционных пластмасс.
Стеклопластик. Состоит из полимера армированного стекловолокном, при этом образованный из нескольких слоев. Направление волокон в каждом из них определяют свойства материалов.
Стеклопластик полиэфирный. Изготавливается из хаотически расположенного рубленного волокна и полиэфирных смол. Имеет высокую светопрозрачность, используется в качестве обшивок и в проемах.
Стеклотекстолит. Изготавливается на основе фенолформальдегидных смол. Химически стоек, используется как заменитель прокатных металлических профилей.
2. Термопласт. Получают при высокотемпературном синтезе.
Органическое стекло. Прозрачное хорошо склеивается и сваривается, используется вместо обычного стекла.
Винипласт. Выпускается в виде пленок различных цветов.
3. Ткани и армированные пленки. Основные виды изготавливают на основе обычных тканей и пленок со специальной обработкой (прорезинивание и т.п.).
Полиэтилен.
Полиэфирная пленка.
Прорезиненная капроновая ткань
Пенопласты и сотопласты. Имеет пористую структуру за счет добавления порафоров которые после нагревания переходят в газообразный вид, таким образом образуются поры.
Свойства: обладают высокой тепло и звукоизоляцией и иногда высокой жесткости используются как термо и звукоизолирующие прослойки.
5.4. Физические свойства пластмасс.
Плотность – может меняться в широких пределах
Оргстекло – 1,2 г/см3
Винипласт – 1,4 г/см3
Пенопласт – 0,1 г/см3
Коэффициент линейного расширения может достичь величины
1/С поэтому необходимо учитывать возможные температурные деформации.
Влажность большинства пластмасс не более 5 %.
5.5. Механические свойства пластмасс.
Некоторые виды пластмасс обладают ярко выраженными анизотропными свойствами (стеклопласт, конструкционные ткани и т.п.). Другие являются изотропным материалом (термопласты, пенопласты и т.п.).
Механические свойства многих из них могут быть легко предсказаны еще до синтеза.
С точки зрения прочности и жесткости пластмассы могут обладать самыми разными характеристиками. Большинство конструктивных пластмасс имеют реалогические особенности такие же как у древесины.
Основные коэффициенты длительности (длительного сопротивления)
для дерева - 0,60,7
для термопласта - 0,3
для стеклопластика - 0,20,4
для капроновой ткани - 0,5

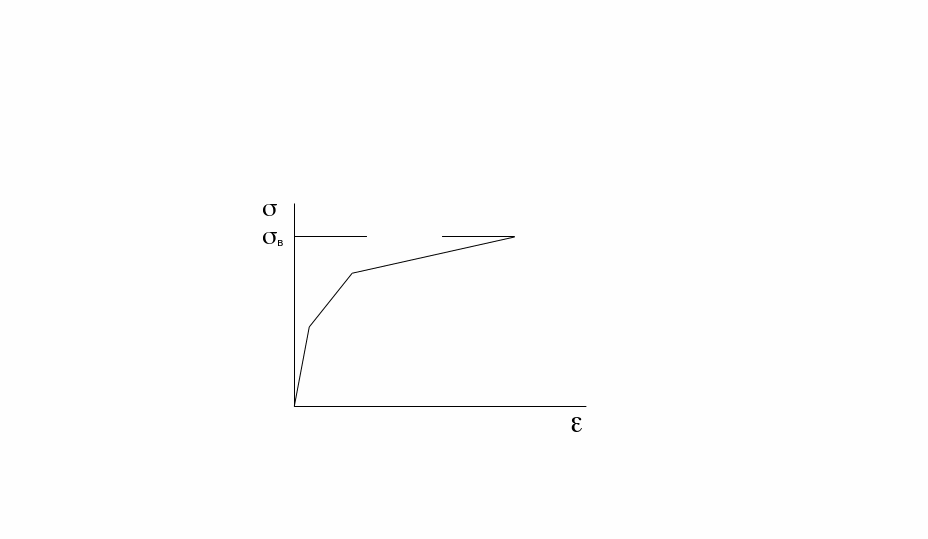

Типовая
диаграмма зависимости
.
Нет прямолинейных участков.
Она характеризуется практическим отсутствием прямолинейных участков и имеет разное значение при растяжении, сжатии, изгибе и т.д.
5.6. Влияние различных факторов на механические свойства пластмасс.
Влажность – влияет только на стеклопластики приводя к снижению их прочности. Некоторые виды полиэфирных и фенолформальдегидных пластмасс растворяются в воде. На остальные виды конструкционных пластмасс влияние влажности мало.
Влияние температуры. При температуре выше 60 С большинство конструкционных пластмасс начинают гореть (плавиться) при этом снижается их прочность.
Старение пластмасс. Большинство конструкционных пластмасс имеют высокую стойкость к действию агрессивных веществ, но под действием атмосферы (на воздухе) и особенно при попадание солнечного света постепенно разрушаются (старение).
Влияние этих факторов учитывают специальными коэффициентами условий работ.
Влажность
.
Температура
.
Старение
.
