Расчет электровзрывной сети.
Шпуры в комплекте взрываются в определённой последовательности (врубовые, отбойные, оконтуривающие вдоль боковых стенок и кровли выработки и нижние оконтуривающие. Минимальное число ступеней замедления – 4, оптимальное – 6.
Независимо от способа соединения электродетонаторов в цепь (последовательное, параллельное и параллельно-последовательное) для безотказного взрывания необходимо, чтобы в каждый из них поступал ток величиной не менее гарантийного, значение которого приводятся в характеристике электродетонатора. Сечение жилы магистральных проводов должно быть не менее 0,75мм2, а участковых и соединительных проводов – 0,5мм2.
В качестве соединительных проводов применяем провод ВМП. В качестве магистральных проводов применяем провод марки ВМВЖ.
Температура окружающей среды +11оС
Таблица
Характеристика проводов
Параметр |
ВМП |
ВМВЖ |
Диаметр жил |
0,8 |
1,2 |
Площадь поперечного сечения, мм |
0,5 |
1,13 |
Число проволочек: - медных, стальных |
1 |
1 |
Сопротивление, Ом/м |
0,04 |
0,14 |
Материал изоляции жилы |
полиэтилен |
полиэтилен |
Наружный диаметр провода, мм |
2,3 |
2,7 |
В соответствии с правилами безопасности при взрывных работах при использовании взрывных источников постоянного тока в каждый ЭД должен поступать гарантийный ток iг силой не менее 1 А, а если одновременно взрывают до 100 ЭД и не менее 1,3 А если одновременно взрывают до 300 ЭД, не менее 2,5 А при взрывании переменным током независимо от количества ЭД.
Располагаем взрывную станцию на расстоянии 50 м согласно ЕПБ при проведении взрывных работ ПБ 13-407-01 от 07.06.2001г. № 2743
Сопротивление электродетонаторов 3,5 Ом

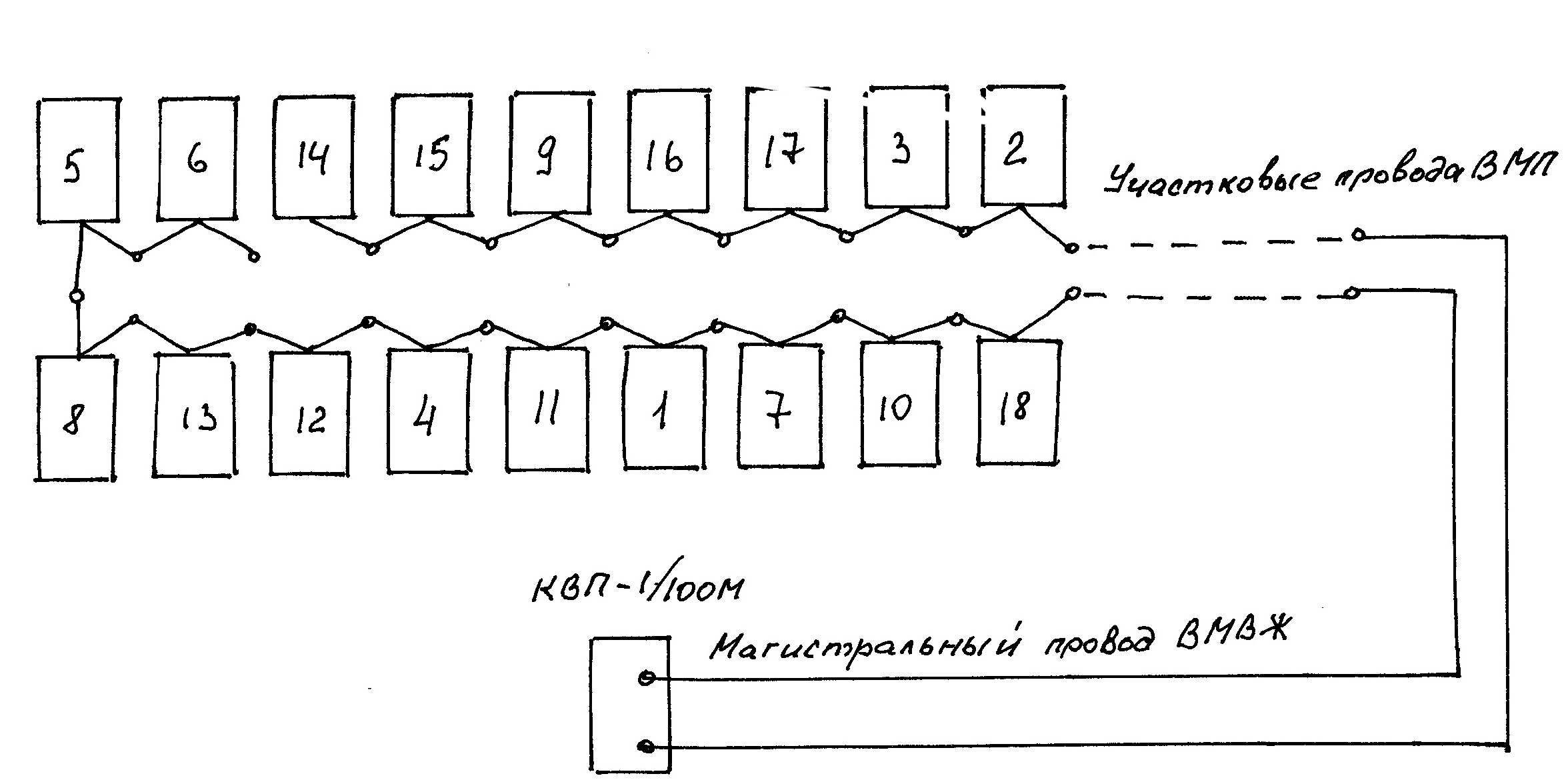

Рис. 4 .Последовательная схема электровзрывной сети
Определяем длину магистрали.
Длина одного провода магистрали определяется расстоянием от места взрыва до места расположения взрывной станции и запасом в размере 10% от расстояния на слабину и намотку на катушке
Lм = 1,1 · lв.с = 1,1 ∙ 50 = 55 м.
Находим сопротивление 1 м магистральных проводов
Ом.
Находим сопротивление 1 м соединительных, участковых и концевых проводов марки ВМП
rс = rу = rк = 0,040 Ом.
По формуле определяем длину участковых проводов
lу = 1,1 · а · N =1,1 ∙ 0,8 ∙ 18 = 15,84 м.
Принимаем. lу=16м
Определяем длину концевых проводов по формуле
lк = 2 · lб = 2 ∙ 10 = 20 м.
Подставляя полученные значения в формулу, определяем общее сопротивление электровзрывной сети
Rобщ = 2∙55∙0,013 + 16 ∙ 0,040 + 20∙0,040 + 18(20∙0,040 + 3,5) = 80,27 Ом.
Rобщ ≤ Rн; 80,27 ≤ 320 Ом
Следовательно, условие безотказности взрыва соблюдено.
Из расчёта видно, что принятая схема электровзрывания удовлетворяет всем требованиям безотказности взрывания.
