ОБРАЗЕЦ

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

« НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

Кафедра: Бурения скважин

Отчет

по лабораторной работе № 4.2

«Определение размеров поперечного сечения горизонтальной ГРВ по габаритам забойного и транспортного оборудования»

по курсу «Горные машины и проведение горно-разведочных выработок»

Вариант № ___

Выполнил: студент группы _____________

Проверил: преподаватель Бер А.А.

Томск -2011

Лабораторная работа № 4.2

«Определение размеров ПС горизонтальной ГРВ по габаритам забойного и транспортного оборудования»

1. Краткая характеристика работы

В общем комплексе по проведению горных выработок максимально точное определение размеров ПС горизонтальной ГРВ очень важно, т.к. от этого зависят объёмы горных работ и сроки сооружения выработок, а также выбор технических средств для их дальнейшей эксплуатации, что напрямую связано с капитальными и эксплуатационными затратами.

2.Цель работы

Целью работы является приобретение практических навыков в определении размеров поперечного сечения горной выработки по габаритным размерам забойного и транспортного, размещённого в выработке.

3.Порядок выполнения работы

По результатам расчётов в лабораторной работе № 4.1, был произведён предварительный выбор материала крепи и, соответственно, формы поперечного сечения выработки:

• тип крепи - деревянная крепь;

• форма сечения выработки (штрека) - трапециевидная.

В соответствии с запасом прочности пород в кровле выработки (n_к = 1,289) и запасом прочности пород для боков горизонтальной выработки (n_б = 1,351), сделал вывод, что кровля и бока относительно устойчивы, т.к. 1 < п_к < 4; 1 < п_б <4.

3.1. Выбор технических средств для сооружения горной выработки.

В соответствии с исходными данными, подземная горная выработка (штрек) будет сооружаться буровзрывным способом.

В качестве бурильной машины будем использовать колонковое

электросверло ЭБК-5. Сверло будет устанавливаться на манипуляторе МБИ-5У. Манипулятор вместе с закрепленным колонковым электросверлом будет крепиться на погрузочной машине.

Для погрузки взорванной и разрыхленной горной породы будет использоваться породопогрузочная машина периодического действия с

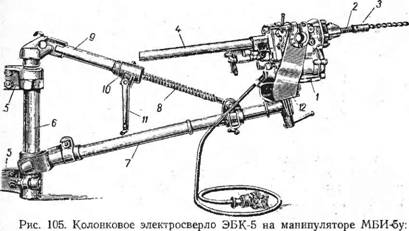

Рис.1 Колонковое электросверло ЭБК-5 на манипуляторе МБИ-5У.

нижним захватом горной породы ППН-1С на колесно-рельсовом ходу.

Рис.2Погрузочная машина ППН-1С

Погрузка горной породы будет осуществляться в вагонетки с глухим кузовом УВГ-1,6 объемом 1,6 м3.

Рис.3 Рудничная вагонетка УВГ-1,6

Откатка горной породы будет осуществляться аккумуляторным электровозом АК-2У на колесно-рельсовом ходу.

Рис.4.Рудничный электровоз АК-2У

Технические характеристики и габаритные размеры оборудования приведены ниже.

Таблица 1.

Техническая характеристика рудничной вагонетки УВГ-1,6

Емкость кузова, м3	1,6
Ширина кузова, мм	850
Высота от головки рельса, мм	1300
Длина по буферам, мм	2700
Ширина колеи, мм	600
Жесткая база, мм	800
Диаметр колес, мм	300
Тип сцепки	Крюковая не съемная
Коэффициент тары	0,53
