3 Результаты обследования строительных конструкций сооружения

Обследование проводилось в сентябре 2013 года в момент плановой остановки пульпонасосной станции, и параллельно выполнялись инструментальные измерения соответствующих конструктивных элементов. Температура наружного воздуха составляла +14 ºС, влажность воздуха 76%, атмосферное давление 746 мм рт. ст.

3.1 Приемный зумпф пнс-4

3.1.1 Фундаменты – фундаментом под приемный зумпф является железобетонная плита. Согласно с листом 5 шифр 2667.10-94ВП-10-ПС толщина плиты составляет 0,6 м. Предпосылок для вскрытия фундамента с целью определения его конструктивных особенностей нет.

3.1.2 Колонны – колонны железобетонные, сечение колонн по ряду «А» 0,5х0,4 м, колонны по ряду «Б/1» и ряду «В» сечением 0,4х0,4 м. Усиленная колонна по оси «8» ряду «В» сечением 0,67х0,65 м.

Обнаружены следующие дефекты и повреждения:

а) колонны отм. 0,000 – отм. +6,600:

- на колонне К1 зафиксированы следы длительного воздействия влаги, вынос продуктов растворения на поверхность;

- на колонне К2 зафиксированы следы длительного воздействия влаги, вынос продуктов растворения на поверхность, оголение арматурной сетки на локальном участке, налет ржавчины.

б) колонны приемного зумпфа отм. +6,900 – отм. +9,700:

- на всех колоннах частичное разрушение футеровки;

3.1.3 Стены приемного зумпфа – выполнены железобетонными толщиной 300 мм в поперечном направлении и 350 мм в продольном вдоль ряда «А» из сборных железобетонных панелей и ряда «В» из монолитного железобетона.

Обнаружены следующие дефекты и повреждения:

а) отм. 0,000 – отм. +6,600:

- стена вдоль оси «7/1» имеет следы длительного воздействия влаги, вынос продуктов растворения на поверхность, в месте стыка аварийного лотка со стеной зафиксированы обильные потеки, вынос на поверхность продуктов коррозии; оголение распределительной арматуры (см. фото 1);

- на стене вдоль ряда «А» зафиксированы следы длительного воздействия влаги, потеки с выносом продуктов растворения и коррозии на поверхность (см. фото 2);

- на стене вдоль оси «9/1» обнаружены следы длительного воздействия влаги, свищ с выносом продуктов растворения на поверхность, также в месте примыкания стены и аварийного лотка видны протечки, отслоение бетона;

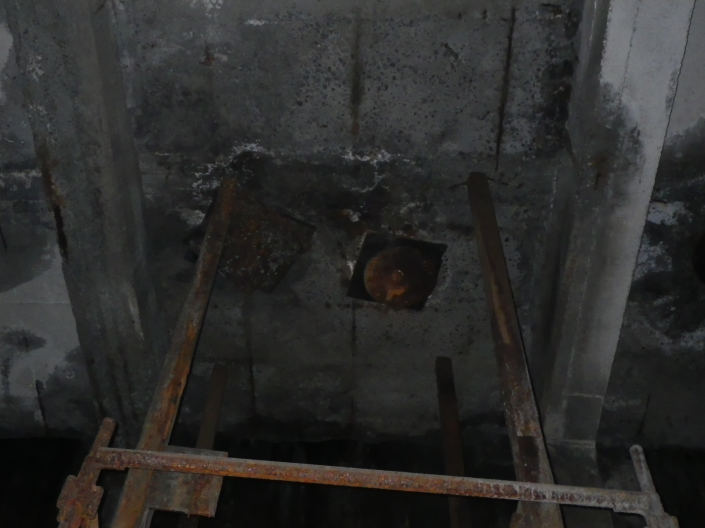

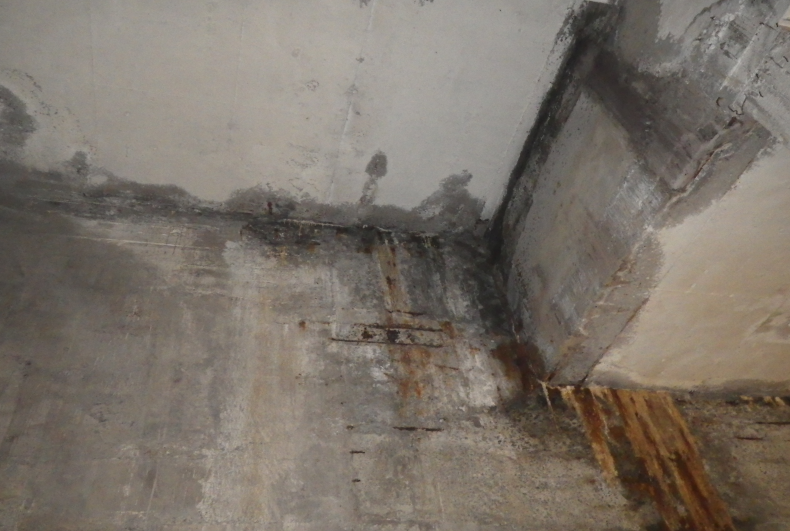

Фото 1, 2. Потеки, вынос продуктов коррозии и растворения на поверхность

б) отм. +6,900 – отм. +9,700:

- футеровка стен приемного зумпфа разрушена на значительных площадях;

- поверхность стены вдоль ряда «А» с внутренней стороны зумпфа истерта, на глубину защитного слоя и более, на локальных участках оголена арматура, которая также подвержена истиранию (см. фото 3);

- стены отводящих лотков в направлении от ряда «А» к ряду «Б» истерты по ходу движения пульпонесущих потоков, на локальных участках зафиксировано оголение арматурных стержней (см. фото 4).

3.1.4 Перекрытие приемного зумпфа – выполнено в монолитном железобетоне по железобетонным балкам. Толщина перекрытия 300 мм, сечение балок 0,4х0,5 м.

Обнаружены следующие дефекты и повреждения:

- в процессе эксплуатации, в месте входа пульпы в приемный зумпф, разрушена футеровка, интенсивное истирание бетона, в результате чего образовались протечки, на которые работники станции установили «заплаты» в виде двух слоев резины, с обеих сторон перекрытия, стянутых болтами, также видны выносы продуктов растворения (см. фото 5);

- на локальных участках перекрытия оголена арматура, зафиксированы участки с выносом продуктов растворения и коррозии на поверхность;

- верхняя часть перекрытия имеет повреждения в виде разрушения футеровки, истирания бетона и арматуры, также зафиксировано скопление пульпы, мусора и т.д. на локальных участках;

- балки перекрытия имеют повреждения в виде разрушения защитного слоя бетона и оголения арматуры на локальных участках, оголенная арматура корродирует, также зафиксированы участки с длительным воздействием влаги;

- на балке Б1 зафиксированы участки подверженные интенсивному замачиванию, оголение второстепенной арматуры налет ржавчины,

- на балке Б2 в месте длительного воздействия влаги зафиксирован вынос продуктов коррозии на поверхность;

- на балке Б3 зафиксирована трещина вдоль арматуры в месте интенсивного замачивания, вынос продуктов растворения на поверхность (см. фото 6);

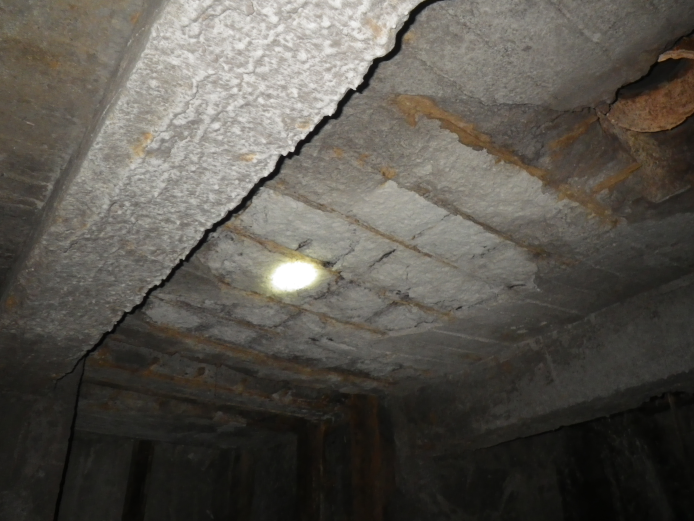

Фото 3, 4. Истирание бетона и арматуры

Фото 5. Установленные «заплаты» Фото 6. Замачивание балки Б3

3.1.5 Покрытие приемного зумпфа – выполнено в монолитном железобетоне по железобетонным балкам. Толщина перекрытия 200 мм, сечение главных балок 0,4х0,6 м, второстепенных – 0,25х0,3 м.

Обнаружены следующие дефекты и повреждения:

- на главных балках Б7, Б8, Б9 обнаружены дефекты в виде трещин вдоль арматуры, коррозия рабочей арматуры, карбонизация бетона;

- балка Б8 имеет трещины вдоль рабочей арматуры с обеих сторон, ширина раскрытия трещин составляет 1-1,5 мм, на локальных участках разрушен защитный слой бетона;

- в балке Б9 обнаружена трещина вдоль рабочей арматуры на всю длину балки,

Фото 7, 8. Коррозия арматуры и бетона

Фото 9, 10. Коррозия арматуры балки Б7

- на локальных участках защитный слой покрытия отслоился и провисает, также зафиксированы участки с оголением арматуры, оголенная арматура подвержена коррозии;

- в частности покрытие над аварийным сбросом имеет дефекты в виде разрушения защитного слоя бетона, коррозии арматуры, также идет процесс карбонизации бетона;

Фото 11, 12. Разрушение защитного слоя бетона, оголение и коррозия арматуры

3.1.6 Отводящие лотки – выполнены железобетонными, стены и пол облицованы каменным литьем (базальтовая плитка). На момент обследования установлено, что отдельные задвижки заменены, часть из них не функционирует должным образом

Обнаружены следующие дефекты и повреждения:

- донные шибера лотков демонтированы (см. фото 13);

Фото 13. Демонтированные донные шибера лоток (8)
