ЛИЦЕНЗИЯ РЕГИОНАЛЬНОГО РАЗВИТИЯ И СТРОИТЕЛЬСТВА УКРАИНЫ АВ № 558556 от 11.10.2010 по 10.02.2014 |
ОТЧЕТ
«Обследование объекта Горного департамента».
Объект: Приемный зумпф ПНС-4, (инв. №10001542)
Заказчик: ПАО «АрселорМиттал Кривой Рог»
Обозначение: 22/13-ОП
2013
|
ЛИЦЕНЗИЯ РЕГИОНАЛЬНОГО РАЗВИТИЯ И СТРОИТЕЛЬСТВА УКРАИНЫ АВ № 558556 от 11.10.2010 по 10.02.2014 |
ОТЧЕТ
«Обследование объекта Горного департамента».
Объект: Приемный зумпф ПНС-4, (инв. №10001542)
Заказчик: ПАО «АрселорМиттал Кривой Рог»
Обозначение: 22/13-ОП
Директор Васильева Е.В.
Начальник лаборатории Абсандзе Г.Н.
2013
Список исполнителей:
Начальник лаборатории Абсандзе Г.Н.
Зам. нач. лаборатории Савенко В.О.
Техник лаборатории Каптур А.В.
Содержание
1. Общие указания 4
1.1 Общие положения 4
1.2 Основание для проведения работ 4
1.3 Исходные данные 4
1.3.1 Данные о технической документации 4
1.3.2 Характеристика площадки строительства 4
1.4 Общие сведения об объекте обследования 5
1.5 Краткие сведения о технологии строительства 6
1.6 Краткие сведения о режиме эксплуатации конструкций 6
2. Обследование строительных конструкций 6
2.1 Цель обследования 6
2.2 Методы обследования строительных конструкций 6
3. Результаты обследования строительных конструкций сооружения 7
3.1 Здание пульпонасосной станции ПНС-3 7
3.2 Здание АБК ПНС-3 14
4. Механическое испытание конструкционных материалов 15
5. Анализ причин возникновения дефектов и повреждений 15
6. Заключение о состоянии строительных конструкций сооружения 16
6.1 Здание пульпонасосной станции ПНС-3 16
3.2 Здание АБК ПНС-3 16
7. Сводная ведомость выявленных дефектов и повреждений 16
7.1 Здание пульпонасосной станции ПНС-3 16
7.2 Здание АБК ПНС-3 18
8. Рекомендации по продлению срока эксплуатации сооружения 19
8.1 Здание пульпонасосной станции ПНС-3 19
8.2 Здание АБК ПНС-3 20
9. Список использованной литературы 21
Предварительный (прикидочный) расчет поперечника здания 22
Приложения
1 Общие указания
1.1 Общие положения

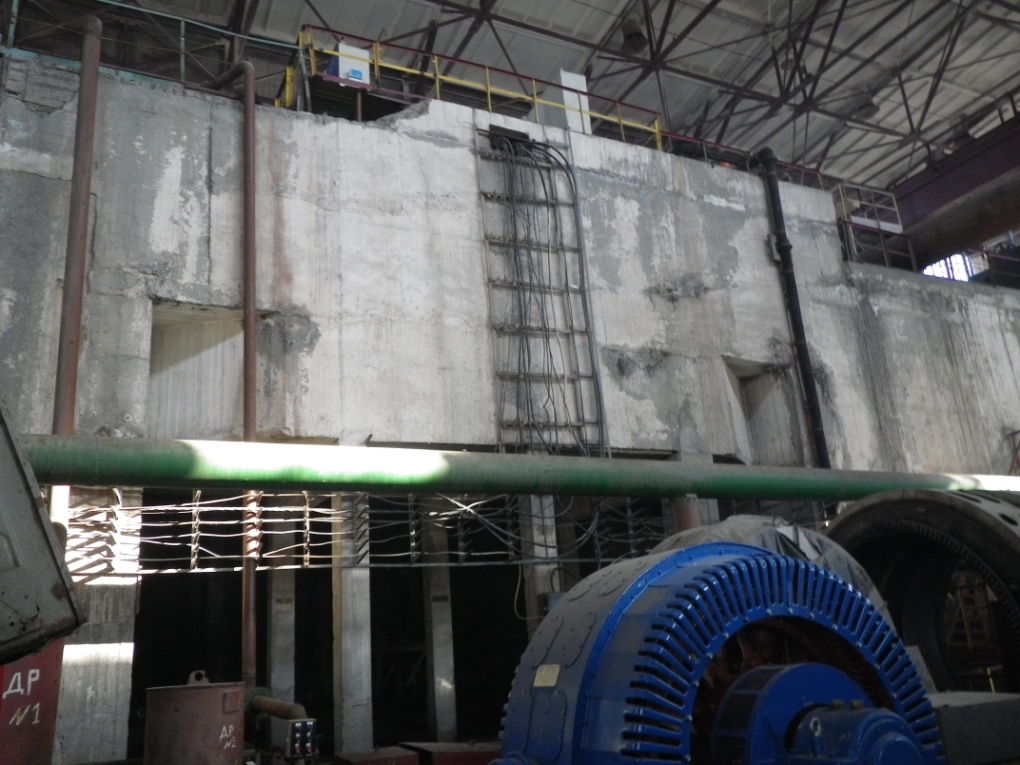

Настоящий отчет включает в себя пояснительную записку (в том числе фотографии), обмерные чертежи, обследование строительных конструкций и оценку технического состояния строительных конструкций приемного зумпфа пульпонасосной станции ПНС-4 (инв. №10001542) цеха шламового хозяйства расположенного на территории ПАО «АрселорМиттал Кривой Рог».
Обследование и технические решения, принятые по результатам проведенной работы соответствуют действующим нормам, правилам и стандартам.
Право ООО «НДПИ Будтехэкспертиза» на выполнение специальных видов работ в проектировании и строительстве подтверждено Государственной лицензией серия АВ №558556 от 11 октября 2010 г. Срок действия до 10 февраля 2014г.
Квалификационный сертификат ответственного исполнителя отдельных видов работ (услуг) эксперта Абсандзе Г.Н. серия АЕ №000275, зарегистрированный в реестре аттестованных лиц 31.05.2012 г., №236.
1.2 Основание для проведения работ
Данная работа выполнена на основании договора на проведение обследовательско-диагностических работ ПАО «АрселорМиттал Кривой Рог» от 30.09.2013 г. №3402, согласно которого необходимо выполнить обследование с разработкой рабочей документации на ремонт объекта: ГД ШГ РОФ, приемный зумпф ПНС-4.
1.3 Исходные данные
1.3.1 Данные о технической документации
Исходным материалом для выполнения работ послужила заявка на проектно-конструкторские работы №452ВП-13.
Заказчиком предоставлена следующая техническая документация:
- технический отчет шифр: 6084-ОК. Оценка технического состояния конструкций. Цех ШХ. Пульпонасосная станция №2 второго подъема (ПНС-4). Выполненная проектным институтом «Днепрпроектстальконструкция» в 2004 году.
- паспорт технического состояния здания. Горный департамент. ШХ РОФ. Пульпонасосная станция №4, выполненный ООО «Проектно-диагностический центр» в 2010 году;
- листы маркировка 13023-ИГ-3; 13023-2-КЖ-13; 13023-2-КЖ-21; 13023-2-КЖ-24; 13023-2-КЖ-25; 13023-2-КЖ-26; 13023-2-КЖ-29; выполненные «Укрводоканалпроект».
